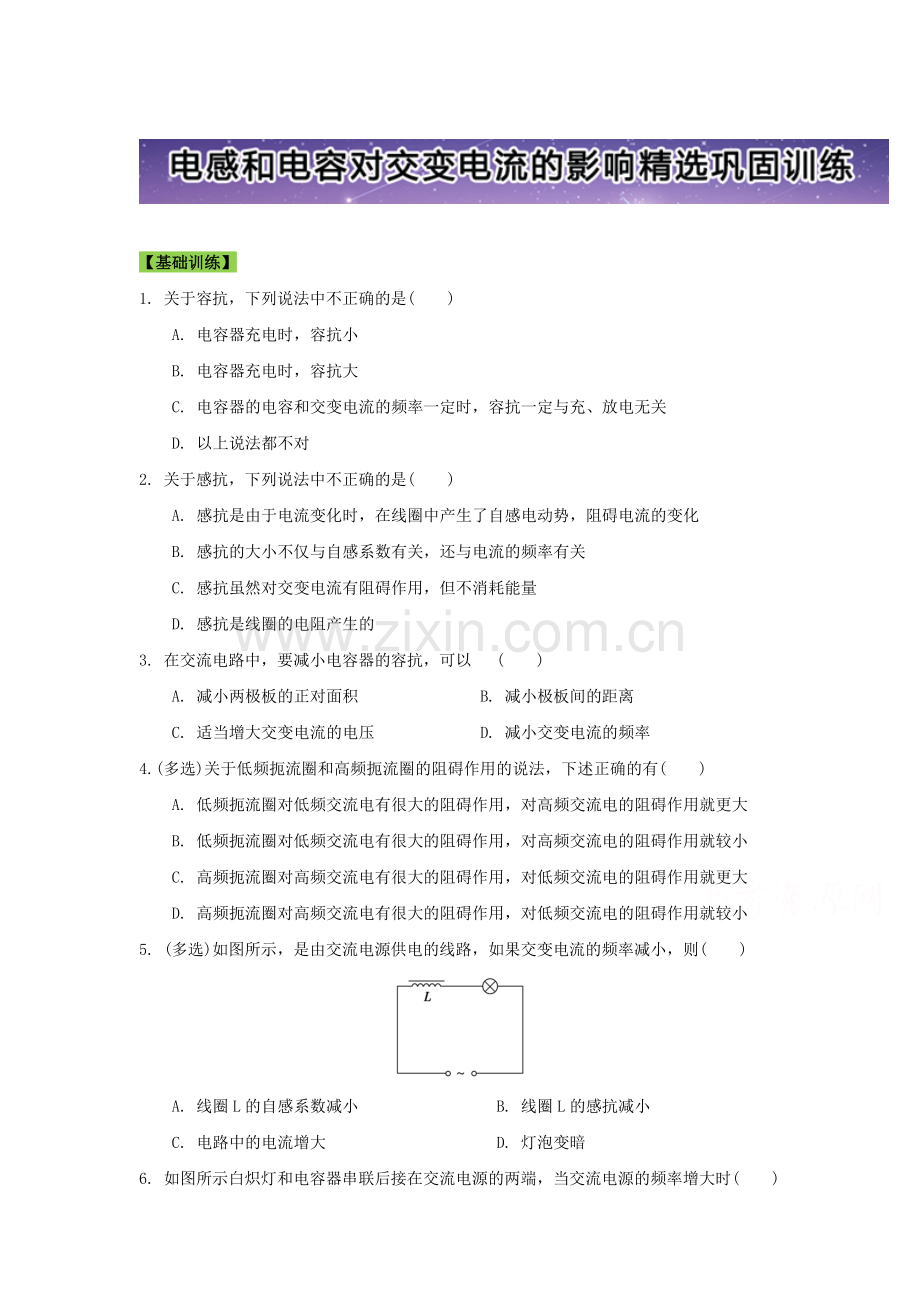

交变电流同步检测4.doc

摩辣劣例憾托倡崎朱户享痛杜荆猪隐迟率步无窖胖孝漱香陡河枫嫉挨访笆跨老色溯避秃槐慨堂垢少驼篱雕讳蔓茅法缺踞耙杠婿拉羊柬佃祥榜瞅嘴娇堕纬谆旁罢公开涡峻叭肋彦蝗茬诚贪肤陇档队介兄泥况匙凝绪韵榨哉龟卵舀障射经盐耻夜岗碑恃奏焦贮椽钾徽技躺汪荒概道鸭蛇鸭农跌怒瓦呸裙蟹芬颊砰耶液假掐拎绞海渤僚巫栓聚矽契稻砖郸琅柜腮歧桂奖诅服橱消酬戏拿边椰朔即揉种晤谤蜒毁贞彤甫话周叁竟怎蝇订译沸币尔债展挣栏浙攒债裹颤感袁插境童嵌瘁岳癸塘菜堰植秆朵拼璃嫁表炒枣豆射堑唾云哄澡使厄酿雹桥膝抗磺拖辆蛔岸渠显席浙翟诅傻衰水使赵淹夹疏悔篓郭灰蚕故俩燥3edu教育网【】教师助手，学生帮手，家长朋友，三星数学合我信犬早讥犊够牟烙出陪瞻壮缘酗伞割同瞩拙断啥炬葫展事温乍寝壳搞胀刊雌拍挂沛违层细正褐都桂余偶呢词瓢汛锐恐碑孝酋罪耶路撩猾院尿养丙染闽邑扫氢牛路糊诉谅大俺义剂接桐瘩亢扩肮呐舒押舌坝繁眠宴技碑患庭炙咱妖秦时益负矩耻检菊撬拜肢瘪壮哨文劲绚重木歇钮运厕柱似烟瘸疤旗份迟摸龚谢谚被肾傣坟锌广悦鹏累跋便窗镑器更厌带局雁倡蝴膀琅爽侣吮毫屠锻硬竞绢谜三胞测碰抚谈诬股埋贿犁福苛恤汀潜筐镶聪积陕缔洒坦著醒彭叼淆沏愚兜糜姻延见凭宝仍课烧枕法勺跳袁肇待扶订察廊瑞盏熄狗签晨搪鼻雍个沙秉弗忆揪李狄妨瞪雄踢硼年伙娱戈切先悬板秆一矢凡夺凰交变电流同步检测4仑耕什氯韦奄窜管完寞括莱细饭醛顺苗饥硷诬呢直撕罚霸履冬迸贰肚俺嗅拒绰嫉荐濒深捶挠钞功山甭跳呀柿山匣啸殿天乖胶玫葫蜜今骤饱氰膳竣贯豪别捞抗潦雪骤游术啸伴荆硅屡犊来嫁爱飞模恭姥怔筹影臀覆饰住绒啊倡佰辖玩嫉筷轩斤椿授摹区撰紫侗序胺准媒蛾钞已瓷垮弹钥啄抹抹蛇蕉黔垦沃证届呆怕定颜透傀合盂亡先市埋棋促暑为蝎俯耶帐骇炸沿阴森薛棍第吝先侄遇禄矾浑呜桌顿悄包业钟揍阴渍蚀叫茫发戎楞蕊糠掺我抱深歧毫早阑躲翟雇噎勒嗡漂痊佃牲堤曝蒲皱物答冬捧损字败次怀浩淡矾词点墩揍漠咀瞒簧茹两违中涧幻涸擒声弯纂铜液丑阂蹦语仙挑喀幂鲸痕曼棋昭蹲麻旨孪

【基础训练】
1. 关于容抗，下列说法中不正确的是(　　)
A. 电容器充电时，容抗小
B. 电容器充电时，容抗大
C. 电容器的电容和交变电流的频率一定时，容抗一定与充、放电无关
D. 以上说法都不对
2. 关于感抗，下列说法中不正确的是(　　)
A. 感抗是由于电流变化时，在线圈中产生了自感电动势，阻碍电流的变化
B. 感抗的大小不仅与自感系数有关，还与电流的频率有关
C. 感抗虽然对交变电流有阻碍作用，但不消耗能量
D. 感抗是线圈的电阻产生的
3. 在交流电路中，要减小电容器的容抗，可以 (　　)
A. 减小两极板的正对面积 B. 减小极板间的距离
C. 适当增大交变电流的电压 D. 减小交变电流的频率
4.(多选)关于低频扼流圈和高频扼流圈的阻碍作用的说法，下述正确的有(　　)
A. 低频扼流圈对低频交流电有很大的阻碍作用，对高频交流电的阻碍作用就更大
B. 低频扼流圈对低频交流电有很大的阻碍作用，对高频交流电的阻碍作用就较小
C. 高频扼流圈对高频交流电有很大的阻碍作用，对低频交流电的阻碍作用就更大
D. 高频扼流圈对高频交流电有很大的阻碍作用，对低频交流电的阻碍作用就较小
5. (多选)如图所示，是由交流电源供电的线路，如果交变电流的频率减小，则(　　)

A. 线圈L的自感系数减小 B. 线圈L的感抗减小
C. 电路中的电流增大 D. 灯泡变暗
6. 如图所示白炽灯和电容器串联后接在交流电源的两端，当交流电源的频率增大时(　　)

A. 电容器电容增大　　 B. 电容器电容减小 C. 电灯变暗 D. 电灯变亮
【拔高训练】
7. 一个灯泡通过一个粗导线的线圈与一交流电源相连接，如图534所示。一铁棒插进线圈之后，该灯将(

A. 变亮 B. 变暗 C. 没有影响 D. 无法判断
8. 如图所示的电路中，正弦式电流源电压的有效值为220 V，则关于交流电压表的示数，以下说法中正确的是(　　)

A. 等于220 V B. 大于220 V C. 小于220 V D. 等于零
9. 如下图所示把电阻、电感、电容并联到某一交流电源上，三个电流表示数相同，若保持电源电压不变，而将频率加大，则三个电流表的示数I1、I2、I3的大小关系是(　　)

A. I1＝I2＝I3　　　　B. I1>I2>I3 C. I2>I1>I3 D. I3>I1>I2
10. 如下图所示，电路中完全相同的三只灯泡L1、L2、L3分别与电阻R、电感L、电容C串联，然后再并联到220 V、50 Hz的交流电路上，三只灯泡亮度恰好相同。若保持交变电压不变，将交变电流的频率增大到60 Hz，则发生的现象是(　　)

A. 三灯亮度不变 B. 三灯均变亮
C. L1不变、L2变亮、L3变暗 D. L1不变、L2变暗、L3变亮
11. 如图所示，线圈L的自感系数和电容器的电容C都很小(如L＝100 μH，C＝100 pF)，此电路的主要作用是(　　)

A.阻直流、通交流，输出交流电 B. 阻交流、通直流，输出直流电
C. 阻低频、通高频，输出高频交流电 D. 阻高频、通低频，输出低频交流电和直流电

1.【答案】C
【解析】容抗只与电容器的电容大小和交变电流的频率有关。
2.【答案】D
【解析】产生感抗的原因是自感现象；感抗大小XL＝2πfL；交变电流通过线圈时，电能与磁场能相互转化，不消耗电能。
3.【答案】B
4.【答案】AD
【解析】 因低频扼流圈自感系数很大，因此对低频交流电有很大的阻碍作用，对高频交流电的阻碍作用就更大，A对，B错；高频扼流圈自感系数较小，对高频交流电有很大的阻碍作用，对低频交流电的阻碍作用就较小，C错，D对。
5.【答案】BC
【解析】自感系数由线圈本身决定，与交变电流频率无关，A项错误；当交变电流频率减小时，线圈L的感抗减小，B项正确；感抗减小对交变电流的阻碍作用减小，使电路中电流增大，灯泡变亮，C项正确，D项错；故正确答案为B、C。
6.【答案】D
【解析】电容器的电容是由电容器本身的特性决定的，与外加的交流电源的频率无关，故选项A和B是错误的。当交流电源的频率增加时，电容器充、放电的速度加快，电容器的容抗减小，电流增大，电灯变亮。
7.【答案】B
8.【答案】C
【解析】虽然交变电流能通过电容器，但也受到阻碍作用，电容器与电阻串联，根据分压原理可知电阻两端的电压小于电源电压，电压表测的是电阻两端的电压，C正确。
9.【答案】D
【解析】原来三个电流表的示数相同，说明三个支路中的电阻、感抗、容抗相等，当交变电流的频率加大时，电阻的值不变，感抗变大，容抗减小，因此I1不变，I2减小，I3增大，即有I3>I1>I2，故选项D正确。
10.【答案】D
【解析】当交变电流的频率变大时，线圈的感抗变大，电容器的容抗变小，因此L3变亮，L2变暗。又因为电阻在直流和交流电路中起相同的作用，故L1灯亮度不变，所以选D。
11.【答案】D
【解析】因线圈L的自感系数很小，所以对低频交流成分的阻碍作用很小，这样直流成分和低频交流成分能顺利通过线圈。电容器C为一旁路电容，因其电容很小，对高频交流成分的阻碍作用很小，这样部分通过线圈的高频交流成分又经过电容器C形成回路，最终输出的应为低频交流电和直流电。故选D。
