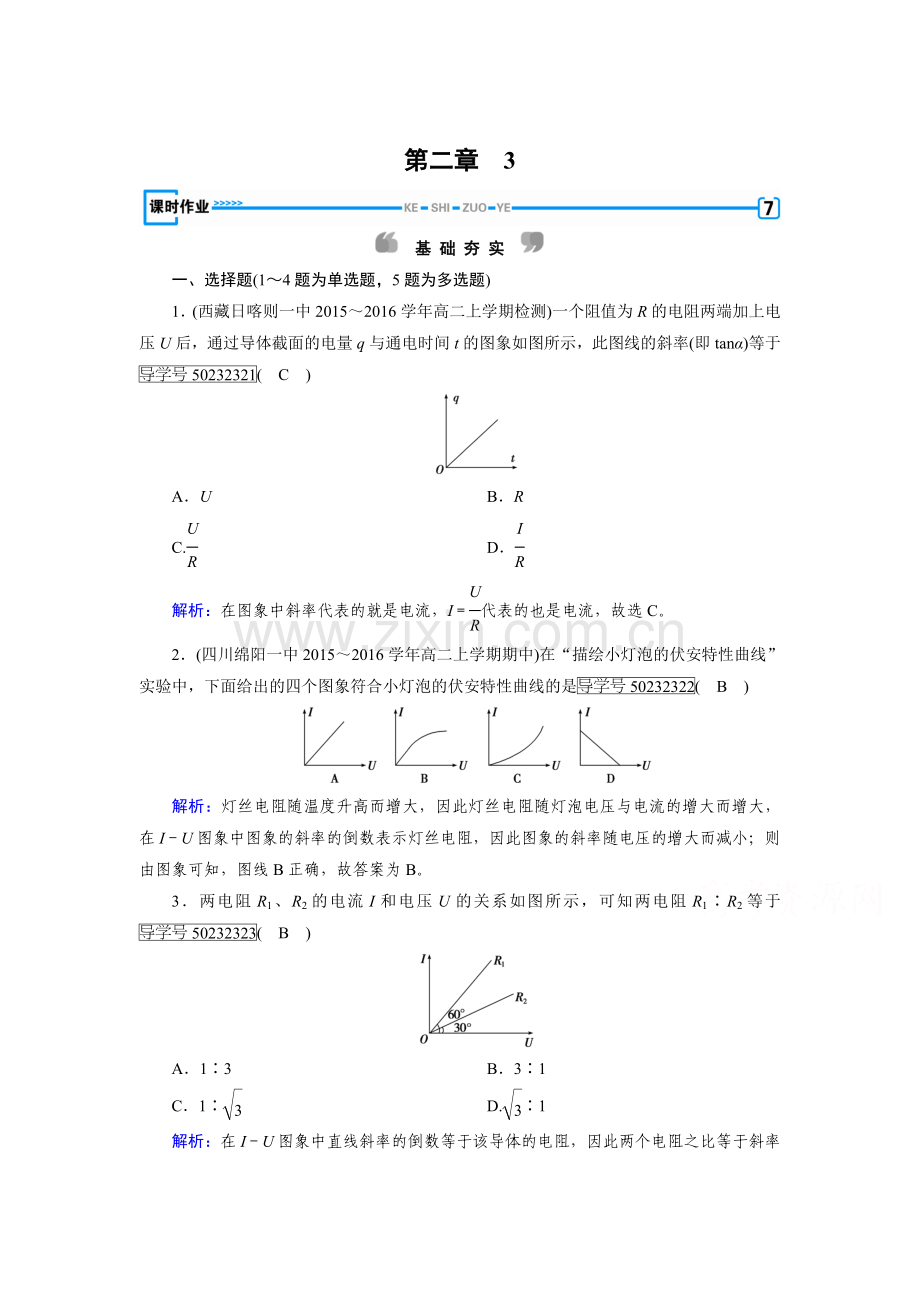

第二章　3

基 础 夯 实
一、选择题(1～4题为单选题，5题为多选题)
1．(西藏日喀则一中2015～2016学年高二上学期检测)一个阻值为R的电阻两端加上电压U后，通过导体截面的电量q与通电时间t的图象如图所示，此图线的斜率(即tanα)等于(　C　)

A．U　 B．R
C. D．
解析：在图象中斜率代表的就是电流，I＝代表的也是电流，故选C。
2．(四川绵阳一中2015～2016学年高二上学期期中)在“描绘小灯泡的伏安特性曲线”实验中，下面给出的四个图象符合小灯泡的伏安特性曲线的是(　B　)

解析：灯丝电阻随温度升高而增大，因此灯丝电阻随灯泡电压与电流的增大而增大，在I－U图象中图象的斜率的倒数表示灯丝电阻，因此图象的斜率随电压的增大而减小；则由图象可知，图线B正确，故答案为B。
3．两电阻R1、R2的电流I和电压U的关系如图所示，可知两电阻R1∶R2等于(　B　)

A．1∶3 B．3∶1
C．1∶ D.∶1
解析：在I－U图象中直线斜率的倒数等于该导体的电阻，因此两个电阻之比等于斜率的倒数之比：＝＝，故A正确。

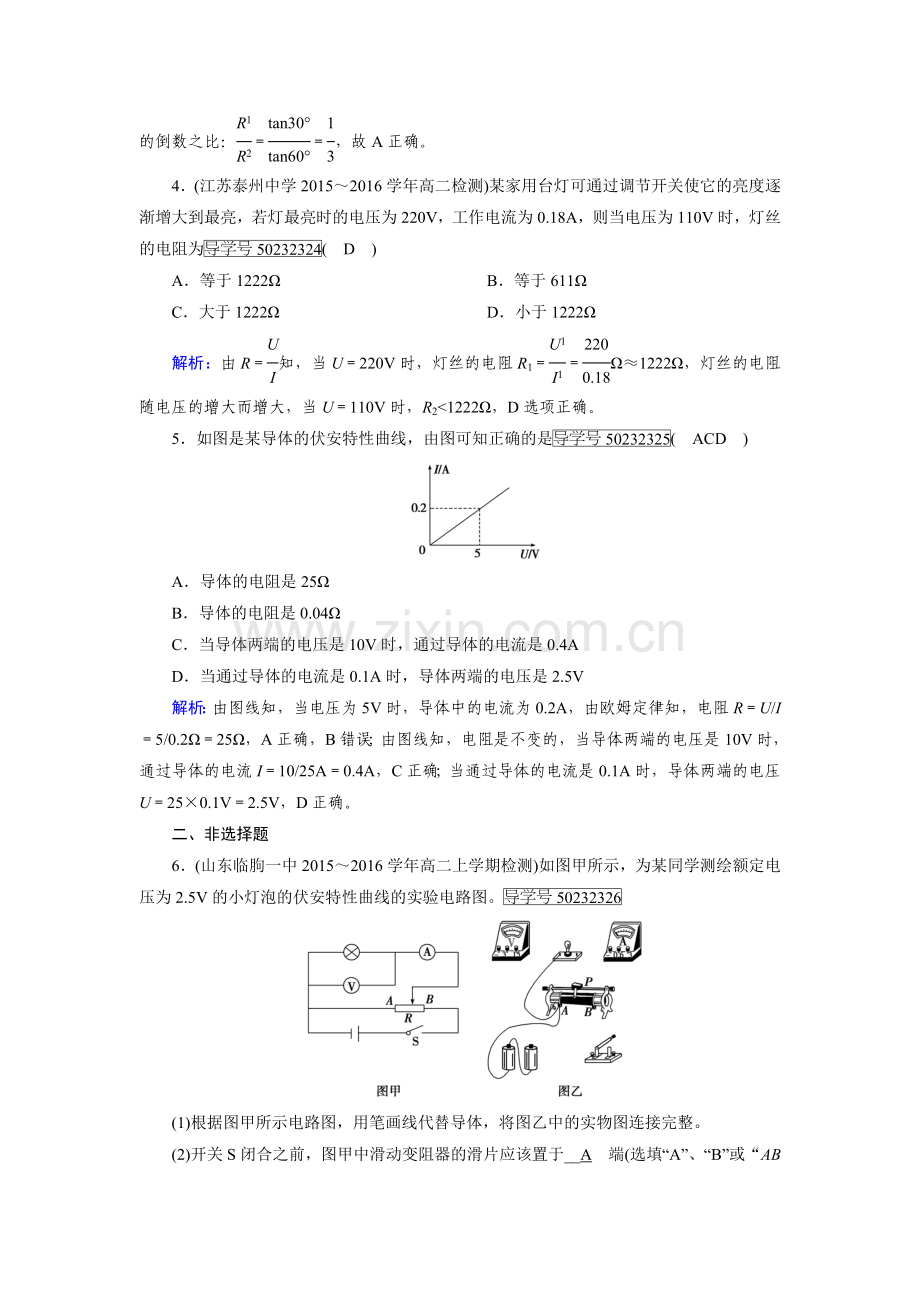

4．(江苏泰州中学2015～2016学年高二检测)某家用台灯可通过调节开关使它的亮度逐渐增大到最亮，若灯最亮时的电压为220V，工作电流为0.18A，则当电压为110V时，灯丝的电阻为(　D　)
A．等于1222Ω B．等于611Ω
C．大于1222Ω D．小于1222Ω
解析：由R＝知，当U＝220V时，灯丝的电阻R1＝＝Ω≈1222Ω，灯丝的电阻随电压的增大而增大，当U＝110V时，R2<1222Ω，D选项正确。
5．如图是某导体的伏安特性曲线，由图可知正确的是(　ACD　)

A．导体的电阻是25Ω
B．导体的电阻是0.04Ω
C．当导体两端的电压是10V时，通过导体的电流是0.4A
D．当通过导体的电流是0.1A时，导体两端的电压是2.5V
解析：由图线知，当电压为5V时，导体中的电流为0.2A，由欧姆定律知，电阻R＝U/I＝5/0.2Ω＝25Ω，A正确，B错误；由图线知，电阻是不变的，当导体两端的电压是10V时，通过导体的电流I＝10/25A＝0.4A，C正确；当通过导体的电流是0.1A时，导体两端的电压U＝25×0.1V＝2.5V，D正确。
二、非选择题
6．(山东临朐一中2015～2016学年高二上学期检测)如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的伏安特性曲线的实验电路图。

(1)根据图甲所示电路图，用笔画线代替导体，将图乙中的实物图连接完整。
(2)开关S闭合之前，图甲中滑动变阻器的滑片应该置于__A　端(选填“A”、“B”或“AB中间”)
答案：(1)如图

解析：(2)电键闭合前，将滑动变阻器滑动到A端，使测量电路处于短路状态，起到保护作用。
7．人体通过50mA的电流，就会引起呼吸麻痹，如果人体的最小电阻为800Ω，求人体安全工作电压，根据以上数据说明：为什么人体触到电压220V电线时会发生危险，而接触到干电池时却没有感觉？
答案：人体的安全电压为U＝IR＝50×10－3×800V＝40V。当人体接触220V电线时，其电压远远超过人体安全电压，通过人体的电流也远远超过50mA，所以会发生危险，而干电池仅几伏的电动势，通过人体的电流远小于50mA，故没有感觉。
能 力 提 升
一、选择题(1、2题为单选题，3、4题为多选题)
1．用电器A的电阻是用电器B的电阻的2倍，加在A上的电压是加在B上的电压的一半，那么通过A、B的电流IA和IB的关系是(　D　)
A．IA＝2IB B．IA＝IB
C．IA＝IB/2 D．IA＝IB/4
解析：将RA＝2RB　UA＝UB代入公式I＝，得IA＝IB。
2．为了测定小灯泡的伏安特性曲线，需要测得的电压范围尽可能大些，误差小些，为此，下列电路合适的是(　D　)

解析：描绘小灯泡的伏安特性曲线，应采用分压式电路，电流表要外接，故选项D正确。
3．某导体中的电流随其两端电压的变化而变化，如图所示，则下列说法中正确的是(　BD　)

A．该元件是非线性元件，所以不能用欧姆定律计算导体在某状态的电阻
B．加5V电压时，导体的电阻为5Ω
C．由图可知，随着电压的增大，导体的电阻不断减小
D．由图可知，随着电压的减小，导体的电阻不断减小
解析：虽然该元件是非线性元件，但可以用欧姆定律计算各状态的电阻，选项A错误。当U＝5V时，I＝1.0A，R＝＝5Ω，选项B正确；由图可知，随着电压的增大，各点与坐标原点连线的斜率越来越小，电阻越来越大，反之，随着电压的减小，电阻减小，选项C错误，D正确。
4．(黑龙江大庆一中2015～2016学年高二检测)如图所示是电阻R的I－U图像，图中α＝45°，由此得出(　AD　)

A．通过电阻的电流与其两端电压成正比
B．电阻R＝0.5Ω
C．因I－U图像的斜率表示电阻的倒数，故R＝Ω＝1.0Ω
D．在R两端加上6.0V的电压时，每秒通过电阻横截面的电荷量是3.0C
解析：由I－U图像可知，图线是一条过原点的倾斜直线，即I和U成正比，A项正确；而电阻R＝＝Ω＝2Ω，B项错误；由于纵横坐标的标度不一样，故不能用tanα计算斜率表示电阻的倒数，C项错误；在R两端加上6.0V电压时，I＝＝A＝3.0A，每秒通过电阻横截面的电荷量q＝It＝3.0×1C＝3.0C，选项D正确。
二、非选择题
5．下图为“测绘小灯泡伏安特性曲线”实验的实物连线图，已知小灯泡额定电压为2.5V。

(1)完成下列实验步骤：
①闭合开关前，调节滑动变阻器的滑片，__使它靠近变阻器左端的接线柱__；
②闭合开关后，逐渐移动变阻器的滑片，__增加小灯泡两端的电压，记录电流表和电压表的多组读数，直至电压达到额定电压__；
③断开开关，……。根据实验数据在方格纸上作出小灯泡灯丝的伏安特性曲线。
(2)在虚线框中画出与实物电路相对应的电路图。

答案：(2)如图所示

解析：本题考查“描绘小灯泡的伏安特性曲线”实验的步骤和电路图，解题关键是通过对实验原理的分析画出实验电路图，补齐实验步骤。
(1)①“描绘小灯泡的伏安特性曲线”的实验应用滑动变阻器的分压式接法；实验开始前应使小灯泡两端电压为零。小灯泡与滑片左侧部分并联，因此闭合开关前，应调节滑动变阻器的滑片使它靠近变阻器左端的接线柱。
②“描绘小灯泡的伏安特性曲线”实验中应使小灯泡的电压从零开始增大到额定电压，因此闭合开关后，要逐步移动滑动变阻器的滑片，增加小灯泡两端的电压，并记录电流表和电压表的多组数据，直至电压达到额定电压。
(2)电路图如答案图所示。
6．(山东济南部分重点中学2015～2016学年高二联考)图1是小红同学在做“描绘小灯泡的伏安特性曲线”实验的实物连接图。

(1)根据图1画出实验电路图；
(2)调节滑动变阻器得到了两组电流表与电压表的示数如图2中的①、②、③、④所示，电流表量程为0.6 A，电压表量程为3 V。所示读数为：①__0.10A　、②__0.24A　、③__2.00V、④__0.27_V　。两组数据得到的电阻分别为__(8.3±0.1)Ω　和__(2.7±0.1)Ω(后两空如填为(2.7±0.1)Ω和(8.3±0.1)Ω也行)　。
答案：(1)如图

解析： (1)从实物图中可知电压表测量灯泡两端电压，电流表采用外接法，滑动变阻器采用分压接法，故电路图如图所示

(2)电流表的量程为0.6 A，所以每小格表示的分度值为0.02 A，故①的读数为0.10 A，②的读数为0.24 A，电压表的量程为3 V，则每一小格表示0.1 V，所以③的示数为2.00 V，④的示数为0.27 V，电压小，两端的电流小，故①④为同一组数据，故得到的电阻为R＝＝2.7 Ω，②③为另外一组数据，故得到的电阻为R＝＝8.3 Ω。
