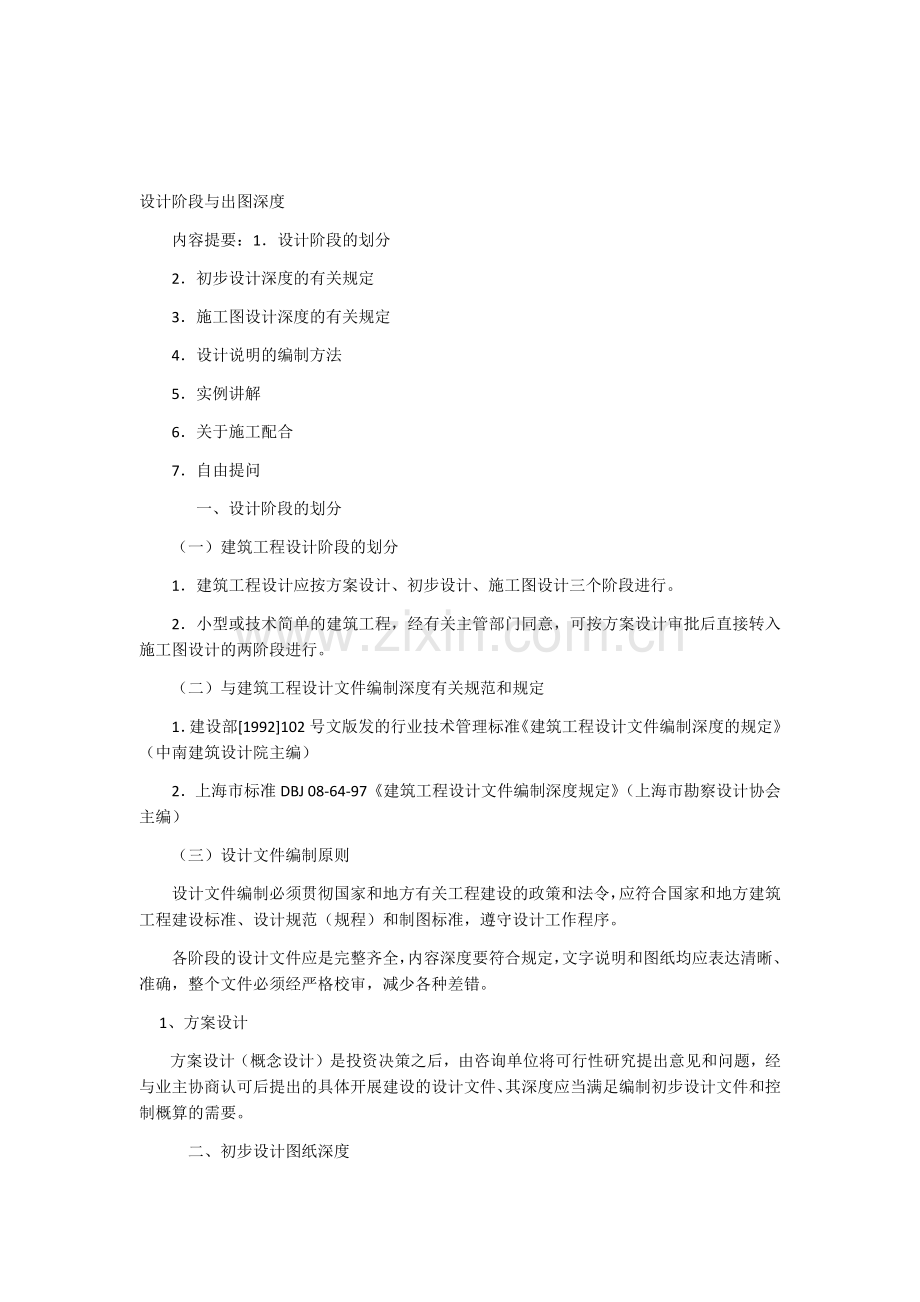

设计阶段与出图深度.docx

设计阶段与出图深度 内容提要：1设计阶段的划分 2初步设计深度的有关规定 3施工图设计深度的有关规定 4设计说明的编制方法 5实例讲解 6关于施工配合 7自由提问 一、设计阶段的划分 （一）建筑工程设计阶段的划分 1建筑工程设计应按方案设计、初步设计、施工图设计三个阶段进行。 2小型或技术简单的建筑工程，经有关主管部门同意，可按方案设计审批后直接转入施工图设计的两阶段进行。 （二）与建筑工程设计文件编制深度有关规范和规定 1建设部1992102号文版发的行业技术管理标准建筑工程设计文件编制深度的规定（中南建筑设计院主编） 2上海市标准DBJ 08-64-97建筑工程设计文件编制深度规定（上海市勘察设计协会主编） （三）设计文件编制原则 设计文件编制必须贯彻国家和地方有关工程建设的政策和法令，应符合国家和地方建筑工程建设标准、设计规范（规程）和制图标准，遵守设计工作程序。 各阶段的设计文件应是完整齐全，内容深度要符合规定，文字说明和图纸均应表达清晰、准确，整个文件必须经严格校审，减少各种差错。 1、方案设计方案设计（概念设计）是投资决策之后，由咨询单位将可行性研究提出意见和问题，经与业主协商认可后提出的具体开展建设的设计文件、其深度应当满足编制初步设计文件和控制概算的需要。 二、初步设计图纸深度 初步设计（基础设计）的内容依项目的类型不同而有所变化，一般来说，它是项目的宏观设计、即项目的总体设计、布局设计、主要的工艺流程、设备的选型和安装设计、土建工程量及费用的估算等。初步设计文件应当满足编制施工招标文件、主要设备材料订货和编制施工图设计文件的需要，是下一阶段施工图设计的基础。（一）区域位置图 1地形和地物； 2城市坐标网、坐标值； 3工程场地范围的测量座标或尺寸； 4场地附近原有或规划的交通线路及公用设施，本工程道路、铁路接线点及进入场地的位置、坐标和标高； 5场地附近河道、水库的名称、位置、主要高程； 6场地附近大型公共建筑的位置和名称； 7指北针、风玫瑰图； 8区域位置图可视工程规模等情况与总平面图合并； （二）总平面图 1地形和地物； 2测量坐标网、坐标值，场地施工坐标网、坐标值（或标注尺寸），规划红线； 3建筑物、构筑物、出入口、围墙位置，其中主要建筑物、构筑物的坐标（或相关尺寸）； 4废旧建筑物的拆除范围、相邻建筑物的名称和层数与相邻建筑物的距离、日照阴影图； 5道路、铁路和排水沟的主要坐标（或相关尺寸）； 6停车库（场）的车位布置、消防登高场地、绿化及美化设施的布置示意； 7指北针、风玫瑰； 8主要技术经济指标和工程量表； 9说明栏内应有尺寸单位、比例、场地施工座标和测量座标的关系、补充图例及必要的说明等。 （三）竖向布置图 1场地施工坐标网、坐标值（或尺寸）； 2建筑物、构筑物的名称（或编号）、室内外设计标高； 3场地外围的道路、铁路、河渠或地面的关键性标高； 4道路、铁路、排水沟的起点、峦坡点、转折点和终点等设计标高； 5用坡面箭头表示地面坡向； 6指北针； 7比例、尺寸单位； 8当工程简单时，可与总平面图合并。 （四）内部作内图 1道路、排水沟、挡土墙的断面、尺寸、用料； 2工程复杂时，专业管线干线需进行综合。 （五）平面图 1表明轴线、轴线编号、变形缝的位置； 2表明墙、柱、幕墙、内外门窗、天窗、楼梯、电梯、作业平台、吊车类型、吨位、跨距、行驶范围、铁轨、地坑、阳台、雨蓬、平台、台阶、坡道、散水、水池、卫生洁具及与设备专业有关的设施等； 3注明各房间、车间、工段等的名称和房间的特殊要求（如洁净度、恒温、防火等），给出有特殊要求的主要厅、室的具体布置及等土建有关的主要工艺设备的布置示意； 4标明轴线间尺寸、外包轴线总长及其他尺寸与轴线的关系； 5标明室内外地面设计标高和各层楼地面标高； 6标明剖切线及编号； 7底层平面上标明指北针； 8多层或高层建筑标准层、标准单位或标准间，需要时绘制局部放大平面图及室内布置图； 9单元式住宅平面图中应标注技术经济指标和标准套型，大开间住宅应绘制分隔示例系列。 （六）立面图 根据建筑物的性质、繁简，选择绘制有代表性的立面，立面图应包括： 1立面外轮廓线、门窗、幕墙、雨蓬、檐口、女儿墙顶、屋顶、平台、栏杆、台阶、变形缝、主要装饰材料选用； 2标注各层标高、室外地坪至女儿墙顶或建筑檐口的总高度、各层之间尺寸和其他必须的尺寸（室内外高差、屋顶层女儿墙顶、屋顶突出物等）； 3关系密切、相互间有影响的相邻建筑部分立面（如沿街立面图、保护建筑等）； 4特殊造型或必要的建筑构造图； 5建筑两端部的轴线、轴线编号。 （七）剖面图 剖面应剖在层高、层数不同、内外空间比较复杂的部位，绘出如下内容： 1墙、柱、内外门窗、幕墙、地面、楼面梁板、屋顶、檐口、女儿墙、出屋面烟囱、吊车、吊车梁、吊顶、天窗、档风板、楼梯、电梯、平台、雨蓬、阳台、地沟、台阶、坡道、散水； 2剖视方向的投影（包括室外和室内局部立面）； 3轴线和轴线编号； 4标注各层标高、室外地坪至檐口或女儿墙的总高度，各层之间的尺寸、室外地坪至最深一层地下室地面的尺寸。 三、施工图设计深度 施工图设计（详细设计）的主要内容是根据批准的初步设计，绘制出正确、完整和尽可能详细的建筑、安装图纸，包括建设项目部分工程的详图、零部件结构明细表、验收标准、方法、施工图预算等。此设计文件应当满足设备材料采购、非标准设备制作和施工的需要，并注明建筑工程合理使用年限。（一）图纸目录 先列新绘制图纸后列选用的标准图或重要利用图纸。 （二）总图 1总平面图 （1）地形和地物； （2）测量坐标网、坐标值，场地施工坐标网、坐标值（或标注尺寸），规划红线； （3）建筑物、构筑物、出入口、围墙位置，其中主要建筑物、构筑物的坐标（或相关尺寸）； （4）废旧建筑物的拆除范围、相邻建筑物的名称和层数与相邻建筑物的距离、日照阴影图； （5）道路、铁路和排水沟的主要坐标（或相关尺寸）； （6）停车库（场）的车位布置、消防登高场地、绿化及美化设施的布置示意； （7）指北针、风玫瑰； （8）主要技术经济指标和工程量表； （9）说明栏内应有尺寸单位、比例、场地施工座标和测量座标的关系、补充图例及必要的说明等。 2竖向布置图 （1）场地施工坐标网、坐标值（或尺寸）； （2）建筑物、构筑物的名称（或编号）、室内外设计标高； （3）场地外围的道路、铁路、河渠或地面的关键性标高； （4）道路、铁路、排水沟的起点、峦坡点、转折点和终点等设计标高； （5）用坡面箭头表示地面坡向； （6）指北针； （7）比例、尺寸单位； （8）当工程简单时，可与总平面图合并。 3管线综合图 （1）总平面布置； （2）场地四界施工坐标（或尺寸）； （3）各管线平面布置，注明各管线与建筑物构筑物的距离和管线间距； （4）场外管线接入点的坐标和标高； （5）管线密集地段和典型部位断面图； （6）指北针、补充图例、比例、尺寸单位。 分析中国电信室外管线图。 4室外环境设计 （1）总平面布置； （2）场地四界施工坐标或尺寸； （3）道路、硬地和硬质景观布置和设计； （4）绿化和种植设计； （5）指北针、图例、比例、尺寸单位。 （三）建筑 1轴网关系图 当平面图较大时，可分区绘制，增加轴网关系图，给出轴线和轴线编号、轴线尺寸及相互关系，注明分区名称。 分析松江青少年活动中心轴网关系图。 2平面图 （1）承重和非承重墙、柱（壁柱）、轴线和轴线编号、内外门窗位置和编号（需要时同时编在立面上）、门的开启方向、房间名称或编号、房间特殊设计要求（如洁净度、恒温、防爆、防火等）； （2）外包总尺寸、轴线尺寸、门窗洞口尺寸、分段尺寸、墙身厚度、墙柱关系尺寸、变形缝位置和宽度尺寸、其他构件尺寸； （3）卫生器具、水池、台、橱、隔断等的位置； （4）电梯主要尺寸、楼梯主要尺寸上下方向； （5）地下室、地沟、地坑、必要的机座、各种平台、夹层、人孔、墙上预留洞、重要设备的尺寸与标高等； （6）工业建筑铁轨位置、轨矩和轴线尺寸关系，吊车类型、吨位、跨距、行驶范围、吊车梯位置等； （7）阳台、雨蓬、台阶、坡道、散水、明沟、排气道、管道井、烟囱、垃圾井道、消防梯、雨水管位置及尺寸； （8）室内外地面标高、楼面标高； （9）剖切线及编号、指北针（注在底层平面中）； （10）有关详图索引号； （11）屋顶平面一般包括女儿墙、檐口、天沟、坡度、坡向、雨水口、分水线或屋脊、变形缝、楼梯间、水箱、电梯机房天窗及挡风板、上人孔、排气烟口、室外消防楼梯及其他构筑物、屋顶设备、详图索引号、标高等； （12）大开间住宅应绘制平面分隔示例系列； （13）对不涉及二次装修的室内吊顶应绘制平顶图，包括吊顶部位分块标高、灯具风口、喷淋、烟感等内容； （14）根据工程性质和复杂程度，可绘制局部放大平面。 3立面图 （1）各个不同方向的立面图应画全； （2）内部院落局部立面可在剖面图中表示，如不能完全表示时，应绘制内立面； （3）当形体较复杂，不便绘制某个方向投影立面时，应绘制展开立面； （4）立面图应绘制两端或展开立面转折处轴线和轴线编号； （5）立面图应绘制外轮廓线、门窗、幕墙、女儿墙顶、檐口、柱、变形缝、室外楼梯和消防梯、阳台、栏杆、台阶、坡道、花台、雨蓬、门头线条、烟囱、勒脚、雨水管、装饰构件、空调室外机搁架、墙面装饰材料、分格线、外墙留洞和尺寸，注明外墙装饰用料； （6）楼层标高、室外地坪标高、屋顶塔楼标高、室外地坪至女儿墙或檐口的总高度、层高尺寸、外门窗与楼面的关系尺寸、室内外地坪高差尺寸、屋顶塔楼高度尺寸； （7）平面图上表示不出的门窗编号，节点详图索引。 4剖面图 剖面应剖在层高、层数不同、内外空间比较复杂的部位，绘出如下内容： （1）墙、柱、内外门窗、幕墙、地面、楼面梁板、屋顶、檐口、女儿墙、出屋面烟囱、吊车、吊车梁、吊顶、天窗、档风板、楼梯、电梯、平台、雨蓬、阳台、地沟、台阶、坡道、散水； （2）剖视方向的投影（包括室外和室内局部立面）； （3）轴线和轴线编号； （4）标注各层标高、室外地坪至檐口或女儿墙的总高度，各层之间的尺寸、室外地坪至最深一层地下室地面的尺寸，门窗洞与楼层的关系尺寸、内部尺寸如地坑深度、隔断、洞口、平台、吊顶等尺寸； （5）底层地面标高、各层楼面标高、楼梯、平台标高、屋面板、屋面檐口、女儿墙顶、烟囱顶标高、高出屋面的水箱间、楼梯间、机房顶标高、室外地面标高、底层以下的地下各层标高。 5楼梯大样图 （1）楼梯编号； （2）各层楼梯平面图，包括墙、柱、门窗、幕墙、正压送风井和送风口、消防箱等、楼梯踏步、栏杆、楼梯梯段剖断线、上下方向线、踏步高度和宽度、上下级数、楼层及平台标高、轴线、轴线编号、轴线尺寸、楼梯间净尺寸、楼段宽度、楼梯井宽度、平台深度、楼梯踏步的踏面宽度和数量、楼段长度、剖切线（一般画在底层平面大样图）； （3）剖面图，楼梯剖面包括墙、柱、门、窗、幕墙、梁、过梁、楼板、楼梯梯段、踏步、栏杆等剖切的断面或投影、轴线和轴线编号，楼层和平台标高、层高尺寸、每个楼段踏步高度和数量、每个楼段的高度、栏杆高度尺寸、踏步和栏杆的节点详图索引； （4）踏步节点详图； （5）栏杆节点详图。 6电梯大样图 （1）电梯基坑和各层井道平面大样图，包括电梯编号、墙、柱、电梯门洞、电梯轿箱和平衡重，轴线、轴线编号、轴线尺寸、井道尺寸（宽和深）、预留门洞尺寸、井道壁厚尺寸和材料、基坑标高、各层楼层电梯厅标高； （2）电梯机房平面图大样图，包括墙、柱、门、窗、幕墙、机房名称电梯井道位置、电梯编号、电梯机房净尺寸、电梯机房、尺寸与井道位置的关系尺寸、电梯机房标高； （3）剖面大样图，包括电梯井道壁、电梯门洞、电梯厅楼地面、电梯基坑底板、电梯机房楼面和顶面、门窗、幕墙、消防电梯集水井、各层层名和标高、电梯机坑标高、各层层高尺寸、基坑深度尺寸、缓冲层高度尺寸、提升高度尺寸、预留门洞高度尺寸； （4）电梯选用说明，包括选用依据、电梯编号和名称、类型和控制方式、载重量、速度、轿箱尺寸、井道尺寸、基坑深度、缓冲层高度、提升高度、停站层数、主站位置、电梯门尺寸、电梯门土建预留门洞尺寸、电梯轿箱、厅门和门套装修要求； （5）以上（1）（4）相当于电梯招标图深度，待电梯承包商提供电梯土建工艺资料后，需补充电梯机房牵引机支架、控制柜、分体空调、排风扇布置位置和留洞图，电梯门洞牛腿节点详图，门框埋件图，呼唤钮和层显留洞图，电梯基坑检修梯，消防电梯集水井和排水口，电梯门框装修节点。 7卫生间大样图 卫生间平面大样图，包括墙、柱、门窗、幕墙隔间布置、卫生器具布置、管道井排气道、轴线、轴线编号、轴线尺寸、卫生间净尺寸、隔间尺寸、卫生器具布置尺寸，地坪标高、地面坡度和坡向、地漏位置、地坪与走道高差、管道井挡水翻口、房间名称。 8门窗大样、门窗表 （1）门窗大样图包括门窗编号、门窗框和分格、材料、开启方向、洞口尺寸及分格尺寸，复杂门窗增加平面图； （2）门窗表包括类别、编号、洞口尺寸、每层数量和总数量、选用或参考图集和说明。 9建筑幕墙 设计人员应会同业主认真选定有资质的幕墙专业公司，并提出设计要求： （1）幕墙所选用的结构形式和材料； （2）幕墙立面分格图，开启窗、开扇方式、进排风口； （3）装饰构件的断面形式和尺寸； （4）确定和检测幕墙的风压变形、空气渗透、雨水渗透的性能值； （5）保温、隔声、层间位移、耐撞击等要求； （6）防火防雷； （7）清洗机形式、位置和要求。 四、初步设计说明书 （一）初步设计说明书包括以下内容 1设计总说明； 2总平面设计； 3各专业设计说明，包括建筑、结构、给排水、暖通、强电、弱电等； 4各专篇设计说明，包括消防、环保、人防、节能、劳动保护（安保、交通、建筑智通化）； 5工程简单或规模较小时，设计总说明和各专业的说明可合并编写，有关内容可以简化，各专内容也可以简化。 （二）设计总说明 1工程设计主要依据 （1）批准的可行性报告（包括选址报告及环境评价报告）、经有关规划部门和建筑管理部门批准的方案文件； （2）建设场地的气象、地理条件、工程地质条件； （3）水、电、蒸汽、燃料等能源供应情况，公用设施、交通运输条件； （4）规划、用地、交通、消防、环保、劳动、环卫、绿化、卫生、人防、抗震等要求和依据资料； （5）建设单位提供的有关使用要求或生产工艺资料。 2工程建设的规模和设计范围 （1）工程设计的规模和设计范围； （2）分期建设情况； （3）承担设计的范围和分工。 3设计指导思想和设计原则 （1）设计中贯彻国家政策、法令和有关规定的情况； （2）采用新技术、新材料、新设备和新结构的情况； （3）环境保护、防火安全、交通组织、用地分配、能源消耗、安保、人防设置以及抗震设防等主要原则； （4）根据使用功能要求，对总体布局和选用标准的综合叙述。 4总指标 （1）总用地面积、总建筑面积、总建筑占地面积等指标； （2）总概算及单项建筑工程概算、三大材料的总消耗量； （3）水、电、蒸汽、燃料等能源总消耗量与单位消耗量； （4）其他相关的技术经济指标及分析。 （三）总平面设计 1设计依据和基础资料 （1）摘述选址报告、用地范围及对外协议（如征地的初步协议书）等以及设计任务书中与本专业有关的内容； （2）设计采用的指标和标准； （3）有关部门对本工程的规划许可条件、红线及用地范围、建筑物高度、建筑容积率、绿化系数、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等要求。 2场地概述 （1）说明场地周围环境、市政基础设施配套、供应情况、与当地能源、水电、交通、公共服务设施的相互关系； （2）概述场地地形起伏，丘川、塘等状况（位置、流向、水深、最高最低标高、总坡向、最大坡度和一般坡度等）； （3）描述场地周围建（构）筑物分布情况，场地内原有建筑物、构筑物（包括地下）以及大树、文物古迹等的情况和设施； （4）与总平面有关的因素如地震、植被覆盖、汇水面积、小气候影响、洪水位等的择要说明。 3总平面布置 （1）说明根据地形、地质、朝向、风向、消防、卫生、交通、环保等因素进行布置，满足使用功能和技术经济合理； （2）说明功能分区，近远期结合发展用地、人车线路组织出入口、停车场和地下停车库的布置、停车数确定的原则、人防设置、消防环路和登高场地； （3）说明街景空间组织与周围环境的协调关系； （4）说明环境设计关系。 4竖向设计 （1）说明决定竖向设计的依据，如城市道路、管道标高、工艺要求、运输要求、地形、排水、洪水位、土方平衡等； （2）说明竖向布置方式（平坡式或台地式），地表雨水排除方式，如采用明沟系统，应说明排放地点和形式、高程等情况。 5交通组织 （1）说明人流和车流、货流、主要出入口的布置； （2）说明道路的主要设计技术条件，如主干道、次干道的路面宽度、标准横断面形式、路面结构、转弯半径、最大纵坡以及桥涵洞。 6主要技术经济指标和工程量表 （四）建筑设计说明 1设计依据和设计要求 （1）摘述设计任务书和其他依据性资料中与建筑设计有关的内容； （2）按使用性质、生产类别、阐述建筑物在城市规划、土地使用、建筑耐久年限、建筑防火分类和耐火等级、抗震设防要求、人防设置要求、卫生标准、环境保护要求、建筑节能要求、建筑智能化标准； （3）概要说明经设计方案比较后所选定的设计方案的特点，如使用功能、技术设备、经济效益和据以进行初步设计的原则。 2平面设计 （1）阐述建筑平面功能布局或生产工艺流程； （2）说明各部分流线出入口和建筑平面内部流线。 3立面设计 说明建筑物的立面造型、建筑物群体及其与周围环境空间的关系。 4剖面设计 （1）说明建筑剖面功能布局或工艺流程； （2）说明建筑各部分层高、室内外地坪的关系、地下室顶板与室外地坪的关系、设备用房、高层建筑设备层避难层的关系。 5垂直交通 说明建筑物内人流、货流的流线设计，楼梯、电梯等设计情况。 6功能面积表 7建筑用料 （1）外装修用料； （2）内装修用料； （3）墙体材料； （4）保温材料； （5）防水材料。 8建筑设备 说明建筑设备情况，如电梯、擦窗机、吊车等的技术要求。 （五）消防设计专篇（建筑部分） 1概况 （1）设计依据； （2）建筑规模，包括总建筑面积、主楼层数和建筑高度、裙房层数和建筑高度； （3）建筑使用性质； （4）建筑分类与耐火等级； （5）玻璃幕墙防火措施。 2总体设计和建筑平面布置 （1）周围环境状况； （2）消防车道； （3）登高面长度、登高场地尺寸及地坪； （4）消防水源； （5）防火间距； （6）消防控制室，位置及功能； （7）锅炉房、变压器、开关室、柴油发电机房、液体储罐、可燃气体、煤气调压房和煤气表房等设备用房情况； （8）地下车库和人防设置情况。 3防火防烟分区 （1）防火分区； （2）防烟分区； （3）防火分隔物； （4）自动扶梯及中庭的分隔措施； （5）管道井防火分隔措施。 4安全疏散 （1）各防火分区疏散流线； （2）疏散楼梯形式、数量、梯段宽度、前室尺寸等； （3）消防电梯及前室设置； （4）内走道宽度与长度，是否暗走道； （5）安全疏散门的开启方向、门宽及防火等级。 5在使用功能上有特殊要求的建筑物和部位的防火防爆措施（例如无窗厂房、洁净厂房、筒仓、锅炉房、煤气调压站、煤气溴化锂空调机组等）。 6建筑室内装修材料耐火性能和执行规范情况。 （七）环境保护设计专篇 1设计依据 （1）设计任务书中有关环保的要求和相关的国家和地方标准； （2）环境影响报告书（表）及其批文； （3）环保部门、主管部门的意见和要求。 2设计采用的环保标准 （1）环境质量标准； （2）有关环保的建筑技术标准； （3）污染物排放标准。 3建设项目可能影响的因素 依据环境影响评价说明工程建设项目可能影响环境的因素。 （1）废气排放因素，如汽车库、厨房、柴油发电机房、锅炉房等； （2）废水排放因素，如厕所污废水、冲洗汽车废水、厨房废水、生产废水等； （3）固体废气物因素，如生活垃圾、生产垃圾等； （4）噪声和振动污染因素； （5）其他污染因素，如放射性等。 4建设项目环境保护防治 （1）废气影响防治； （2）废水影响防治； （3）固体废弃物防治； （4）噪声和振动污染影响防治； （5）光污染影响防治； （6）特殊情况。 5环境影响评估结论 说明建设项目环境影响评价所提出的环境影响因素，经过各项防治措施，能够满足环境保护要求。 （八）劳动安全卫生专篇 1编制依据 （1）国家和地方法律、法规； （2）劳动安全卫生标准、规范、规程； （3）用户要求； （4）工程设计所承担的任务及范围、工程性质、地理位置和特殊要求； （5）工程自然条件中的危险性； （6）工程周围环境对工程构成的危险性。 2工程使用过程或生产工艺可能产生的影响安全健康的因素 （1）易燃、易爆、有害、腐蚀等物质； （2）高温、高压、低温、辐射、振动、噪声、粉尘危险； （3）泄漏、飞扬、扩散、辐射部位； （4）危险性较大的设备； （5）职工危害。 3劳动保护措施 （1）分区、自动化、治理维护； （2）电气安全； （3）卫生设施。 （九）节能设计专篇（建筑部分） 1编制依据 设计依据，说明采用的有关标准与规定。 2能耗情况 （1）说明本工程电力、煤气、天然天、柴油、重油、煤、自来水等能源年耗实物量，折标煤量，综合能耗总量及各种能源占能耗总量百分比； （2）民用建筑计算出建筑物每平方米综合能耗用电量KWh/m2，用水量，煤气，每平方米空调负荷，并与同类建筑相比较； （3）结合当地能源和环保等情况，说明能源选用的合理性。 3建筑节能设计 （1）建筑体型； （2）建筑出入口； （3）围护结构热工设计。 4给排水节能设计 5暖通节能设计 6电气节能设计 五、施工说明（一）工程概况 （二）设计依据 （三）建筑定位 （四）建筑用料 1墙体材料； 2地下防水； 3外装修：屋面、外墙、外门窗等用料和构造； 4内装修：楼地面、踢脚和墙裙、内墙、平顶、用料和构造； 5其他。 六、施工配合 （一）设计交底 1施工图设计完成，取得施工图审查通过和主管部门批准后在开工之前，设计单位需进行设计交底； 2设计交底一般应有业主、施工单位、监理单位和设计单位参加； 3设计交底时，设计单位应介绍工程设计概况和要求，各专业设计要求和注意事项； 4业主单位、施工单位和监理单位应事先取得施工图纸并作好充分准备，在设计交底时提出疑问，设计单位应对疑问作出明确解答，说明处理办法；设计交底应形成会议纪要，并由业主单位、施工单位、监理单位、设计单位签字盖章，作为施工文件的补充； 5设计单位应对设计交底会议纪要提出需要补充和修改的设计图纸进行修改。 （二）施工配合 1设计单位应配合施工单位解决施工过程中出现的与设计有关的问题，参加各项隐蔽工程验收； 2施工配合的形式视工程复杂程序和路程，根据与业主设计合同或协商的要求，一般可采取需要时处理、例会制或驻工地代表制等形式； 3各阶段验收 一般由业主、施工、监理、设计等单位进行验收。 （1）放线验收，施工单位根据设计定位图放线后，提出放线报告，设计单位应检查其放线结果是否符合设计要求，当符合要求时签字盖章，放线报告经规划部门认定的测量单位测量无误后批准生效； （2）各阶段分部、分项项工程、单位工程验收。 4消防、人防、环保、卫生、供电、热力、煤气、上下水等主管部门专项验收； 5工程竣工验收； 6工程竣工备案； （三）上海市建设工程竣工备案和质量监督实施意见（试行）技术简报第二卷第4期 1建设工程质量监督申报，领取施工许可症，正式开始施工； 2开工前的质量监督； （1）委派工作； （2）第一次监督检查； （3）首次监督工作会议； 3施工过程中的质量监督； （1）质量责任制； （2）实物质量抽查； （3）工程质量资料抽查； （4）工程质量事故处理 4竣工阶段质量监督； 5工程竣工备案； 6建设工程质量监督档案。
