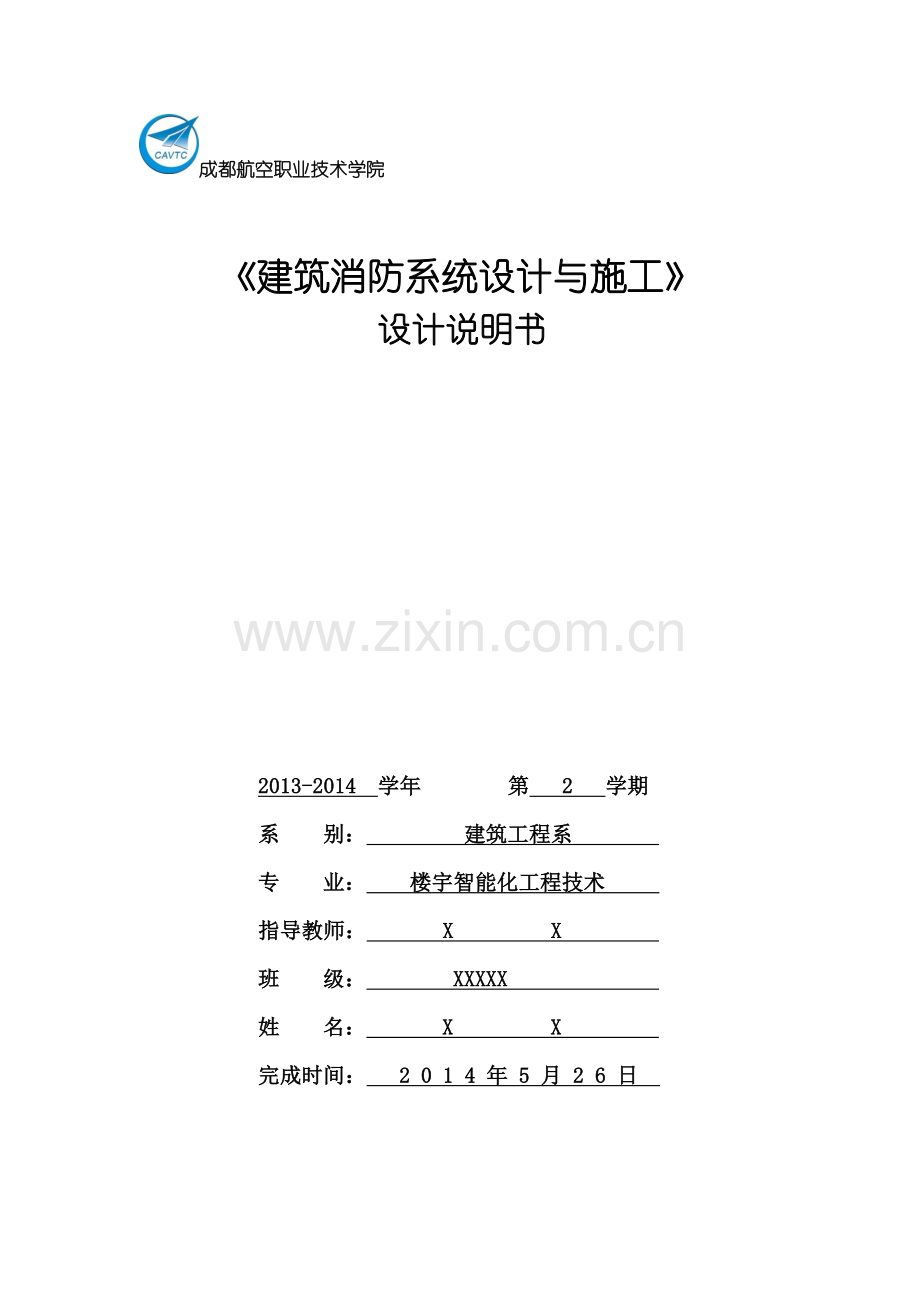

成都航空职业技术学院

《建筑消防系统设计与施工》
设计说明书

2013-2014 学年 第 2 学期
系 别： 建筑工程系
专 业： 楼宇智能化工程技术
指导教师： X X
班 级： XXXXX
姓 名： X X
完成时间： 2 0 1 4 年 5 月 2 6 日

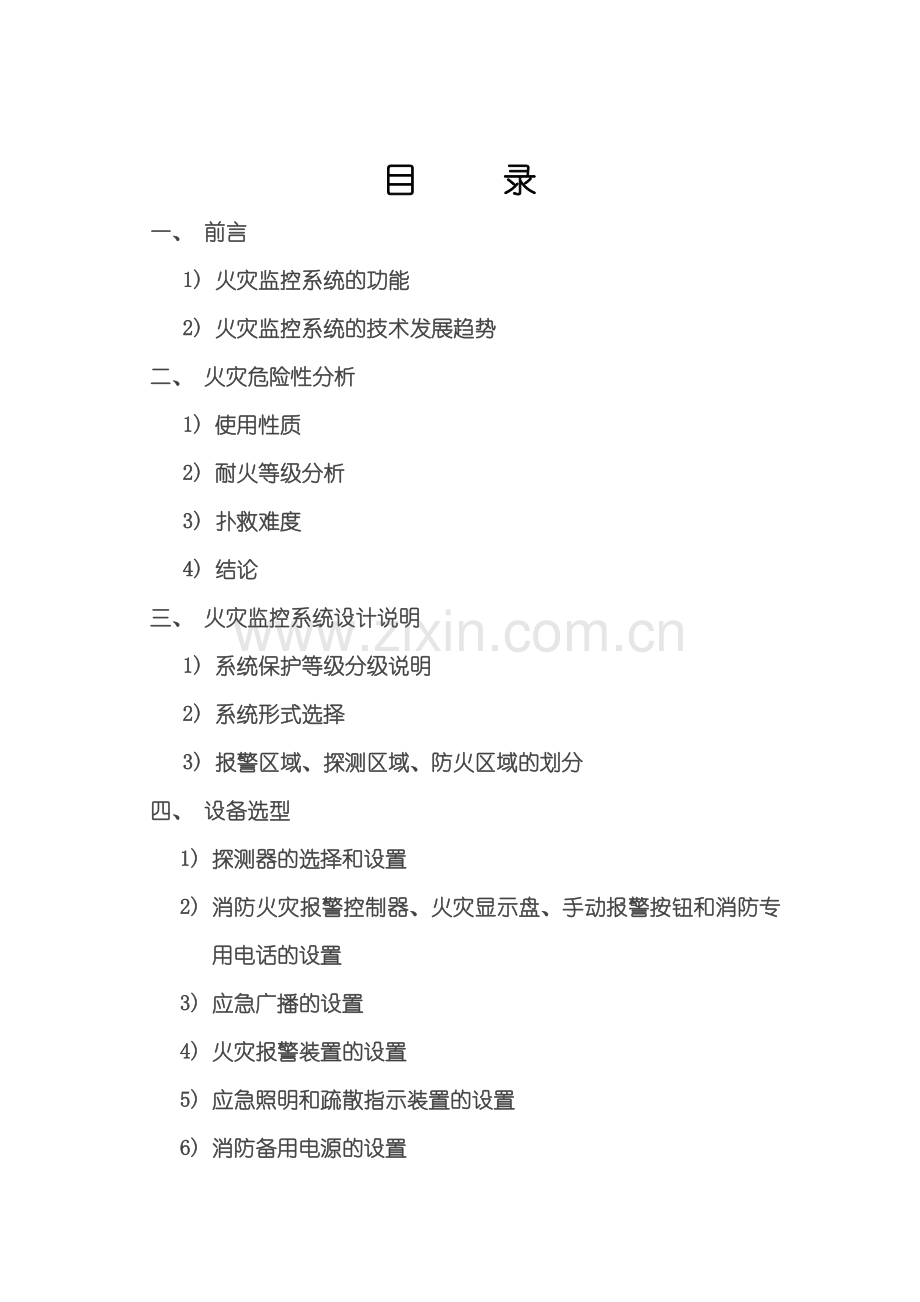

目 录
一、 前言
1) 火灾监控系统的功能
2) 火灾监控系统的技术发展趋势
二、 火灾危险性分析
1) 使用性质
2) 耐火等级分析
3) 扑救难度
4) 结论
三、 火灾监控系统设计说明
1) 系统保护等级分级说明
2) 系统形式选择
3) 报警区域、探测区域、防火区域的划分
四、 设备选型
1) 探测器的选择和设置
2) 消防火灾报警控制器、火灾显示盘、手动报警按钮和消防专用电话的设置
3) 应急广播的设置
4) 火灾报警装置的设置
5) 应急照明和疏散指示装置的设置
6) 消防备用电源的设置
五、 火灾监控系统的预算
1) 设备清单
2) 安装人工费
3) 一次性投资合计
六、 小结
七、 致谢
八、 参考文献

u 前言
(一) 火灾监控系统的功能：
火灾监控系统在生产和生活起着越来越大的作用，火灾自动报警系统是由触发装置、火灾报警装置、火灾警报装置以及具有其它辅助功能装置组成的，它具有能在火灾初期，将燃烧产生的烟雾、热量、火焰等物理量，通过火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位、时间等，使人们能够及时发现火灾，并及时采取有效措施，扑灭初期火灾，最大限度的减少因火灾造成的生命和财产的损失，是人们同火灾做斗争的有力工具 。

(二) 火灾监控系统的技术发展趋势：
近年来，我国火灾自动报警工程应用技术实现了较快发展，但由于在实际应用中，火灾自动报警系统的通讯协议不一致，火灾自动报警系统技术水平相对落后，如：①适用范围过小、②智能化程度低、③网络化程度低、④组件连接方式有待改善、⑤火灾自动报警系统误报、漏报问题较多、⑥超早期火灾探测报警技术应用还几乎处于空白，针对这些问题的改善，使火灾自动报警应用技术向着高可靠、低误报和网络化、智能化方向发展。

u 火灾危险性分析
(一) 使用性质：
学校领导及老师行政办公，做出学校重大决定、存放重要设备和财务的地方。
(二) 耐火等级分析：
此建筑物板式结构，共4层，属于二类高层民用建筑，故耐火等级为二级。
(三) 扑救难度：
行政楼每一楼层的每一户型结构及布局基本相同，一、二层有会议室与三、四层有所不同，但是基本上分别成对称型，中间位置为公用中庭，左右两侧分别为有一个条走廊，出入口在中庭的前后中轴线上，共有三个楼梯平台。
(四) 结论：
行政楼是学校内具有一定重要性的建筑，在用消防自动报警系统对行政楼实时监控是一项必要措施，火灾这样的突发事件有很好的预警报警作用，所以对行政楼的消防自动报警系统是必不可少的。

u 火灾监控系统设计说明
(一) 系统保护等级分级说明：
根据《火灾自动报警系统保护对象分级》查得此建筑物的保护等级为二级。
(二) 系统形式选择：
系统形式的选择采用集中报警系统，集中报警系统指由集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器、区域显示器和火灾探测器等组成，功能较复杂的火灾自动报警系统，适用于较大范围内多个区域的保护。
在一层的中控室里设置集中火灾报警控制器，二、三、四层楼用一间办公室作为控制室放置区域火灾报警器（火灾显示盘）。

集中报警系统

(三) 报警区域、探测区、防火区域的划分:
报警区域的划分：该栋建筑物的占地总面积为2455.32㎡，共有4层楼，1层的房间功能性较多，2、3、4层的房间功能性较少基本上是学院领导及其老师办公的办公室，故报警区域的由此划分为4个区域，每层楼划分成1个报警区域，共4个报警区域。
探测区域的划分：该栋建筑的为左右对称结构，中间有一个占地面积为491.4㎡的中庭，中庭一旦失火，火势和烟气可以不受限制地急剧扩大，涉及多个楼层发生火灾，极易造成立体火灾，使火灾的危险性提高，人员疏散和火灾的扑救难度增大，故探测区域要尽量细分，由此探测区域划分为8个区域，探测区域每层2个，左右两边区域各1个探测区域。
防火区域的划分：由于中庭失火的危险性、破坏性极高，划分了8个探测区域，故也划分8个防火区域，1楼为1、2号防火分区，2楼为3、4号防火分区，3楼为5、6号防火分区，4楼为7、8号防火分区。

u 设备选型
(一) 探测器的选择和设置：
探测器的选择：选用北京海湾消防有限责任公司的产品
点型复合式感烟感温探测器型号：JTF-GOF-GST601
独立式感烟探测器型号：JTF-GF-GST103/B
由于存在房间、走廊、大厅的消防监控，其监控的防护等级不一样，而且考虑到系统造价的经济型，所以选用①点型复合式感烟感温探测器 ②独立式感烟探测器 前者主要用于会议室、资料室、财务室等重要场所，后者主要用于走廊、过道。
探测器的设置：由于此栋建筑物的结构为左右对称结构，其办公室的建筑相同，其他功能的房间仅有单独几间的建筑面积不一样。(共有4条走廊，从建筑平面图来看2条纵向走廊、2条横向走廊，横向走廊上面一条为1号走廊、下面一条为2号走廊，纵向走廊左边一条为3号走廊、右边一条为4号走廊)
一层建筑面积不同的场所有：办公室面积为23.4㎡、校史陈列室面积为155.87㎡、财务室面积为161.28㎡、大型会议室的面积为161.28㎡、1号走廊面积为97.2㎡、2号走廊面积为100.08㎡、3号走廊面积为114.84㎡、4号走廊面积为154.44㎡
二层建筑面积不同的场所有：办公室面积为23.4㎡、小型会议室面积为76.38㎡、中型会议室的面积为130.99㎡、1号走廊面积为97.2㎡、2号走廊面积为100.08㎡、3号走廊面积为114.84㎡、4号走廊面积为154.44㎡
三层建筑面积不同的场所有：办公室面积为23.4㎡、1号走廊面积为97.2㎡、2号走廊面积为100.08㎡、3号走廊面积为114.84㎡、4号走廊面积为114.84㎡
四层建筑面积不同的场所有：办公室面积为23.4㎡、1号走廊面积为97.2㎡、2号走廊面积为100.08㎡、3号走廊面积为114.84㎡、4号走廊面积为114.84㎡
根据书3-1式中 N≥SKA和表3-7《感烟探测器保护面积和保护半径》计算出房间及走廊火灾探测器的安装数量。
办公室为1个、校史陈列室为3个、财务室为3个、大型会议室为3个、小型会议室为1个、中型会议室的为3个、1号走廊为2个、2号走廊为2个、3号走廊为3个、4号走廊为3个 共用170个探测器

(二) 消防火灾报警控制器、火灾显示盘、手动报警按钮和消防专用电话的设置
消防火灾报警控制器：选用北京海湾消防有限责任公司的产品
消防火灾报警控制器型号： JB-QB-GST200
安装在一层的中控室内，对火灾监控系统的设备进行实时监控管理，接收和发送信号，共1台。
火灾显示盘：选用北京海湾消防有限责任公司的产品
火灾显示盘型号： GST ZF-500
安装在二、三、四层的控制室内，对火灾进行实时监控管理，接收和发送信号，共3台。
手动报警按钮：选用北京海湾消防有限责任公司的产品
手动报警按钮型号：J-SAP-8401
手动报警按钮设置在明显和便于操作的部位，安装在走廊的墙壁上距地高度为1.3-1.5m，至少每个防火分区有1个，所以在每个探测区域内设置1个手动报警按钮，每层楼2个，共8个。
消防专用电话：选用北京海湾消防有限责任公司的产品
智能型总线制消防电话主机型号：GST-TS-Z01A
总线制固定式消防电话分机型号：GST-TS-100A
总线制编码消防电话专用模块型号：GST-LD-8304
主要用在中控室内，设置智能型总线制消防电话主机，总线制固定式消防电话分机和总线制编码消防电话专用模块，通过这个系统可搭建一种消防专用的通讯系统，可及时掌握火灾现场情况及进行其他必要的通讯，便于指挥灭火及恢复工作，在中控室内安装智能型总线制消防电话主机1台，在探测区域内安装消防电话分机共8台和总线制编码消防电话专用模块共8个。

(三) 应急广播的设置
应急广播成套装置：选用北京海湾消防有限责任公司的产品
消防应急广播设备型号：GST-XG9000A/150
主要安装在中控室火灾报警控制器上，但火灾发生时及时的广播，疏散人群，共1套。

(四) 火灾警报装置的设置
火灾声光型警报器：选用北京海湾消防有限责任公司的产品
火灾声光型警报器型号：GST-HX-M8501/2
安装在走廊的墙壁上距地高度为1.8-2.0m，每个探测区域安装1个，共8个。
(五) 应急照明和疏散指示装置的设置
应急照明灯：选用劳士国际有限责任公司的产品
应急照明灯的型号：L-ZFZD-E5W 536
安装在防护区域的走廊墙壁上距低高度为1.8-2.0m,每个区域里安装2个，共16个。
疏散指示灯：选用劳士国际有限责任公司的产品
疏散指示灯型号：L-BLZD-1LROEI4WADB
安装在防护区域的走廊墙壁上距低高度为0.3m-0.5m,每个区域里安装2个，共16个。

(六) 消防备用电源的设置
消防备用电源：选用新光宏锐电源设备有限公司
消防备用电源型号：12V65AH
主要用于电源断电的短暂供给，共1台。

u 火灾监控系统的预算
(一) 设备清单
火灾监控系统设备清单表
序号
设备名称
型号
单价(元)
数量
合计(元)
1
复合式感烟感温探测器
JTF-GOF-GST601
88
130
11440
2
感烟探测器

JTF-GF-GST103/B
60
40
2400
3
消防报警控制器（联动性）
JB-QB-GST200
3450
1
3450
4
手动报警按钮

J-SAP-8401
55
8
440
5
消防电话主机

GST-TS-Z01A
1500
1
1500
6
消防电话分机

GST-TS-100A
70
8
560
7
消防电话专用模块
GST-LD-8304
55
8
440
8
消防应急广播设备
GST-XG9000A/150
3960
1
3960
9
火灾声光型警报器
GST-HX-M8501/2
88
8
704
10
应急照明灯

L-ZFZD-E5W 536
32
16
512
11
疏散指示灯

L-BLZD-1LROEI4WADB
22
24
528
12
消防备用电源

12V65AH
650
1
650
13
隔离模块

GST-LD-8313
35
8
280
14
输入模块

GST-LD-8319
55
178
9790
15
输出模块

GST-LD-8305
60
40
2400
16
火灾显示盘

GST ZF-500
508
3
1524
合计

40578

(二) 安装人工费
由《四川省建设工程工程量清单计价定额》查得：
以下所查得的数据均是安装1（个、台）设备的人工费，且还要根据四川省最新人工费差价乘以1.12倍。
①安装探测器的人工费为：20.47元，共有170个，乘以差价1.12，故安装人工费为3897.49元。
②安装手动报警按钮的人工费为：29.84元，共有8个，乘以差价1.12，故安装人工费为267.37元。
③安装集中式火灾报警控制器的人工费为：1087.15元，共有1个，乘以差价1.12，故安装人工费为1217.61元。
④安装消防备用电源的人工费为34.70元，共有1个，乘以差价1.12，故安装人工费为38.86元。
⑤安装消防电话主机的人工费为：8.02元，共有1个，乘以差价1.12，故安装人工费为8.98元。
⑥安装消防电话分机的人工费为：8.02元，共有8个，乘以差价1.12，故安装人工费为71.84元。
⑦安装火灾应急广播系统的人工费为：775.55元，共有1个，乘以差价1.12，故安装人工费为868.62元。
⑧安装火灾声光报警器的人工费为：42.33元，共有8个，乘以差价1.12，故安装人工费为379.78元。
⑨安装模块的人工费为：63.15元，共有234个，乘以差价1.12，故安装人工费为16550.35元。
综上合计安装人工费为：23300.9元
(三) 一次性投资合计
行政楼火灾自动报警系统所需设备总价：40578元
安装所需人工费：23300.9元
所需桥架和电源、控制线估算：30000元
综上投资合计为：93878.9元
u 小结
一周的课程设计结束了，在这次的课程设计中不仅检验了我所学习的知识，也培养了我如何去把握一件事情，如何去做一件事情，又如何完成一件事情。在设计过程中，和同学们相互探讨，相互学习，相互监督。
在这次设计过程中，体现出自己单独设计消防自动报警系统的能力以及综合运用知识的能力，体会了学以致用、突出自己劳动成果的喜悦心情，从中发现自己平时学习的不足和薄弱环节，从而加以弥补。
在此感谢我的XX老师，老师您一直是我学习的榜样； 由于我的设计能力有限，在设计过程中难免出现错误，恳请XX老师多多指教,我虚心接受您的批评与指正，学生将万分感谢。

u 致谢
十分感谢XX老师此次对我消防设计课程的指导，让我能够顺利的完成任务。由于我的设计能力有限，在设计过程中难免出现错误，恳请老师多多指教,我会虚心接受您的批评与指正，学生将万分感谢！
u 参考文献
《智能建筑设计规范》
《建筑防火设计规范》
《高层建筑设计防火规范》
《消防设计设备手册》
《火灾自动系统设计规范》

附有此次消防设备所选设备型号的图片展示

独立型感烟探测器： 点型复合式感烟感温探测器:

手动报警按钮: 消防备用电源：

火灾自动报警控制器： 应急广播系统：

声光报警器： 消防电话主机：

消防电话分机： 应急照明灯：

疏散指示灯： 火灾显示盘：

消防电话通讯模块： 输入模块：

输出模块： 短路隔离器：
