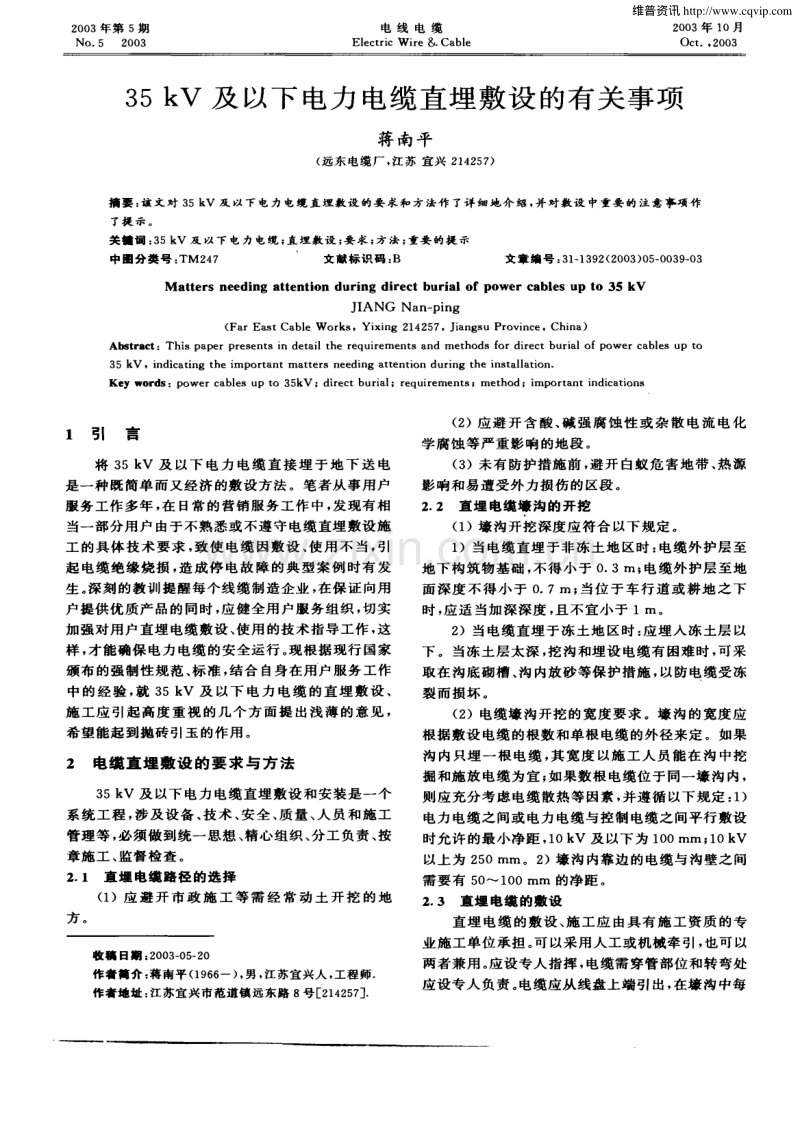

2 0 0 3年第 5期 No． 5 2003 电 线 电 缆 El e c t r i c W i r e& Ca b l e 2 0 0 3年 1 0月 0c t ．． 2 0 0 3 3 5 k V 及 以下 电力 电缆 直埋 敷设 的有关事项 蒋 南平 ( 远 东 电缆 厂 。 江苏 宜兴 2 1 4 2 5 7 ) 摘 要 ： 该 文 对 3 5 k V 及 以 下 电力 电缆 直埋敷 设 的要 求 和方 法作 了详 细 地介 绍 。 并 对敷 设 中重要 的 注意 事项作 了提 示 。 关■词 ： 3 5 k V 及 以下 电力 电缆 ； 直 埋敷 设 ； 要 求 ； 方 法 ； 重要 的提 示 中圈分 类号 ： TM2 4 7 文献 标识码 ： B 文章 编号 ： 3 1 — 1 3 9 2 ( 2 0 0 3 ) 0 5 — 0 0 3 9 — 0 3 M a t t er s ne e di ng a t t e nt i o n dur i ng di r e c t b ur i a l of po we r c a bl e s up t o 3 S kV J I ANG Na n — p i n g ( Fa r Ea s t Ca b l e W o r k s，Yi x i n g 2 1 4 2 5 7，J i a n g s u P r o v i n c e，Ch i n a ) Ab s t r ac t：Thi s pa pe r pr e s e nt s i n de t ai l t he r e qui r e m e nt s and met hod s f or d i r e c t bu ri a l of powe r c a bl e s up t o 35 kV ，i ndi c a t i ng t he i m p or t ant m a t t e r s ne e di ng a t t ent i on du r i ng t he i ns t a l l a t i on． Ke y wor ds：p ower ca bl es up t o 35 kV ；di r e c t bur i a l ；r e qui r eme nt s；me t h od；i mpor t a nt i ndi c at i ons l 引 言 将 3 5 k V 及 以下 电 力 电 缆 直 接 埋 于 地 下 送 电 是 一 种 既 简 单 而 又 经 济 的敷 设 方 法 。 笔 者从 事 用 户 服 务 工 作 多 年 ， 在 日常 的 营 销 服 务 工 作 中 ， 发 现 有 相 当一 部 分 用 户 由于 不 熟 悉 或 不遵 守 电 缆 直埋 敷设 施 工 的具 体技术 要求 ， 致使 电缆 因敷设 、 使用 不 当， 引 起 电缆绝缘烧损 ， 造 成停 电故 障的典 型案例 时有发 生 。 深刻的教训提醒每个线缆制造企业 ， 在保证 向用 户 提 供 优 质 产 品 的 同 时 ， 应 健 全 用 户 服 务 组 织 ， 切 实 加强对用户直埋 电缆敷设 、 使用 的技术指导工作 ， 这 样 ， 才能确保 电力 电缆 的安全运行 。 现根据现行 国家 颁 布的强制性 规范 、 标准 ， 结合 自身在用户服务工作 中 的 经 验 ， 就 3 5 k V 及 以 下 电 力 电 缆 的 直 埋 敷 设 、 施 工应 引起 高度重 视 的几个 方面 提 出浅 薄 的意见 ， 希 望 能起 到抛 砖 引 玉 的作 用 。 2电缆 直埋 敷 设 的 要求 与 方法 3 5 k V 及 以下 电力 电缆 直 埋 敷设 和 安 装 是 一 个 系统工 程 ， 涉 及设备 、 技 术 、 安全 、 质量 、 人员 和施工 管理等 ， 必须做到统一 思想 、 精心组织 、 分工负责 、 按 章 施 工 、 监 督 检查 。 2 ． 1直 埋 电 缆 路径 的 选 择 ( 1 )应 避 开 市政 施 工 等 需 经 常 动 土开 挖 的地 方 。 收疆 日期 ： 2 0 0 3 — 0 5 — 2 0 作者篱介： 蒋南平( 1 9 6 6 一) 。 男。 江苏宜兴人。 工程师． 作者 地址 ： 江苏 宜兴 市范 道镇 远东 路 8 号 [- 2 1 4 2 5 7] ． ( 2 )应 避开 含酸 、 碱 强腐 蚀性 或 杂散 电流 电化 学腐蚀等严重影响 的地段 。 ( 3 )未有防护措施前 ， 避开 白蚁 危害地带 、 热源 影 响 和 易 遭 受 外 力 损 伤 的 区段 。 2 ． 2 直 埋 电缆 壕 沟 的 开挖 ( 1 )壕沟开挖深度应符合 以下规定 。 1 )当 电缆直埋 于非冻土地 区时： 电缆外护层 至 地 下 构 筑 物 基 础 ， 不 得 小 于 0 ． 3 m ； 电 缆 外 护 层 至 地 面 深度 不 得 小 于 0 ． 7 m ； 当 位 于 车 行 道 或 耕 地 之 下 时 ， 应 适 当加 深 深 度 ， 且 不 宜 小 于 1 m。 2 )当 电缆直埋 于冻土地 区时 ： 应埋人冻土层 以 下 。 当冻 土 层 太 深 ， 挖 沟 和埋 设 电缆 有 困 难 时 ， 可 采 取在沟底砌槽 、 沟 内放砂等保护措施 ， 以防电缆受 冻 裂 而损 坏 。 ( 2 )电缆壕 沟开挖的宽度要求 。壕 沟的宽度应 根据敷设 电缆 的根数 和单 根电缆 的外径来定 。如果 沟 内只埋一 根电缆 ， 其宽度 以施工 人员 能在沟 中挖 掘和施放 电缆为宜 ； 如果数根 电缆位于 同一壕沟 内， 则 应充 分 考 虑 电 缆 散 热 等 因 素 ， 并 遵 循 以下 规 定 ： 1 ) 电力电缆 之间或电力电缆与控制电缆之间平行 敷设 时允许 的最 小净距 ， 1 0 k V及 以下为 1 0 0 mm； 1 0 k V 以上为 2 5 0 mm。2 )壕沟 内靠边的电缆与沟壁之间 需 要 有 5 0 ～ 1 0 0 mm 的净 距 。 2 ． 3直 埋 电缆 的敷 设 直埋 电缆 的敷设 、 施 工应 由具有施 工资质 的专 业 施工单 位承担 。 可以采用人工 或机械牵 引 ， 也可 以 两者兼 用 。 应设专人指挥 ， 电缆需穿管部位和转弯处 应设专人 负责 。 电缆应从 线盘上端引出 ， 在壕沟 中每 维普资讯 2 0 0 3年第 5期 No．5 200 3 电 线 电 缆 El e c t r i c W i r e& Ca b l e 2 0 0 3年 1 O月 0c t ．． 20 03 隔 2 m 放 置 一 滚 轮 ， 牵 引 方 式 应 视 工 程 实 际 情 况 采 用 钢 丝 网 套 或 牵 引 头 进 行 牵 引 ， 应 控 制 其 牵 引 强 度 不大于 电缆最 大允许牵引强度 ( 见表 1 ) 。牵引速度 应 不 大于 1 5 m／ rai n ， 电缆转 弯 处 侧 压 力应 不 大 于 2 ． 9 4 k N( 3 0 0 k g f ) 。 衰 1 电缆量 大允 许牵 引 强度( MP a ) 2 ． 4 直 埋 电缆 的 防 护 电 缆 的 防 护 十 分 重 要 。 在 用 户 服 务 过 程 中 ， 笔 者 发现 ， 还有相 当一部分施工单 位片面认为 ， 现在 的直 埋电缆已经选用铠装 电缆 ， 再要防护 岂非多此一举 ， 其 实不 然 。从 笔 者 亲 自处 理 的多 起 直 埋 电 缆绝 缘 受 伤击穿 的典 型案例 中， 可 以说 明 电缆 防护工 作是 十 分重 要 的 。 ( 1 )直埋 电缆必须铺砂 和覆盖保 护板 。沿 电缆 全长 的上 下 紧邻 侧 铺 以厚 度 不少 于 1 0 0 mm 的 砂 层 。在电缆全长的上方应覆盖宽度不小 于电缆两侧 各 5 0 mm 的保护板 。保护板宜用混凝 土制作 ， 对于 直 埋场 所 不 易 开 挖 ， 承受 外 力较 小 处 ， 制 作 混凝 土 板 确有困难 时 ， 可考虑用红砖来保 护 。 ( 2 )电缆 应 穿 保 护 管。根 据 国家 有 关 规 程规 定 ， 电缆 通过有振 动和 承受压 力 的各 地段均 应穿保 护 管。 使用前 ， 保 护管应 去除管 口、 内壁 的毛刺 、 尖锐 棱角和杂物 。用镀锌钢管时 ， 管 口应做 成喇叭状 ( 或 在管 口套装 喇叭 口) 。 对于大 截面 、 大 长度 、 大外径 的电缆 穿管 时 ， 为 尽可能减小 电缆牵 引过程 中的摩擦力 ， 可在 管 口放 些滑 石粉 或在 管 口内壁 圆周上 均 匀涂 上 中性 润 滑 脂 ， 特 殊 情 况 下 可 在 管 内灌 满 水 ， 并 在 做 好 的 电缆 端 头 密封 的基 础 上 牵 引 敷 设 。 在 电 缆 敷设 完 毕 后 ， 在 管 口可用麻 丝沥青膏堵 塞 。电缆穿管 的弯 曲半径应不 小 于 所 穿 电缆 的最 小 允 许 弯 曲半 径 ( GB1 2 7 O 6 — 1 9 9 1规定 1 ～3 5 k V 多芯 电缆 ， 其最 小允 许弯 曲半 径 为1 5 ( D+ ) 、 单 芯 为 2 O ( D+ ) ， 其 中 D 为 电缆 实际外 径 ， d为电缆导体直径 ) 。电缆保护管 内径 尺 寸 应 不 小 电 缆 外 径 的 1 ． 5倍 ， 有 一 个 弯 头 时 应 不 小 于2 ． 5倍 ， 有 二个弯头时应 不小于 3 倍 。电缆管 的连 接 应采用 套 接 ( 严禁 焊 接 ) ， 连接应 牢 固 ， 密 封 应 良 好 。 2 ． 5电缆敷设曹后的检查和预 留长度 ( 1 )电缆敷设 前后 的检查 。电缆敷 设前 、 后 都 应着重检查 电缆外护套 和电缆端 头封 帽等是否有擦 伤等破损的现象 ； 检查 电缆导体 的通断情况 ； 检查 电 缆 相 与 相 之 间 、 相 与 金 属 屏 蔽 层 之 间 的 绝 缘 情 况 ( 1 k V电 缆 用 5 0 0 V 兆 欧表 检 测 ， 6 ～ 3 5 k V 电 缆 用 2 5 0 0 V 兆欧 表检测) ； 6 ～3 5 k V单 芯 电缆 的外护层 具 有绝缘 要求 ， 敷设 后应 着重检 查外护 套是 否有 刮 伤、 擦破现象 ， 若有 ， 则应立 即按规范修补 好 。 按 隐蔽 工程 验收 的有关 程序 ， 在确 认 电缆敷设 完毕后 ， 应及 时铺 砂及覆盖保护板 ， 填好 回填 土。并 在所放 电缆 电源端 和负荷端 挂上一一对应 的电缆标 示牌 ， 标 示牌 上应 注 明线 路 的编号 、 电缆 的型号 、 规 格 、 长度 、 起始地点 等 。沿电缆全长路径拐弯 、 接头 、 终端或进 入建筑 物等地段 ， 均应 放置 C1 5型混凝 土 标 志 桩 。 ( 2 )电缆 线 路 的 预 留 长 度 问 题 。为 吸 收 电 缆 在 各 种 环 境 温 度 下 因 热 胀 冷 缩 引 起 的 长 度 变 化 ， 规 程 要求 直埋电缆呈蛇形敷设 。因此 要求在可能 的情况 下 ， 其 电缆 终 端 头 或 中 间 接 头 附 近 应 留有 备 用 长度 ， 以备不 测 ( 因电缆终 端头 和 中间接头处 是绝缘 最 薄 弱 的 环 节 ) 。对 于 因 电 缆 外 径 较 大 ， 通 道 狭 窄 确 实 无 法 预 留备 用 长 度 的 ， 可 灵 活 掌 握 。 电 缆 在 敷 设 过 程 中 要 有 一 定 的弛 度 ， 预 留 长 度 问 题 应 按《 全 国 统 一 安 装 工程预算 定额 —— 工程 量计算 规则 汇编 》 中的规定 执行 ( 见表 2 ) ， 可供 施 工 中参 考 和作 为 工程 结算 的 依 据 。 衰 2电缆预 叠长 度 的规 定 ( m) 项 目名称 预留长 度 说 明 电缆敷 设弛度 、 弯度 、 交叉 2 ． 5 ％ 按全 长计算 ‘ 电缆 进入 建筑物 内 2 ． 0 规 程规定 最小 值 变电所 进 出线 1 ． 5 规 程规定 最小 值 电力电缆 终端 头 1 ． 5 检修余 量 电缆 中问接头 盒 两端 各 留 2 ． 0 m 检修余 量 电缆进 入控 镧及保 护屏 高 +竟 按 盘面 尺寸 高压开 关柜 及低 压 配电屏 2 ． 0 盘 下进 出线 电 缆 至 电 动 机 0 ． 5 不 包 篓 竺 盒 至 地 坪 距 离 3重 要 的提 示 ( 1 )额 定 电 压 为 0 ． 2 3 ／ 0 ． 4 k V 的 三 相 四线 制 系 统 中 ， 三 相 回路 的三根单 芯电缆 宜组成 紧贴 的品字 形 排 列 。 ( 2 )6 ～3 5 k V 单 芯 电力 电缆 ( 铠装 或非 铠装 ) 有呈 品字形排列 敷设 和平行排 列敷 设 ， 平 行排 列敷 设 时 电缆 之 间 间距 应 ≥ 1 D ， D 为 电缆 实 际外 径 。 ( 3 )1 ～3 5 k V 单芯 电力 电缆应 穿 非磁 性 管子 敷设 ( 严禁穿 铁管敷设 ) ， 其金 属屏蔽 层接 地方式 应 按 规 程 要 求 执 行 。 ( 下转第 4 4页) 维普资讯 2 0 0 3年第 5期 No． 5 2 003 电 线 电 缆 El e c t r i c W i r e& Ca b l e 2 0 0 3年 1 O月 oc t ．． 2 003 4使 用 方 法对 拉 线模 使 用寿 命 的 影 响 的缘故。 拉 线模在 长期 的使用 过程 中 ， 模 壁受 到金属 线 材强烈 的摩擦 与冲刷作用 ， 会产 生磨损现象 ， 最 常见 的是 在 工 作 区 线 材 入 口处 出现 环 形 沟槽 ( 凹痕 ) 。拉 线模环 沟的 出现 ， 加剧 了模孔 的磨损 。 因为环 沟上因 松动 而剥 落 的 模 芯 材 料 小 颗 粒 被 金 属 线 带入 模 孔 工 作区和定径区 ， 起着磨料 的作用 ， 而进 入模孔 的线材 则象磨针一样 加剧模 孔的磨损 。如不及 时调换进 行 修 复 ， 那 么环沟将 继续 加速扩 大 ， 使修 复增加 困难 ， 甚 至 有 可 能 在 环 形 沟 槽 较 深 处 出 现 裂 纹 ， 使 模 具 完 全崩碎报 废 。 从经验 中得知 ， 制 定出一 套规范标准 ， 加 强 日常 保养 ， 经常对模子进行检修 是非常经济合算 的事情 。 一 旦模 子 出现 了任何轻微 的磨损 ， 及时进行抛光 ， 则 使模 子 恢 复 到 原 始 抛 光 状 态 所 花 费 时 间 要 短 ， 而 且 模 子 的孔 型 尺 寸 无 明 显 变 化 。 在 拉伸 工艺一 定 的情 况下 ， 拉 伸设备 的使用 方 法对 模 子 的 寿 命 也 有 较 大 的影 响 。线 材 的 拉 伸 轴 线 与模孔 中心线不对 称 ， 将对线 材 和拉线模 产生应 力 作 用 不 均 匀 ， 而 机 械 振 动 产 生 的 冲 击 也 会 对 线 材 和 拉 线模造成 很高 的应 力 峰值 ， 两者 都将加 速模子 的 磨损 。 尤 其是对 于 手工镶模 的模 子 ， 如果模 具 中心线 存在显著 的偏 差 ， 则会加剧模孔 的扩大 ， 导致不均 匀 磨损 ， 使模孔变成椭 圆形 。另外 ， 在拉线 过程 中频繁 地停车也将 增大模 子 的磨 损 ， 这是 因为拉拔 起步 时 的拉应 力造成的摩擦 比正常拉拔 时的摩擦要 大得 多 5 结 束 语 为延 长拉线 模 的使用 寿命 ， 除选择 合适 的模 具 材质 ， 设 计 合理 的孔 型尺 寸 ， 提 高拉 线模 的制 造水 平 ， 使模 孔 表 面 光 洁 度 达 到 工艺 要 求 外 ， 还 必 须 确 定 合理 的道次压缩率 ， 改善拉线模 的使用 条件 ， 在使用 过 程 中注 意模 子 的 日常保 养 ， 应 勤 洗 勤换 ， 并 保 证 拉 伸过程 中具有 良好 的润滑效 果 。 参 考文献 ： Ko n e r S p A， 晏 鹏 飞 译． 碳 化 钨 拉 丝 模 口] ． 湘 钢 译 丛 ， 1 9 9 6 ， ( 2) ： 3 9 — 4 8 ． 孙金 茂 ， 张 建 家． 拉 丝模 现 状 、 发展 趋势 及 国外 修模 设备 综 述 [ J ] ． 上海 金属 ， 1 9 9 1 ， 1 3 ( 3 ) ： 2 3 — 2 6 ． 方琦 ． 国 内 外 硬 质 合 金 拉 丝 模 的 发 展 情 况 [ J ] ． 硬 质 合 金 ， 1 9 9 4， 1 1( 1 )： 5 7 — 63 ． 卢志 晖．新 颖 的 聚 晶 金 刚 石 拉 丝 模 [ J ] ． 磨 料 磨 具 与 磨 削 ， 1 9 8 9， ( 5 )： 41 - 4 4 ． 谢铁桥 ， 于 仁 伟． 我 国拉 丝 模 的 现状 与 发 展 方 向 [ J ] ． 金 属 制 品 ， 1 9 8 9 ， 1 5 ( 3 ) ； 5 - 9 ． 曹清 ． 拉丝模 孔型 对其磨 损 的影响 [ j ] ．金 属 制 品 ， 1 9 9 6 ，2 2 ( 4) ： 38 - 41 ． 任润清 ． 对 拉 丝模 孔 型 主要 参数 的 优化 分 析 [ J ] ． 天 津 冶金 ， 1 9 9 5， ( 4 )： 1 0 — 1 3 ． 孙 明君 ． 拉伸 模的 几何形 状与使 用寿命 的关 系[ J ] ． 硬 质合 金 ， 1 9 8 8， ( 2 )： 22 — 2 3 ． 胡 黄卿． 硬 质合 金 拉丝模 的几何 形状 与使用 寿命 的关 系[ J ] ． 硬 质合 金 ， 2 0 0 0 ， 1 7 ( 1 ) ： 3 9 — 4 2 ． 秦万信 ． 硬 质合 金 拉 丝 模 具 拉拔 角度 的设 计 [ J ] ． 硬 质 合 金 ， 1 9 9 2， 9 ( 1) ： 1 7 — 2 0． ● ● ● ● ● ● ● ●● ● ● ● ● ● ● ●● ● ● ● ● ● ● ● ● ●● ● ● ● ● ● ● ●● ● ● ● ● ● ● ●● ● ● ● ● ● ● ● ●● ●● ● ’ ● ● ●● ●● ● ● ● ● ● ● ●● ● ● ● ● ● ● ● ● ●● ● ● ● ● ● ● ●● ● ● ● ● ● ● ●’ ● ●● ● ( 上 接第 4 O页 ) ( 4 )当交流供 电 回路 由多根 电缆并联 组 成时 ， 应 选 用 同 型 号 、 同规 格 、 同长 度 的 电缆 。 ( 5 )根 据送配 电线 路 的重 要程 度 ， 结 合工 程 实 际 ， 应 选用合适 的 6 ～3 5 k V 电缆 附件 ； 安 装 6 ～ 3 5 k V 电缆 附件接 头 时 ， 应 严 格按 照 电缆 附件 安 装说 明书要求来作业 ， 以确保 附件接 头的安装质量 。 ( 6 )科 学 实 践 证 明 ， 交 接 和 预 防 性 试 验 采 用 直 流耐压试 验 ， 对 6 ～3 5 k V 交 联 电缆 的绝 缘确 有损 伤作 用 。建 议 选用 频 率 为 3 O ～ 7 5 Hz串联 谐 振 耐压 试验 ( 试验要求 交接试验为 2 U。 ， 5 rai n； 预防性试验 为 1 ． 6 Uo ， 5 mi n， 绝 缘 不 击 穿 ) 。据 了解 ， 目前 江 苏 省 电力公 司所属各单 位对 6 ●3 5 k V 交联 电缆 的交接 和预 防 性 试 验 已执 行 3 O ～ 7 5 Hz串 联 谐 振 耐 压 试 验 法 ， 不再使用 直流耐压试 验法 。 4结 束语 当前 ， 1 ～3 5 k V 电力 电缆 广泛采用 直埋 敷设 的 方式 ， 其施 工质量 的好坏 直接关 系到 电力 电缆 能否 正常安全 、 可靠 的运行 。只有 电缆制造 厂 和施工单 位 、 运行使用单位共 同努力 ， 认真贯彻执行相关标准 要求 ， 我们相信 ， 确保 电缆安全运行 的 目的是一定能 够 达 到 的 。 参 考文 献 ： [ 1 ] GB1 2 7 0 6 -- 1 9 9 1 ， 额定 电压 3 5 k V 及 以下 铜芯 、 铝 芯 塑料 绝 缘 电力 电缆[ s ] ． [ 2 ] GB 5 0 2 1 7 —1 9 9 4 ， 电力工 程电缆 设计 规范 [ s ] ． [ 3 ] GB5 0 1 6 8 -- 1 9 9 2 ， 电气装 置安装 工程 电缆 线路施 工及 验收 规 范 [ s ] ． [ 4 ] 江苏省 电力设备 交接 和预 防性试 验规程 [ z ] ． 2 0 0 1年 1 2月． ] ] ] ] ] ] ] ] ] ] 1 2 3 4 5 6 7 8 9 ( L二 l 心 I竺 I I三 维普资讯
