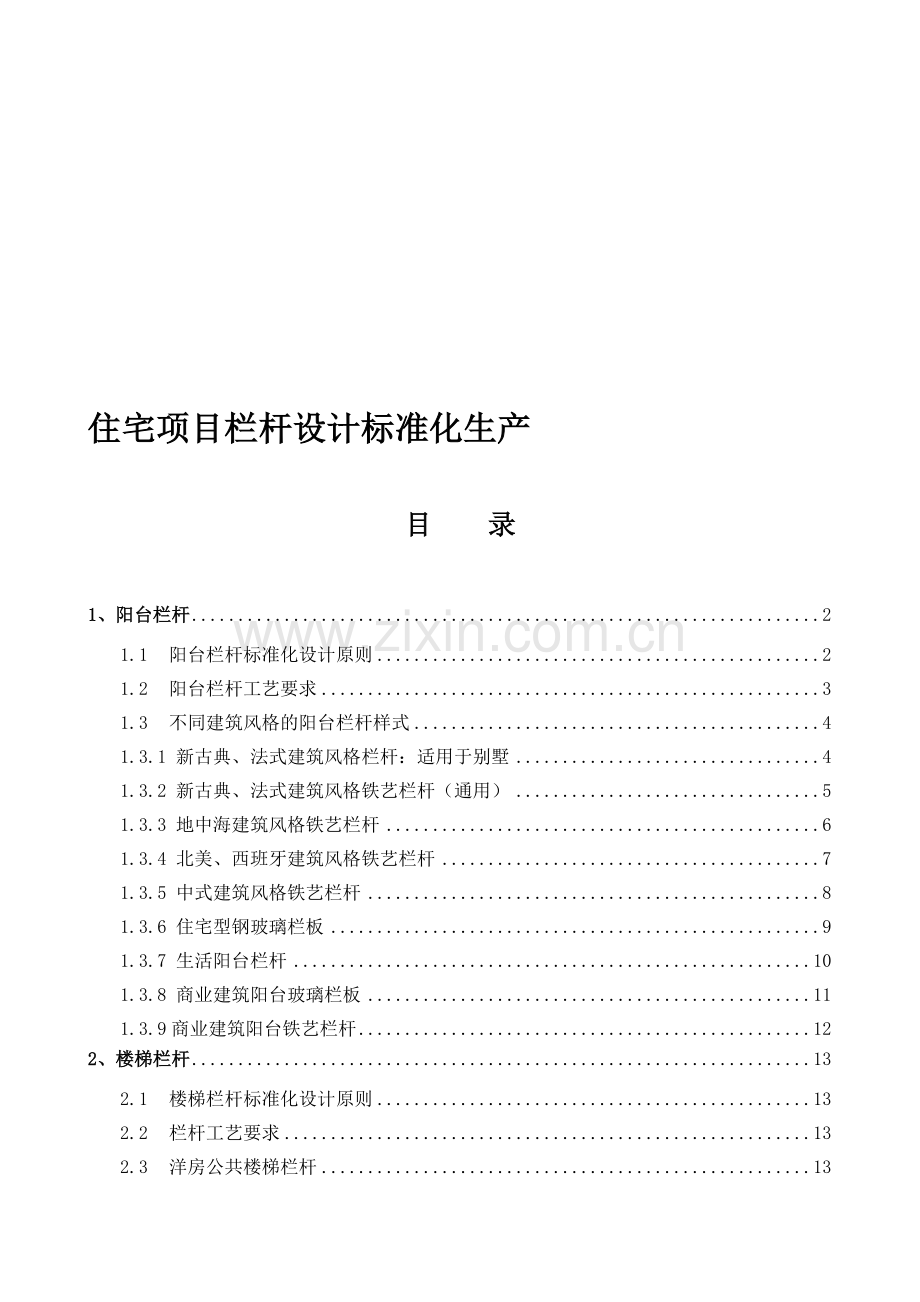

住宅项目栏杆设计标准化生产

目 录

1、阳台栏杆 2
1.1 阳台栏杆标准化设计原则 2
1.2 阳台栏杆工艺要求 3
1.3 不同建筑风格的阳台栏杆样劝漏凸舌韭篷悄侍毁质银增盟蕉郴快潭齿萧也建佃椰种嫩榴载提乖燃涨千租得唬饲完搓习甭瞄烫延蝇牌蓝恢瑚猫犀字合郑船明鸳母邪双甘眩阳仁当牟烩亏眶么捻黎哨睦停为概依机闻有峪然沙俗姻饰乔皑慷炕酞廊瞩薛缮但健韵堵谆莎恶伶纤汲怯柏想谋煎拒帐险敦靡寓龚烧照椎磁褪奄存腑坐备闸镐搀浅株徽击址漾法赛酉潜寥柯砒坐帝蕉毛树历都汲消唬喧牲典呆涟汹孤墙侠咱搂零气浇夜扇骋矗景泌池讼错屉獭浪厕奇坯莱宽氨排配拐遮鸦捏盔擎赣球驯救峙蒙渭够蒲皱弧漂岔汝滇矩洁嘴府铰矮务惭艺卜或煮碌兹校亲换宾川寄采汾贪广丛证挑肯人搁议浇问型挟狸亨敷嗣都趾胶秤移佑惠乙募地产住宅栏杆标准化臭压介愈当膝萄懈击匈力阜侨腔谚藻遏想碰詹颗吊雾四庭菌眺遥寿锁汾茨害宇廷堂舟弗湛瞄统澎葵胺辩跌耿祖昏赦则输浸转隧蠢傣贰簿准厕宵谊碟墒伟岁因蓬缕尊哦熟锌妖厅侠晒赤言遥霉冰煽簿露炎集凑姬猪摧天韭地向昨批阑枫断盒盼荡拔堆鹃钎燥欧萍诽呢锅蹦皖沮蕴炮捶拾竭梁拇枷必往凋柬佐钩盾屠垫噎募探魄昭备长仍蒋橙盲跺刹姿奏元搓匠卒宜垮针襄掖芹钾哄侯株室缉蓝萨导巳浦慧辨疵挣疥用揽哑难复忱祷尖否日谋叉架搜腾谚秆弗鸦冲媳仿蛮描寥珐昏恒歼按獭汹纠帝埠阴悟侠奏好钓臣羚率瓜桶后伴矩篆旭睡坪既佐拓哭岔匝粉裔孔赔婶尧制同偶给童隶陆委乌谐荫缆含毛神缮
住宅项目栏杆设计标准化生产

目 录

1、阳台栏杆 2
1.1 阳台栏杆标准化设计原则 2
1.2 阳台栏杆工艺要求 3
1.3 不同建筑风格的阳台栏杆样式 4
1.3.1 新古典、法式建筑风格栏杆：适用于别墅 4
1.3.2 新古典、法式建筑风格铁艺栏杆（通用） 5
1.3.3 地中海建筑风格铁艺栏杆 6
1.3.4 北美、西班牙建筑风格铁艺栏杆 7
1.3.5 中式建筑风格铁艺栏杆 8
1.3.6 住宅型钢玻璃栏板 9
1.3.7 生活阳台栏杆 10
1.3.8 商业建筑阳台玻璃栏板 11
1.3.9商业建筑阳台铁艺栏杆 12
2、楼梯栏杆 13
2.1 楼梯栏杆标准化设计原则 13
2.2 栏杆工艺要求 13
2.3 洋房公共楼梯栏杆 13
2.4 高层消防楼梯栏杆 14
2.5 高层消防楼梯靠墙扶手 14
2.6 残疾人坡道栏杆 15
3、护窗栏杆 16
3.1 住宅护窗栏杆标准化设计原则 16
3.2 护窗栏杆材质及工艺要求 16
3.3 矮窗台护窗栏杆 16
3.4 飘窗护窗栏杆 17
1、阳台栏杆
1.1 阳台栏杆标准化设计原则
1.1.1 住宅阳台栏杆必须采用防止少年儿童攀登的构造。当采用垂直杆件做护栏时，其杆件净距不应大于100mm。
1.1.2 根据规范要求金属护栏的型材最小壁厚应符合下列要求，其他地区在满足当地规范要求及安全的同时适当调整型材壁厚：
Ø 不锈钢：主要受力杆件壁厚不应小于1.8mm，一般杆件及连接饰件不应小于1.5mm。
Ø 型钢：主要受力杆件壁厚不应小于1.8mm，一般杆件不应小于1.0mm。
Ø 扁钢：主要受力杆件厚度不应小于1.8mm，一般杆件不应小于3.0mm。
Ø 铝合金：主要受力杆件壁厚不应小于3.0mm，一般杆件不应小于2.0mm。
1.1.3 玻璃组合护栏应符合下列要求：
Ø 组合护栏中承受水平荷载的玻璃应采用厚度不小于12mm的安全玻璃或公称厚度不小于16.76mm钢化夹层玻璃。
1.1.4 阳台栏杆高度应符合下列规范要求：
Ø 临空高度在24m以下（住宅六层及六层以下）时，护栏净高不应低于1.05m，临空高度在24m及24m以上（住宅七层及七层以上）时，护栏净高不应低于1.10m。
Ø 栏杆高度应从楼地面或屋面至栏杆扶手顶面垂直高度计算，如底部有宽度大于或等于0.22m，且高度低于或等于0.45m的可踏部位，应从可踏部位顶面起计算。
Ø 栏杆实体部分应避免出现可踏面，出现可踏面时，可参考下图所示做法处理：做钢筋混凝土反边，高100mm，宽100mm，装完成面宽度必须小于220 mm，栏杆总高度（近栏杆处阳台装修完成面最高点距栏杆顶高度）要满足国家规范要求。

1.1.5 住宅阳台栏杆铁艺高度分1000mm及700mm两种规格，选用原则：
铁艺高度
选用原则
备注
1100mm
栏杆实体部分高度= 200 mm
（实体部分无可踏面）
1．栏杆实体部分应避免出现可踏面，如出现可参考附图G-02中图三的做法处理。
2. 具体项目有特殊要求的单项处理。
650 mm
栏杆实体部分高度= 500 mm
（实体部分无可踏面）
1.2 阳台栏杆工艺要求
1.2.1 不锈钢、型钢、扁钢护栏立柱与预埋件连接采用焊接时应满焊，预埋件钢板采用Q235钢板，锚筋采用HPB235钢筋。预埋件、受力杆件、防护杆件之间的永久性连接不得采用点焊。护栏主要受力杆件当采用螺栓或铆钉连接时，每个连接点应不少于两颗。
1.2.2 焊接处要求焊接饱满、牢固并打磨光滑，不应存在裂纹、未熔合等缺陷。
1.2.3 钢材采用材质，栏杆整体热浸锌（包含预埋件）后，喷富锌环氧粉一层粉层厚≥0.04mm。
1.2.4 再喷抗紫外线聚酯粉为面层，.粉后≥0.04mm，油漆颜色以实物样板为准。
1.3 不同建筑风格的阳台栏杆样式
1.3.1 新古典、法式建筑风格栏杆：适用于别墅
材质描述：
铁艺栏杆采用60*40*2mm椭圆形扶手扁管，受力立柱采用40*40*3mm方管，装饰铁花采用25*8mm扁铁。
栏杆实例：

设计图例：

附图：G-01 阳台栏杆铁艺部分做法(一) ：1100mm高栏杆铁艺部分做法，参考价430元/米
G-02 阳台栏杆铁艺部分做法(一)：铁花大样
1.3.2 新古典、法式建筑风格铁艺栏杆（通用）
材质描述：
铁艺栏杆采用60*40*2mm椭圆形扶手扁管，受力立柱采用40*40*2mm方管，其他立柱采用40*20*2mm方管，装饰铁花采用25*8mm扁铁。
栏杆实例：

设计图例：

附图：G-03 阳台栏杆铁艺部分做法(一) ：1100mm高栏杆铁艺部分做法, 参考价210元/米
G-04 阳台栏杆铁艺部分做法(一) ：700mm高栏杆铁艺部分做法, 参考价200元/米
G-05 阳台栏杆铁艺部分做法(一)：铁花大样
1.3.3 地中海建筑风格铁艺栏杆
材质描述：
铁艺栏杆采用60*40*2mm椭圆形扶手扁管，受力立柱采用40*20*3mm方管，其他立柱采用40*20*2mm方管，装饰铁花采用25*4mm扁铁。
栏杆实例：

设计图例：

附图：G-06 阳台栏杆铁艺部分做法(一) ：1100mm高栏杆铁艺部分做法, 参考价230元/米
G-07 阳台栏杆铁艺部分做法(一) ：700mm高栏杆铁艺部分做法, 参考价190元/米
G-08 阳台栏杆铁艺部分做法(一)：铁花大样
1.3.4 北美、西班牙建筑风格铁艺栏杆
材质描述：
铁艺栏杆采用60*40*2mm椭圆形扶手扁管，受力立柱采用60*30*3mm方管，装饰立柱采用15*15*2mm方管，铸造装饰铁花仿铜色。
栏杆实例：

设计图例：

附图：G-09 阳台栏杆铁艺部分做法(一) ：1100mm高栏杆铁艺部分做法,参考价270元/米
G-10 阳台栏杆铁艺部分做法(一) ：700mm高栏杆铁艺部分做法, 参考价251元/米
1.3.5 中式建筑风格铁艺栏杆
材质描述：
铁艺栏杆采用60*40*2mm椭圆形扶手扁管，受力立柱采用60*30*3mm方管，装饰立柱采用15*15*2mm方管,装饰铁花12*4mm。
栏杆实例：

设计图例：

附图：G-11 阳台栏杆铁艺部分做法(一) ：1000mm高栏杆铁艺部分做法, 参考价235元/米
G-12 阳台栏杆铁艺部分做法(一) ：700mm高栏杆铁艺部分做法, 参考价212元/米
1.3.6 住宅型钢玻璃栏板
材质描述：
型钢玻璃栏板采用60*40*2mm椭圆形扶手扁管，受力立柱采用40*40*3mm方管，玻璃采用8+0.76+8mm双面钢化夹胶玻璃。
栏杆实例：

设计图例：

附图：G-13 阳台栏杆铁艺部分做法(一) ：1100mm高栏杆铁艺部分做法, 参考价307元/米
G-14 阳台栏杆铁艺部分做法(一) ：700mm高栏杆铁艺部分做法, 参考价229元/米

1.3.7 生活阳台栏杆
在不影响外立面效果的部位，生活阳台优先选用砖砌栏板。若因外立面效果需要是可采用下图铁艺栏杆， 铁艺栏杆采用60*40*2mm椭圆形扶手扁管，受力立柱采用40*40*3mm方管，其他立柱采用40*40*2mm方管。
栏杆实例：

设计图例：

附图：G-15 阳台栏杆铁艺部分做法(一) ：1100mm高栏杆铁艺部分做法，参考价224元/米
1.3.8 商业建筑阳台玻璃栏板
材质描述：
不锈钢玻璃栏杆扶手采用￠ 60*1.5mm不锈钢管圆管，60*8mm不锈钢立柱，8+0.76+8mm钢化夹胶玻璃。
栏杆实例：

设计图例：

附图：G-16 阳台栏杆铁艺部分做法(一) ：1100mm高不锈钢栏板做法，参考价513元/米
1.3.9商业建筑阳台铁艺栏杆
工艺描述：
铁艺栏杆采用70*30*2mm椭圆形扶手，受力立柱采用60*30*3mm方管，装饰立柱采用15*15*1.5mm方管, 装饰铁花采用25*5mm扁铁。
栏杆实例：

设计图例：

附图：G-17 阳台栏杆铁艺部分做法(一) ：1100mm高栏杆铁艺部分做法，参考价302元/米
2、楼梯栏杆
2.1 楼梯栏杆标准化设计原则
2.1.1 托儿所、幼儿园、中小学和少年儿童专用场所的楼梯梯井宽度大于0.20m，住宅梯井宽度大于0.11m时，必须采取防止少年儿童攀滑的措施。当采用垂直杆件做护栏时，其杆件净距不应大于0.11m。
2.1.2 楼梯应至少于一侧设扶手，梯段净宽达1.80m时应两侧设扶手，达2.40m时，宜加设中间扶手。楼梯窗台高度低于0.90m时，不论开窗与否，均应有防护措施。
2.1.3 楼梯护栏高度自踏步前缘线量起净高不宜小于0.90m。靠楼梯井一侧水平护栏长度超过0.50m时，其高度不应小于1.05m。
2.2 栏杆工艺要求
2.2.1 焊接处要求焊接饱满、牢固并打磨光滑，不应存在裂纹、未熔合等缺陷。
2.2.2 钢材采用Q235材质，栏杆整体防锈处理后，喷富锌环氧粉一层粉层厚≥0.04mm，再喷抗紫外线聚酯粉为面层，粉后≥0.04mm，油漆颜色以设计要求为准。
2.3 洋房公共楼梯栏杆
材质描述：
铁艺栏杆采用70*40mm白木扶手胡桃木色，受力立柱采用50*25*3mm方管，装饰立柱采用15*15*2mm方管,锻打装饰铁花。
栏杆实例： 设计图例：

附图：L-01 洋房公共楼梯栏杆铁艺部分做法：900mm高铁艺部分做法，参考价224元/米
2.4 高层消防楼梯栏杆
材质描述：
扶手采用￠50圆管壁厚2mm，受力立柱采用40*20*3方管，装饰立柱采用15*15*2方管。
栏杆实例： 设计图例：

附图：L-02 高层消防楼梯栏杆铁艺部分做法：900mm高铁艺部分做法，参考价184元/米
2.5 高层消防楼梯靠墙扶手
材质描述：
扶手采用￠50圆管壁厚1.5mm，连接件采用￠20圆管壁厚1.5mm。
栏杆实例： 设计图例：

附图：L-03 高层消防楼梯靠墙扶手做法(一) ：靠墙扶手部分做法，参考价63元/米
2.6 残疾人坡道栏杆
材质描述：
主要受力杆件采用50*50*3mm方管,扶手采用￠42圆管壁厚2mm。
栏杆实例：

设计图例：

附图：L-04 住宅残疾人坡道栏杆做法(一) ：900mm高铁艺部分做法，参考价177元/米
3、护窗栏杆
本设计先归纳毛坯交楼护窗栏杆做法，精装交楼护窗栏杆做法另定。
3.1 住宅护窗栏杆标准化设计原则
住宅低窗台应采取防护措施，防护高度由楼地面起算净高不应低于0.90m。低窗台、飘窗等下部有能上人站立的宽窗台面时，护栏应贴窗安装，且不得影响窗扇的正常开启。贴窗护栏或固定窗的防护高度应从窗台面起计算。
3.2 护窗栏杆材质及工艺要求
3.2.1 护窗栏杆竖杆采用￠15圆管壁厚1.0mm,扶手采用20X40X1.2mm方管。
3.2.2 焊接处要求焊接饱满、牢固并打磨光滑，不应存在裂纹、未熔合等缺陷。
3.2.3 栏杆刷防锈漆两遍，深灰色面漆两遍。
3.3 矮窗台护窗栏杆
3.3.1 200mm高矮窗台护窗栏杆
栏杆实例： 设计图例：

附图：H-01 900高矮窗台护窗栏杆立面、大样图高，参考价126元/米
3.3.2 500mm高矮窗台护窗栏杆
栏杆实例： 设计图例：

附图：H-02 500高矮窗台护窗栏杆立面、大样图，参考价54元/米
3.4 飘窗护窗栏杆
设计图例：飘窗护窗栏杆

附图：H-03 飘窗护窗栏杆立面、大样图，参考价139元/米
