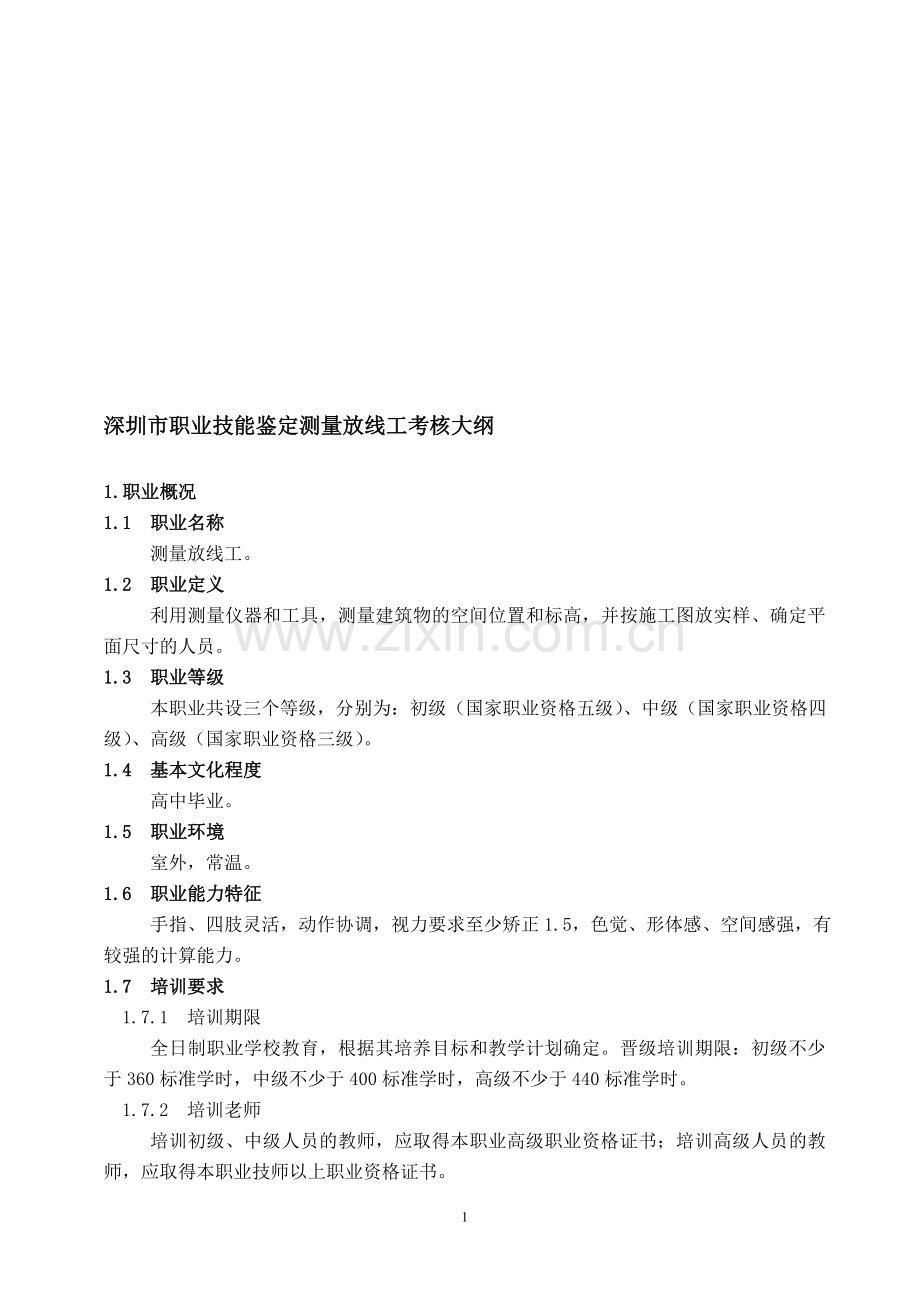

深圳市职业技能鉴定测量放线工考核大纲

1.职业概况
1.1 职业名称
测量放线工。
1.2 职业定义
利用测量仪器和工具，测量建筑物的空间位置和标高，并按施工图放实样、确定平面尺寸的人员。
1.3 职业等级
本职业共设三个等级，分别为：初级（国家职业资格五级）、中级（国家职业资格四级）、高级（国家职业资格三级）。
1.4 基本文化程度
高中毕业。
1.5 职业环境
室外，常温。
1.6 职业能力特征
手指、四肢灵活，动作协调，视力要求至少矫正1.5，色觉、形体感、空间感强，有较强的计算能力。
1.7 培训要求
1.7.1 培训期限
全日制职业学校教育，根据其培养目标和教学计划确定。晋级培训期限：初级不少于360标准学时，中级不少于400标准学时，高级不少于440标准学时。
1.7.2 培训老师
培训初级、中级人员的教师，应取得本职业高级职业资格证书；培训高级人员的教师，应取得本职业技师以上职业资格证书。
1.7.3 培训场地设备
可容纳50名以上学员的教室和模拟施工现场。应有最低的教学设备、工具、检测器具、图表和测量放线专业常用的施工材料、辅助材料。
1.8 鉴定要求
1.8.适用对象
从事测量放线施工的专业人员。
1.8.2 申报条件
——初级（具备下列条件之一者）
（1） 经本职业初级正规培训达规定标准学时数，并取得毕（结）业证书。
（2） 本职业学徒期满。
——中级（具备下列条件之一者）
（1） 取得本职业初级职业资格证书后，连续从事测量放线工工作2年以上，经本职业中级正规培训达规定标准学时数，并取得毕（结）业证书。
（2） 取得本职业初级职业资格证书后，连续从事本职业工作5年以上。
（3） 连续从事本职业工作6年以上。
（4） 取得经劳动保障行政部门审核认定的、以中级技能为培养目标的中等以上职业技术学校本职业毕业证书。
——高级（具备下列条件之一者）
（1） 取得本职业中级职业资格证书后，连续从事本职业工作4年以上，经本职业高级正规培训达规定标准学时数，并取得毕（结）业证书。
（2） 取得本职业中级职业资格证书后，连续从事本专业工作7年以上。
（3） 取得高级技工学校或经劳动保障行政部门审核认定的、以高级技能为培养目标的高等以上职业学校本职业毕业证书。
（4） 取得本职业中级职业资格证书的大专专业或相关专业毕业生，并连续从事测量放线工工作2年以上。
1.8.3 鉴定方式
分理论知识考试与技能操作考核。理论知识考试采用笔试，技能操作考核采用现场实际操作方式进行。两项考试（核）成绩均实行百分制，皆达60分以上者为合格。
1.8.4 考评人员与考生配比
理论知识考试每30名考生配备1名考评员，技能操作考核每10名考生配备1名考评员。实操考试不应少于2考评员。
1.8.5 鉴定时间
各等级的理论知识考试时间为120min，各等级的技能操作考核时间按考核内容确定，不得超过180min。
1.8.6 鉴定场所设备
理论考场不少于40㎡，能放置20-30套课桌椅、讲台、黑板等教学用具，并有良好的照明、通风条件和安静的环境。操作考场，能适合测量放线工进行模拟（现场）操作和安装需要的面积。测量放线工专用材料和辅助材料能满足考核需要。

2、基本要求
2.1 职业道德
2.1.1 职业道德基本要求
2.1.2 职业守则
（1）遵守国家相关法规和有关规定。
（2）热爱本职工作，自觉履行测量放线工工作职责。
（3）互相协作，密切配合，共同完成任务。
（4）听从指挥，服从分配，遵守劳动纪律。
（5）做到安全、文明施工，杜绝事故，防患未然。
（6）树立质量第一的思想，做到精益求精，确保工程质量。
（7）工作认真负责，严于律己，不骄不躁，吃苦耐劳。
（8）钻研业务，努力提高专业技能。
2.2 基础知识
2.2.1 相关法律、法规知识
劳动法、建筑法、消防法、合同法等相关条款。
2.2.2 测量放线工须知
（1）测量放线工工程质量标准。
（2）岗位责任制和规范要求。
（3）文明施工及环境保护意识。
（4）安全防范意识。
2.2.3 测量放线工专业基础知识
（1）识图的基本知识，看懂分部分项施工图，并能校核小型、简单建筑物平、立、剖面图的关系及尺寸。
（2）房屋构造的基本知识，熟悉一般建筑工程施工程序及对测量放线的基本要求，本职业与相关职业之间的关系。
（3）建筑施工测量的基本内容、程序及作用。
（4）点的平面坐标（直角坐标、极坐标）标高、长度、坡度、角度、面积和体积的计算方法，一般函数计算器的使用知识。
（5）普通水准仪、普通经纬仪的基本性能、用途及保养知识。
（6）水准测量的原理（视线高法和高差法），基本测法、记录和闭合差的计算及调整。
（7）场地建筑坐标系与测量坐标系的换算、导线闭合差的计算及调整、直角坐标及极坐标的换算、角度交会法与距离交会法定位的计算。
（8）光电测距和激光仪器在建筑施工测量中的一般应用。
（9）经纬仪在两点间投测方向点、直角坐标法、极坐标法和交会法测量或测设点位，以及圆曲线的计算与测设。
（10）制定一般工程施工测量放线方案，并组织实测。
（11）预防和处理施工测量放线中质量和安全事故的方法。

3、鉴定内容

本标准对初级、中级、高级的技能要求依次递进，高级别包括低级的要求。

3.1 初级工
3.1.1理论知识鉴定内容：
项目
鉴定范围
鉴定内容
鉴定比重
备注
知识要求

100%

基
本
知
识
1.制图的基本知识
1.建筑制图的基本知识；
2.投影概念。
25%

2.建筑工程施工图知识
1.建筑工程施工图的作用和基本知识；
2.看懂部分施工图；
3.能校核小型、简单建筑物平、立、剖面图的关系及尺寸。

3.房屋构造的基本知识
1.民用建筑的分类、构造组成；
2.民用建筑中常用的技术名词；
3.工业建筑构造简介；
4.一般建筑工程施工程序及对测量放线的基本要求，与有关工种的工作关系。

专
业
知
识

1.建筑施工测量
1.建筑施工测量的基本内容、程序及作用；
2.测量工作的基本原则；
3.常用数学、物理名词的概念；
4.常用技术名词的含义。

60%

2.测量仪器知识
1.普通水准仪的基本性能、用途及保养知识；
2.水准标尺与尺垫的作用；
3.普通经纬仪的基本性能、用途及保养知识。

3.水准测量和设计标高的测量
1.水准测量的原理、操作程序；
2.短距离水准引测的操作程序；
3.设计标高的测设与抄水平线、设水平桩；
4.方格网法平整场地的施测程序。

4.角度的测量测设与钢尺量距
1.角度测量概念及操作程序；
2.水平角测设的操作程序；
3.角度测量和测设中的注意事项；
4.钢尺量距常用的工具及使用知识；
5.钢尺量距的一般方法及较精确方法；
6.钢尺测设水平距离的注意事项。

5.建筑物的定位放线
1.施测前的准备工作；
2.建筑物定位方法；
3.建筑物放线；
4.基础工程施工测量；
5.墙体工程施工测量。

相关知识

本职业安全技术操作规程、施工验收规范和质量评定标准。
15%

3.1.2实际操作鉴定内容：
项目
鉴定范围
鉴定内容
鉴定比重
备注
技能要求

100%

技
能
要
求

操作技能
1.经维仪、水准仪、水准尺、尺垫、各种卷尺及弹簧秤的用及保养；
2.常用测量手势、信号和旗语，配合测量默契：
3.用钢尺测量、测设水平距离及测设900平面角；
4.安置水准仪(定平园水准)、一次精密定平，抄水平线。设水平桩和皮数杆，简单方法平整场地的施测和短距离水准点的引测，扶水准尺的要点和转点的选择；
5.安置经纬仪(对中、定平)，标测直线，延长直线和竖向投测；
6.妥善保管，安全搬运测量仪器及测具：
7.打桩定点，埋设施工用半永久性测量标志，做桩位的点标记、设置龙门板、线锤吊线、撒灰线和弹墨线；
8.进行小型、简单建筑的定位、放线。
70%

工具、设
备的使用
与维
1.工具的使用与维护
合理使用常用工具和专用工具，并做好维护保养工作。
15%

2.仪器的使用与维护
正确选用操作测量仪器，做好维护保养工作。

安全及其
安全文明生产
正确执行本职业安全技术操作规程。
15%

主要参考书：
1、《土木建筑测量放线工》(初级工) 马遇 孙秉仁
2、《测量放线工》(初级标准、规范、题库) 中国建筑工业出版 胡明安 姚荣华
3、《测量放线工岗位培训教材》(初级) 中国建筑工业出版 王光遐 马国庆

3.2中级工
3.2.1理论知识鉴定内容：
项目
鉴定范围
鉴定内容
鉴定比重
备注
知识要求

25%

基本知识
1.制图基本知识
1.建筑制图的基本知识；
2.投影与正投影的概念及基本性质。

2.建筑识图
1.建筑施工图的基本知识及阅读方法和步骤；
2.阅读总平面图的方法和步骤。熟悉与测量放线有关图纸的阅读，房屋的组成部分及施工程序。

专
业
知
识
1.大比例尺地形图的识读与使用
1.掌握大比例尺地形图的识读方法与使用方法，能应用大比例尺地形图进行有关计算。

60%

2.普通水准仪的操作与检校方法
1.熟悉普通水准仪的构造、轴线关系、操作方法；
2.普通水准仪的检验与校正的方法和步骤。

3.普通经纬仪的操作方法与检校方法
1.普通经纬仪的构造、轴线关系观测程序；
2.水平角、竖直角观测原理与方法及有关计算与记录；
3.普通经纬仪的检验原理、方法及校正的方法和步骤。

4.水准点的行测与平整场地的施测和土方计算
1.水准点的行测方法与要求；
2.场地平整的测量方法及土方计算方法。

5.普通水准仪进行沉降观测
1.水准点及观测点的布设要求；
2.观测的方法与要点及观测周期；
3.根据原始数据进行观测成果整理。

6.测量内业计算的数学知识及函数型计算器的使用
1.测量内业计算的数学知识及内业计算要点；
2.函数型计算器的使用方法。

7.电磁波测距和激光在建筑施工测量中的应用
1.红外测距仪，激光经纬仪，的性能与使用方法。

8.垂准仪及其在施
工测量中的应用
1.垂准仪的性能、特点、使用方法。

9.钢尺丈量与测设水平距离的精确方法
1.钢尺丈量与测设的精确方法及各项改正方法；
2.钢尺丈量的误差来源，钢尺的检定及丈量成果整理。

10.经纬仪在两点间投测方向点
1.直角坐标法，极坐标法，方向线交会法测设点位的方法

11.建筑场地的坐标换算与定位计算
1.运用公式进行建筑坐标系和测量坐标系、直角坐标和极坐标的换算；
2.角角交会法和距离交会法的定位计算。

12.建筑场地的施工控制测量
1.掌握建筑物基线的布设及方格网的布设；
2.施工场地的高程控制网的布设。

13.误差理论知识
1.测量误差的来源，分类及性质。施工测量的各种报差，施测中对量距、水准、测角的精度要求以及产生误差的主要原因和消减方法。

相关知识

1.班组管理知识
1.班组管理的特点、内容、施工计划管理；
2.班组质量、安全、料具、劳动的管理。
15%

2.施工放线方案绘制知识
1.一般工程施工放线方案编制知识。

3.2.2实际操作鉴定内容：
项目
鉴定范围
鉴定内容
鉴定比重
备注
技能要求

100%

操
作
技
能
1.普通测量仪器的使用
1.普通水准仪和经纬仪的操作、检校要熟练掌握。
70%

2.水准点的引测平整场地施测及土方计算
1.根据施工需要引测水准点抄平；
2.场地平整测量及土方计算。

3.经纬仪在两点间的投测方向
1.用经纬仪进行两点间的方向投测；
2.用直角坐标法，极坐标法和交会法测量或测设点位。

4.用普通水准仪进行沉降观测
1.水准点和观测点的布设：
2.观测方法及观测成果整理。

5.建筑场地上的施工测量及地下拆迁物的测定
1.根据场地地形图或控制点进行场地布置和地下拆迁物的测定。

6.建筑红线桩坐标换算与核测
1.根据红线桩的坐标校核其边卡、夹角是否对应，并实地进行检测。

7.根据红线桩或测量控制点测设场地控制网成主轴线
1.掌握由己知控制点测设控制网成主轴线的方法。

8.建筑物的定位放线
1.按平面控制网进行定位放线；
2.按地物相对关系进行定位；
3.熟练掌握从基础到各施工层的弹线方法。

9.皮数杆的绘制和使用
1.能绘制皮数杆；
2.使用方法及要点。

10.构件吊装测量
1.工业建筑与民用建筑预制构件的吊装测设；
2.建筑物的竖向控制及标高传递方法。

11.施工现场线路测设
1.场地内道路与地下，架空管线的定线方法；
2.纵断面测量及绘制纵断面图；
3.坡度测设方法。

l 2.圆曲线的计算与测设
1.曲线主点测设及各要素的计算；
2.圆曲线的详细测设。

13.建筑物地控制网的布设
1.布设施工控制网的方法；
2.测绘各种施工平面图；
3.制定施工放线方案及组织的测设。

工具、设备的使用及维护
1.工具的使用与维护
1.合理使用常用工具和专用工具，并做好维护与保养工作。
15%

2.仪器的使用与维护
1.了解仪器构造，正确选用操作测量仪器，做好维护保养工作。

安全及其他
1.安全文明生产
1.正确执行安全技术操作规程。
15%

参考书目：
1、《测量放线》(中级标准、规范、题库) 中国建筑工业出版 胡明安 姚荣华
2、《测量放线工岗位培训教材》(中级) 中国建筑工业出版 王光遐 马国庆
3、《测量学》（上 下册） 测绘出版社
3.3高级工
3.3.1理论知识鉴定内容
项目
鉴定范围
鉴定内容
鉴定比重
备注
知识要求

100%

基础知识35%
工程识图
1.地形图的应用
2.施工图的内容及识读
8%

工程构造
1.建筑构造的基本知识
2.市政工程的基本知识
7%

工程测量的基本知识
1.工程测量的基本知识
2.地面点位的确定
10%

测量误差的基本理论知识
1.误差传播定律
2.误差理论的应用
10%

专业知识55%
测量仪器的构造、使用及检校保养
1.测量仪器的构造及检校
2.测量仪器的使用及保养
10%

测设工作的基本方法及施工测量前的准备工作
1.点位、曲线、建筑物测设
2.图纸校核、点位校核
10%

施工测量
1.控制测量
2.施工测量
15%

变形观测
1.沉降观测
2.倾斜观测
10%

地形图测绘
1.导线测量
2.地形图测绘
10%

相关知识10%
高新技术在施工测量中的应用
1.全站仪使用
2.GPS在工程中的应用
5%

施工测量的法规和管理工作、安全操作及劳动保护
1.施工测量法规、技术标准
2.施工管理和安全操作
5%

3.3.2实际操作鉴定内容

项目
鉴定范围
鉴定内容
鉴定比重
备注
知识要求

100%

工程定位与检测25%
仪器检校
1.各种测量仪器的检验
2.仪器校正
5%

点位测定
1.交会法定位、导线测量
2.点位计算
10%

点位校核
1.施工图校核
2.水准点、红线桩等校核
10%

施工控制、四等水准测量35%
水平控制网测设
1.施工控制网测设的数据计算
2.施工控制网测设
13%

四等水准测量
1.四等水准测量的实施
2.水准测量计算
12%

变形观测
1.沉降观测
2.倾斜观测
10%

放线方案制定与实施40%
曲线测设
1.各种曲线放线数据计算
2.曲线测设
15%

放线方案编制
1.放线方案编制
2.放线数据准备
15%

高程传递与轴线投测
1.高程传递
2.轴线投测
10%

参考书目：
1、王广进主编 职业技能鉴定教材《测量放线工（高级）》 2005年5月第1版
中国建筑工业出版社（ISBN7-112-07281-6）
