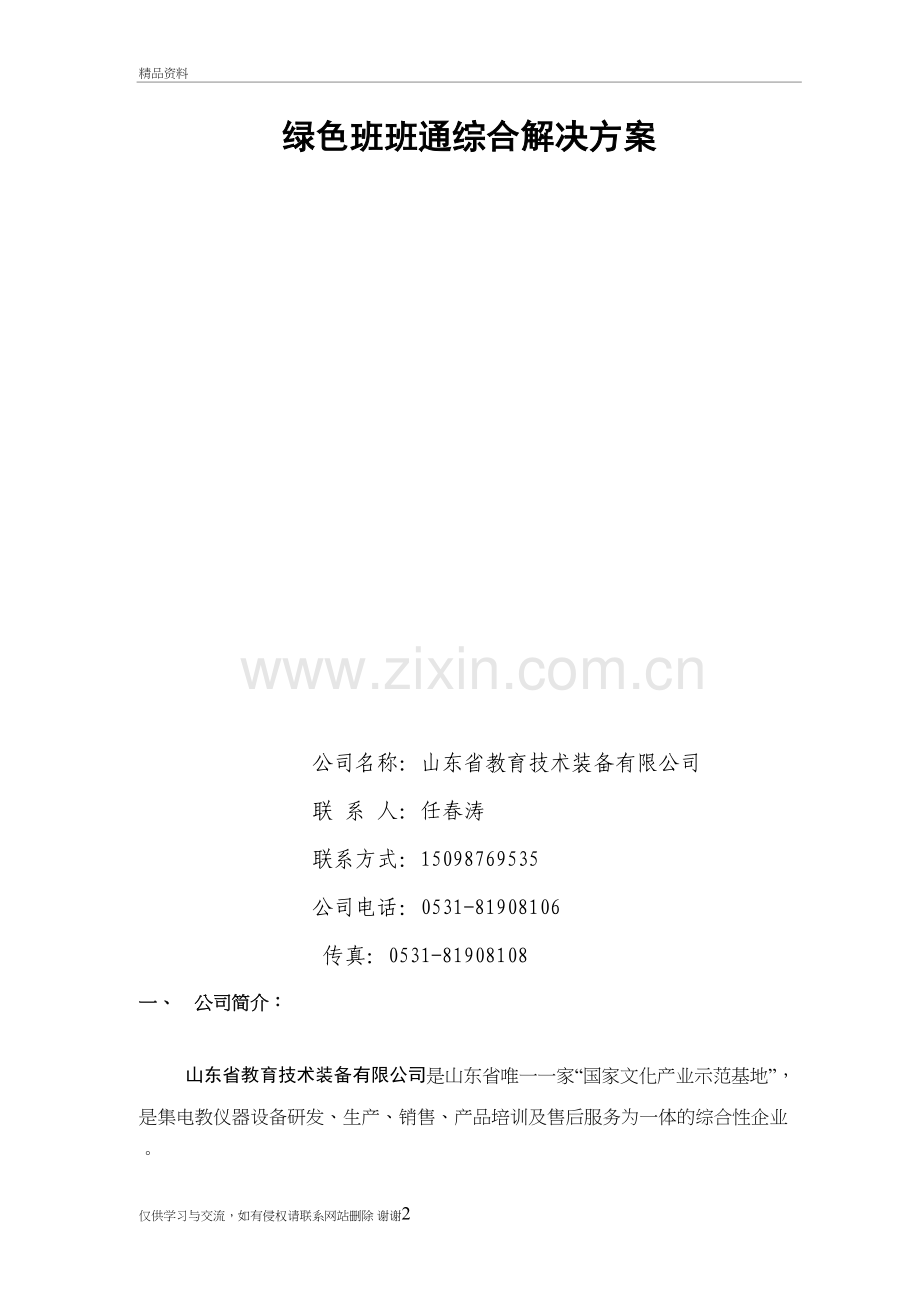

绿色班班通综合解决方案

公司名称：山东省教育技术装备有限公司
联 系 人：任春涛
联系方式：15098769535
公司电话：[phone]
传真：[phone]
一、 公司简介：

山东省教育技术装备有限公司是山东省唯一一家“国家文化产业示范基地”，是集电教仪器设备研发、生产、销售、产品培训及售后服务为一体的综合性企业。
公司专注于山东省教育行业，致力于“自主研发，自我品牌”教学设备，先后推出了适用于国内信息技术教学的自有品牌“易课堂”系列产品，其中“易课堂”触摸—CCD光学影像交互式电子白板，成为国内数字化互动式教学产品的领先品牌。
公司整合各方面的优势资源，以教学仪器设备和特教、康复设备为核心产品，广泛进入中小学教学设备仪器领域。
经过五年的市场拓展，公司组建了一支高绩效团队，搭建了市、县、学校级的教学仪器销售系统平台，确立了“以产品谋市场，以创新求发展”的经营理念，勾画出全国教学仪器设备龙头企业的宏伟蓝图

二、 绿色班班通产品配置：

1、 方案搭配图：

2、 方案配置清单：
编号
货物名称
品
牌
规格、型号
数量
货物投标价
交货截止日期
单价
小计
1
投
影
机
NEC
1、LCD液晶技术
2、亮度: 3000 流明, 对比度：500：1，标准分辨率: 1024×768
3、灯炮使用时间5000小时
4、9种背景色校正
5、可以通过电脑控制投影机开关、信号切换、音量及投影图像等。
6、具有RJ45网络接口，实现远程中控, 管理员可以进行精确的控制每一台投影机每周、每天、任意时段的投影机操作程序设置以及不同区域投影机的定时开关机。根据用户的实际情况对于所有投影机进行名称修改（中文名称亦可）；根据不同房间的应用对投影机进行分组管理；
7、具有DVI 接口，机器内置7W扬声器
8、高效防尘双过滤网,双通道散热 双进风口、双出风口。
9、采用冲突风冷系统提高液晶板寿命。

2
投
影
幕
莱特斯
100英寸电动玻珠幕布，防潮环保；亮度系数大于2.2，有效散射角大于30度，比例：4：3,配套含专用投影幕吊架。

3
视频展台
鸿合
中央电教馆班班通综合解决方案检测产品。85万象素，1/3专业CCD镜头，解像度大于650线，12倍光学放大, 10倍数码变焦，自动聚焦，外置12V直流供电，卡片隐藏式全方位遥控器；展台断电信号直通，中控功能，一键切换展台、电脑信号；使用时收放自如、简便、灵活；镜头展开机构，阻尼设计，无附加按钮； 2路RGB输入，2路RGB输出，内置功放功能，标准麦克风6.3输入，LED双臂灯,LED背光板，图像存储16幅图片，具有正负片、冻结、旋转、镜像等功能。收扰最大：510*410*120mm 。三年免费质保，3C、UL认证，教育部认证，产品通过国家自主创新产品认证，产品具备环保认证, ISO9000认证 ISO14001环境体系认证。具中国教育技术协会“展示设备十佳品牌”称号。有生产厂家设在山东的直接分支服务机构。

4
品牌电脑

学校可自备。

5
音响

专业品牌音响，教室悬挂使用。学校各自备。

5
其他

线材、施工等费用。

货物投标合计：

3、产品详细介绍：
3.1 投影机

510C
LCD 板*1
带微镜阵列的LCD（显示宽高比4:3）
分辨率
XGA (1024 x 768)
镜头
手动聚焦
(范围1.7 -2.0)(f=19.8mm-23.7mm)
缩放
光学(比率:1.2)
灯泡
正常模式
210WDC
Eco 模式
168W
灯泡寿命（ECO模式）*2
4000小时（5000小时）
光输出*3
3000 流明 (Eco 模式下约80%)
对比度(白/黑) *3
500:01:00
风扇噪音
35dB(29dB)
图像尺寸
21- 300 英寸
投射距离
0.7m to 11.3m
投射角度
7.9°- 8.3°(Tele) , 9.5°- 10.0°(Wide)
色彩还原
全色彩,16. 77 百万色同时
垂直梯形校正
手动/自动±30 度
同步范围
水平
15kHz -100kHz (RGB : 24kHz 或以上)
垂直
50Hz - 120Hz
输入信号宽度
RGB : 80MHz（最大）
输入端口
计算机输入
数量
2(D-sub 1个,DVI 1个)
D-Sub 迷你15 针(计算机1)
RGB
0.7Vp-p/75Ω?正极
H/V 同步
4.0Vp-p/TTL Level polarity
复合同步
4.0Vp-p/TTL Level polarity
G同步
1.0Vp-p/75Ω (同步)负极
DVI-I 29pin (计算机2)
DVI 数字
T.M.D.S 配置H.D.C .P
DVI 模拟
与计算机1相同
音频输入(与计算机1&2 共享)
0.5Vrms/22kΩ或以上
立体声迷你插孔
立体声L/R
合成输入(与计算机1输入共享)
D-Sub 迷你15 针(与计算机1输入共享)
Y
1.0Vp-p/75Ω(同步)
Cb · Cr ( Pb · Pr)
0.7Vp-p/75?
兼容信号
1080i,720p,480p,480i/60Hz 1080i,576p,576i/50Hz
P rogressive PAL-scan/50Hz, DVD C omponent 视频信号(50/60Hz)
音频输入(与计算机共享)
与计算机1相同
视频输入
RCA 针
复合视频
NTSC/NTSC4.43/PAL/PAL-N/PAL-M/PAL-60/SECAM
1.0Vp-p/75Ω(同步)
2 RCA 针
立体声L( 单声道)/R
0.5Vrms/22kΩ或以上
S-Video 输入
迷你DIN-4 针
Y
1.0Vp-p/75Ω(同步)
C
0.286Vp-p/75Ω
音频输入(与Video 共享)
与Video 相同
输出端口
计算机输出
D-Sub 迷你 15针
仅计算机1能够输出
音频输出
立体声迷你插孔
立体声L( 单声道)/R
可变输出水平. 可选计算机& Video, S -Video 与声音信号输出
控制终端
有线LAN
RJ-45
10/100base-T
PC 控制
迷你D-Sub9 针
RS232
内置喇叭
7W 单声道
环境
操作温度
5°C - 40°C, 20%- 80% 湿度 (无凝结) Eco模式下自动选择在35°C -40°C
储存温度
-10°C- 50°C, 20% -80% 湿度(无凝结)
功率
正常模式
295W
Eco 模式
240W
待机模式(节能模式)
11W（3W）
输入电流
1.6A
电源要求
200- 240V AC, 50Hz/60Hz
资质认证
适用于美国
UL 核准(UL 60950-1), 符合F C C B 级要求
适用于加拿大
U L 核准(C S A 60950-1), 符合DO C 加拿大B 级要求
适用于澳大利亚/新西兰
符合IE C 60950-1, 符合AS /NZS C IS P R .22B 级
适用于中国
C C C 认证，G B 4943, G B 9254,G B17625.1,RoHS认证
适用于欧洲
符合EMC指引(EN55022, EN55024, EN61000-3-2, EN61000-3-3), , 符合低电压指引(EN60950-1, T?V GS 核准)
重量
3.0kg
尺寸(WxHxD)
308mm x 93.5mm x 262mm (不含突出部分)

*1：LCD板的组成单元格中至少99.99%是有效的。
*2：灯泡寿命是指灯泡亮度衰减至标称亮度一半时的平均时间间隔，它与承诺的灯泡保修期无关。
*3：依照ISO21118标准：该标称值代表量产时产品的平均值，而产品的出厂最低值为标称值的80%。
我们保留不通知客户而改变指标的权利。

3.2莱特斯投影幕

100英寸电动玻珠幕布，防潮环保；亮度系数大于2.2，有效散射角大于30度，比例：4：3,配套含专用投影幕吊架。

3.3鸿合视频展台HV-8100

光学部分
镜头12倍光学变焦，10倍电子变焦
聚焦 自动/手动
光圈 自动（带逆光补偿）
照明系统 上部侧臂式光源LED灯（功耗≤1W）
底部内置式冷光源背光板3W

摄像头部分
摄像头 1/3"CCD
总像素 85万像素
正负片转换 可以
清晰度 ≥600电视线
图象输出 1024*768
文本加强 文本/图形模式
自动白平衡

其他参数
中控功能：可一键切换展台、电脑信号，教室无需再配置中控。
输入端口 VGA*2 Video（可选）.Audio（可选）
输出端口 VGA*2 AUDIO*1 S-Video. Video(可选)
数码功能 图象冻结、彩色黑白切换、画面旋转
重量 5.5kg
工作温度 0度~40度
外形尺寸
深度mm*宽度mm*高度mm
510*410*120(关闭时)
510*530*570(打开时)

仅供学习与交流，如有侵权请联系网站删除 谢谢9
三、本方案设计原则
依据提供的硬件环境建设所列需求，本着“质优、适用、价优”的原则，希望能够尽可能帮助用户方开发出更多的使用功能，使用户方的教育资源得到更充分的利用，更好的为教育、教学、管理和社会提供服务。
1）系统设计不单满足当前性能要求、并考虑到今后的扩展能力。
2）选用名牌产品，使整个系统的性能表现优异、运行可靠、维护成本低。并提供所有设备使用说明书、驱动或应用软件光盘、装箱单明细表等相关技术文档及附件。
3）使系统的性能价格比达到最高，“节约资金、多办实事”。
4）本着为用户着想和负责的态度，在安装调试设备过程中会保护教室的环境，不会因施工造成教室墙面大面积破损等环境损坏。并协调好各方面的关系，保证工程质量。
5）在进行安装过程中，将投影机安装至使用方指定位置，对设备进行所需的线缆连接，达到加电即用的目的，并保证提供的所有设备都具有良好的防漏电功能。
四、本地化培训、服务方案：

1、本地化培训方案：公司有专业化的培训队伍，可以按照用户方要求，进行产品使用培训，也可按用户方要求定制专业化的培训计划，使用户能够熟练使用本公司提供的所有产品。

2、本地化售后服务方案：
山东省教育技术装备有限公司立足山东教育，本着“以产品谋市场，以创新求发展”的经营理念，承诺对所提供的产品提供专业化的售后服务，确保用户权益
