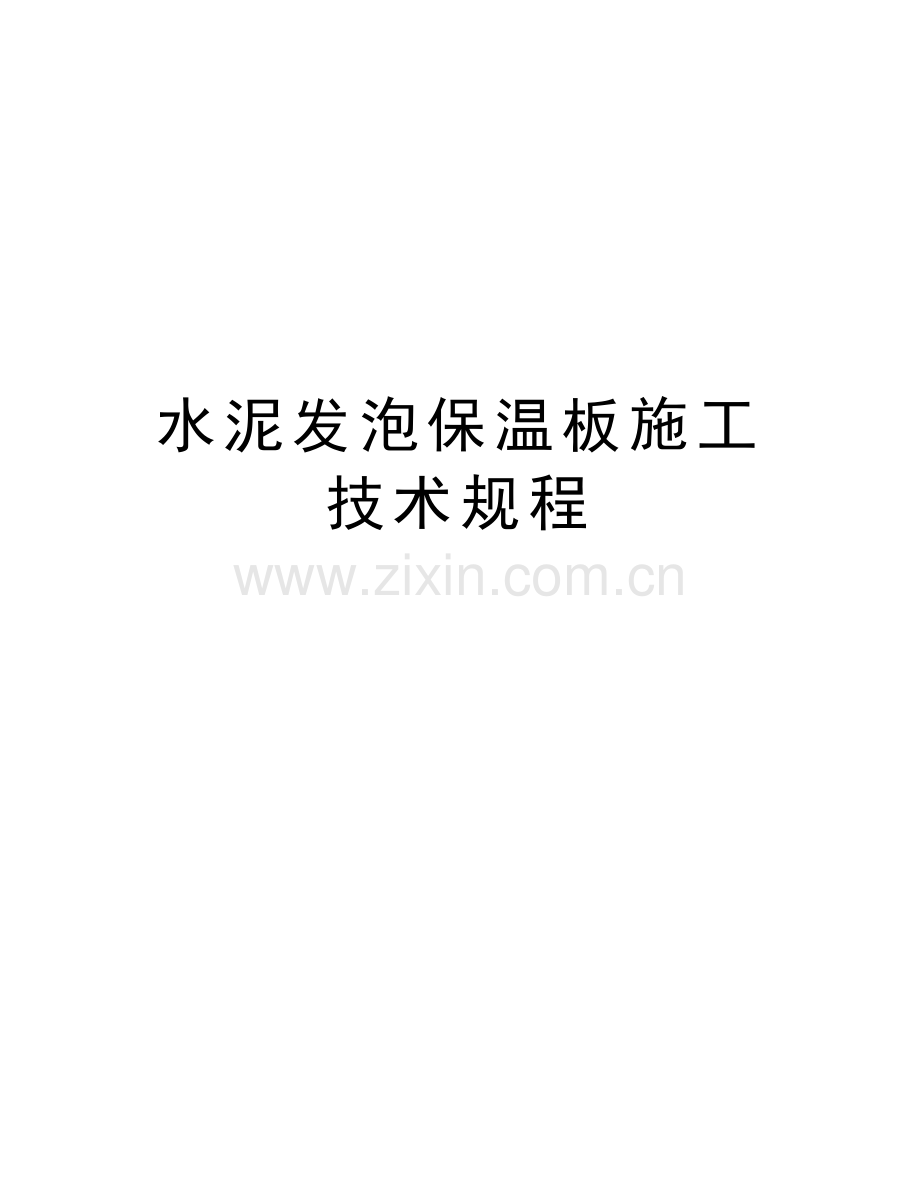

水泥发泡保温板施工技术规程

精品资料
表7.1.3  外墙外保温工程主要验收内容

主要验收内容
现浇泡沫混凝土大模内置
复合饰面板，外挂饰面板，保温层模板，系统配件，现浇混凝土，保温材料，变形缝
泡沫混凝土保温板大模内置
系统配件，保温板，保温浆料，抹面层，变形缝，饰面层
网模现浇泡沫混凝土
基层处理，免拆钢丝网架模板，系统配件，轻钢龙骨，保温材料，抹面层，变形缝，饰面层
硬模现浇泡沫混凝土
基层处理，免拆硬质模板，系统配件，轻钢龙骨，保温材料，抹面层，变形缝，饰面层
粘贴泡沫混凝土保温板
基层处理，粘贴保温板，找平层，抹面层，变形缝，饰面层
幕墙现浇泡沫混凝土
基层处理，轻钢龙骨，保温层模板，系统配件，保温材料，变形缝

泡沫混凝土外墙外保温工程技术规程DB21-2013(报批稿)

辽  宁  省  地  方  标  准  DB21

                                    DB21/TⅩⅩ━2013
                                      JⅩⅩⅩⅩ━2013

泡沫混凝土外墙外保温工程技术规程
Technical specification for external thermal insulation systems of foam concrete
       （报批稿）
     2013━ⅩⅩ━ⅩⅩ发布                      2013━ⅩⅩ━ⅩⅩ实施
辽宁省住房和城乡建设厅
                                          联合发布
辽宁省质量技术监督局
辽 宁 省 地 方 标 准
泡沫混凝土外墙外保温工程技术规程
Technical specification for external thermal insulation systems of foam concrete

      DB21/TⅩⅩ━2013
      JⅩⅩⅩⅩ━2013
主编部门：辽宁省住房和城乡建设厅
批准部门：辽宁省住房和城乡建设厅
        实施日期：2013年XX月XX日
2013  沈阳
辽宁省住房和城乡建设厅文件
辽建发【2013】  号
关于发布辽宁省地方标准《泡沫混凝土外墙外保温
工程技术规程》的通知
各市建委、有关单位：
由辽宁省建筑节能环保协会组织有关单位编制的《泡沫混凝土外墙外保温工程技术规程》，业经审定，批准为辽宁省地方标准，编号为DB21/TXXXX －2013，现予以发布，自201X年X月X日起实施。
本规程由辽宁省住房和城乡建设厅负责管理，辽宁省建筑节能环保协会负责解释。

                                  辽宁省住房和城乡建设厅

                                            年　 月   日

       前    言
根据辽宁省住房和城乡建设厅2011年3月18日《关于印发〈2011年度辽宁省工程建设地方标准编制计划〉的通知》（辽住建［2011］90号）的要求，规程编制组根据辽宁地区实际情况，在广泛调查研究，认真结合泡沫混凝土外墙外保温工程设计、施工及验收的技术特点，经过试验验证和泡沫混凝土工业化生产和工程应用实践。参考有关国内外先进标准，经分析、论证与广泛征求意见的基础上，编制本规程。
本规程的主要技术内容是：1总则；2术语；3基本规定；4性能要求；5设计与施工；6泡沫混凝土外墙外保温系统构造和技术要求；7工程验收。
本规程由辽宁省住房和城乡建设厅归口管理，由辽宁省建筑节能环保协会负责解释。
有关单位在执行本规程过程中，注意总结经验、积累资料，及时将有关意见和建议函告辽宁省建筑节能环保协会（地址：沈阳市和平区太原北街2号省政府综合办公楼A座0208房间，邮政编码：110001），沈阳建筑大学（沈阳市浑南新区浑南东路9号，邮政编码：110168）以供今后修订时参考。
   本规程主编单位： 辽宁省建筑节能环保协会
沈阳建筑大学
   本规程参编单位： 辽宁省建筑科学研究院
辽宁省建筑材料监督检验院
公安部沈阳消防研究所
          中国建筑东北设计研究院有限公司
沈阳大学建筑工程学院
          辽宁恒业广源科技有限公司
辽宁海城大德广消防门业材料有限公司
唐山北极熊建材有限公司
山东省七星实业有限公司
丹东兄弟建材有限公司
北京中科筑城建材科技有限公司
鞍山市中润方园保温材料有限公司
青岛中科旭阳集团有限公司
        北京广慧精研泡沫混凝土科技有限责任公司
辽宁益生宜居环保建材有限公司
                  大连正锐建筑节能股份有限公司
                  沈阳纳天智科技有限公司
                  河南华泰建材开发有限公司
                  唐山六九水泥有限公司
                  大连铭圣德建设工程有限公司
                  营口金桥新型建材科技有限公司
                  营口金辉冶金炉料有限责任公司
本规程主要起草人：唐  明  王晓初  宋怀亮  徐立新  闫振甲  张振秋  卢文成
付洪伟  史凤巧  张建兴  王才智  刘家义 许大伟   刁宏伟
                  吕文朴  刘志波  吕富文  郑殿礼  姚湘桃  张永河  韩述海
       赵世杰  郭  斌  马  燚  吴  昊
本规程审定人员：  张前国  韩克亮  华玉斌  刘德良  徐向军  杨  奎  刘  丽
          目    次
1 总则 1
2 术语 2
3 基本规定 4
4 材料及性能要求 5
4.1 一般规定 5
4.2 系统性能 5
4.3 泡沫混凝土性能 6
4.4 配套材料 7
5 设计与施工 11
5.1设计 11
5.2施工 11
6 泡沫混凝土外墙外保温系统构造和技术要求 14
6.1粘贴泡沫混凝土保温板外保温系统 14
6.2泡沫混凝土保温板大模内置外保温系统 16
6.3快易收口网模板现浇泡沫混凝土外保温系统 18
6.4免拆硬质模板现浇泡沫混凝土外保温系统 20
6.5现浇保温层大模内置外保温系统 21
6.6幕墙现浇泡沫混凝土外保温系统 27
7 工程验收 29
7.1一般规定 29
7.2主控项目 30
7.3 一般项目 31
7.4 验收 31
附录A 泡沫混凝土外墙外保温系统及其组成材料性能试验方法 33
附录B现场试验方法 45
附录C泡沫混凝土外保温系统节点示意图 47
本规程用词说明 55
引用标准名录 56
条文说明 57

CONTENTS
1 General Provisions 1
2 Terms 2
3 Basic Requirements 4
4 Materials and performance 5
4.1 General  5
4.2 System Performance 5
4.3 Foamed Concrete Performance 6
4.4 Supporting Materials 7
5 Design and Construction 11
5.1 Design 11
5.2 Construction 11
6 Structure The External Thermal Insulation Systems of Foamed Concrete.......14
6.1 The External Thermal Insulation Systems of Foamed Concrete Board.....14
6.2 The External Thermal Insulation Systems of Foamed Concrete
Board in Template   16
6.3 The External Thermal Insulation Systems of Cast-in-Situ Foamed
Concrete by Ribbed Formwork 18
6.4 The External Thermal Insulation Systems of Cast-in-Situ Foamed
Concrete by Hard Template 20
6.5 The External Thermal Insulation Systems of Cast-in-Situ Foamed
Concretein Template 21
6.6 The External Thermal Insulation Systems of Cast-in-Situ Foamed
Concrete in Curtain wall 27
7 Acceptance 29
7.1 General 29
7.2 Master Control Item 30
7.3 General Item 31
7.4 Acceptance 31
Appendix A  Materials Performance Testing Method of Systems 33
Appendix B  Testing Method in Construction Site 45
Appendix C  The Node Graph of Thermal Insulation Systems of Foamed Concrete..47
Explanation of Wording in This Standard 55
List of Quoted Standards 56
Explanation of Provisions 57

1 总   则
1.0.1 为规范泡沫混凝土外墙外保温工程的设计、施工及验收，做到技术先进、经济合理、安全适用、确保质量，制定本规程。
1.0.2 本规程适用于24米以下混凝土墙和砌体墙结构为基层的新建民用建筑的泡沫混凝土外墙外保温工程的设计、施工及验收。也可用于24米以下工业建筑、公共建筑和既有民用建筑有保温要求和防火要求的建筑部位。
1.0.3 泡沫混凝土外墙外保温工程的设计、施工及验收除应执行本规程外，尚应符合国家、行业和辽宁省现行相关标准的规定。
2 术   语
2.0.1 泡沫混凝土  foamed concrete
以水泥基胶凝材料、掺合料等为主要胶凝材料，加入外加剂和水制成料浆，也可加入部分颗粒状轻质骨料制成料浆，经发泡剂发泡，在施工现场或工厂浇筑成型、养护而成的含有大量的、微小的、独立的、均匀分布气泡的轻质混凝土材料。
2.0.2 泡沫混凝土外墙外保温系统external thermal insulation systems of foamed concrete
由粘结层、保温层、锚固材料及挂网、抹面层和饰面层构成的建筑外墙外保温系统。
2.0.3 泡沫混凝土保温板 foamed concrete slab
以水泥基胶凝材料、掺合料等为主要胶凝材料，也可加入部分颗粒状轻质骨料，加入外加剂和水，工厂化搅拌制成料浆，经发泡剂发泡、养护、切割等工艺制成的闭孔结构的保温板。
2.0.4 现浇泡沫混凝土 cast-in-situ foamed concrete
以水泥基胶凝材料、掺合料等为主要原材料，加入外加剂和水，现场搅拌、发泡、浇筑成型和养护的泡沫混凝土。
2.0.5 基层墙体 base layer wall
    建筑物中起承重和围护作用的外墙体，可以是混凝土墙体或各类砌体墙体。
2.0.6 界面砂浆 interface treating mortar
用以改善基层或保温层表面粘结性能的聚合物水泥砂浆。
2.0.7 粘结砂浆 adhesive mortar
用于泡沫混凝土保温板与基层之间粘结的聚合物水泥砂浆。
2.0.8 抹面胶浆  rendering coat mortar
由高分子聚合物、水泥、砂为主要材料制成，具有一定变形能力和良好粘结性能的聚合物水泥砂浆。
2.0.9 抹面层  rendering coat
抹在泡沫混凝土保温层上，中间夹有增强网格布，以保护泡沫混凝土保温层，起到防裂、防水、抗冲击等作用的构造层。
2.0.10 饰面层  finish coat
泡沫混凝土外墙外保温系统的外装饰层。
2.0.11 耐碱玻纤网格布 alkali-proof glass fibric
采用耐碱玻璃纤维织造，经有机材料涂覆处理的玻纤网格布。置于抹面层中，以提高抹面层抗冲击强度和抗裂性的增强材料。
2.0.12 镀锌钢丝网  zincified steel mesh
    特指镀锌丝编织网或后镀锌电焊网，用于铺设到抹面胶浆内，增强外保温系统的机械强度和抗裂性能。
2.0.13 机械固定件  mechanical fastener
用于将系统固定于基层上的专用固定件。一般锚固件由塑料钉或具有防腐性能的金属螺钉和带圆盘的塑料套管两部分组成。
3 基本规定
3.0.1 在正常条件下，泡沫混凝土外墙外保温工程的使用年限（即合理使用期）不应少于25年。
3.0.2 泡沫混凝土外墙外保温工程应能适应基层的正常变形而不产生裂缝或空鼓。
3.0.3 泡沫混凝土外墙外保温工程应能长期承受自重、风荷载和室外气候的长期反复作用而不产生有害的变形和破坏。
3.0.4 泡沫混凝土外墙外保温工程应与基层墙体有可靠连接，避免在地震时脱落。
3.0.5 泡沫混凝土外墙外保温工程应具有良好的防水透气性能。
3.0.6 泡沫混凝土外墙外保温复合墙体的保温、隔热和防潮性能应符合《墙体材料应用统一技术规范》GB50574、《民用建筑热工设计规范》GB 50176、《民用建筑节能设计标准实施细则》DB21-1007和《公共建筑节能》GB50189的有关规定。
3.0.7 泡沫混凝土外墙外保温工程各组成部分应具有物理－化学稳定性；使用的材料之间应具有良好的相容性，配套材料及配件的安装应牢固、安全、可靠。
3.0.8 泡沫混凝土外墙外保温材料的燃烧性能应为A级，其界面、粘结、抹面等配套材料也应为A级，复合墙体的防火性能应根据建筑的防火等级满足《建筑设计防火规范》GB50016和《高层民用建筑防火规范》GB50045的规定。
4  性能要求
4.1 一般规定
4.1.1 泡沫混凝土外墙外保温工程所选用材料应符合国家现行产品标准的规定，并应有出厂合格证，以及有效的检验报告，同时满足工程设计和施工的技术要求。系统组成材料性能检验应每年进行1次。
4.1.2 泡沫混凝土应以普通硅酸盐水泥、硫铝酸盐水泥等水泥基材料为主要胶凝材料。
4.1.3 泡沫混凝土外墙外保温工程施工所需材料及配件应配套供应，性能稳定，满足工程的需要。
4.1.4 耐碱玻纤网格布应有化学成分检验报告和保质年限证明。
4.2 系统性能
4.2.1 泡沫混凝土外墙外保温系统应按本规程附录A第A.2节规定进行耐候性检验。经耐候性试验后，不得出现空鼓、剥落或脱落等破坏，不得产生渗水裂缝；
4.2.2涂料饰面泡沫混凝土外保温系统拉伸粘结强度、系统抗拉强度应符合表4.2.2规定，并且破坏部位不得位于各层界面。
表4.2.2  涂料饰面泡沫混凝土外保温系统拉伸粘结强度、系统抗拉强度性能要求
检验项目
粘贴保温板
现浇泡沫混凝土
抹面层与保温层拉伸粘结强度（MPa）
≥0.08，且破坏处应在保温层内
不涉及
系统抗拉强度（MPa）
≥0.06
≥0.036(纯机械连接系统)
或≥0.04(含保温材料)
4.2.3泡沫混凝土外墙外保温系统的主要性能应符合表4.2.3的技术要求。
表4.2.3  泡沫混凝土外墙外保温系统性能要求
检验项目
性能要求
试验方法
抗冲击性
建筑物首层墙面以及门窗口等易受碰撞部位：10J级；
建筑物二层以上墙面等不易受碰撞部位：3J级
附录A第A.5节
吸水量
系统在水中浸泡1h后的吸水量不得大于或等于1.0kg/m2。
附录A第A.6节
耐冻融性能
30次冻融循环后，系统无空鼓、脱落，无渗水裂缝；抹面层与保温层的拉伸粘结强度符合表4.2.2规定。
水中浸泡24h，系统的吸水量小于0.5kg/m2时，不检验耐冻融性能。
附录A第A.4节
保温板热阻
符合设计要求
附录A第A.9节
现浇泡沫混凝土
热阻
抹面层不透水性
2h不透水
附录A第A.10节
保护层
水蒸气渗透阻
符合设计要求
附录A第A.11节
4.2.4泡沫混凝土外墙外保温系统应满足风荷载设计要求。
4.3 泡沫混凝土性能
4.3.1 泡沫混凝土保温板外观质量应平整、无裂缝、无缺棱掉角，其厚度应根据设计要求确定，一般板材长度不宜大于600mm，宽度不宜大于600mm，其规格尺寸和外观尺寸偏差应符合表4.3.1。表4.3.1  泡沫混凝土保温板规格要求      单位：mm
项  目
规格尺寸
尺寸允许偏差
长  度
300，400，500，600
±2.0
宽  度
300，400，500，600
±2.0
厚  度
符合设计要求
不得出现负偏差、正偏差不得超过2.0
对角线
─
≤3.0
4.3.2 无轻集料的泡沫混凝土保温板分为超轻型和普通型，其技术性能应符合表4.3.2的要求。
表4.3.2 泡沫混凝土保温板性能指标
项   目
计量单位
指       标
检验方法
超轻型
普通型
干表观密度
kg/m3
120～140
140～160
160～180
180～250
GB/T 5486
导热系数
W/(m.k)
≤0.048
≤0.05
≤0.053
≤0.060
GB 10294
GB 10295
抗拉强度
MPa
≥0.08
≥0.08
≥0.10
  ≥0.10
附录A第A.7节
抗压强度
MPa
≥0.25
≥0.30
≥0.30
≥0.40
GB/T 11969
尺寸稳定性
%
≤0.5
≤0.5
≤0.7
≤0.7
GB/T 11969
吸水率(体积)
%
≤10
≤10
≤10
  ≤10
GB/T 5486
燃烧性能
¾
A1
A1
A1
A1
GB 8624
软化系数
¾
≥0.6
≥0.6
≥0.7
≥0.7
GB/T 11969
碳化系数
¾
≥0.7
≥0.7
≥0.8
≥0.8

4.3.3外墙外保温系统现浇泡沫混凝土的技术性能应符合表4.3.3的要求。
表4.3.3 现浇泡沫混凝土性能指标
项   目
计量单位
指       标
检验方法
干表观密度
kg/m3
≤180
≤250
≤350
≤450
JG/T 283
导热系数
W/(m.k）
≤0.058
≤0.065
≤0.080
≤0.10
GB 10294
GB 10295
抗拉强度
MPa
≥0.10
≥0.10
≥0.10
≥0.10
附录A第A.7节
抗压强度
MPa
≥0.35
≥0.45
≥0.50
≥0.70
GB/T 11969
线性收缩率
%
≤0.7
≤0.7
≤0.7
≤0.7
JG/T 283
燃烧性能
¾
A1
GB 8624
软化系数
¾
≥0.7
JG/T 283
       4.4 配套材料
4.4.1泡沫混凝土板胶粘剂应符合表4.4.1的规定，且不得在界面破坏。应按本规程附录A第A.8节规定对胶粘剂进行拉伸粘结强度检验。
表4.4.1泡沫混凝土保温板胶粘剂性能指标
项    目
指    标
拉伸粘结强度，MPa
(与水泥砂浆)
常温常态
≥0.60
耐  水
≥0.60
拉伸粘结强度，MPa
(与泡沫混凝土)
常温常态
≥0.08
耐  水
≥0.08
可操作时间，h
¾
1.5～4.0
4.4.2泡沫混凝土板抹面胶浆性能应符合表4.4.2的规定，且不得在界面破坏。应按本规程附录A进行相关性能指标检验。压折比按标准《膨胀聚苯板薄抹灰外墙外保温系统》JG149规定的方法检验。
表4.4.2 泡沫混凝土板抹面胶浆性能指标
项       目
性能指标
拉伸粘结强度，MPa（与保温板）
原强度
≥0.08
耐水强度
≥0.08
压折比
≤3.0
可操作时间，h
1.5～4.0
抗冲击性
3.0J级
吸水量，kg/m2
≤0.5
不透水性
试样抹面层内侧无水渗透

4.4.3耐碱玻纤网格布应满足表4.4.3的性能要求。应按本规程附录A第A12.2条规定检验。
表4.4.3 耐碱玻璃纤维网格布性能指标
项       目
单  位
指  标
网孔尺寸
C型网
mm
4×4
T型网
mm
6×6
单位面积质量
C型网
g/m2
≥160
T型网
g/ m2
≥300
断裂强度（经、纬向）
C型网
N/50mm
≥1200
T型网
N/50mm
≥2000
耐碱断裂强度保留率（经、纬向）
C型网
%
≥75
T型网
%
≥75
断裂拉伸率（经、纬向）
C型网
%
≤5
T型网
%
≤5
4.4.4 镀锌钢丝网应采用后热镀锌的电焊钢丝网或机械编织的热浸镀锌钢丝网，其技术要求见表4.4.4。
表4.4.4 镀锌钢丝网的技术要求
项      目
指      标
后热镀锌电焊网
镀锌丝编织网
钢丝直径，mm
0.8~1.0
0.8~1.0
网孔中心距，mm
12~26
六角形对边距23~28
镀锌层质量，g/m2
≥122
≥50
焊点抗拉力，N
·≥65
¾¾
断丝，处/m
≤1
¾¾
脱焊，点/m
≤1
¾¾
4.4.5 锚栓的性能应符合表4.4.5的性能要求。塑料锚栓由螺钉和带圆盘的塑料膨胀套管两部分构成。金属螺钉应采用不锈钢或经过表面防腐蚀处理的金属制成，塑料钉和带圆盘的塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙烯制成，制作塑料钉和塑料套管的材料，不得使用回收的再利用的材料。
   表4.4.5 锚栓的性能要求
项  目
单位
性 能 指 标
C25混凝土基材
实心砖基材
多孔砖基材
混凝土小型空心砌块基材
加气混凝土基材
单个锚栓抗拉承载力标准值
kN
≥0.60
≥0.50
≥0.40
≥0.30
≥0.3
锚栓圆盘刚度标准值
kN
≥0.50
试验方法
《胶粉聚苯颗粒外墙外保温系统》 JG158
4.4.6 在泡沫混凝土外保温系统中所采用的附件如射钉、密封膏、密封条、金属护角、盖口条等，应分别符合相应的产品标准的技术要求。
4.4.7 胶粉膨胀珍珠岩(或EPS)颗粒找平浆料性能应符合表4.4.7规定。
表4.4.7胶粉膨胀珍珠岩(或EPS)颗粒浆料性能要求
检验项目
性能要求
试验方法
拼缝粘结浆料
找平浆料
干密度(kg/m3)(70℃恒温)
≤300
≤350
JG/T 283
导热系数[W/(m·K)]
≤0.070
≤0.075
GB 10294
GB 10295
软化系数
≥0.5
JG/T 283
线性收缩率(%)
≤0.3
JG/T 283
燃烧性能级别
A1(膨胀珍珠岩颗粒)
A2(EPS颗粒)
GB 8624
粘结强度(MPa)
(养护56d)
干燥状态
≥0.12
附录A第A.7节
浸水48h，
取出后干燥14d
≥0.1
4.4.8外保温工程使用的硅酸钙板应符合现行行业标准《纤维增强硅酸钙板  第1部分:无石棉硅酸钙板》 JC/T 564.1的技术要求。
4.4.9外保温工程使用的水泥刨花板防火级别应为A2级，且应符合现行国家标准《水泥刨花板》GB/T 24312的技术要求。
4.4.10外保温工程使用的陶瓷薄板应符合现行行业标准《建筑陶瓷薄板应用技术规程》JGJ/T 172的要求。
      5 设计与施工
     5.1设计
5.1.1 泡沫混凝土外墙外保温工程设计应选用适宜的外保温系统，不得更改系统构造和组成材料。
5.1.2 泡沫混凝土外墙外保温系统的节能设计应按照《严寒和寒冷地区居住建筑节能设计标准》JGJ26和《居住建筑节能设计标准》DB21/T1476、《公共建筑节能设计标准》DB21/T1477执行。保温层厚度应根据建筑节能标准规定的围护结构各部分的传热系数，结合本地区的气候条件和建筑物的实际情况，经建筑热工计算确定。此外，尚应符合下列规定：
1保温层内表面温度应高于0℃；
2外保温系统应包覆门窗框外侧洞口、女儿墙、封闭阳台以及出挑构件等热桥部位；
3外保温系统应考虑金属固定件、承托件的热桥影响。外保温系统金属固定件、承托件应设有阻热桥结构，阻热桥材料应选用导热系数低于0.38W/(m·K)的工程塑料制品。
5.1.3 泡沫混凝土外墙外保温系统构造按照第6章构造技术要求。
5.1.4 居住建筑的体形系数和窗墙面积比限值应符合《严寒和寒冷地区居住建筑节能设计标准》JGJ26。
5.1.5 泡沫混凝土外墙外保温工程应做好密封和防水构造设计。
5.1.6 泡沫混凝土外墙外保温工程的饰面层宜优先采用涂料、饰面砂浆等轻质材料。
5.1.7 在外保温系统上安装的设备或管道应通过保温层连接杆固定于基层上，并应做密封和防水设计。按设计需要设置在保温层外表面的落水管、空调支架等，应连接在贯穿保温层的保温层连接杆上，保温层连接杆的钢筋混凝土层预埋杆有效预埋深度不得小于80mm，预埋杆直径不应小于ф8㎜，保温层连接杆垂直距离300mm以内无其它保温层连接杆时，该连接杆宜采用三角支撑体。三角支撑体应与基层有效连接。
         5.2 施工
5.2.1 基层墙体应符合《混凝土结构工程施工质量验收规范》GB50204和《砌体工程施工质量验收规范》GB50203的要求。保温层施工前，应进行基层处理；基层表面应清洁，无油污和脱模剂等妨碍粘结的附着物，空鼓、疏松部位应剔除。
5.2.2 保温工程的施工应在基层砌体粉刷水泥砂浆找平层，且施工质量验收合格后进行。
5.2.3 保温工程施工前，外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求并验收合格，门窗框或辅框应安装完毕，并需作防水处理。伸出墙面的消防梯、水落管、各种进户管线和空调器等所需的预埋件、连接件安装完毕，并预留出外保温层的厚度。
5.2.4 泡沫混凝土外墙外保温工程的施工应具备施工技术标准或施工方案，施工人员应具备从业资格。施工方案应包括：外保温方式、材料性能指标、施工工艺要求、工艺特点、各工序质量控制标准、质量验收标准等内容。要做好施工记录。
5.2.5 泡沫混凝土外墙外保温工程施工现场应按有关规定，采取可靠的防火安全措施。
5.2.6 泡沫混凝土外墙外保温工程施工中环境温度不宜高于35℃，不应低于5℃，且24h内不应低于0℃，风力应不大于5级。夏季施工时作业面应避免阳光暴晒。现浇泡沫混凝土保温浆料时，环境温度宜为10-30℃，雨天与雪天不得施工。
5.2.7 泡沫混凝土外墙外保温工程应做好系统在檐口、勒脚处的包边处理；装饰缝、门窗四角和阴阳角等处应做好局部加强网施工；门窗洞口四角抗裂防护层中应预先沿45º方向加铺一层400 mm×300 mm耐碱玻纤网；外门窗框与外墙保温材料之间应用柔性止水砂浆隔断；基层墙体变形缝处应做好防水和保温构造处理。
5.2.8 对于采用粘贴固定的系统，施工前应按本规程附录B.1规定做基层与胶粘剂的拉伸粘结强度检验，粘结强度应不低于0.6MPa，并且应保证70%的粘贴面积。
5.2.9 现浇泡沫混凝土应及时抽样检验泡沫混凝土保温层的密度、厚度和导热系数, 导热系数符合设计要求。
5.2.10 采用氯氧镁水泥泡沫混凝土现浇保温层时，遇有金属构件必须采取特殊防腐措施。
5.2.11 使用氯氧镁水泥泡沫混凝土粘贴保温板系统时，断热锚栓螺钉或螺杆必须使用不锈钢制品，或使用高强度全工程塑料化学锚栓，严禁使用普通螺钉的断热锚栓。
5.2.12 现浇外墙外保温系统使用氯氧镁水泥泡沫混凝土，以及泡沫混凝土保温板使用氯氧镁水泥时，应提供省市级以上检测部门出具的吸潮返卤、翘曲变形及耐水性检测报告，返卤返霜必须符合《玻镁平板》JC688和《不燃无机复合板》GA160标准。
5.2.13保温层外壳上应安装防水透汽件，且每10m2不应少于1个，在防水透汽件保温层进汽口处保温层上宜开设盲孔通入保温层内。
5.2.14散水与保温墙体的缝隙，应使用泡沫塑料棒填实，后用密封膏密封；缝隙上方保温墙体应加装雨水导流板。
5.2.15 泡沫混凝土外墙外保温系统外饰面应设置抗裂分隔缝，分隔缝的间距宜为3m～6m，最大连续墙面面积不得超过36 m2(6m×6m)。
5.2.16禁止直接在保温层上开孔，管道穿墙应预埋套管，并且用密封膏密封，预埋套管应使用低导热系数的工程塑料管。
5.2.17泡沫混凝土外墙外保温工程施工及养护期间，应防止雨水冲刷，外墙阳角及门窗洞口应采取保护措施，严禁踩踏窗口；上料口应采取防污染的措施。工程完工后应防止重物撞击墙面。
5.2.18 工程用泡沫混凝土保温板、胶粘剂、水泥、专用砂浆、玻纤网及锚栓等材料应按计划组织进场，进场材料应贮存在干燥阴凉的场所，按品种、规格和强度等级分别存放，贮存期及条件应符合产品说明书要求。
5.2.19 泡沫混凝土保温板在运输和存放过程中，应轻拿轻放避免破损、受潮或雨水浸泡。
5.2.20施工前应根据工程需要备齐施工机具，专用砂浆搅拌应有强制式砂浆搅拌机，泡沫混凝土保温板应有切割锯。施工机具应有专人管理和使用，定期维护校验。
5.2.21 现浇泡沫混凝土应根据设备和工程条件确定泵送高度，采取有效措施防止漏浆。
     6 泡沫混凝土外墙外保温系统构造和技术要求
     6.1粘贴泡沫混凝土保温板外保温系统
6.1.1  粘贴泡沫混凝土保温板外保温系统的基本构造由基层、界面层、找平层、粘结层、保温层、抹面层和饰面层构成。粘结层材料为胶粘剂，保温层材料为泡沫混凝土保温板，抹面层材料为抹面胶浆，抹面胶浆中满铺耐碱玻纤网格布，门窗口边和墙阳角处宜满铺双层耐碱玻纤网格布；饰面层材料可为涂料或饰面砂浆。在施工时先将保温板粘贴在墙体上并锚固，保温板主要依靠胶粘剂固定在墙体上，同时应使用锚栓进行辅助固定(图6.1.1)。

图6.1.1  粘贴保温板系统
1—抹面层  2—玻纤网  3—保温浆料找平层  4—托挑用保温板   5—大模内置锚栓
6—保温板  7—大模内置锚栓预埋钢筋  8—现浇混凝土外墙  9—保温板拼缝粘合层
6.1.2 系统抹面层中应满铺耐碱玻纤网格布，并用锚栓与基层形成可靠固定，保温板与基层墙体应满粘贴（粘贴面积不小于70%），每平方米应设置8个锚栓；锚栓应设置冷热断桥。
6.1.3建筑物高度在20m以上时，在受负风压作用较大的部位应考虑增加锚栓辅助固定。
6.1.4泡沫混凝土保温板宽度宜为600mm，高度宜为400mm，且每块保温板最少应设置2个锚栓。
6.1.5 粘贴泡沫混凝土保温板系统的基层表面应清洁，无油污、脱模剂等妨碍粘结的附着物。凸起、空鼓和疏松部位应剔除并找平。找平层应与墙体粘结牢固，不得有脱层、空鼓、裂缝，且面层不得有粉化、起皮、爆灰等现象。
6.1.6 粘贴保温板系统应按以下规定进行施工：
1基层表面应喷刷界面砂浆。
2保温板应使用胶粘剂粘贴在基层上，粘贴面积不应小于70%；
3保温板施工完成至少24h之后，进行抹面层施工。
6.1.7 应通过实测确定外保温系统平均热阻。
6.1.8泡沫混凝土保温板用于幕墙内使用时，可不单独设置托挑设施，可利用幕墙龙骨完成托挑。
6.1.9每三层建筑在楼板位置应设置金属托架。
6.1.10粘贴保温板系统保温层设计厚度不宜超过100mm，且不应超过120mm，保温系统外壳上应安装直接连通保温板背面透气层的防水透汽件，并且每30m2不应少于1个。
6.1.11泡沫混凝土保温板应按顺砌方式粘贴，竖缝应逐行错缝；保温板应粘贴牢固，不得有松动和空鼓；墙角处泡沫混凝土保温板应交错互锁(图6.1.11)。

图6.1.11  保温板排板图
6.1.12粘贴保温板系统建筑变形缝内保温板宜使用大模内置方法施工。
6.1.13当粘贴保温板系统符合以上规定时，其保温板导热系数修正系数为1.20，保温浆料找平层的导热系数可不设修正系数。
6.1.14基层墙体处理应符合下列要求：
1基层墙体为烧结砖砌体时，墙体可不做界面处理。墙体外侧应设置防水砂浆找平层，墙面平整度应满足相应技术规定的要求；找平层砂浆和泡沫混凝土保温板胶粘剂应相匹配，以防出现剥落现象。
2 基层墙体为混凝土时，墙面应涂刷界面砂浆，然后粉刷水泥砂浆找平层。基层墙体为加气混凝土砌块或外墙板时，其表面应涂刷界面砂浆，然后粉刷专用抹面砂浆。
6.1.15泡沫混凝土保温板外墙外保温系统的构造应符合下列要求：
1 泡沫混凝土保温板与基层墙面的连接采用粘结砂浆粘结，实际粘结面积应不小于70%，并辅以机械固定；
 2抹面层中应压入耐碱玻纤网格布。建筑物首层墙面应由一层标准型玻纤网格布和一层加强型玻纤网格布组成，二层以上墙面可采用一层标准型玻纤网格布。抹面层的厚度宜为3mm～5mm；
 3 用于辅助机械固定的锚固件应设置在玻纤网格布外侧。对于首层及加强部位应设置在两层网格布之间。对于空心砌块砌体，应采用回拧打结型锚固件。
6.1.16玻纤网格布的铺设应符合下列要求：
1泡沫混凝土保温板外侧应设标准网增强抹面层和饰面层，标准网应位于抹面层中间部位；
2相邻标准网应相互搭接，其搭接长度左右不应小于80mm，上下不应小于100mm；
3不应在墙角处搭接，标准网的搭接处距墙角不应小于200mm。
6.2泡沫混凝土保温板大模内置外保温系统
6.2.1 泡沫混凝土保温板大模内置外保温系统(以下简称保温板大模内置系统)以现浇混凝土外墙做为基层，泡沫混凝土保温板为保温层；在施工时将保温板置于外模板内侧，保温板面向混凝土的部位应做防水处理。并安装锚栓作为辅助固定件；浇灌混凝土后，墙体与保温板以及锚栓结合为一体；保温板表面做保温浆料找平层和胶浆薄抹面层；抹面层中满铺玻纤网，关键部位宜满铺双层玻纤网。外表以涂料或饰面砂浆
