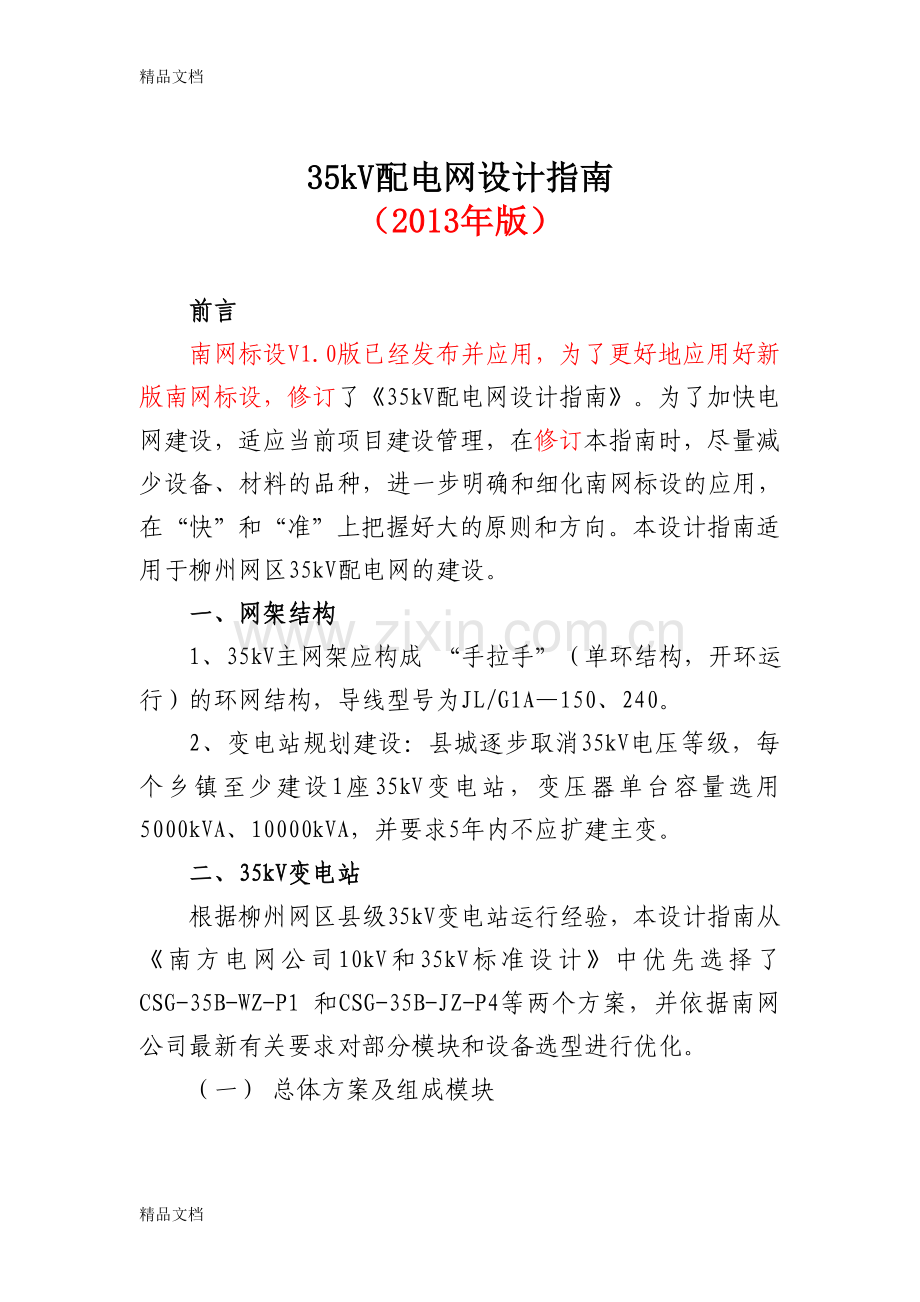

35kV配电网设计指南
（2013年版）

前言
南网标设V1.0版已经发布并应用，为了更好地应用好新版南网标设，修订了《35kV配电网设计指南》。为了加快电网建设，适应当前项目建设管理，在修订本指南时，尽量减少设备、材料的品种，进一步明确和细化南网标设的应用，在“快”和“准”上把握好大的原则和方向。本设计指南适用于柳州网区35kV配电网的建设。
一、网架结构
1、35kV主网架应构成 “手拉手”（单环结构，开环运行）的环网结构，导线型号为JL/G1A—150、240。
2、变电站规划建设：县城逐步取消35kV电压等级，每个乡镇至少建设1座35kV变电站，变压器单台容量选用5000kVA、10000kVA，并要求5年内不应扩建主变。
二、35kV变电站
根据柳州网区县级35kV变电站运行经验，本设计指南从《南方电网公司10kV和35kV标准设计》中优先选择了CSG-35B-WZ-P1 和CSG-35B-JZ-P4等两个方案，并依据南网公司最新有关要求对部分模块和设备选型进行优化。

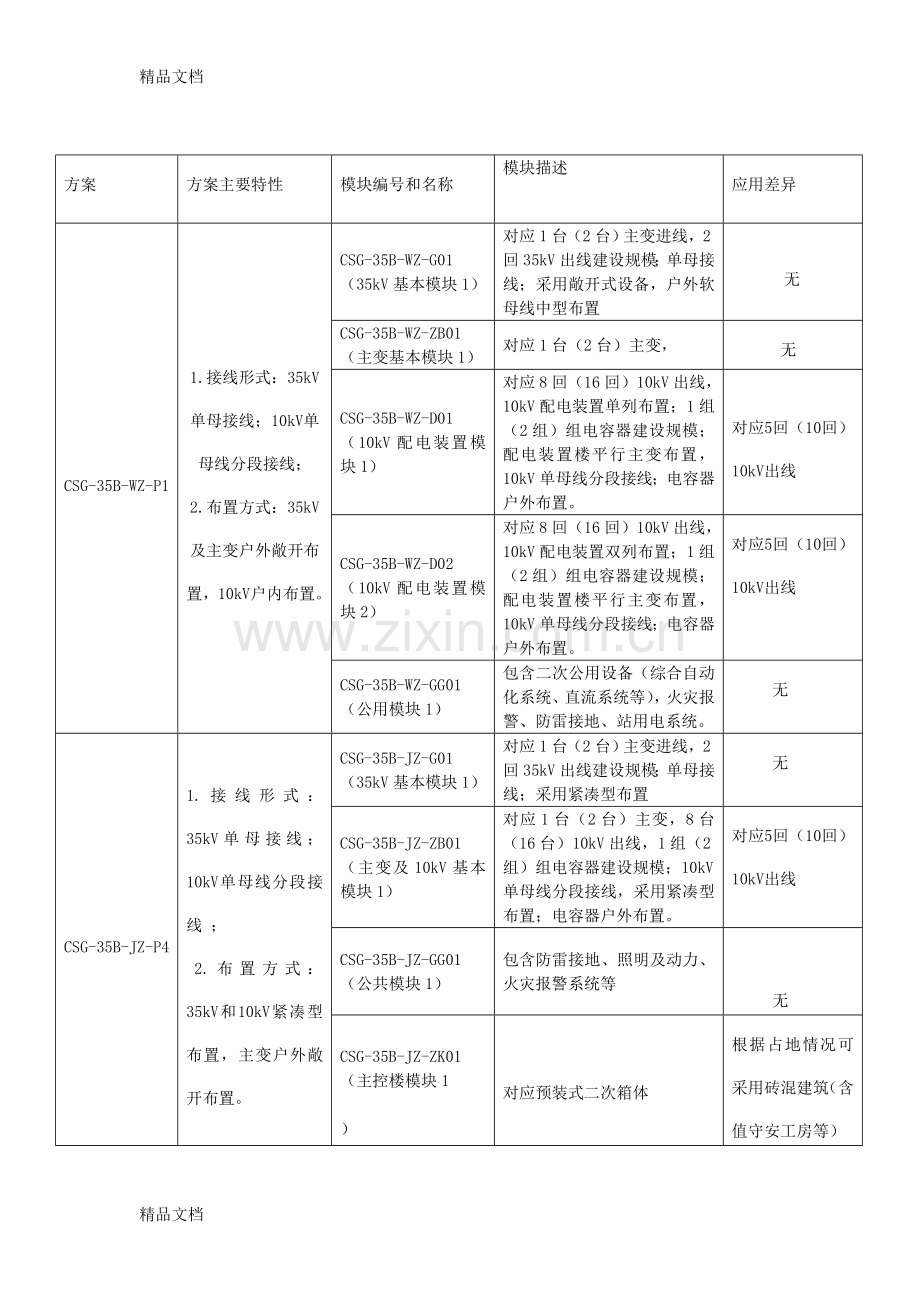

（一） 总体方案及组成模块

方案
方案主要特性
模块编号和名称
模块描述

应用差异
CSG-35B-WZ-P1
1.接线形式：35kV单母接线；10kV单母线分段接线； 2.布置方式：35kV及主变户外敞开布置，10kV户内布置。
CSG-35B-WZ-G01（35kV基本模块1）
对应1台（2台）主变进线，2回35kV出线建设规模；单母接线；采用敞开式设备，户外软母线中型布置

无
CSG-35B-WZ-ZB01（主变基本模块1）
对应1台（2台）主变，
无
CSG-35B-WZ-D01（10kV配电装置模块1）
对应8回（16回）10kV出线，10kV配电装置单列布置；1组（2组）组电容器建设规模；配电装置楼平行主变布置，10kV单母线分段接线；电容器户外布置。
对应5回（10回）10kV出线
CSG-35B-WZ-D02（10kV配电装置模块2）
对应8回（16回）10kV出线，10kV配电装置双列布置；1组（2组）组电容器建设规模；配电装置楼平行主变布置，10kV单母线分段接线；电容器户外布置。
对应5回（10回）10kV出线
CSG-35B-WZ-GG01（公用模块1）
包含二次公用设备（综合自动化系统、直流系统等），火灾报警、防雷接地、站用电系统。
无
CSG-35B-JZ-P4
1.接线形式： 35kV单母接线；10kV单母线分段接线 ；
2.布置方式： 35kV和10kV紧凑型布置，主变户外敞开布置。
CSG-35B-JZ-G01（35kV基本模块1）
对应1台（2台）主变进线，2回35kV出线建设规模；单母接线；采用紧凑型布置
无
CSG-35B-JZ-ZB01（主变及10kV基本模块1）
对应1台（2台）主变，8台（16台）10kV出线，1组（2组）组电容器建设规模；10kV单母线分段接线，采用紧凑型布置；电容器户外布置。
对应5回（10回）10kV出线
CSG-35B-JZ-GG01（公共模块1）
包含防雷接地、照明及动力、火灾报警系统等

世界上的每一个国家和民族都有自己的饰品文化，将这些饰品汇集到一起再进行新的组合，便可以无穷繁衍下去，满足每一个人不同的个性需求。 无

因此不难看出，自制饰品在校园里也大有市场所在。对于那些走在流行前端的女生来说，〝捕捉〞新事物便〝捕捉〞到了时尚与个性。CSG-35B-JZ-ZK01（主控楼模块1

可见“体验化消费” 广受大学生的欢迎、喜欢，这是我们创业项目是否成功的关键，必须引起足够的注意。）

500元以上 12 24%对应预装式二次箱体
根据占地情况可采用砖混建筑（含值守安工房等）

（二）创业弱势分析CSG-35B-JZ-ZD01（站用电系统模块1）

创新是时下非常流行的一个词，确实创新能力是相当重要的特别是对我们这种经营时尚饰品的小店，更应该勇于创新。在这方面我们是很欠缺的，故我们在小店经营的时候会遇到些困难，不过我们会克服困难，努力创新，把我们的小店经营好。包含站用变，配电屏

标题：上海发出通知为大学生就业—鼓励自主创业，灵活就业 2004年3月17日无
CSG-35B-JZ-JC01（警传室模块1）
场地警传室
主控楼为砖混建筑物时，和警传室、资料室及安工房统一规划建设。

（二）模块使用
名称
模块编号
模块主要配置
备注
应用差异
35kV配电装置子模块
WZ-G2-GZ02（35kV出线间隔模块2）
35kV 断路器1组，35kV隔离开关3组（双接地、单接地和双极无接地地各1组）,独立35kV电流互感器1组，35kV线路电压互感器1台，线路侧35kV避雷器1组，35kV限流熔断器1组。
对应户外单母接线和单母分段接线模块
因受场地局限，可采取CT外置断路器形式。
WZ-G2-GZ04（35kV主变进线间隔模块2）
35kV 断路器1组，35kV隔离开关（单接地）1组,独立35kV电流互感器1组。
对应户外单母接线和单母分段接线模块
因受场地局限，可采取CT外置断路器形式。
WZ-G2-GZ05（35kV母线PT间隔模块）
35kV隔离开关（双接地）1组,35kV电压互感器1组，35kV避雷器1组，35kV限流熔断器1组。
对应户外单母接线和单母分段接线模块
无
WZ-G2-GZ06（35kV所用变间隔模块）
35kV站用变1台，35kV隔离开关（单接地）1组，35kV限流熔断1组。

终端35kV变电站的站用变引接35kV线路电源。
WZ-G2-GZ09（35kV单母线模块）

无
JZ-G2-GZ01
2回出线建设规模，终期采用单母接线方案，出线均采用电缆出线
预装式手车柜，配弹操机构真空断路器。含有一次设备、二次设备、基础、照明等
无
10kV配电装置子模块
WZ-G2-DZ01
5回间隔建设规模，终期采用单母分段方案，出线均采用电缆出线，1台10kV电容器组1200kVar。
中置式手车柜，配弹操机构真空断路器，10kV电容器组户外框架式。含有一次设备、基础等
无
JZ-G2-DZ01
6回出线建设规模，终期采用单母分段接线方案，主变进线采用全绝缘铜管母线，出线采用电缆出线
预装式一体化手车柜，配永磁机构真空断路器。含有一次设备、二次设备、基础、照明等
使用弹操一体化机构真空断路器
主变子模块
WZ-G2-ZZ0235kV（主变模块）

容量5000kVA
无
WZ-G2-ZZ0435kV（主变模块）

容量10000kVA
无
公共子模块
WZ-G2-GG01（站用电系统）

无
WZ-G2-GG02（火灾报警主系统）

无
JZ-G2-GG01（电气二次设备室）

根据占地情况可采用砖混建筑（含值守室、资料室、安工房等）
（三）主要设备材料选型
1、主变压器：主变压器容量单台5MVA，终期容量为每台10MVA，远期台数均为两台，电压等级35/10kV，选用三相双卷自冷式有载调压变压器。
2、无功补偿：容性无功补偿容量按主变压器容量的30%配置，配套串联电抗器的感性无功补偿容量按电抗率12%配置。选用组合框架式(包括电抗器、避雷器、户外式隔离开关、放电线圈、铁构件及保护网)。
3、35kV断路器：选用六氟化硫气体单断口断路器，最高运行电压40.5kV，额定工作电流2000A，开断短路电流(有效值)31.5kA ，热稳定电流31.5kA (3s)。
4、35kV隔离开关：采用双柱水平开启GW4形，额定工作电流1250A，额定动稳定电流80kA，额定热稳定电流31.5kA；主刀电动，地刀手动，配CS17机构。
5、35kV电流、电压互感器：采用干式浇注或绝缘绕包干式。
6、 10kV高压开关柜：采用金属封闭铠装移开式开关柜。
7、导体选择：35kV母线及主变引线采用JL/G1A-300型钢芯铝绞线，35kV出线间隔导线与线路导线一致；10kV主母线选取TMY-100×10铜排，10kV高压电缆采用阻燃型电缆，其中主变10kV出线采用ZRB-YJV22-8.7/15-3*400，10kV馈线采用ZRB-YJV22-8.7/15-3*240，10kV电容柜至电容器采用ZRB-YJV22-8.7/15-3*95。
8、二次部分：按无人值班有人值守设计，采用微机型保护测控一体化设备。
9、紧凑站型变电站的设备材料按CSG-35B-JZ-P4方案选取和布置。
（四）土建部分
按无人值班有人值守设计。10kV配电楼基础和变压器基础按终期容量10000 kVA一次建成。
三、35kV线路
（一）架空线路部分
1、气象条件
柳州市、柳江县、鹿寨县中南部、柳城县中南部采用标设中A气象区，采用最大设计风速为25m/s，无覆冰。
鹿寨县北部、柳城县北部、融安县南部采用标设中D气象区，采用最大设计风速为25m/s，覆冰厚度为10mm。
融安县中北部采用标设中E气象区，采用最大设计风速为25m/s，覆冰厚度为20mm。
2、路径方案选择
线路路径应尽量避开建筑物、林区，减少跨越、穿越。变电站出线应与高电压等级线路统一规划走廊。变电站出线段、城镇段、其他走廊狭窄段应按多回线路同杆塔架设设计（含高低压共杆架设）。杆塔布设应充分利用杆塔的使用条件采用较大的档距减少杆塔数量。线路路径方案应考虑2个以上方案作比选。
对原线路进行改造，应首选考虑该线路所供电的变电站新建第二回电源线路后进行,并且改造线路另选走廊建设，减少线路停电。
3、导地线
在城区、街道和绿化区导线选用JKLGYJ-150/25、JKLGYJ-240/30型架空绝缘导线，在E气象区导线选用JL/G1A-150/35、JL/G1A-240/40,其他地区导线选用JL/G1A-150/25、JL/G1A-240/30型钢芯铝绞线。全线架设OPGW光纤复合架空地线，暂时不能架设的需按预留其架线位置设计。OPGW光纤复合架空地线选用24芯松套不锈钢管中心管式，型号规格为OPGW光缆A1,24芯。临时架设的地线或双地线的另一根地线，在10mm以下冰区，地线选用JLB27-55铝包钢绞线；在20mm及以上冰区，地线选用JLB20A-80铝包钢绞线。
耐张角钢塔的导线安全系数取2.5，当有直线水泥杆和直线钢管杆时取3～4。耐张钢管杆的导线安全系数在10mm及以下冰区取8；在20mm及以上冰区取6。地线安全系数原则上大于导线，根据不同的覆冰厚度、导地线配合、荷载计算等具体条件确定并满足相关规程规范要求。特殊地形、特殊档距的导地线应选用相适应的安全系数。
4、绝缘子和金具选型、绝缘配合
悬式绝缘子，在城区、街道段选用SL-35/70型双铁头瓷拉棒绝缘子，其他地段选用LXHY4-70型玻璃绝缘子，禁止采用悬式瓷绝缘子和针式瓷绝缘子。导线悬垂串均采用4片绝缘子，导线耐张串采用5片绝缘子；呼称高30m以上的高跨杆塔增加1片绝缘子，全高超过40m的每10m再增加1片绝缘子。按照设计规范，在重大跨越两侧采用双串双挂点。
常规导线：耐张线夹采用NY压缩型，绝缘导线的耐张线夹采用NJJ型。悬垂线夹采用XGU型。楔形线夹采用NX型。连接线夹采用C型线夹。
光纤复合架空地线和双地线的另一根地线：选用预绞式金具。
5、防雷接地
高跨杆塔按照第4条加强绝缘。进变电站终端塔安装一组带间隙线路避雷器。线路进线段1.5～2km架设避雷线，杆塔接地按照接地电阻要求值比规范值小一级进行设计，接地电阻难以达到要求的加装一组带间隙线路避雷器。
6、杆塔和基础
禁止采用拉线杆塔。城镇及其附近，耐张杆塔采用钢管杆，直线杆塔优先采用水泥单杆（高强度杆），水泥单杆不满足要求时选用钢管杆。杆塔运输和组立困难地区，选用角钢塔。其他地区，耐张杆塔采用角钢塔，直线杆塔采用水泥单杆（高强度杆）、钢管杆或角钢塔，以直线单杆为主，直线单杆不满足要求时依次选用钢管杆、角钢塔，双回路选用钢管杆或角钢塔。穿越高等级线路采用水平排列，直线杆采用双杆。穿过林区采用高跨方式解决线树矛盾。通过铁路、高速公路均采用电缆敷设。
杆塔的选用见角钢塔和钢管杆选用表和直线水泥杆选用表。根据杆塔的设计条件和工程应用条件调整杆塔的档距，使所用杆塔在安全条件下得到最大利用。
角钢塔和钢管杆选用表
气象区
杆塔类型
导线型号
模块
A、D
单回路角钢塔
JL/G1A-150/25
35K-L1 D2
JL/G1A-240/30
35K-L1 D3
E
单回路角钢塔
JL/G1A-150/35
35K-L1E2
35K-L1D3(hf>30m)
JL/G1A-240/40
35K-L1E3
35K-L2D3(hf>30m)
A、D、E
双回路角钢塔
JL/G1A-150/25(35)
35K-L2D2
JL/G1A-240/30(40)
35K-L2D3
A、D、E
钢管杆
JL/G1A-150/25(35)
JL/G1A-240/30(40)
35K-G2D3
直线水泥杆选用表
序号
杆高/m
物资名称
规格
1
15
锥形高强度水泥杆,230mm×15m×125kN.m
Φ230/350×9m+Φ350/430×6m
上段：18φ20+下段：20φ20
2
18
锥形高强度水泥杆,230mm×18m×150kN.m
Φ230/350×9m+Φ350/470×9m
上段：18φ20+下段：22φ20
3
21
锥形水泥杆,270mm×21m×185kN.m
Φ270/390×9m+Φ390/470×6m+Φ470/550×6m
上段：16φ20+中段：20φ20+下段：22φ22
4
24
锥形高强度水泥杆,230mm×24m×235kN.m

7、基础
电杆基础以卡盘基础为主，需要浅埋时可用钢筋混凝土基础。钢管杆采用孔桩基础，需要浅埋时可用阶梯式基础。角钢塔用阶梯式基础。特殊地质条件应采用相适应的基础型式。
基础的受力稳定应与杆塔强度相匹配，以使杆塔使用条件能得到最大利用。
杆塔基础应保护好原有植被，山坡上的基础采用增加埋深的形式来提高基础的稳定性，采用加高基础主柱或高低腿来处理塔基各腿高低不平问题。
转角杆塔基础，应给出中心桩位移要求，根据杆塔特性、基础土壤特性给出杆塔基础的预偏值。
8、其他未提及部分执行南网标设。
（二）电缆线路部分
1、使用场所：用于走廊狭窄、穿越、重要跨越等地段无法采用架空线路进行架设时，采用电缆敷设。
2、电缆敷设方式选择
采用电缆埋管敷设方式。
3、电缆选择
电缆选用YJV22型三芯电力电缆，截面为300mm²。敷设通信光缆。
4、电缆附件
电缆中间头采用JLS-35/3.3冷缩型。与架空线连接的电缆终端头采用户外冷缩WLS-35/3.3型。与变电站连接的电缆终端头采用户内冷缩NLS-35/3.3型。
（三）其他未提及部分执行南网标设。
