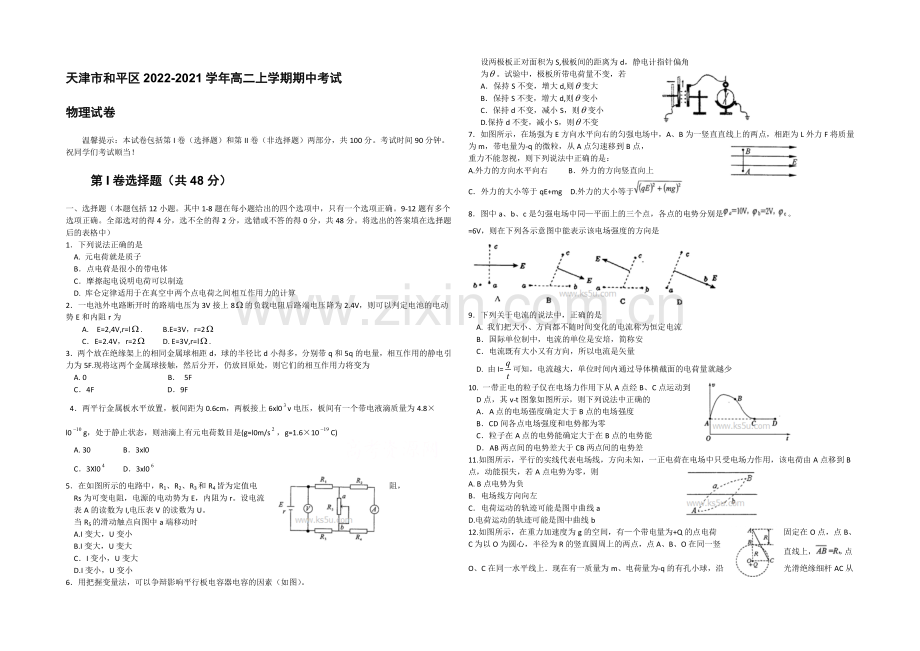

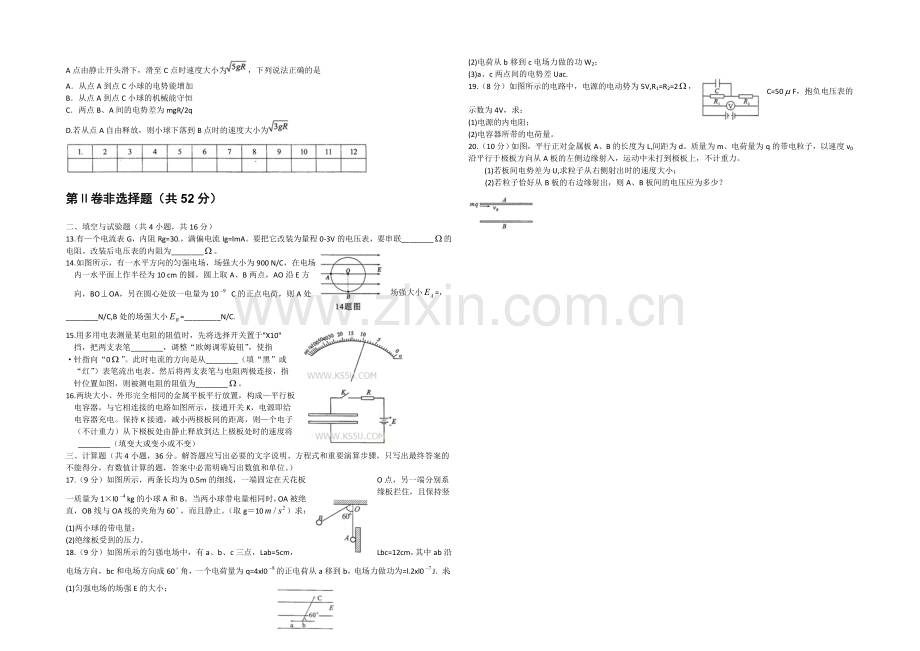

天津市和平区2020-2021学年高二上学期期中考试-物理试卷-Word版含答案.docx

天津市和平区2022-2021学年高二上学期期中考试
物理试卷
温馨提示：本试卷包括第I卷（选择题）和第II卷（非选择题）两部分，共100分。考试时间90分钟。祝同学们考试顺当！
第I卷选择题（共48分）
一、选择题（本题包括12小题。其中1-8题在每小题给出的四个选项中，只有一个选项正确。9-12题有多个选项正确。全部选对的得4分，选不全的得2分，选错或不答的得0分，共48分。将选出的答案填在选择题后的表格中）
1．下列说法正确的是
A. 元电荷就是质子
B．点电荷是很小的带电体
C．摩擦起电说明电荷可以制造
D. 库仑定律适用于在真空中两个点电荷之间相互作用力的计算
2．一电池外电路断开时的路端电压为3V接上8的负载电阻后路端电压降为2.4V，则可以判定电池的电动势E和内阻r为
A. E=2,4V,r=l. B.E=3V，r=2
C．E=2.4V，r=2 D. E=3V,r=l.
3．两个放在绝缘架上的相同金属球相距d，球的半径比d小得多，分别带q和5q的电量，相互作用的静电引力为5F.现将这两个金属球接触，然后分开，仍放回原处，则它们的相互作用力将变为
A. 0 B． 5F
C．4F D．9F
4．两平行金属板水平放置，板间距为0.6cm，两板接上6xl0v电压，板间有一个带电液滴质量为4.8×l0g，处于静止状态，则油滴上有元电荷数目是(g=l0m/s，g=1.6×10C)
A. 30 B．3xl0
C．3Xl0 D．3xl0
5．在如图所示的电路中，R1、R2、R3和R4皆为定值电阻，
Rs为可变电阻，电源的电动势为E，内阻为r。设电流
表A的读数为I,电压表V的读数为U。
当R5的滑动触点向图中a端移动时
A.I变大，U变小
B.I变大，U变大
C．I变小，U变大
D.I变小，U变小
6．用把握变量法，可以争辩影响平行板电容器电容的因素（如图）。
设两极板正对面积为S,极板间的距离为d，静电计指针偏角
为。试验中，极板所带电荷量不变，若
A．保持S不变，增大d,则变大
B．保持S不变，增大d,则变小
C．保持d不变，减小S，则变小
D.保持d不变，减小S，则不变
7．如图所示，在场强为E方向水平向右的匀强电场中，A、B为一竖直直线上的两点，相距为L外力F将质量为m，带电量为-q的微粒，从A点匀速移到B点，
重力不能忽视，则下列说法中正确的是：
A.外力的方向水平向右 B．外力的方向竖直向上
C．外力的大小等于qE+mg D.外力的大小等于
8．图中a、b、c是匀强电场中同—平面上的三个点，各点的电势分别是。
=6V，则在下列各示意图中能表示该电场强度的方向是

9．下列关于电流的说法中，正确的是
A. 我们把大小、方向都不随时间变化的电流称为恒定电流
B．国际单位制中，电流的单位是安培，简称安
C．电流既有大小又有方向，所以电流是矢量
D. 由I=可知，电流越大，单位时间内通过导体横截面的电荷量就越少
10. 一带正电的粒子仅在电场力作用下从A点经B、C点运动到
D点，其v-t图象如图所示，则下列说法中正确的
A．A点的电场强度确定大于B点的电场强度
B．CD间各点电场强度和电势都为零
C．粒子在A点的电势能确定大于在B点的电势能
D．AB两点间的电势差大于CB两点间的电势差
11.如图所示，平行的实线代表电场线，方向未知，一正电荷在电场中只受电场力作用，该电荷由A点移到B点，动能损失，若A点电势为零，则
A. B点电势为负
B．电场线方向向左
C．电荷运动的轨迹可能是图中曲线a
D.电荷运动的轨迹可能是图中曲线b
12.如图所示，在重力加速度为g的空间，有—个带电量为+Q的点电荷固定在O点，点B、C为以O为圆心，半径为R的竖直圆周上的两点，点A、B、O在同一竖直线上，，点O、C在同一水平线上．现在有一质量为m、电荷量为-q的有孔小球，沿光滑绝缘细杆AC从
A点由静止开头滑下，滑至C点时速度大小为，下列说法正确的是
A．从点A到点C小球的电势能增加
B．从点A到点C小球的机械能守恒
C．两点B、A间的电势差为mgR/2q
D.若从点A自由释放，则小球下落到B点时的速度大小为

第Ⅱ卷非选择题（共52分）
二、填空与试验题（共4小题，共16分）
13.有—个电流表G，内阻Rg=30.，满偏电流Ig=lmA。要把它改装为量程0-3V的电压表，要串联________的电阻。改装后电压表的内阻为________。
14.如图所示，有一水平方向的匀强电场，场强大小为900 N/C，在电场
内一水平面上作半径为10 cm的圆，圆上取A、B两点，AO沿E方
向，BOOA，另在圆心处放一电量为10 C的正点电荷，则A处场强大小=，________N/C,B处的场强大小=_________N/C.
15.用多用电表测量某电阻的阻值时，先将选择开关置于"X10"
挡，把两支表笔________，调整“欧姆调零旋钮”，使指
·针指向“0”。此时电流的方向是从________（填“黑”或
“红”）表笔流出电表。然后将两支表笔与电阻两极连接，指
针位置如图，则被测电阻的阻值为________。
16.两块大小、外形完全相同的金属平板平行放置，构成—平行板
电容器，与它相连接的电路如图所示，接通开关K，电源即给
电容器充电。保持K接通，减小两极板间的距离，则—个电子
（不计重力）从下极板处由静止释放到达上极板处时的速度将
________（填变大或变小或不变）
三、计算题（共4小题，36分。解答题应写出必要的文字说明、方程式和重要演算步骤，只写出最终答案的不能得分，有数值计算的题，答案中必需明确写出数值和单位。）
17.（9分）如图所示，两条长均为0.5m的细线，一端固定在天花板O点，另一端分别系一质量为1×l0kg的小球A和B。当两小球带电量相同时，OA被绝缘板拦住，且保持竖直，OB线与OA线的夹角为60，而且静止。（取g＝10）求：
(1)两小球的带电量；
(2)绝缘板受到的压力。
18.（9分）如图所示的匀强电场中，有a、b、c三点，Lab=5cm，Lbc=12cm，其中ab沿电场方向，bc和电场方向成60角，一个电荷量为q=4xl0的正电荷从a移到b，电场力做功为=l.2xl0J．求：
(1)匀强电场的场强E的大小；
(2)电荷从b移到c电场力做的功W2；
(3)a、c两点间的电势差Uac.
19.（8分）如图所示的电路中，电源的电动势为5V,R1=R2=2，C=50F，抱负电压表的示数为4V，求：
(1)电源的内电阻；
(2)电容器所带的电荷量。
20.（10分）如图，平行正对金属板A、B的长度为L,间距为d。质量为m、电荷量为q的带电粒子，以速度v0沿平行于极板方向从A板的左侧边缘射入，运动中未打到极板上，不计重力。
(1)若板间电势差为U,求粒子从右侧射出时的速度大小；
(2)若粒子恰好从B板的右边缘射出，则A、B板间的电压应为多少？
