汽车制动衬片剪切强度试验机.doc

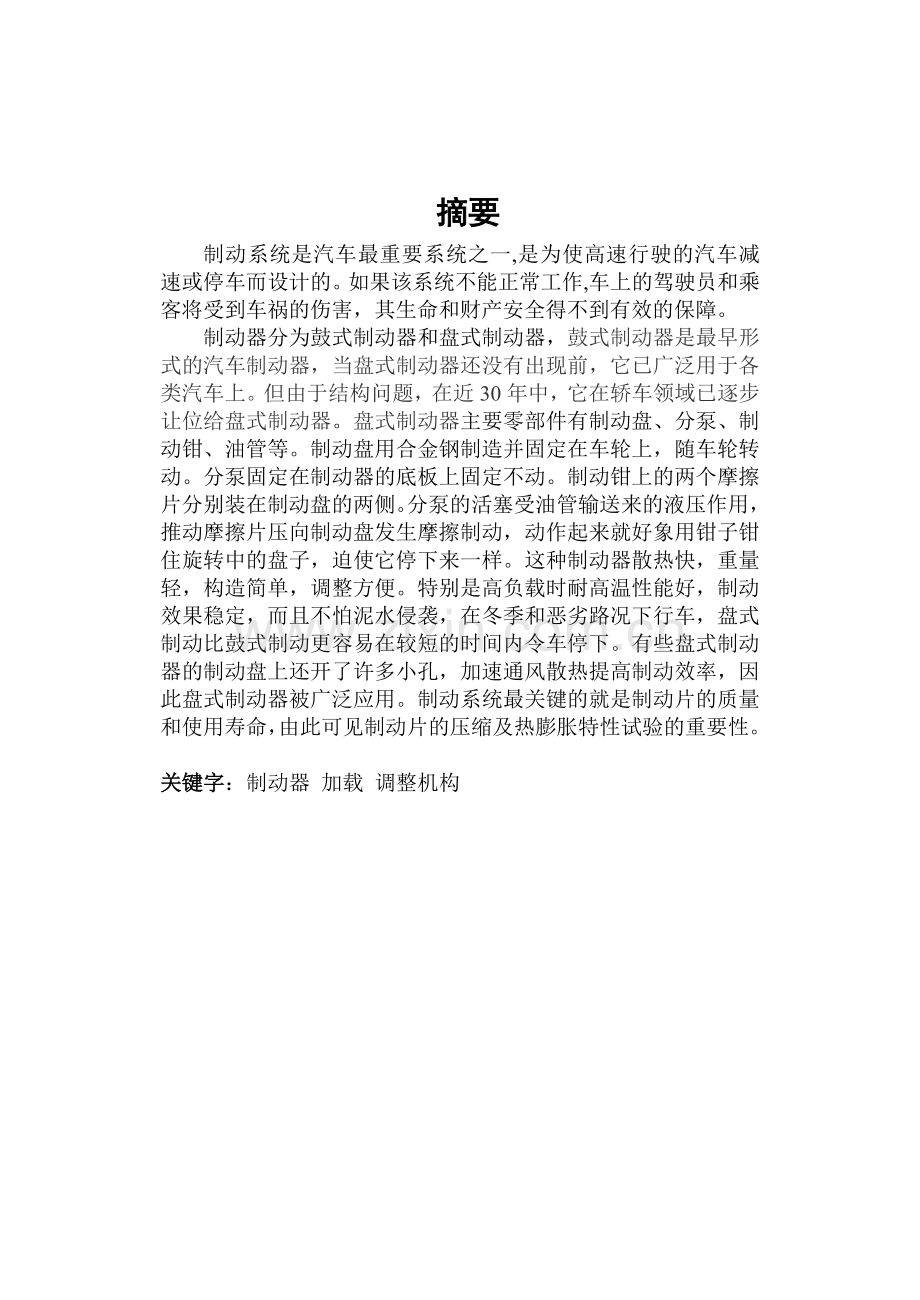

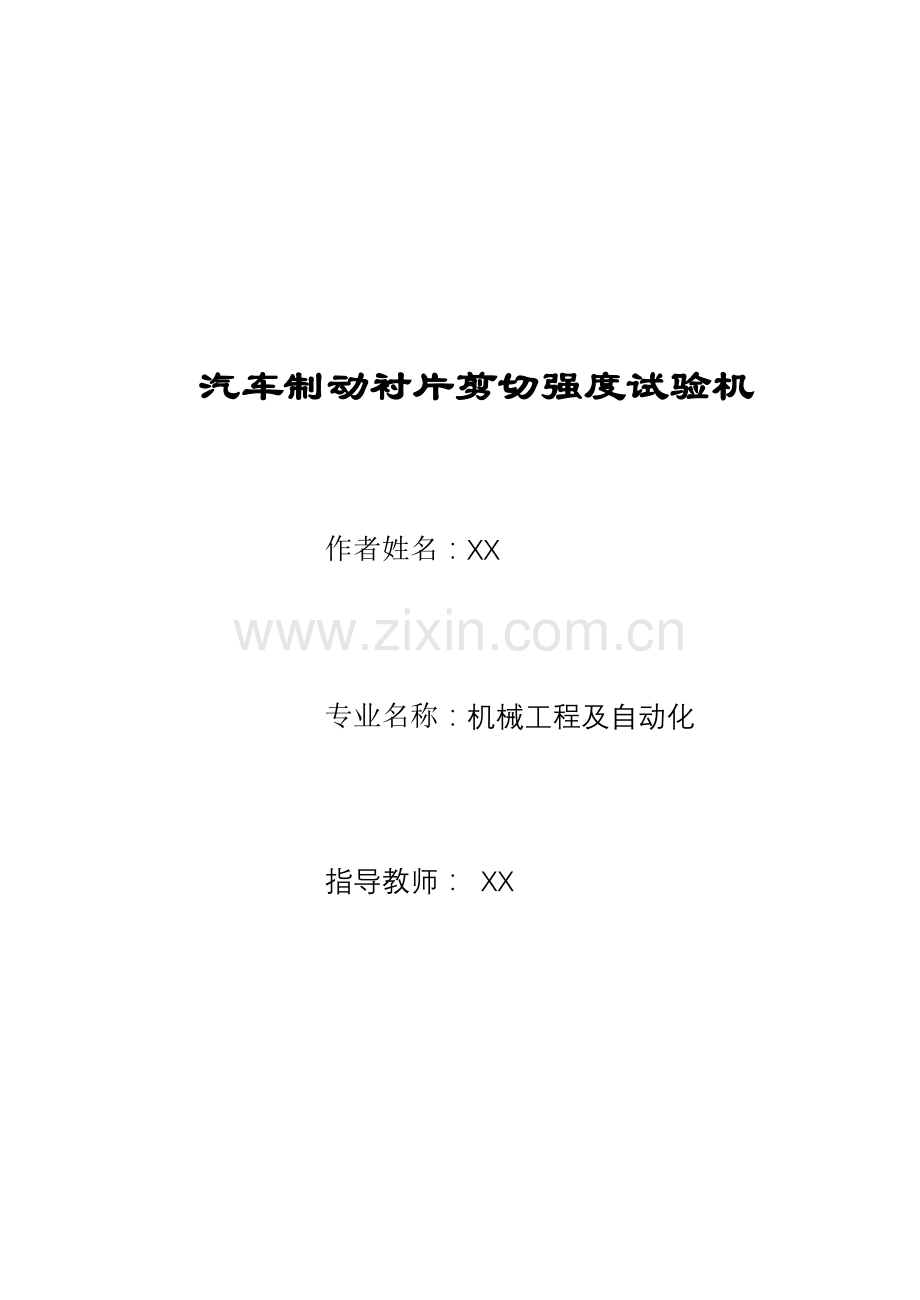

汽车制动衬片剪切强度试验机作者姓名：XX专业名称：机械工程及自动化指导教师： XX摘要制动系统是汽车最重要系统之一,是为使高速行驶的汽车减速或停车而设计的。如果该系统不能正常工作,车上的驾驶员和乘客将受到车祸的伤害，其生命和财产安全得不到有效的保障。制动器分为鼓式制动器和盘式制动器，鼓式制动器是最早形式的汽车制动器，当盘式制动器还没有出现前，它已广泛用于各类汽车上。但由于结构问题，在近30年中，它在轿车领域已逐步让位给盘式制动器。盘式制动器主要零部件有制动盘、分泵、制动钳、油管等。制动盘用合金钢制造并固定在车轮上，随车轮转动。分泵固定在制动器的底板上固定不动。制动钳上的两个摩擦片分别装在制动盘的两侧。分泵的活塞受油管输送来的液压作用，推动摩擦片压向制动盘发生摩擦制动，动作起来就好象用钳子钳住旋转中的盘子，迫使它停下来一样。这种制动器散热快，重量轻，构造简单，调整方便。特别是高负载时耐高温性能好，制动效果稳定，而且不怕泥水侵袭，在冬季和恶劣路况下行车，盘式制动比鼓式制动更容易在较短的时间内令车停下。有些盘式制动器的制动盘上还开了许多小孔，加速通风散热提高制动效率，因此盘式制动器被广泛应用。制动系统最关键的就是制动片的质量和使用寿命，由此可见制动片的压缩及热膨胀特性试验的重要性。关键字：制动器 加载 调整机构 AbstractAutomotive braking system is one of the most important，It is designed to make high-speed vehicle to slow down or stop. If the system does not work，Car drivers and passengers will be subject to a car accident injury，their lives and propert can not have effection protection.There are two types of brakes,one is durm brake,another is disc brake .drum brake is one of the earliest form of car brakes, when the disc brake has not yet appeared, it has been widely used in various types of vehicles. however, due to structural problems in the past 30 years, it has gradually in the field of cars to make way for disc brakeThe main parts of disc brake are wheel cylinder, brake caliper, tubing, etc.the brake disc is made of steel and fixed at the wheel. wheel cylinder is fixed on the floor . the two films of clamp ate ere mounted on both sides of brake disc. the piston of wheel cylinder suffers the role of the hydraulic pipeline and drive the friction plate to press the brake disc to brake.it sames as vise with rotating plate,forcing it to stop. This brake have cooling fast, light weight, simple structure, easy adjustment . especially, it has high temperature performance under high-load. Some disc brake disc brakes also open a lot of holes to speed up the heat to improve brake ventilation efficiency , so the are widely used . the quality and life of brake-chip is the most critical. So we can see the importance of the test of compression and thermal expansionKey words：arrester load adjustingframe work目录摘要IAbstractII目录III前言11. 本试验机系统工作原理以及试验标准21.1本实验机工作原理21.2 试验标准32. 方案设计62.1 加载方式的选择62.2动力源的选择62.3调整机构的选择82.4 微调机构的选择83. 总体布局设计94. 各部件及零件设计104.1液压总成的设计104.1.1液压缸设计总图104.1.2 液压缸工作原理104.1.3主要尺寸的确定114.2调整机构的设计144.2.1调整螺杆的设计144.2.2调整螺母的设计144.2.3调整螺母螺杆的校核154.3微调机构的设计184.3.1齿轮的设计194.3.2齿条的设计204.4板的设计214.4.1上板的设计214.4.2上板的校核224.4.3中拖板的设计234.4.4中拖板的校核244.4.5底板的设计244.4.6下底板的校核254.5立柱及导柱的设计254.5.1立柱的设计254.5.2导柱的设计255. 重要外购件及标准件的选择275.1直线运动球轴承275.2压力传感器275.3高精度位移传感器275.4螺母，垫圈，紧定螺钉27总结29致谢30参考文献31附 录32前言汽车自上个世纪末诞生以来，已经走过了风风雨雨的一百多年。从卡尔.本茨造出的第一辆三轮汽车以每小时18公里的速度，跑到现在，竟然诞生了从速度为零到加速到100公里/小时只需要三秒钟多一点的超级跑车。这一百年，汽车发展的速度是如此惊人！现代社会，汽车的重要性诗不言而喻的，交通跟便捷了，提高了办事效率，拉动了内需，催生了许多新的产业，带动了科技的革命。虽然面临经济危机，我们应该坚信这场危机终究要过去，而汽车行业的发展会迈上更高的台阶。汽车在带了诸多好处的同时，也附带了很多不好因素：环境污染，交通堵塞，能源消耗，交通事故等等，而交通事故则给人们生命财产造成了严重的伤害，据2004中国汽车工业年鉴资料表明，我国属于汽车交通事故严重发生区，从每万辆车辆保有量死亡的人数来看，我国高达到44.58人，美国仅1.83人，全球平均约4人。从1998年至2003年，因交通事故造成死亡累计达57.51万人，受伤人数253.03万人，直接经济损失165.03亿元。那么我们如何减少交通事故呢，除了严格遵守交通规则外，汽车的性能也很重要，其中的刹车系统更是关键，刹车片（制动衬片）是整个刹车系统的终端，是直接其作用的部分，因此，我们测试制动衬片的可压缩性、剪切强度、受热膨胀、磨损、制动副噪声、固有频率与内部质量、比重、硬度、冲击强度和离合器片旋转强度性能等。此压缩性能试验机主要进行压缩试验。业论文大学工程技术学院1. 本试验机系统工作原理以及试验标准1.1本实验机工作原理结合实际，要求本试验机的主要技术参数为：1)：液压缸行程： 10mm液压缸活塞直径：90mm2)位移传感器行程：2mm测量精度：0.001mm加载范围：0100KN3)加载速度：（170）KN/S4)气源压力：（00.7）MPa5)加热板功率：350W66)加热板温度：5007)主电源：三相 380V 50Hz 3KVA8).冷却水：普通工业用水9)环境温度：10-40本次试验能对制动片的压缩性能有科学诊断和清晰的解释，能作为公司设计生产的参数，确保安全和质量。有了制动器压缩试验机为汽车安全保驾护航，汽车工业的发展会更进一台阶。所以制动器检测设备的重要性越来越凸显，促进了制动器压缩试验机的革新和发展。在激烈的市场竟争和大量的市场需求下，此压缩特性试验机系统不断在完善。本设计此压缩特性试验机是用来测量盘式制动器刹车片压缩特性和盘式刹车片受热影响厚度方向产生的变形量大小，同时测出加热盘、摩擦块、背板之间的温度关系，从而了解整个盘式制动器制动片沿受压方向热传导规律。盘式制动器刹车片工作时，靠正压力产生摩擦力。在正压力作用下刹车片产生的变形称为压缩变形。在不同的温度时压缩变形量也不相同。这种受力与变形的关系实质描述了摩擦材料的弹性模量。可压缩特性是影响汽车制动踏板行程、制动液需液量、制动滞后的特性值，也影响制动的平顺性和舒适性。对于防抱死（ABS）制动系统，可压缩特性还将影响ABS的工作状况。更重要的是，刹车片的可压缩性与密度密切相关，而密度影响刹车片的固有振动频率，固有频率影响刹车片的摩擦振动和噪声，所以，测定刹车片的可压缩性，可间接获得刹车片产生制动噪声的重要信息。1.2 试验标准可压缩特性检测通常依据ISO 6310、JISD 4413等标准进行。测试的基本原理如图1.1,1.2,1.3所示。JISD 4413规定加热板温度为30010。ISO 6310和欧洲DIN/ISO 6310以及DS/ISO 6310都把加热板温度提高到4005。根据特殊要求，盘式片总成（式样）做试验时，可能配有抗噪音垫片或涂胶。必要是进行热传导测量，测量仪器位置见图2ISO 6310还分别对盘式片材料试块、鼓式片材料试块、制动蹄组件和盘式片实样的测试加载结构作了规定，为了更好地模拟制动钳工作状态，考虑活塞的变形，欧洲采用将活塞分成十个等级，根据实际活塞尺寸选择活塞大小的方式进行测试。本压缩特性试验机，综合了现有标准的原理和参数范围，吸收了德国ATE公司同类试验机的优点，采用计算机控制，气动比例阀加载，高精度位移传感器测量，自动程序控制并数据采集处理，自动生成测试报告，是一种比较先进的自动化测试设备。该机兼有热传导率和热膨胀测试功能。1、载荷 2、压头 3、试样 4、加热板a、. 商用车盘式片摩擦材料允许使用大试样。图1-1 试样（无钢背摩擦材料）1、载荷 2、压头 3、试样 4、加热板图1-2 试样（盘式片总成）1. 压头 2. 试样 3. 加热板图1-3 试样（鼓式片总成）1. 热电偶接触点 2. 垫板 3. 摩擦材料图1-4测量热传导的热电偶位置2. 总体布局设计本压缩性能试验机的整机外形和加载部分的结构原理如图2所示。图2-2压缩特性试验机结构总体布局加载装置（加载油缸）垂直安装，固定于底板上，底板由四根支柱支撑。通过压力传感器（测量液压加载的载荷大小），连接到到调整螺母、螺杆（调整试样的安放位置）。再固定于中托板，中托板可在两根导柱上通过直线滚动球轴承上下滑动。中托板上固定活塞及热膨胀总成（对测试件经行加压和加热）。再往上是上板，位移传感器和微调机构固定于其上。通过位移传感器测得试件的变形量，通过微调机构调整传感器侧头相对于试样的位置。3. 方案设计3.1 加载方式的选择 本试验对象是汽车制动器衬片，厚度为10-30mm,一般汽车刹车时，制动衬片的压缩量为5-7mm,压缩力范围为1-100KN，试验次数频繁且为上下往复直线运动，加载过程要求平稳，需要选择合理的加载装置。通过对课题的分析，我们可以列出3种常见的加载方式：A.齿轮传动方式加载，B.凸轮传动方式加载，C.液压传动方式加载。比较如下： A.齿轮传动方式加载：虽然齿轮传动有效率较高且传动比稳定等优点。但是传动中有振动、冲击和噪声，并产生动载荷；无过载保护作用；要求齿轮的切齿精度较高或具有特殊齿形时，需要高精度机床、特殊刀具和测量仪器来保证，制造工艺复杂，成本较高；需要较好的润滑条件，难实现直线运动，也不适宜频繁启动。 B.凸轮传动方式加载：可以实现往复直线运动，且结构也较简单、紧凑、设计方面。但是凸轮与从动件之间组成了点或线接触的高副，在接触处由于相互作用力和相对运动的结果会产生较大的摩擦和磨损。加载过程也不能满足该试验对加载平稳的要求。 C.液压传动方式加载：可以获得较大的输出力和转矩，而且结构也并不复杂；可以实现较大范围内的无级调速，且可在运行中直接调节；易于实现过载保护；液压传动动作灵敏，启动，停止和换向响应快，冲击小；液压元件能够自动润滑；压力平稳，质量轻体积小。综上所诉，本试验机的加载装置选用液压传动加载。3.2动力源的选择 在2-1中已经明确了将液压作为本试验机的加载方式。那么其动力源是单纯的液体，单纯的气体，还是综合两者呢？这三种方式的对比如下： A.气压传动动力源：气压传动的工作介质来源方面，而无需投资。使用后的气体直接排向大气、几乎无污染；安全可靠，自动保护能力强；压力损失小，可远距离传动和集中供气；传动与与控制相应快，调节使用方便；适应工作环境能力强。然而，它也有局限性：不宜用于精确的定比传动；通常工作压力低，输出功率小；排气时会产生高频噪声。 B.液压传动出了具有气压传动的大部分有点外，还有如可以获得更大的输出力和转矩；实现较大范围内的无级调速；润滑性能好等。 C.单纯使用气压加载不能提供较大的输出力，工作压力不高，达不到本试验机的要求，而且工作压力不够稳定；单纯使用液压加载，虽能达到要求，但是需要一个专门的液压站提供压力，这样就使系统变的复杂，成本也提高了。 综合液压加载和气压加载的优点，我们选用气顶夜加载方式，其结构原理如图所示图2-1 气液原理图1-油杯 2-气液增压缸 3-气动比例阀 4-加载油缸 5-二位三通阀 6-节流消声器 7-调压阀 8-储气筒 9-气动三联体 其工作原理为：气源首先通过气动三联体9进入气压回路中，通过气动三联体，可以进行除油、除尘、除水，得到清洁、干燥的气体进入储气筒8，能为整个回路提供稳定的气压源，使气体进入气动比例阀3，整个气体通过气动比例阀可以实现自动控制其加载压力，然后进入气液增压缸2的左腔，实现气体1：10的气体增压，为加载提供足够的压力。气通过气液增压缸，液体压力由右腔输出，通过油杯1可实现前面有压液体的自动补油，进入加载油缸4的下腔，推动活塞杆向上运动做功。加载油缸的上腔气体通过二位三通阀5，通过排气消音器排除气体。油缸复位则是通过二位三通阀5的右位工作实现液压缸的复位。 3.3调整机构的选择本实试验调整机构主要是调整工作台升降，控制工作台与压头之间的距离，便于衬片的装夹和安放，要求方便调整，且当调整到一定的位置时，保证其能很好的固定（这里要求能够自锁），对精度的要求不需要很高。能实现调整的机构主要有齿轮齿条机构和螺旋传动 A.齿轮齿条的安装复杂，承载力很小，最主要的是不能实现自锁。 B.螺旋传动结构简单，加工方便，成本低；具有传动的可逆性，既可把螺旋运动变为直线运动，也可把直线运动转化为螺旋传动，且逆传动效率与正传动效率相近；摩擦力矩小，接触刚度高，使温度升高和热变形减小，有利于改变动态特性和提高工作精度；而且当螺纹升角小于摩擦角时可以实现自锁。结合本试验要求，选用螺旋传动作为调整机构。3.4 微调机构的选择微调机构主要是调节位移传感器的探头与试验衬片的距离，以保证位移传感器能精确的测出衬片的压缩量。齿轮齿条啮合线位置不因齿轮和齿条间的相对位置变化而变化，永远是切于基圆又垂直于齿条直线齿廓的一条固定直线。而其他调整机构如螺纹调整机构不具备这样的特点。本试验机要求调整的测力杆的位置必须竖直向下，不能有偏斜。所以选择齿轮齿条机构作为本机的调整机构。4. 各部件及零件设计4.1液压总成的设计此次设计的任务是：1、绘制液压设计总图。2、液压缸的工作压力为8MPa。3、工作最大行程15mm。根据设计任务的要求，我们设计思路是先进行总体设计，其次对确定设计总图各部分零件尺寸参数以及零件所用材料，最后进行计算校核。4.1.1液压缸设计总图图4-1液压缸装配图1 缸体2.活塞与活塞杆3.缸盖4.铰接管接头5.6.9.密封圈7.螺钉8.通管接头4.1.2 液压缸工作原理单杆式活塞缸的速度计算无杆腔进油时，进给速度 有杆腔进油时，退回速度 根据：由下表 液压缸往复速度比推荐值表4-1液压缸装配图工作压力p/Mpa1012.52020往复速度比1.331.46；22由于本机液压缸提供的压力为8Mp,暂时取=0.8。 4.1.3主要尺寸的确定差动缸主要尺寸包括缸筒内径、活塞杆直径、活塞宽度、缸筒长度、和主体轴向尺寸。4.1.3.1 活塞尺寸设计液压缸活塞直径=90mm活塞杆直径 由式 得 mm活塞宽度 活塞和活塞杆的材料均为45号钢，具体尺寸要求如图图4-2 活塞与活塞杆4.1.3.2缸体（一）缸体材料的选择缸体材料应具有足够的强度、良好的浇铸性和切削性，切价格要低，因此常用的缸体材料是铸铁、合金铸铁。但铝合金的缸体使用越来越普遍，因为铝合金缸体重量轻，导热性良好，冷却液的容量可减少。由于增压缸缸体对材料的要求很高，因此选用调质45号钢所谓调质，即淬火和高温回火的综合热处理工艺。调质件大都在比较大的动载荷作用下工作，它们承受着拉伸、压缩、弯曲、扭转或剪切的作用，有的表面还具有摩擦，要求有一定的耐磨性等等。总之，零件处在各种复合应力下工作。这类零件主要为各种机器和机构的结构件，如轴类、连杆、螺栓、齿轮等，在机床、汽车和拖拉机等制造工业中用得很普遍。尤其是对于重型机器制造中的大型部件，调质处理用得更多。在机械产品中的调质件，因其受力条件不同，对其所要求的性能也就不完全一样。一般说来，各种调质件都应具有优良的综合力学性能，即高强度和高韧性的适当配合，以保证零件长期顺利工作。（二）缸体的设计与分析缸体的形状以及具体尺寸见图：图4-3缸体1.尺寸精度的设计重要配合面加工尺寸有精度要求，如图4-3为液压缸的缸体，右端缸90mm内孔径直接与活塞配合，查表得其上偏差为+0.054mm，下偏差为0； 94mm内孔无精度要求；114mm为缸体与下板配合的面,要保证精度，上偏差-0.036，下偏差-0.071；其他设计尺寸如上图所示。2.位置精度设计要保证其同轴度，缸体加工6孔的耳边上下面均要与其它部分配合，要保证加工的垂直度。4.1.3.3缸盖的设计钢盖的材料为Q235A，具体尺寸要求如图图4-4 缸盖4.2调整机构的设计4.2.1调整螺杆的设计调整螺杆的材料为45号钢，具体尺寸要求如图图4-5螺杆4.2.2调整螺母的设计调整螺母的材料为45号钢，具体结构要求如图图4-6螺母4.2.3调整螺母螺杆的校核螺纹受力 1）选材螺杆 调质处理 查手册表11-1-10 取螺母 调质处理查手册表11-1-10 手动低速查手册表11-1-9 2）按耐磨性计算螺纹中径查手册表11-1-4 查手册可选 可选 所以，为 梯形螺纹，中等精度螺旋副标记 螺母长度螺纹圈数 圈3）自锁性验算 由于系单头螺纹 导程，故螺纹升角由手册 表11-1-7钢对钢 之间 取 故，自锁可靠。4）螺杆强度验算 由手册 表11-1-3 螺纹摩擦力矩 当量应力 带入数据得 （安全）5）螺母螺纹强度验算由手册 表11-1-4 压根宽度 基本牙型高 安全 安全6）螺杆稳定性验算 螺杆最大工作长度l=82mm 螺杆危险截面惯性半径 由表11-1-4 表11-1-5 表11-1-4 计算临界载荷 = 稳定7）调整螺母的效率计算 因系手动调整螺母，故螺杆刚度及横向振动不予验算4.3微调机构的设计 微调机构已确定为齿轮齿条结构，其总体设计如下图所示图4-7微调机构装配图1-支座2-齿条3-顶丝4-齿轮5-齿轮轴6-螺钉7-垫圈8-开口销9-键4.3.1齿轮的设计 1)选择材料及确定许用应力 由机械设计手册表11-1，齿轮用45正火，齿面硬度156217HBS,接触疲劳极限，弯曲疲劳极限 由表11-5，取 2）尺寸设计本机的原动机不是电动机或者内燃机，而是有手动调节，取齿轮齿数Z=18. 模数m=1. 由手册 表4-2 渐开线圆柱齿轮的齿顶高系数和顶隙系数正 常 齿 制 短 齿 制 1.00.8 0.250.3 齿顶高系数 齿根高系数所以，齿轮分度圆直径齿顶圆直径 齿根圆直径 由手册 表11-6 取齿宽系数 齿宽 综合考虑 取按8级精度制造。具体尺寸见下图： 图4-8齿轮 4.3.2齿条的设计 齿条选用钢，齿数。设计为圆柱型，内空式。齿轮部分总长为34，左端开螺纹孔2-M6，以便旋入螺钉。下部开槽宽4.5，长30，当调节好位置时顶丝顶住固定。内表面与位移传感器顶轴配合，所以上偏差为+0.07，下偏差为0.尺寸要求如下图图4-9齿条 4.4板的设计4.4.1上板的设计 上板是活塞与传感器微调机构的载体，靠四根立柱支撑。具体设计见下图：图4-10 上板材料为Q235A，四角四个 的空与立柱配合，上偏差为+0.033，下偏差为0，且保证相对于下表面的位置度偏差为。正中间的孔与位移传感器测量杆配合。中间孔周围四个M6的螺纹孔为时活塞缸与上板连接。三个的孔为了固定位移传感器支撑架。上板上下面均为配合表面，要求表面粗糙度达到0.8。另4个面达到1.6 4.4.2上板的校核 上托板材料为低碳钢Q235A，许用应力【】=380Mpa,上拖板只受二维力，可简化为矩形梁的校核，截面矩形长b=350mm,高h=40mm，受力F=50.868KN，受力简图如下图4-11上板受力分析图解:1)求两端压力T1,T2T1=T2=F/2=25.434KN 2)绘剪力弯距图图4-12 弯矩图3）本材料单向受力，弯曲正应力在力F作用点上，最大危险截面处在力F作用点。材料尺寸设计合格4.4.3中拖板的设计中拖板的材料为Q235A，具体尺寸要求如图4-13.两个的孔安装直线运动球轴承后与导柱配合，故其尺寸精度为，上偏差+0.039，下偏差0。托板中间加工的孔和4个M8的螺纹孔，以与调整机构连接。4个M6的螺纹孔固定加热装置的加热板罩。加工2个的沉头孔。板的上下面为配合面，因此保证表面粗糙度为0.8。四周表面保证表面粗糙度达到1.6.图4-13 中托板 4.4.4中拖板的校核 由于中托板主要起到连接作用，而不是受力。故不需要对其进行校核。4.4.5底板的设计底板的材料为Q235A，具体尺寸要求图4-14 下板 加工4个的孔与立柱配合，上偏差为+0.033，下偏差为0。且保证相对于上表面和中心轴的位置度公差为。的圆上加工6个M8的螺纹孔用于固定液压加载系统。两边的2个的圆周上加工的M6的螺纹孔来固定导柱底面。底板的上下表面为配合面，保证表面粗糙度0.8，四周表面保证表面粗糙度为1.6。4.4.6下底板的校核 底板的校核与上板的校核一样。经过校核计算，设计合格。4.5立柱及导柱的设计4.5.1立柱的设计 立柱的主要作用是作为整个试验机的结构支撑，中间部分选用圆柱结构，两端部分为螺纹结构（其一端加工起吊孔），以配合螺母对上下板进行约束，保持上板和下板的位置不变。立柱的材料为45号钢，具体尺寸要求如图。图4-15 立柱 加工过程中要保证端面与上下板连接处的尺寸公差以及表面粗糙度。立柱加工完后进行热处理，调质HB250-280，圆柱表面镀镍。4.5.2导柱的设计 中托板靠直线运动球轴承与导柱连接，导柱对整个实验构件起定位和导向作用，保证试验台上下竖直运动。导柱的材料为45钢 图4-16 导柱 在加工导柱过程中要保证其底面与轴线的垂直度，导柱底面和导向部分要经行精加工使其表面粗糙度到达0.8。导柱加工完后要进行调制HB250-280。渡硬铬0.03-0.05。5. 重要外购件及标准件的选择5.1直线运动球轴承直线运动球轴承其结构式在外圈之内装有保时器，保持器装有钢球，并作无限循环运动。保持器的两端以内有弹簧挡圈固定，在各钢球受力工作的直线轨道方向设有缺口窗。此部分是使受载荷的钢球与轴作滚动接触。用非常低的摩擦系数想相对移动，因此直线运动球轴承为机械设备、自动化设备、节能设备等最合适选用的轴承。其优点：1）由于流动接触可使起动摩擦阻力及动摩擦阻力极小，因此可以节约能源，容易得到较高的运动速度。2）对负荷增大，但摩擦系数无敏感变化，因此重负荷下，摩擦系数极小，并且长时间保持精度不变，可以增加机械使用寿命。3）直线运动球轴承互换性好，安装使用方便省时，并使机械结构新颖，小型，量轻之特点。4）节省给油步骤，达到简化润滑保养得目的。1）中托板与导柱的连接选用直线运动球轴承。根据导柱的直径，我们选用浙南特新轴承实业公司生产的LB254059型，其参数为FW=25,D=405.2压力传感器压力传感器主要调节控制液压缸加载动力，选用华东电子仪器厂司所生产。5.3高精度位移传感器其测量试验衬片厚度减少量，要求具有很高的精度（0.001mm）。选用水利水电科学研究仪器研究所研制的型号为HP-LVDT，规格为90的位移传感器。5.4螺母，垫圈，紧定螺钉虽然从加工、装配的工作效率考虑，在同一机械或工程内，应尽量减少使用紧固件，但是，从经济考虑，应优先选用商品紧固件品种，本试验机为固定长期使用的机械机器，所以螺母选用六角螺母，表面粗糙，结构简单，扳手卡主不易打滑。垫圈用以克服工件支承面不平和增大支承面应力面积.紧定螺钉作固定零件相对位置用，头部有带一字槽的、内六角的和方头等类型。方头可施加较大的拧紧力矩，顶紧力大，不易拧秃，但头部尺寸较大，不便埋入零件内，不安全，特别是运动部位不宜使用。带一字槽的、内六角的则便于沉入零件。紧定螺钉末端根据使用要求的不同，一般最常用的有锥端、平端、圆柱端三种。锥端适用于硬度小的零件；使用无尖的锥端螺钉时，在零件的顶紧面上要打坑眼，时锥面压在坑眼边上。末端为平端的螺钉，接触面积大，顶紧后不伤零件表面，用于顶紧硬度较大的平面或经常调节位置的场合。末端为圆柱端的螺钉不损伤零件表面，多用于固定装在管轴（薄壁件）上的零件，圆柱端顶入轴上的孔眼种，靠圆柱端的抗剪切作用，可传递较大的载荷。总结论文设计之初首先明确了此次设计的目的,抓住设计重点,论文开始首先介绍了液压的发展现况以及液压缸的工作环境,液压缸的种类、结构形式、工作方式以及液压缸的工作特点。 其次在第二章介绍了本试验机的工作原理，这是设计的前提。在第二章进行了方案的选择，主要是通过对比确定较优的方案。然后我先做了整体布局，使布局达到最优，最好。在第四章中则着重介绍了各重要机构，各重要零件的参数确定以及零件材料选定和尺寸的计算，其中包括液压加载机构、调整机构、微调机构、上下板，立柱等。 毕业设计是培养学生综合运用本专业所学的基础理论知识和专业知识来分析，解决实际问题的能力的重要教学环节，是对四年所学知识的复习与巩固。 通过毕业设计不仅可以巩固专业知识，为以后的工作打下坚实的基础，而且还可以培养和熟练使用资料，运用工具书的能力。 在毕业设计过程中，我们较系统地了解了对整机设计所要考虑的各个方面的问题，使所学知识系统化，条理化，使我们很好地完成了设计任务。总的来说，此次毕业设计是对所学专业知识的一个很好巩固和归纳总结，将所学知识实际应用到设计当中来，通过这样的设计也培养了我们对机械设计的基本能力；在此之外，在设计的同时又对我们常用的AutoCAD绘图软件，word办公软件有了更深层次的学习。 由于阅历不足及知识水平有限，在设计过程中还有不足或者欠缺的地方望广大专家学者、老师、同学提出宝贵的意见或建议。 致谢首先要感谢本此设计指导老师，在他的精心指导和热情帮助下，此次设计才得以顺利完成。指导老师以严谨求实的治学态度，开阔的思路，大胆创新的进取精神对我产生重要影响，也对我以能更好得投入到工作中起着积极的引导作用。在设计过程中，以及现场指导等方式，得到了王老师的精心指点，由于时间较紧，任务重、经验不足，设计中存在缺点和错误在所难免，希望各位专业学者、老师及同学提出指导并及时更正。在设计完成之际，特向指导老师表示衷心的感谢和诚挚的敬意。同时从设计开始到结束顺利完成，有很多的师长、同学、朋友给了我极大的帮助和鼓励，在这里请接受我诚挚的谢意！最后还要特别感谢培养我长大含辛茹苦的父母，感谢你们！参考文献1 杨可桢 程光蕴主编. 机械设计基础. 高等教育出版社. 2006年5月.第5版.2 朱辉 曹桄 唐保宁 陈大复主编. 画法几何及工程制图. 上海科技大学出版社. 2003年3月.第5版. 3 单辉祖主编. 材料力学（I）. 高等教育出版社. 2004年8月.第2版.4 赵程 杨建民主编. 机械工程材料. 机械工业出版社. 2006年1月第1版.5 雷天觉主编. 液压工程手册. 机械工业出版社. 1990.6 雷秀主编. 液压与气压传动. 机械工业出版社. 2007年第1版.7 刘品 李哲主编. 机械精度设计与检测基础. 哈尔滨工业大学出版社. 2008年8月.8 周昌治 杨忠鉴 赵之渊 陈广凌主编. 机械制造工艺学. 重庆大学出版社2006年12月.附 录
