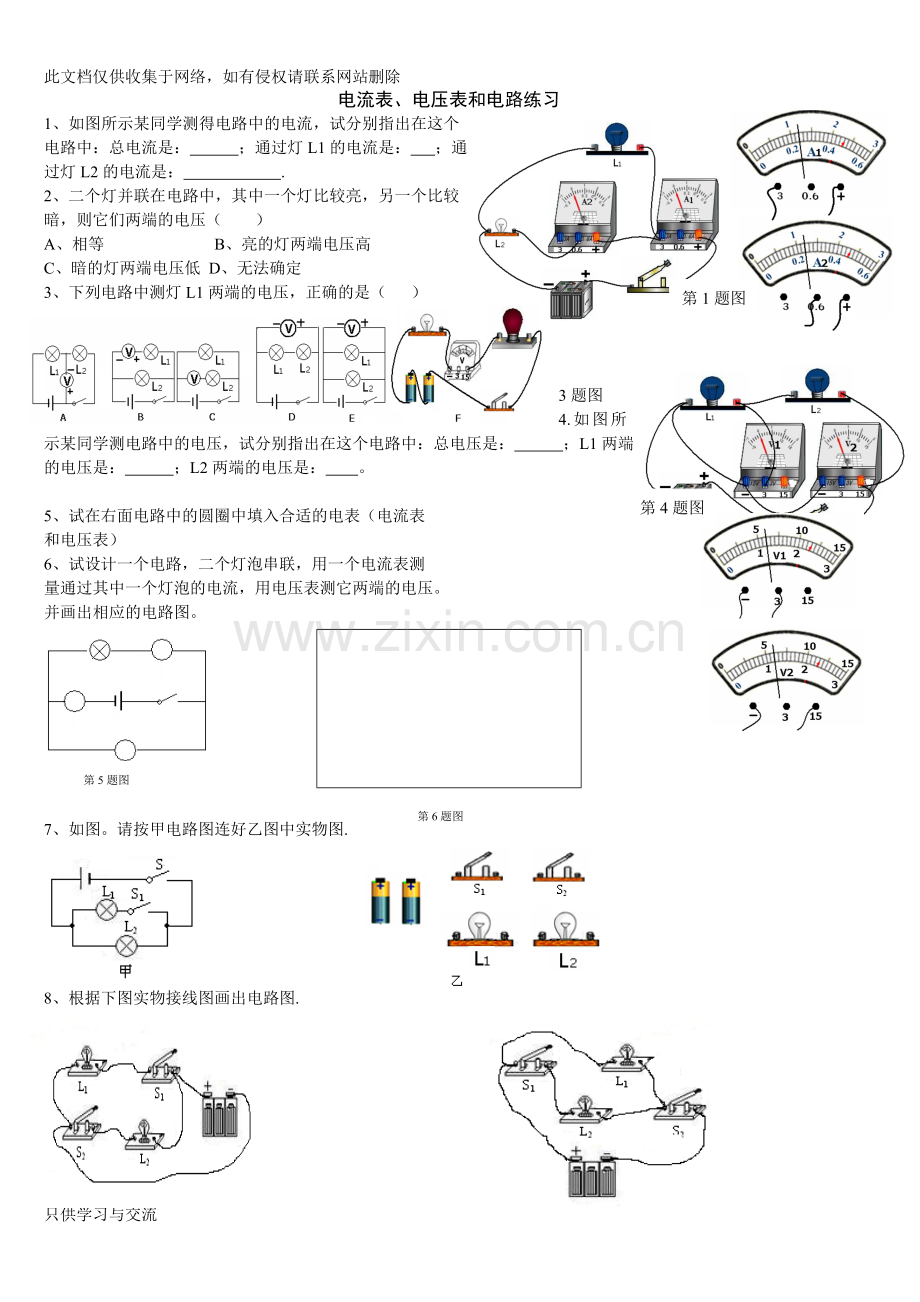

电流表、电压表和电路练习
1、如图所示某同学测得电路中的电流，试分别指出在这个电路中：总电流是： ；通过灯L1的电流是： ；通过灯L2的电流是： .
2、二个灯并联在电路中，其中一个灯比较亮，另一个比较暗，则它们两端的电压（ ）
A、相等 B、亮的灯两端电压高
C、暗的灯两端电压低 D、无法确定
第1题图
3、下列电路中测灯L1两端的电压，正确的是（ ）

第3题图
4.如图所示某同学测电路中的电压，试分别指出在这个电路中：总电压是： ；L1两端的电压是： ；L2两端的电压是： 。
第4题图

5、试在右面电路中的圆圈中填入合适的电表（电流表
和电压表）
6、试设计一个电路，二个灯泡串联，用一个电流表测
量通过其中一个灯泡的电流，用电压表测它两端的电压。
并画出相应的电路图。

第5题图

第6题图

7、如图。请按甲电路图连好乙图中实物图.

8、根据下图实物接线图画出电路图.

9、将图中的各元件连接起来，要求S做总开关，S1、S2各控制一盏灯.

10、按电路图甲连接图乙中各元件组成电路.
11、在“用电流表测电流”的实验中，某同学用下图的接法来测量灯泡的电流：
① 如图，电流表的连接有什么错误？
② 现要测量通过A灯的电流，但只允许变动原图中的一根导线中的一个端点的接线位置，应如何改动？
③ 在②问已改动的基础上，若要测量通过A、B两灯的电流之和（即测量通过电源的总电流），而且又只允许再变动一根导线上的一个端点的接线位置，应如何改变？
12、电视机的荧光屏上经常粘有灰层，这是因为电视机工作时，屏幕上带有 ，而且有了 的性质。
13、在干燥的秋冬季节，晚上脱毛衣时会发现一些小火花，并伴有“啪啪”的响声，这是由于脱毛衣时因 起电，发生 的缘故。
14、用毛皮摩擦过的橡胶棒吸引轻小纸屑后，纸屑又很快飞开，这是因为（ ）
A、纸屑不带电，所以不能被橡胶棒吸引而飞开 B、纸屑质量太小，不能带电
C、纸屑带的是正电荷，同种电荷互相排斥，所以飞开 D、纸屑带的是负电荷，同种电荷互相排斥，所以飞开
15、在橡胶、人体、玻璃、陶瓷、铜、铝中，属于是导体的是 ；属于绝缘体的是 。
16、验电器的工作原理是 ，作用是 。
17、在图所示的电路中，电压表V1的示数为2.5 V，电压表V2的示数为3.8 V，则电压表V的示数应为________V.
18、如图所示,是一位同学所连的电路，他要测量L1两端的电压.他的电路有几处错误？请在图上用铅笔线改过来，并画出电路图.
19、将下图中右图的蓄电池、开关、灯泡L1和L2串联起来，用电压表V1测L1的电压，用电压表V2测L1和L2串联后的总电压.在图中用铅笔线表示导线画出连接方法然后画出电路图.

17题图 18题图 19题图

21题
20题
