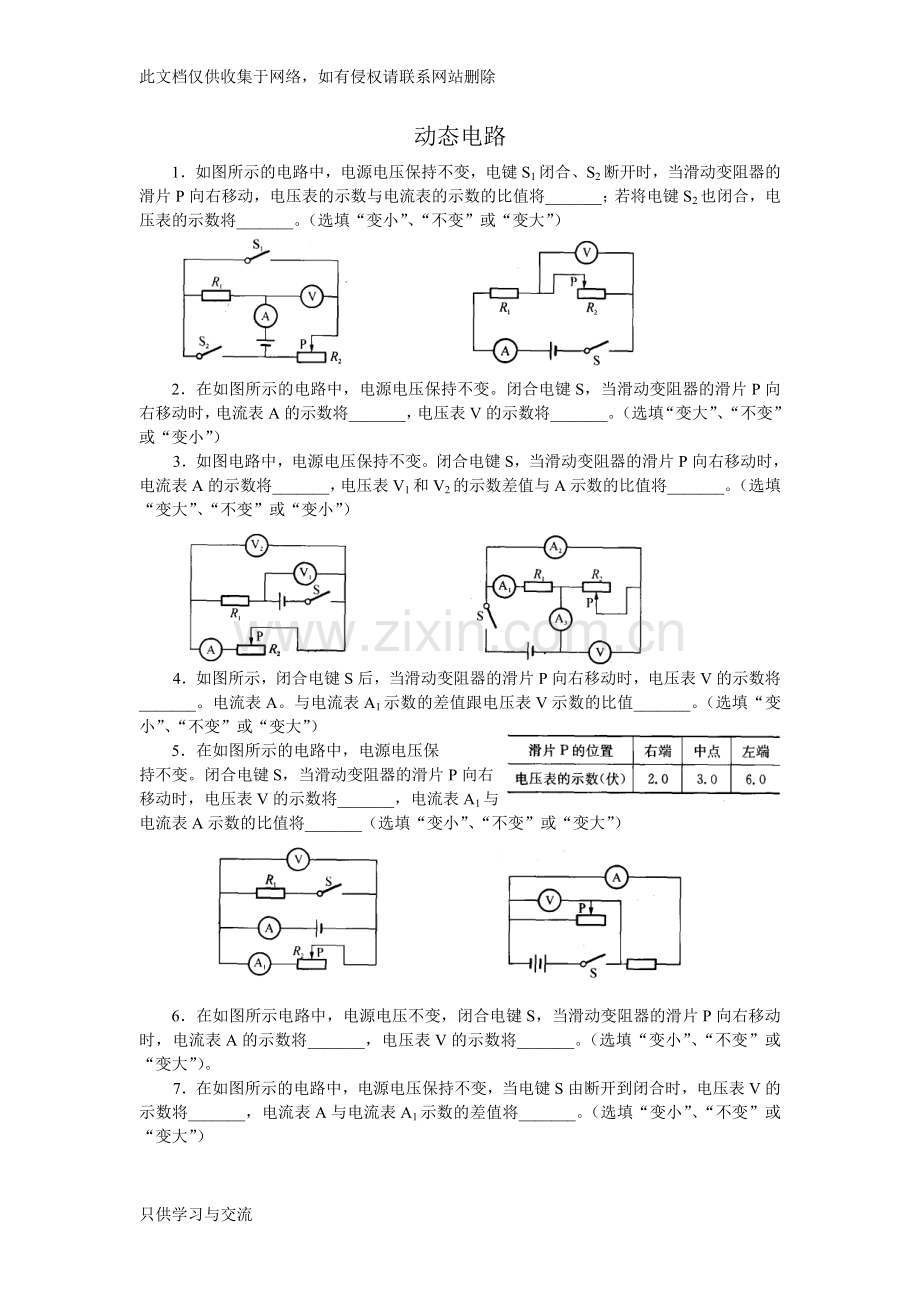

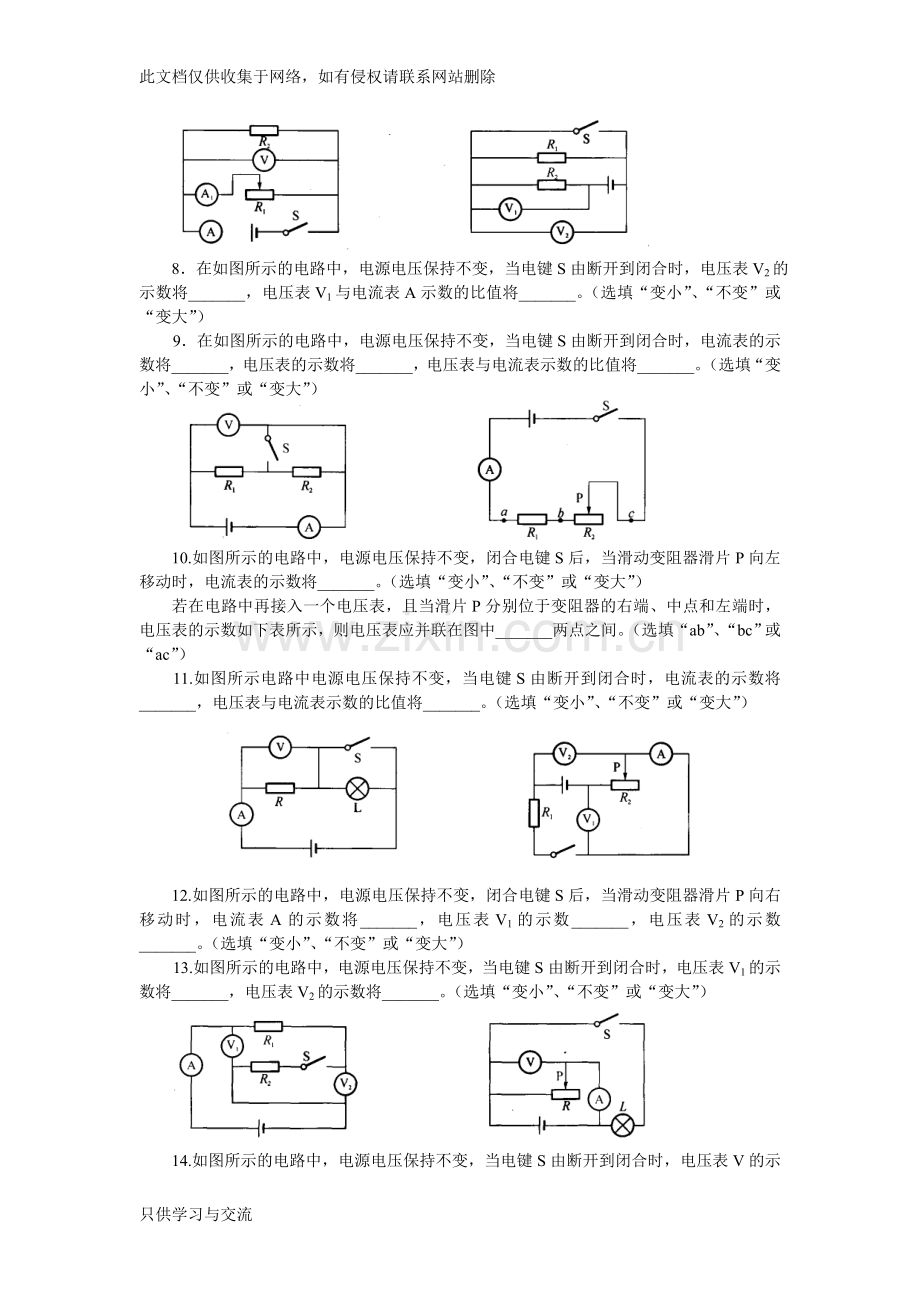

此文档仅供收集于网络，如有侵权请联系网站删除动态电路1如图所示的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_；若将电键S2也闭合，电压表的示数将_。（选填“变小”、“不变”或“变大”） 2在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_，电压表V的示数将_。（选填“变大”、“不变”或“变小”）3如图电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_，电压表V1和V2的示数差值与A示数的比值将_。（选填“变大”、“不变”或“变小”）4如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_。电流表A。与电流表A1示数的差值跟电压表V示数的比值_。（选填“变小”、“不变”或“变大”） 5在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将_，电流表A1与电流表A示数的比值将_（选填“变小”、“不变”或“变大”） 6在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_，电压表V的示数将_。（选填“变小”、“不变”或“变大”）。7在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_，电流表A与电流表A1示数的差值将_。（选填“变小”、“不变”或“变大”） 8在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V2的示数将_，电压表V1与电流表A示数的比值将_。（选填“变小”、“不变”或“变大”）9在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电流表的示数将_，电压表的示数将_，电压表与电流表示数的比值将_。（选填“变小”、“不变”或“变大”） 10.如图所示的电路中，电源电压保持不变，闭合电键S后，当滑动变阻器滑片P向左移动时，电流表的示数将_。（选填“变小”、“不变”或“变大”） 若在电路中再接入一个电压表，且当滑片P分别位于变阻器的右端、中点和左端时，电压表的示数如下表所示，则电压表应并联在图中_两点之间。（选填“ab”、“bc”或“ac”）11.如图所示电路中电源电压保持不变，当电键S由断开到闭合时，电流表的示数将_，电压表与电流表示数的比值将_。（选填“变小”、“不变”或“变大”）12.如图所示的电路中，电源电压保持不变，闭合电键S后，当滑动变阻器滑片P向右移动时，电流表A的示数将_，电压表V1的示数_，电压表V2的示数_。（选填“变小”、“不变”或“变大”）13.如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V1的示数将_，电压表V2的示数将_。（选填“变小”、“不变”或“变大”） 14.如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_，电流表A的示数将_；向右移动滑动变阻器的滑片P，电压表V与电流表A的示数的比值将_。（选填“变小”、“不变”或“变大”）15.如图所示的电路中，电源电压保持不变，闭合电键S后，当滑动变阻器滑片P向左移动时，电压表V的示数将_，电流表A1与电流表A示数的比值将_。（选填“变小”、“不变”或“变大”） 16.在如图所示的电路中，当滑动变阻器的滑片P向右移动时，各电表的示数如何变化？_。17.在如图所示的电路中，电源电压不变，当滑片P向右移动时，电压表V1的示数将_，电压表V2的示数将_。（选填“变小”、“不变”或“变大”）18.在如图所示的电路中，电源电压不变，当电键闭合后，滑动变阻器的滑片P向右移动时，电流表A1的示数将_，电压表V的示数将_，电压表V与电流表A2的示数的比值将_。（选填“变小”、“不变”或“变大”）19.在如图所示的电路中，电源电压不变。当电键闭合后，滑动变阻器的滑片P从中点向b端移动时，电流表A的示数将_，电压表V的示数与电压表V1示数的比值将_。（选填“变小”、“不变”或“变大”） 20.在如图所示的电路中，电源电压不变，当电键S由闭合到断开时，电流表的示数将_，电压表的示数将_，电压表与电流表示数的比值将_。（选填“变小”、“不变”或“变大”）21.在如图所示的电路中，电源电压不变，在不更换器材的情况下为使电压表V和电流表A的示数之比增大，应调节滑动变阻器的滑片向_移动，（选填“上”或“下”）这时电压表V的示数将_。（选填“变小”、“不变”或“变大”） 22.在如图所示的电路中，电源电压不变，当电键S由断开到闭合时，电流表A1的示数将_，电压表V与电流表A示数的比值将_。（选填“变小”、“不变”或“变大”）23.在如图所示的电路中，电源电压不变，闭合电键S后，当滑动变阻器滑片P向右移动时，电流表A的示数将_，电压表V2的示数将_，电压表V1与电流表A的示数的比值将_。（选填“变小”、“不变”或“变大”） 24.在如图所示的电路中，电源电压不变，闭合电键S后，当滑动变阻器滑片P向右移动时，电流表A的示数将_，电压表V2的示数与电流表A的示数的比值将_。（选填“变小”、“不变”或“变大”）25.在如图所示的电路中，当滑动变阻器滑片P向右移动时，电压表的示数将_，电压表与电流表的示数的比值将_。（选填“变小”、“不变”或“变大”） 26.在如图所示的电路中，电源电压不变，闭合电键S后，当滑动变阻器滑片P向右移动时，电流表A的示数将_，电压表V1与电压表V2的示数的比值将_。（选填“变小”、“不变”或“变大”）27.在如图所示的电路中，电源电压不变，闭合电键S后，当滑动变阻器滑片P向右移动时，电压表V的示数将_，电流表A与电流表A1的示数的比值将_。（选填“变小”、“不变”或“变大”） 28.在如图所示的电路中添一根完好的导线，连接A、B、C、D四点中的两点： (1)为避免实验中电源短路，导线不能连接_两点。 (2)为避免电源短路的情况下，若导线连接的是_两点，则闭合电建S前后，电路中一个电表的示数始终为零。29.在如图所示电路中，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_，电压表V的示数将_，R1上消耗的电功率将_。（选填“变小”、“不变”或“变大”）30.在如图所示的电路中，当滑动变阻器的滑片P向左移动时，各电表的示数如何变化？_。31在如图所示的电路中，电源电压不变，闭合电键S后，当滑动变阻器滑片P向右移动时，电流表A的示数将_，电压表V1与电压表V2的示数的比值将_。（选填“变小”、“不变”或“变大”） 32.在如图所示的电路中，电源电压不变，闭合电键S后，当滑动变阻器滑片P向右移动时，电流表A的示数将_，（选填“变小”、“不变”或“变大”）电压表V与电压表V2示数的差值跟电压表V1示数的比值_。（选填“小于1”、“等于1”或“大于1”）33.在如图所示的电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。S闭合后，滑动变阻器滑片P自b向a端移动，V1的示数将_，V2的示数与V1的示数的比值将_。（选填“变小”、“不变”或“变大”） 34.如图所示，R1、R2的阻值相同，当电键S1闭合、S2断开，a、b都是电流表时，a与b的示数之比为_；当电键S1、S2都闭合，a、b都是电压表时，a与b的示数之比为_。35.在如图所示的电路中，电源电压不变，闭合电键S后，电压表V1的示数_；闭合电键后，向右移动滑动变阻器的滑片P，电压表V2与电流表A的示数的比值_。（选填“变小”、“不变”或“变大”）36.在如图所示的电路中，电源电压不变，闭合电键S后，当滑动变阻器滑片P向右移动时，电流表的示数将_，电压表V的变化量V1与电压表V2的变化量V2的比值将_（选填“变小”、“不变”或“变大”）。 37.在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向a移动过程中，电流表A和电压表V示数的变化情况是( )。 A电流表A示数变大，电压表V示数变小 B电流表A示数变大，电压表V示数变大 C电流表A示数变小，电压表V示数变大D电流表A示数变小，电压表V示数不变 38.如图所示，当电键S闭合后，当变阻器滑片P向右滑动时，则( )。 A灯变暗，额定功率不变，电流表读数变大 B灯变亮，额定功率变大，电流表读数变大 C灯亮度不变，额定功率不变，电流表读数变大 D灯亮度不变，额定功率不变，电流表读数变小 39.在如图所示的电路中，电源电压不变，当S闭合，滑动变阻器的滑片P从左向右移动时，三个电表示数的变化情况是( )。 AA变大，V1不变，V2变大BA变大，V1变小，V2不变 CA不变，V1变小，V2变大DA变小，V1变大，V2变大40.如图所示，当滑片P向右移动时( )。A电流表示数增大，电压表示数减小B电流表示数减小，电压表示数增大C电流表示数不变，电压表示数减小D电流表示数不变，电压表示数增大参考答案1不变变大2变大变小3变小不变4不变变小5不变变小6不变不变7变大不变8变小不变9变大不变变小 10.变大ab 11.变大不变12.变小变大变小13.不变变小14.不变不变变大15不变变大16.A变小、A1变小、A2不变、V不变17不变变大18不变不变变大19.变小变大20.变小变小不变21.下不变22.不变变小23.变小变大变大24.变大变小25.不变 不变26.变小 变大27.不变变大28.AC、BC AD、BD、CD 29.不变不变不变30.A变大、V不变、V1变大、V2变小31.变小变大32.变小等于1 33.变大变小34.2：1 1：235.变小变大36.变小不变37A 38D 39.B40C只供学习与交流
