初三物理电路故障专题2012-11-22
班级： 姓名：
知识点一：根据电路图讨论分析（说明：假设电路中只有一处故障。）
1.串联电路
如图：①若电路某处断路，L1和L2会怎样？
②若L1短路，L1和L2会怎样？
③同理，将L2短路呢？

症状
病因
串
联
两灯都灭
其中一个灯断路
一亮一灭
不亮的灯被短路
2.并联电路
如图：①若干路断路，则L1和L2会怎样？
②若L1支路断路，则L1和L2会怎样？同理L2支路断路呢？
③若L1短路，则L1和L2会怎样？同理，将L2短路呢？

症状
病因
并
联
两灯都灭
灯被短路
一亮一灭
不亮的灯断路
3.含表电路
① 如图1，若L1断开时，A表有示数吗？
② 如图2，此时A表被_____________，所以A表_________示数，L1_______发光？

症状
病因
电流表
无示数
外断或内短
若电流表有示数，说明电路中有电流。若电流表示数过大 ，可能是电源短路。
③ 如图，若电路ac或bd间有断路时，V表_____示数？
若cd间的L1断开时，V表_____示数？
④ 如图３所示，此时V表被________，所以V表_________示数，Ｌ１_______发光？

⑤ 如图４所示，此时Ｖ表与Ｌ１_______联，灯亮吗？Ｖ表有示数吗？

症状
病因

电
压
表
无示数
外断或内短
有示数
外短或内断
示数为
电源电压
相当于电压表串联在电路中或电压表直接接到电源两极

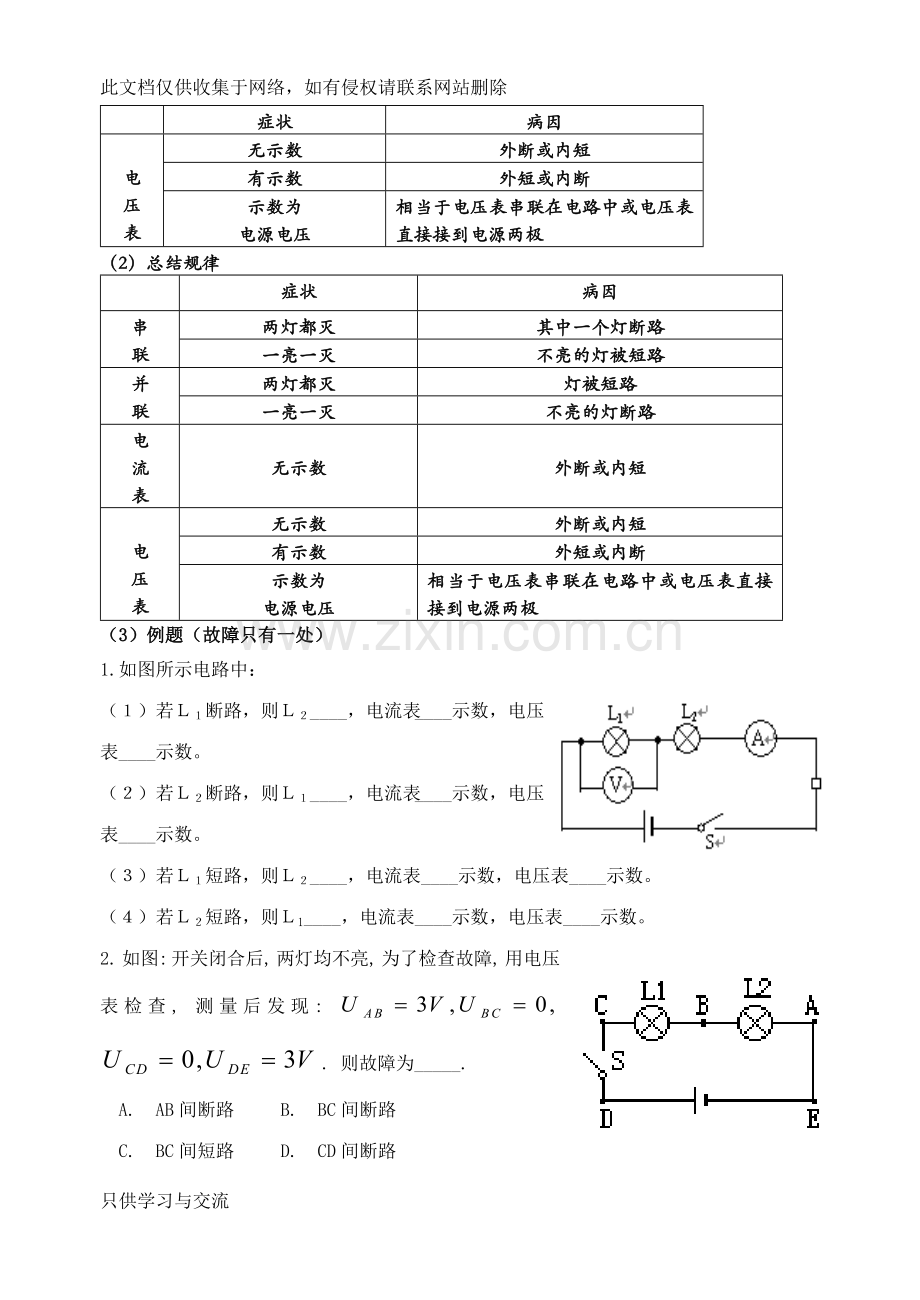

（2）总结规律

症状
病因
串
联
两灯都灭
其中一个灯断路
一亮一灭
不亮的灯被短路
并
联
两灯都灭
灯被短路
一亮一灭
不亮的灯断路
电
流
表

无示数

外断或内短

电
压
表
无示数
外断或内短
有示数
外短或内断
示数为
电源电压
相当于电压表串联在电路中或电压表直接接到电源两极
（3）例题（故障只有一处）
1.如图所示电路中：
（１）若Ｌ１断路，则Ｌ２____，电流表____示数，电压表____示数。
（２）若Ｌ２断路，则Ｌ１____，电流表____示数，电压表____示数。
（３）若Ｌ１短路，则Ｌ２____，电流表____示数，电压表____示数。
（４）若Ｌ２短路，则Ｌ1____，电流表____示数，电压表____示数。
2. 如图: 开关闭合后, 两灯均不亮, 为了检查故障, 用电压表检查, 测量后发现: . 则故障为_____.
A. AB间断路 B. BC间断路
C. BC间短路 D. CD间断路
知识二.电路的故障引起电路中电学物理量的变化及故障原因分析
[例1]在图中，当开关 K闭合后，两只小灯泡发光，电压表示数为4伏。过了2分钟，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_____________________。
[变式训练题] 在如图所示的电路中，电源电压等于6伏，合上开关后电压表示数为6伏。经分析得出，电路中可能发生的情况是：______________________________。
[例2] 在如图所示的电路中，电源电压不变。闭合开关K后，灯L1.L2都发光。一段时间后，其中一灯突然熄灭，而电流表.电压表的示数都不变，则产生这一现象的原因可能是 （ ）
(A)灯L1短路。 (B)灯L2短路。
(C)灯L1断路。 (D)灯L2断路。
[变式训练题]如图: 闭合开关后, 只有一盏灯亮, 两表读数相同, 则可知: _____.
A. L1断路 B. L1短路
C. L2断路 D. L2短路
[例3] 在图所示的电路中，电源电压不变。闭合开关K后，灯L1.L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是 ( )
(A)灯L1断路。 (B)灯Ll短路。
(C)灯L2断路。 (D)灯L2短路。
[变式训练题] 在图所示的电路中,电源电压不变。闭合开关K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则 （ ）
A.灯L可能变亮。 B.灯L亮度可能不变。
C.电阻R可能断路。 D.电阻R可能短路。

课堂练习精练：
1.在图所示的电路中，电源电压为6伏。当电键K闭合时，只有一只灯泡发光，且电压表V的示数为6伏。产生这一现象的原因可能是 ( )
A.灯L1短路 B.灯L2短路 C.灯L1断路 D.灯L2断路
2.在图所示的电路中，当开关K闭合时，灯L1.L2均不亮。某同学用一根导线去查找电路的故障。他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。由此可以判断 ( )
A.灯L1断路 B.灯L1短路 C.灯L2断路 D.灯L2短路
3.如图: 开关闭合后, 发现电压表的指针不动, 不可能出现的故障是（ ）.
A. L1灯丝断了 B. L2灯丝断了 C. L2短路 D. 电压表出现断路
4. 如图: 开关闭合后两灯均不亮, 电流表无示数, 电压表示数约等于电源电压, 则下列说法正确的是 （ ）
A. 电压表断路 B. 电流表断路 C. 灯L1断路 D. 灯L2断路

第1题 第2题 第3题 第4题
5. 如图: 开关闭合后发生的现象是（ ）
A. 灯不亮, 电流表烧坏 B. 灯不亮, 电流表无明显偏转
C. 灯亮, 电压表有示数 D. 灯亮, 电流表.电压表都有示数
6.如图所示，当闭合开关时，L1亮，L2不亮，A和V均有示数，故障的原因可能是 （ ）

A．L1短路 B．L2短路　　C．L1断路 D．L2断路
7.如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了 C．L1的接线短路 D．L2的接线短路
8.如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是：（ ）
A.灯L1短路； B.灯L2短路； C.灯L1断路； D.灯L2断路。
第5题 第6题 第7题 第8题
