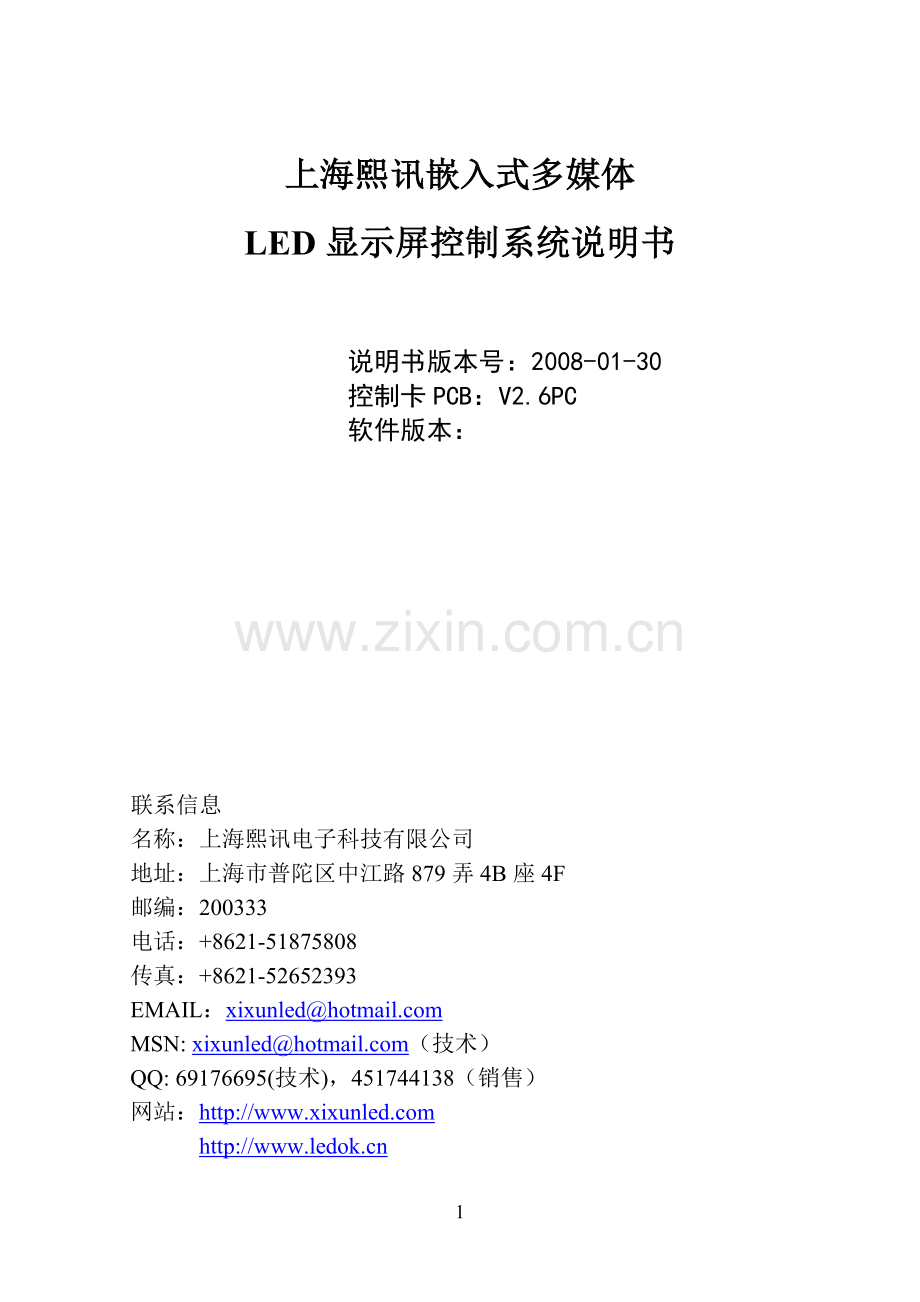

上海熙讯嵌入式LED显示屏控制系统说明书080329.doc

上海熙讯嵌入式多媒体
LED显示屏控制系统说明书

说明书版本号：2008-01-30
控制卡PCB：V2.6PC
软件版本：

联系信息
名称：上海熙讯电子科技有限公司
地址：上海市普陀区中江路879弄4B座4F
邮编：200333
电话：[phone]
传真：[phone]
EMAIL：xixunled@
MSN: xixunled@（技术）
QQ: 69176695(技术)，451744138（销售）
网站：

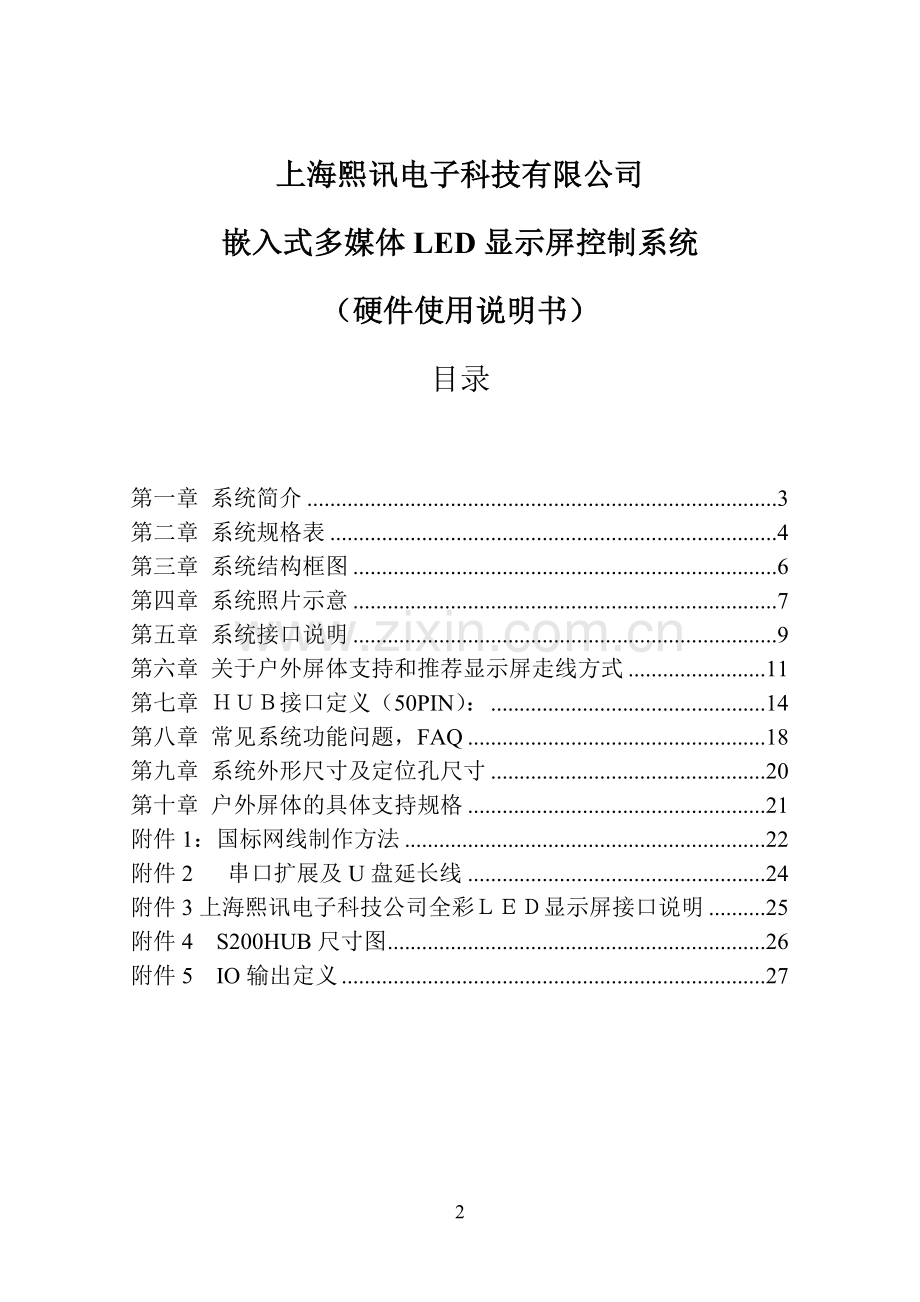

上海熙讯电子科技有限公司
嵌入式多媒体LED显示屏控制系统
（硬件使用说明书）
目录

第一章 系统简介 3
第二章 系统规格表 4
第三章 系统结构框图 6
第四章 系统照片示意 7
第五章 系统接口说明 9
第六章 关于户外屏体支持和推荐显示屏走线方式 11
第七章 ＨＵＢ接口定义（50PIN）： 14
第八章 常见系统功能问题，FAQ 18
第九章 系统外形尺寸及定位孔尺寸 20
第十章 户外屏体的具体支持规格 21
附件1：国标网线制作方法 22
附件2 串口扩展及U盘延长线 24
附件3上海熙讯电子科技公司全彩ＬＥＤ显示屏接口说明 25
附件4 S200HUB尺寸图 26
附件5 IO输出定义 27

第一章 系统简介
本产品已获国家专利，专利号：
LED显示屏嵌入式控制器是拥有超大存储容量的脱机显示控制系统（以下简称系统）,拥有存储几千张图片和数小时视频的容量,具有VGA同步控制一样出色的灰度显示,具有播放电影的能力,效果与电脑上看到的完全一致,并且可以同步输出音频。通过局域网实时更新显示内容,工业级的嵌入式CPU保证LED显示屏全天候运行,安装方便,不用专用显卡，不用拆开电脑，操作简单， 有效降低LED屏成本!

第二章 系统规格表
产品
P100
S100/S110
S200
色彩
双色(R,G)
全彩LED屏
全彩LED屏
像素
1024*512(8)
320*160/640*160(8)
320x320(8)
灰度
256,1024
1024,4096
1024,4096
HUB接口
灵50(1)
灵50(1),熙讯
熙讯
亮度损失
约8%
约8%
约8%
刷新率
> 80Hz
> 160Hz
>120Hz
下载接口
100M以太网/U盘
100M以太网/U盘
100M以太网/U盘
各种传感器
(3)
(3)
(3)
扫描方式
All (4)
All (4)
静态,扫描
存储容量
200M字节
200M字节
200M字节
U盘播放（不限容量）

声频输出

All(5)
All(5)
All(5)
动画
GIF，SWF
GIF,SWF
GIF，SWF
视频文件
All(6)
All(6)
All(6)
板载时钟

RS232RS485
选配
选配
选配
测试功能(7)

显示参数调整

注释:
(1)灵星雨公司50Pin转接板接口
(3)选配件
(4)扫描,静态折返等各种接口
(5)各种图片格式,包括jpg,bmp,png,ico,tif,tga,pcx,wbmp,
emf,j2k,jp2,jbg,j2c,jpc,
pgx,pnm,pgm,ppm,ras,gif等
(6)支持所有流行视频格式 mpeg,divx,xdiv,rm,rmvb,mov,wmv
3gp等
(7)参看测试功能说明
(8)这里指最大的控制像素点，实际的控制像素与显示屏走线有关

第三章 系统结构框图

第四章 系统照片示意

照片各部位说明
1．电源插座
2．电源端子
３．１００Ｍ以太网接口
４．ＵＳＢ接口
５．音频输出—使用3.5mm耳机插座
６．系统调试口
７．多功能扩展口
８．按钮
9．拨码开关
１０．ＨＵＢ板接口１
１１．ＨＵＢ板接口２
１２．控制卡型号及序号
１３．ＰＣＢ版本号
１４．串口扩展及U盘延长线—附录2

第五章 系统接口说明
表5-1 支持的显示屏驱动芯片
芯片名称
厂家

74HC595

MBI5026
聚积

TB62726
Toshiba东芝

表5-2支持的显示屏行译码方式
方式
扫描方式

备注
74HC138
1/2，1/4，1/8，1/16

软件设置
直接输出
1/2

软件设置
74HC595
1/8

使用前需技术人员确认
74HC164
1/8

使用前需技术人员确认

表5-3本系统的数据接口
名称
规格
速率
容量
备注
100M以太网

串口1
RS232

串口2
RS485

U盘
USB DISK

表5-4系统能支持各种媒体格式文件的播放，具体附表
格式
后缀名
类别
备注
文本文件
TXT, RTF

图片格式
JPG,BMP,PNG,ICO,TIF,TGA,PCX,EMF,
J2K,JP2,JBG,J2C,JPC

视频格式
mpeg,divx,xdiv,rm,rmvb,mov,wmv
3gp

动画格式
GIF,SWF

音频格式
MP3

第六章 关于户外屏体支持和推荐显示屏走线方式
本控制系统能支持常见的户外显示屏走线方式
举例

图7-1

图7-2

图7-3

图7-4

图7-5

第七章 ＨＵＢ接口定义（50PIN）：
全彩熙讯接口一（软件里代号xixun01）
信号名
管脚号
描述
LA
42
行地址最低位
LB
41
行地址次低位
LC
40
行地址次高位
LD
39
行地址最高位
ＳＴＢ
43
行锁存时钟
CLK
44
移位时钟
OE
45
显示允许
RD
11,14,17,20,23,26,29,32,35,38
红色数据
GD
12,15,18,21,24,27,30,33,36,39
绿色数据
BD
13,16,19,22,25,28,31,34,37,40
绿色数据
VCC
2,4,47,49
+5伏电源输出
GND
1,3,5,46,48,50
接地
NC
6,7,8
保留不用

通用全彩接口一（软件里代号linsn01）
信号名
管脚号
描述
LA
42
行地址最低位
LB
41
行地址次低位
LC
40
行地址次高位
LD
39
行地址最高位
ＳＴＢ
43
行锁存时钟
CLK
44
移位时钟
OE
45
显示允许
RD
10,14,18,22,26,30,34,38
红色数据
GD
9,13,17,21,25,29,33,37
绿色数据
BD
8,12,16,20,24,28,32,36
绿色数据
VCC
2,4,47,49
+5伏电源输出
GND
1,3,5,46,48,50
接地
NC
6,7,11,15,19,23,27,31,35
保留不用

通用全彩接口二（软件里代号linsn02）
信号名
管脚号
描述
LA
42
行地址最低位
LB
41
行地址次低位
LC
40
行地址次高位
LD
39
行地址最高位
ＳＴＢ
43
行锁存时钟
CLK
44
移位时钟
OE
45
显示允许
RD
10,14,18,22,26,30,34,38
红色数据
GD
9,13,17,21,25,29,33,37
绿色数据
BD
7,11,15,19,23,27,31,35
绿色数据
VCC
2,4,47,49
+5伏电源输出
GND
1,3,5,46,48,50
接地
NC
6,8,12,16,20,24,28,32,36
保留不用

熙讯HUB板资料

网线制作说明见附件1 （国标网线制作方法）
第八章 常见系统功能问题，FAQ
关于熙讯公司嵌入式LED显示屏控制器的常见问题
1.嵌入式LED显示屏控制器是怎样控制显示屏的?
答:嵌入式LED显示屏由CPU,存储器,显示驱动三部分构成,上电后,系统初始化,CPU从存储器中取出用户存入的显示内容,送到显示驱动电路处理后,形成显示屏接受的信号,送入LED显示屏就可以还原出用户编辑的内容.用户编辑好的内容是通过局域网通讯送入控制器的，也可以使用U盘将节目拷入控制卡。
2.嵌入式LED显示屏控制器与异步控制的区别?
答:嵌入式控制器在安装,操作上与异步控制没什么区别,最大的不同是异步控制一般使用单片机做CPU,成本低,但无法实现灰度控制,主要播放文字,而嵌入式系统使用ARM9系列CPU,主频高,能实现各种图片文件和视频文件的解码,后端有最新的FPGA做图像处理,产生灰度,能播放各种图片和视频文件.
3.嵌入式LED显示屏控制器与同步控制的区别?
答:a.脱机,嵌入式系统能将电脑上显示的内容存在控制器内,脱机播放,灰度和效果与电脑上设定的没有区别,播放时不需打开电脑,电脑联接时也能实时修改内容.
b.嵌入式控制卡安装比同步卡方便,不用拆开电脑,不用更换显卡,只要将控制卡连入局域网,无局域网时与电脑网卡联接即可,而现有同步控制无法通过局域网实现,只能通过网线直连
c.嵌入式系统成本低于同步控制系统
4.嵌入式控制器适用哪些场合?
答:a.需要播放图片,又要脱机显示的场合
b.小广告屏,脱机播放视频文件
c.需要彩色显示的小屏,如店招屏
d.演示屏,招标屏用
e.各种各种LED亮化屏
5.嵌入式控制器能播放动画和视频吗?
答:本控制器支持各种视频格式的文件，软件自动处理成显示屏适应的尺寸，不需要截成位图，直接以MPEG4的格式发送到控制卡。GIF格式的动画控制卡可以直接播放，对于流行的flash动画(SWF文件),控制软件自动把它转为图片序列，用户可以设置成压缩图片以节省空间，或者是位图格式以保证最大的清晰度.
6.嵌入式控制器如何与电脑通讯?
答:本控制器通过以太网(即局域网)与电脑通讯,用户将控制器直接接到网络交换机就可以了,没有局域网的情况下,使用对等网线与电脑网卡直接相连.
7.嵌入式控制器使用哪种处理器和操作系统?
答:本控制器使用ARM9内核,主频200M的CPU,操作系统是linux.
第九章 系统外形尺寸及定位孔尺寸

第十章 户外屏体的具体支持规格
型号
行高
S100
S200
P100

16
320(宽)x160（高）
320(宽)x320（高）
1024(宽)x512（高）

8
320(宽)x160（高）
320(宽)x320（高）
1024(宽)x256（高）

4
320(宽)x80（高）
320(宽)x160（高）
1024(宽)x128（高）

附件1：国标网线制作方法
第七代系统使用国标直通线,两种标准都可用
RJ-45连接器的线排列有两种方法，分别是568B和568A，我们常用 568B方式，排列见下图：
实际上在10M 100M网络中，仅仅使用12 36 这四根线。 两边使用同样标准的线称为直通线（可以用于七代系统），用于PC到HUB普通口，HUB普通口到HUB级连口之间的连接。两边使用不同样标准的线称为级联线（不可以用于七代系统），用于PC到PC，HUB普通口到HUB普通口之间的连接。不按照标准排列的线在100M工作时会出现不可预测的丢包现象。产生以上丢包的原因是线对之间相互干扰太大，如果你不记得标准，至少应该让12 36 各用一对扭在一起的线，因为他们各自彼此是差分驱动的一对。遵循EIA／TIA 568B的标准来制作接头。根据图示，线对是按一定的颜色顺序排列的（1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕）。 需要特别注意的是，绿色条线必须跨越蓝色对线。这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
对好线后，把线整齐，将裸露出的双绞线用专用钳剪下，只剩约15mm的长度，并铰齐线头，将双绞线的每一根线依序放入RJ45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推。
确定双绞线的每根线已经放置正确之后，就可以用RJ45压线钳压接RJ45接头。因为网卡与集线器之间是直接对接，所以另一端RJ45接头的引脚接法完全一样。完成后的连接线两端的RJ45接头要完全一致。
最后用测试仪测试一下。这样RJ-45头就制作完成了。
在进行间HUB级连(或PCl连PC时)，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作：
A端：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕；
B端：1绿白，2绿，3橙白，4蓝，5蓝白，6橙，7棕白，8棕

附件2 串口扩展及U盘延长线

附件3上海熙讯电子科技公司全彩ＬＥＤ显示屏接口说明　

RD0，RD1：红数据
GD0，GD1：绿数据
BD0，BD1：兰数据
VD0，VD1：虚拟像素红2数据，实像素时悬空
LA，LB，LC，LD行扫描信号
CLK1：移位时钟
STB：锁存信号
OE：使能
附件4 S200HUB尺寸图

J6控制卡正面

附件5 IO输出定义

1
2
4
6
8
10
12
14
16
3
5
7
9
11
13
15
禁用
禁用
输出6：屏幕电源开关
输出5
输出4
输出3
地
3．3伏

输出2
输出1
输入4
输入3
输入2
输入1
地
3．3伏
注：1 输出管脚上电后为高电平，输出3.3V的电压。
2 可通过动态库函数接口设置电平值；
3 输出6屏幕电源开关：高电平―――开启屏幕电源（上电后默认值）;
低电平―――关闭屏幕电源；
