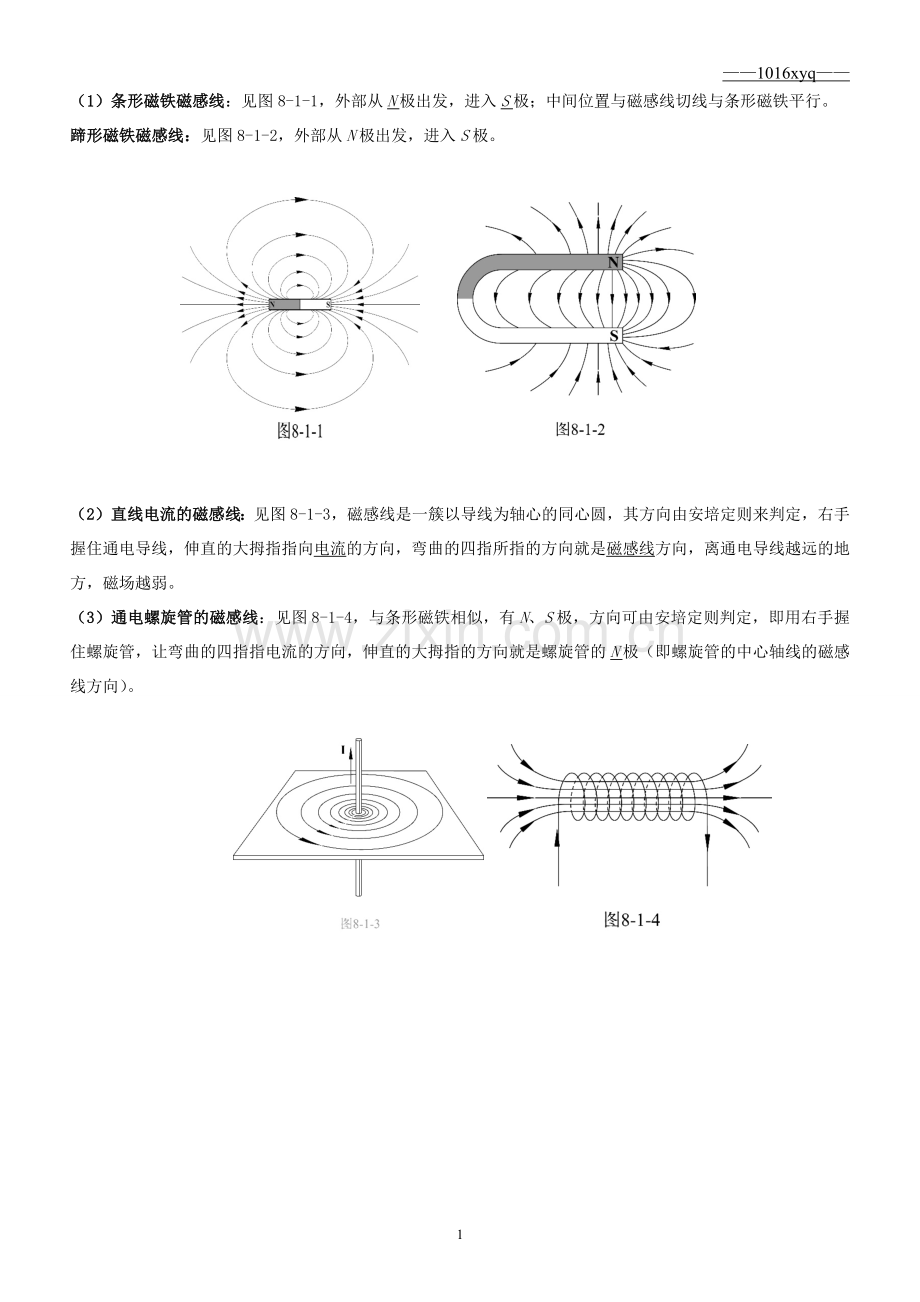

1、 1016xyq(1)条形磁铁磁感线:见图8-1-1,外部从N极出发,进入S极;中间位置与磁感线切线与条形磁铁平行。蹄形磁铁磁感线:见图8-1-2,外部从N极出发,进入S极。(2)直线电流的磁感线:见图8-1-3,磁感线是一簇以导线为轴心的同心圆,其方向由安培定则来判定,右手握住通电导线,伸直的大拇指指向电流的方向,弯曲的四指所指的方向就是磁感线方向,离通电导线越远的地方,磁场越弱。(3)通电螺旋管的磁感线:见图8-1-4,与条形磁铁相似,有N、S极,方向可由安培定则判定,即用右手握住螺旋管,让弯曲的四指指电流的方向,伸直的大拇指的方向就是螺旋管的N极(即螺旋管的中心轴线的磁感线方向)。(4)

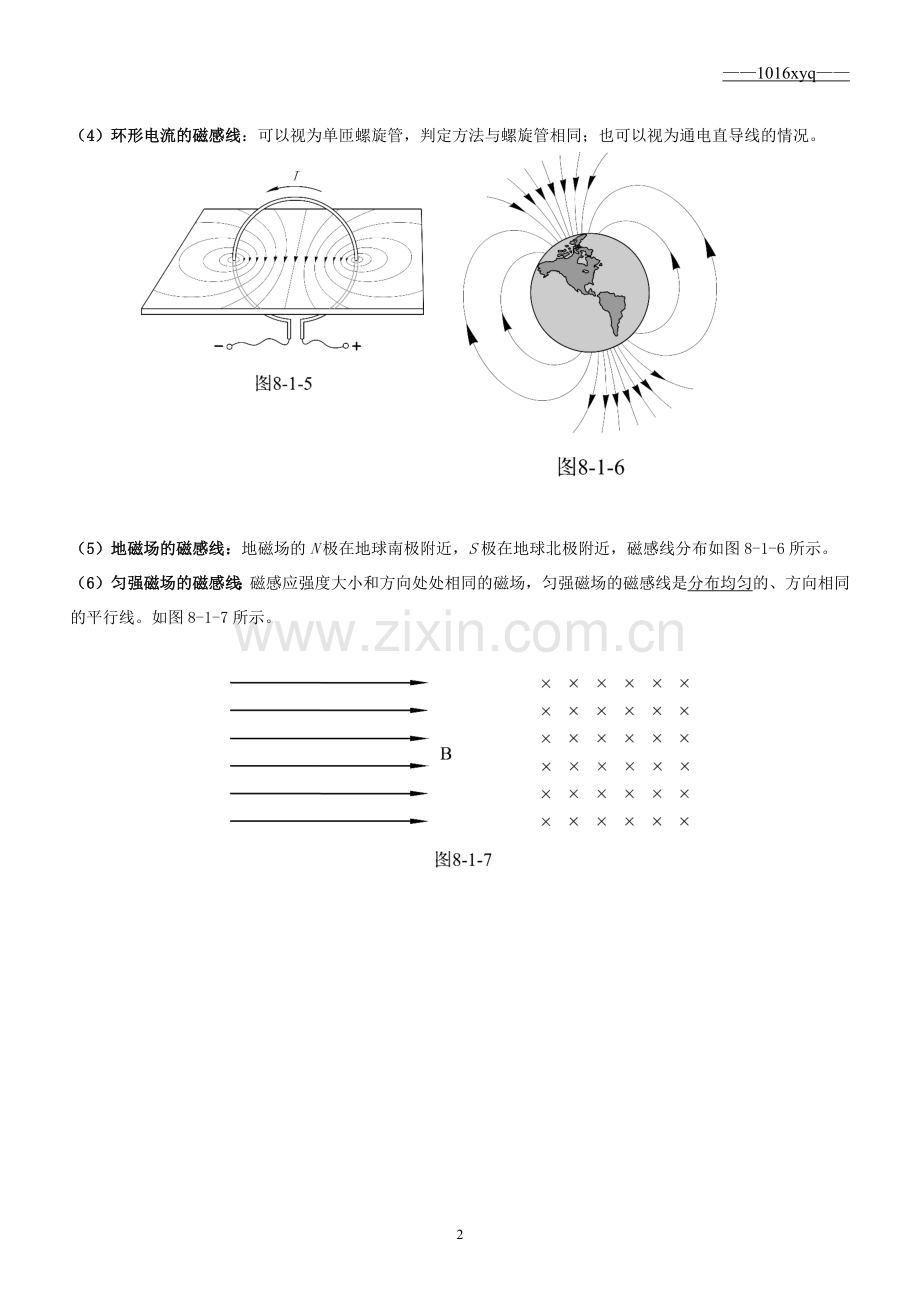

2、环形电流的磁感线:可以视为单匝螺旋管,判定方法与螺旋管相同;也可以视为通电直导线的情况。(5)地磁场的磁感线:地磁场的N极在地球南极附近,S极在地球北极附近,磁感线分布如图8-1-6所示。(6)匀强磁场的磁感线:磁感应强度大小和方向处处相同的磁场,匀强磁场的磁感线是分布均匀的、方向相同的平行线。如图8-1-7所示。第三章 第1、2节 磁现象和磁场、磁感应强度班级:_姓名:_学号:_ 1首先发现通电导线周围存在磁场的物理学家 ( ) A安培B法拉第C奥斯特D特斯拉2在奥斯特电流磁效应的实验中,通电直导线应该( )A平行南北方向,在小磁针正上方B平行东西方向,在小磁针正上方C东南方向,在小磁针正上

3、方D西南方向,在小磁针正上方3. 下列说法正确的是( )A磁场是为了解释磁极间相互作用而人为规定的B磁场是客观存在的一种物质 C.磁体与磁体间的相互作用是通过磁场而发生的,而磁体与通电导体间以及通电导体与通电导体之间的相互作用不是通过磁场发生的D地球的周围存在着磁场,地球是一个大磁体,地球的地理两极与地磁两极并不重合,其间有一个交角,这就是磁偏角,磁偏角的数值在地球上不同地方是相同的4下列关于磁感应强度的方向的说法中正确的是( )A某处磁感应强度的方向就是一小段通电导体放在该处时所受磁场力的方向B小磁针N极受磁力的方向就是该处磁感应强度的方向C垂直于磁场放置的通电导线的受力方向就是磁感应强度的

4、方向D磁场中某点的磁感应强度的方向简称该点的磁场方向5下列说法中正确的是 ( ) A电荷在某处不受电场力的作用,则该处的电场强度为零B一小段通电导线在某处不受安培力的作用,则该处磁感应强度一定为零C把一个试探电荷放在电场中的某点,它受到的电场力与所带电荷量的比值表示该点电场的强弱D把一小段通电导线放在磁场中某处,所受的磁场力与该小段通电导线的长度和电流的乘积的比值表示该处磁场的强弱6在磁感应强度的定义式中,有关各物理量间的关系,下列说法中正确的是 ( ) AB由F、I和L决定BF由B、I和L决定CI由B、F和L决定DL由B、F和I决定7有关磁感应强度的下列说法中正确的是 ( )A磁感应强度是用

5、来表示磁场强弱和方向的物理量B磁感应强度的方向与磁场力的方向相同C若一小段长为L通以电流为I的导线,在磁场中某处受到的磁场力为F,则该处磁感应强度的大小一定是F/ILD由B=F/IL可知,电流I越大,导线长度L越长,某点的磁感应强度就越小8在匀强磁场里,有一根长1.2m的通电导线,导线中的电流为5A,这根导线与磁场方向垂直时,所受的安培力为1.8N,则磁感应强度的大小为_T。9一根长20cm的通电导线放在磁感应强度为0.4T的匀强磁场中,导线与磁场方向垂直.若它受到的安培力为410-3N则导线中的电流强度是_A。若将导线中的电流减小05A,则该处的磁感应强度为_T,当导线的长度在原位置缩短为原

6、来的一半时,磁感应强度为_T。10如图所示,PQ、MN为水平、平行放置的金属导轨,相距1m,导体棒ab跨放在导轨上,棒的质量为m=0.2kg,棒的中点用细绳经滑轮与物体相连,物体的质量M=0.3kg,棒与导轨的动摩擦因数为=0.5,匀强磁场的磁感应强度B=2T,方向竖直向下,为了使物体匀速上升,应在棒中通入多大的电流?(g取10m/s2)MPQNMab第10题11(2002上海)磁场具有能量,磁场中单位体积所具有的能量叫能量密度,其值为,式中B是磁感应强度,是磁导率,在空气中为一常量。为了近似测得条形磁铁磁极端面附近的磁感应强度B,一学生用一根端面积为A的条形磁铁吸住一相同面积的铁片P,再用力

7、将铁片与磁铁拉开一段微小距离l,并测出拉力F,如图,因为所作的功等于间隙中磁场的能量,所以由此可得磁感应强度B与F、A之间的关系为B=_。 第11题NPF第三章 第3节 几种常见的磁场班级:_姓名:_学号:_ 1(1)磁感线是一些有方向的假想 ,每一点的切线方向都跟该点的 相同。磁感线 的地方磁场强,磁感线稀疏地地方磁场弱。磁感线为 ,在磁体的外部磁感线由N极 ,回到S极。在磁体的内部磁感线则由 指向N极。两条磁感线不能 ,磁感线也不 。(2) 如果磁场的某一区域里,磁感应强度的 处处相同,这个区域的磁场叫 。距离很近的两个异名磁极之间的磁场,通电螺线管内部的磁场(除边缘部分外)都可认为是匀强

8、磁场。(3)磁感应强度B与垂直磁场方向的面积S的乘积,叫做穿过这个面的 ,简称磁通。公式 ,单位是 。(补充)磁场中穿过某个面积磁感线的总条数 穿过该面积的的磁通量的大小。磁感应强度B为垂直磁场方向单位面积的磁通量,故又叫 。(4)安培认为磁性起源是在分子、原子等物质微粒内存在一种使每个物质微粒成为一个微小的磁体的 ,它的两侧相当于两个 。2下列说法中正确的是()A一根软铁棒在磁场中被磁化,是因为软铁棒中产生了分子电流B一根软铁棒在磁场中被磁化,是因为软铁棒中分子电流取向变得大致相同C软铁棒中分子电流消失了D将条形磁铁从中间断开,一段是N极,另一段是S极zxvOyP3有一束电子流沿y轴正方向高

9、速运动如图所示电子流在z轴上P点处所产生的磁场方向沿( ) Ax轴正方向Bx轴负方向Cz轴正方向Dz轴负方向4如图所示,两根非常靠近且互相垂直的长直导线,当通以如图所示方向的电流时,电流所产生的磁场在导线所在平面内的哪个区域内方向是一致且向里的( )A.区域I B.区域 C.区域 D.区域5某同学做奥斯特实验时,把小磁针放在水平的通电直导线的下方,当通电后发现小磁针不动,稍微用手拨动一下小磁针,小磁针转动180后静止不动由此可知,通电直导线的电流方向是 ( ) A自东向西 B自南向北C自西向东 D自北向南adcbabdc6如图所示,一矩形线框,从abcd位置移动到abcd位置的过程中,关于穿过

10、线框的磁通量情况下列叙述正确的是(线框平行于纸面移动) ()A一直增加 B一直减少C先增加后减少 D先增加,再减少直到零,然后再增加,然后再减少NS7如图所示,两个圆环A、B同心放置,且半径RARB.一条磁铁置于两环的圆心处,且与圆环平面垂直.则A、B两环中磁通A与B之间的关系是()A.AB B.AB C.AB D.无法确定8如图所示,a、b、c三枚小磁针分别在通电螺线管的正上方、管内和右侧,当这些小磁针静止时,小磁针N极的指向是 ( )Aa、b、c均向左 Ba、b、c均向右Ca向左,b向右,c向右 Da向右,b向左c向右9矩形线圈的面积为S,置于磁感应强度为B的匀强磁场中,磁感线垂直穿过线圈

11、,当线圈绕垂直于线圈平面的轴转过90时,线圈内的磁通量的变化量为_;当线圈绕垂直于线圈平面的轴转过180时,线圈内的磁通量的变化量为_。10某地的地磁场磁感应强度为B=5.10-3T与水平方向夹角为53,则穿过水平面内面积为S=2102m2的平面的磁通量大小_wb。11有一根粗细均匀的软铁棒,其横截面积为8cm2,将绝缘导线密绕在软铁棒上当导线中通有电流时,软铁棒中部穿过0.5cm2的横截面积的磁通量为5.510-5Wb求:(1)穿过铁棒的磁通量;(2)铁棒中间部分的磁感应强度第三章 第4节磁场对通电导线的作用力班级:_姓名:_学号:_ 1画出图中各磁场对通电导线的安培力的方向BBBBEFGH

12、2关于磁电式电流表内的磁铁和铁芯间的矩形线圈与该磁场的关系,下列说法中正确的有 ( ) A.通电线圈旋转的角度不同,它所在位置的磁感应强度大小也不同B.不管通电线圈转到什么位置,它所在位置的磁感应强度大小都相等C.通电线圈旋转的角度不同,它的平面与磁感线的夹角也不同D.不管通电线圈转到什么位置,它的平面都与磁感线相平行3如图所示,两根平行放置的长直导线a和b载有大小相同方向相反的电流, a受到的磁场力大小为F1,当加入一与导线所在平面垂直的匀强磁场后,a受到的磁场力大小变为F2,则此时b受到的磁场力大小变为 ( )A. F2 B. F1F2 C. F1F2 D.2 F1F2 4如图所示,匀强磁

13、场中有一通以方向如图的稳定电流的矩形线abcd,可 绕其中心轴OO转动,则在转动过程中( )Aab和cd两边始终无磁场力作用Bab和cd两边所受磁场力大小和方向在转动过程中不断变化C线圈在磁场力作用下转动过程中合力始终不为零Dab、cd两边受到和磁场力的大小和方向在转动过程中始终保持不变5通电矩形导线框abcd与无限长通电直导线MN在同一平面内,电流方向如图所示,ab边与MN平行。关于MN的磁场对线框的作用,下列叙述中正确的是( )A线框有两条边所受的安培力方向相同 B线框有两条边所受的安培力大小相同 C线框所受安培力的合力朝左 D线框所受安培力的合力朝右6直导线AB与圆线圈的平面垂直且隔有一

14、小段距离,直导线固定,线圈可以自由运动,当通过如图所示的电流时(同时通电)从左向右看,线圈将 ()ABA顺时针转动,同时靠近直导线ABB顺时针转动,同时离开直导线ABC逆时针转动,同时靠近直导线ABD静止不动7如图所示,把一重力不计可自由运动的通电直导线AB水平放在蹄形磁铁磁极的正上方,当通以图示方向的电流时,导线的运动情况是(从上往下看)( )A. 顺时针方向转动,同时下降 B. 顺时针方向转动,同时上升C. 逆时针方向转动,同时下降 D. 逆时针方向转动,同时上8.条形磁铁放在水平面上,在它的上方偏右处有一根固定的垂直纸面的直导线,如图所示,当直导线中通以图示方向的电流时,磁铁仍保持静止.

15、下列结论正确的是( ) A.磁铁对水平面的压力减小B.磁铁对水平面的压力增大C.磁铁对水平面施加向左的静摩擦力 D.磁铁所受的合外力增加9质量为m ,长为L的的金属棒ab用两根细金属丝悬挂在绝缘架MN下面,整个装置处在竖直方向的匀强磁场中,当金属棒通以由a向b的电流I后,将离开原位置向前偏转角而重新平衡,如图。求磁感应强度B的方向和大小。 10.如图,金属杆ab的质量为m,长为L,通过的电流为I,处在磁感应强度为B的匀强磁场中,结果ab静止且紧压于水平导轨上。若磁场方向与导轨平面成角,求:(1)棒ab受到的摩擦力;(2)棒对导轨的压力。11.在倾角为的光滑斜面上,置一通有电流I,长为L,质量为m的导体棒,如图所示欲使棒静止在斜面上,外加匀强磁场的磁感应强度B的最小值为多少?方向如何?欲使棒静止在斜面上,且对斜面无压力,应加匀强磁场B为多少?方向如何?分析欲使棒静止在斜面上且要求B垂直于L,应外加磁场的方向及范围。8
