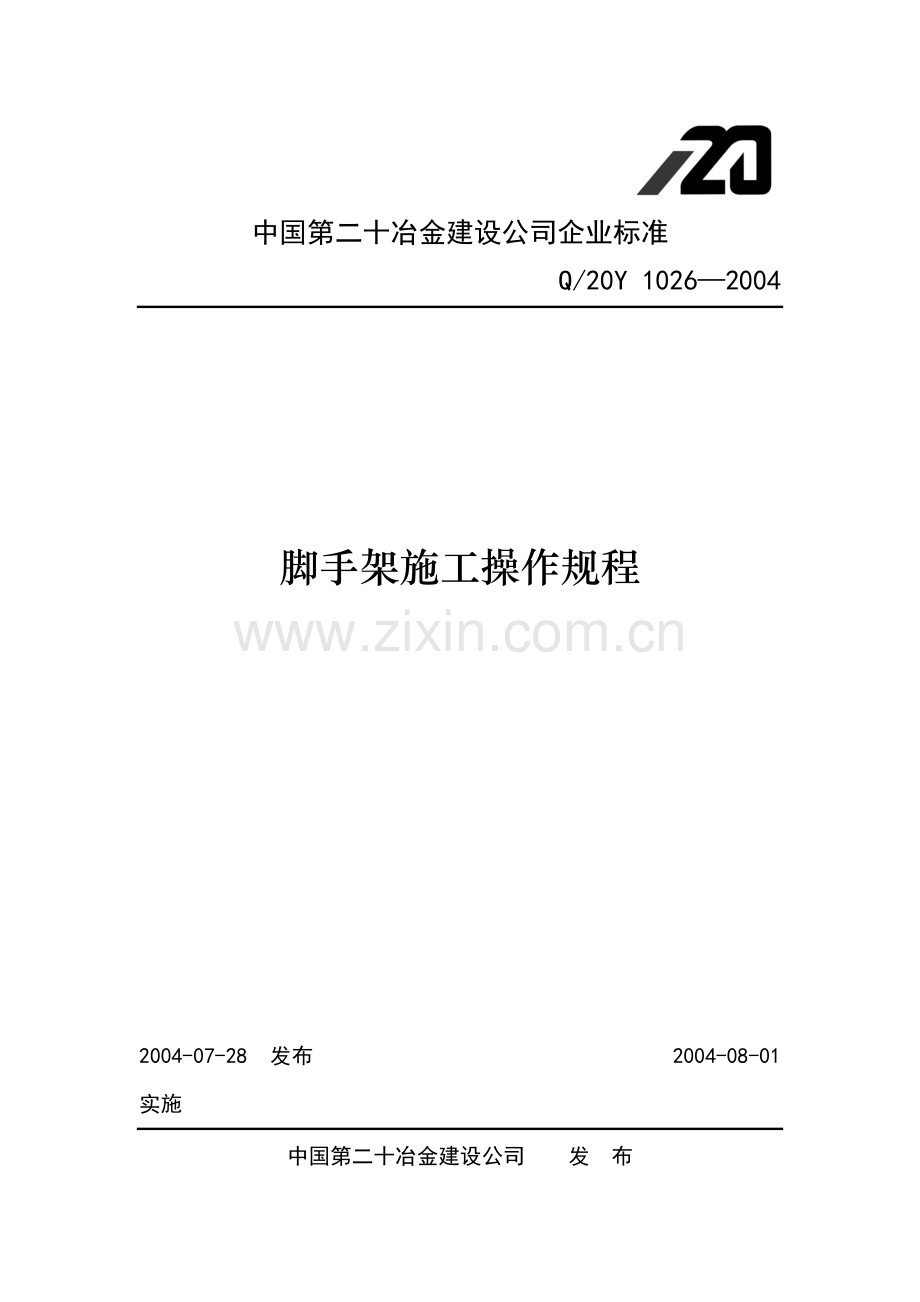

中国第二十冶金建设公司企业标准Q/20Y 10262004脚手架施工操作规程2004-07-28 发布 2004-08-01 实施中国第二十冶金建设公司 发 布目 次前言11 适用范围22 施工准备22.1 人员要求22.2 机械设备要求22.3 物料要求22.4 环境要求33 操作要求43.1施工流程图43.2 一般规定43.3 操作要点114 质量验收及记录样式135 质量通病防治16前 言公司操作规程分为七个系列：土建工程、钢结构制作工程、结构安装工程、市政工程、筑炉工程、机械设备安装工程和电气设备安装（调试）工程。本规程是土建工程系列操作规程之一。本规程是JGJ 1302001建筑施工扣件式钢管脚手架安全技术规范的支持性企业标准。脚手架施工操作除应按本规程执行外，成品保护、安全施工等执行国家、地方相关法律法规及公司、业主管理制度、规定。本规程编制单位及主要起草人：编制单位：建筑工程分公司主要起草人：季先兵、王新、杨勇1 适用范围本操作规程适用于工业与民用建筑的扣件式钢管脚手架施工。2 施工准备2.1 人员要求2.1.1 配备相应管理人员，负责工程、技术、质量、安全、机械、物料的管理；并明确脚手架施工的总负责人，负责总协调。2.1.2 根据工程量的大小及工程进度要求配备足够数量的各工种施工人员，主要工种包括架工和力工等。2.1.3 工程管理人员及操作人员（力工除外），均应持证上岗。2.1.4 施工操作人员身体状况良好，高空作业人员不得有恐高症、心脏病、高血压等疾病。2.2 机械设备要求2.2.1 投入施工的各种机械设备（包括工、机具）规格、性能、数量应满足要求，并经机械设备管理人员组织相关人员对其试用（包括安全性能检查），确保处于正常状态。2.2.2 使用的各种机械设备，均应有易损件备件或整机备品，以保证施工顺利进行。2.2.3 对使用的各种机械设备，均要配备安全技术操作规程供查阅使用。2.3 物料要求2.3.1 脚手架使用的钢管、扣件、脚手板、连墙件等质量必须符合现行国家标准的规定。2.3.2 钢管应具有产品质量合格证，质量检验报告。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，必须涂有防锈漆。钢管上严禁打孔。钢管的外径、壁厚、端面偏差、表面锈蚀深度、弯曲变形等均应符合规范规定。2.3.3 新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，应按照现行国家标准的规定进行抽样检测。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。螺栓拧紧扭矩达到65Nm时不得发生破坏。新旧扣件均应涂刷防锈漆。2.3.4 木脚手板的宽度宜为200300mm，厚度不应小于50mm，两端应各设直径为4mm的镀锌钢丝箍两道。木板的质量应符合规范规定，腐朽的脚手板严禁使用；竹脚手板应为毛竹或楠竹制作的竹串片板、竹笆板；新钢脚手板应有产品质量合格证，尺寸偏差应符合规范的规定，且不得有裂纹、开焊和硬弯。新旧脚手板均涂刷防锈漆。2.3.5 同一脚手架中不得混用两种材质，也不得将两种规格的钢管用于同一脚手架中。2.4 环境要求2.4.1 脚手架搭设场地夯实平整、无杂物、且排水畅通，必要时打设混凝土垫层或铺钢木板、槽钢条作为脚手架立柱的坚实基础。如脚手架较高时，支撑的回填土必须很好地被处理。2.4.2 脚手架底座底面标高高于自然地坪50mm。2.4.3 当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。2.4.4 当遇六级以上大风和雾、雨、雪天气时，应停止脚手架搭设与拆除作业，雨、雪停止后上架作业应有防滑措施，并应扫除积雪。2.4.5 搭、拆脚手架时，地面应设有围栏和警戒标志，并派专人看守，严禁非操作人员入内。3 操作要求3.1 流程图脚手架基础处理放线定位垫板、底座摆放立 杆纵横扫地杆安装纵、横杆安装校 正连墙件横向斜杆、剪刀撑安全网脚手板安装检查验收3.1.1 脚手架安装流程图3.1.2 脚手架拆除流程连墙件立杆清理、材料归类脚手板拆除安全网纵、横杆横向斜杆、剪刀撑 3.2 一般规定3.2.1 纵向水平杆宜在立杆内侧，其长度不宜小于三跨。3.2.2 纵向水平杆接长宜采用对接扣件连接，也可采用搭接。采用对接或搭接时应符合如下规定：a) 采用对接扣件连接时，接头应交错布置：两根相邻纵向水平杆的接头不宜设在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。b) 采用搭接接头时，搭接长度不应小于1m，应等距离设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。c) 当脚手板采用冲压钢板、木板、竹串片板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定；当脚手板采用竹笆板时，纵向水平杆应采用直角扣件等距离固定在横向水平杆上，间距小于400mm。3.2.3 横向水平杆的设置规定：a) 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端的外伸长度不应大于0.4横杆跨度，且不应大于500mm。b) 作业层上非主节点处的横向水平杆，应根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。c) 当使用钢板脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上，单排脚手架的横向水平杆的一端用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应小于180mm。d) 使用竹笆脚手板时，双排脚手架的横向水平杆的一端应用直角扣件固定在立杆上，另一端应插入墙内，插入长度不应小于180mm。3.2.4 脚手板的设置规定：a) 作业层脚手板应铺满、铺稳，离开墙面120150mm。b) 钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长度应为130150mm，两块脚手板外伸长度的和不应大于300mm，脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。c) 竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上。d) 作业层端部脚手板探头长度应取150mm，其板长两端均应与支承杆可靠固定。3.2.5 立杆的设置规定：a) 每根立杆底部应设置底座或垫板。b) 脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。c) 脚手架底层步距不应大于2m。立杆必须用连墙件与建筑物可靠连接。d) 立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。采用对接时，立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3；采用搭接连接时，搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。e) 立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。f) 双管立杆中副杆的高度不应低于3步，钢管长度不应小于6m。3.2.6 连墙件的规定：a) 连墙件布置最大间距不得超过下表中的规定。脚手架高度竖向间距（h）水平间距（la）每根连墙件覆盖面积（m2）双排50m3h3la4050m2h3la27单排24m3h3la40注：h为步距；la为纵距。b) 连墙件应设在主节点处，偏离主节点的距离不应大于300mm；应从底层第一步纵向水平杆处开始设置，当该处设置有困难时应采用其他可靠措施固定；连墙件优先采用菱形布置，也可采用方形、矩形布置。c) 一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m（或2步）。d) 对于高度在24m以下的单、双排脚手架，宜采用刚性连墙件与建筑物可靠连接，也可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件。对于高度大于24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。e) 连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不得采用上斜连接。连墙件必须采用可承受拉力和压力的构造。采用拉筋必须配用顶撑，顶撑应可靠地顶在混凝土圈梁、柱等结构部位。拉筋应采用两根以上直径4mm的钢丝拧成一股，使用时不应少于2股，也可采用直径不小于6mm的钢筋。f) 架高超过40m且有风涡流作用时，应采取抗上升翻流作用的连墙措施。3.2.7 门洞设置的规定a) 单、双排脚手架门洞宜采用上升斜杆、平行弦杆桁架结构型式，斜杆与地面的倾角应在4560之间。b) 单排脚手架门洞处，应在平面桁架的每一节间设置一根斜腹杆；双排脚手架门洞处的空间桁架，除下弦平面外，应在其余5个平面内每节间设置一根斜腹杆。c) 斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜腹杆在1跨内跨越2个步距时，宜在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上。d) 斜腹杆宜采用通长杆件，当必须接长使用时，宜采用对接扣件连接，也可采用搭接。e) 单排脚手架过窗洞时应增设立杆或增设一根纵向水平杆。f) 门洞桁架下的两侧立杆应为双管立杆，副立杆高度应高于门洞12步。g) 门洞桁架中伸出上下弦杆的杆件端头，均应增设一个防滑扣件，该扣件宜紧靠主节点处的扣件。3.2.8 剪刀撑与横向斜撑a) 单排脚手架应设置剪刀撑；双排脚手架应设置剪刀撑和横向斜撑。b) 每道剪刀撑跨越立杆的根数按下表规定确定。剪刀撑斜杆与地面的倾角455060剪刀撑跨越立杆的最多根数765c) 每道剪刀撑的宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在4560之间。d) 高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m。高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。e) 剪刀撑斜杆的接长宜采用搭接。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。f) 横向斜撑应在同一节间，由底至顶呈之字型连续布置，斜撑的固定符合3.2.7的第c)款规定。一字型、开口型双排脚手架的两端均必须设置横向斜撑，中间宜每隔6跨设置一道。g) 高度在24m以下的封闭型双排脚手架可不设横向斜撑，高度在24m以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨设置一道。3.2.9 斜道的设置规定a) 人行并兼作材料运输的脚手架斜道，当高度不大于6m时，宜采用一字型斜道；当高度大于6m时，宜采用之字型斜道。b) 斜道宜附着外脚手架或建筑物设置；运输斜道宽度不宜小于1.5m，坡度宜采用16，人行斜道宽度不宜小于1m，坡度宜采用13；拐弯处应设置平台，其宽度不应小于斜道宽度；斜道两侧及平台外围均应设置栏杆及挡脚板，栏杆高度应为1.2m，挡脚板高度不应小于180mm；运料斜道两侧、平台外围和端部均应按连墙件设置的规定设置连墙件，每两步应加设水平斜杆，并应按照剪刀撑和横向斜撑的设置规定设置剪刀撑和横向斜撑。c) 脚手板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于500mm；脚手板顺铺时，接头宜采用搭接，下面的板头应压住上面的板头，板头的凸棱处宜采用三角木填顺。人行斜道和运料斜道的脚手板上应每隔250300mm设置一根防滑木条，木条厚度宜为2030mm。3.2.10 模板脚手架的搭设规定a) 模板脚手架立杆的间距必须根据设计确定，立杆的构造按照立杆的设置规定进行搭设。b) 支架立杆应竖直设置，2m高度的垂直允许偏差为15mm，设在支架立杆根部的可调底座，当其伸出长度超过300mm时，应采取可靠措施固定。c) 满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置；高于4m的模板支架，其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。剪刀撑应按照剪刀撑的设置构造要求进行设置。3.3 操作要点3.3.1 脚手架搭设操作要点a) 脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。每搭完一步脚手架后，应按照规定校正步距、纵距、横距及立杆的垂直度。当脚手架施工操作层高出连墙件二步时，应采取临时稳定措施，直到上一层连墙件搭设完后方可根据情况拆除。b) 底座、垫板应准确地放在定位线上，垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板，也可采用槽钢。c) 严禁不同直径的钢管混合使用。开始搭设立杆时应每隔6跨设置一根抛撑，直至连墙件安装稳定后方可根据情况拆除。相邻立杆的对接扣件必须按照规定错开。d) 封闭型脚手架的同一步中，纵向水平杆应四周交圈，用直角扣件与内外脚步立杆固定。e) 双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜大于100mm。单排脚手架的横向水平杆不得设置在如下部位：设计上不允许留脚手眼的部位；过梁上与过梁两端成60角的三角形范围内及过梁净跨度1/2的高度范围内；宽度小于1米的窗间墙；梁或梁垫下及其两侧各500mm的范围内；砖砌体的门窗洞口两侧200mm和转角处450mm的范围内；其他砌体的门窗洞口两侧300mm和转角处600mm的范围内；独立或附墙砖柱。f) 剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支撑在垫块或垫板上。g) 扣件规格必须与钢管外径相同，螺栓拧紧扭力矩不应小于40Nm，且不应大于65Nm。在主节点处固定横向水平、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。对接扣件开口应朝上或朝内，各杆件端头伸出扣件盖板边缘的长度不应小于100mm。h) 栏杆和挡脚板均应搭设在外立杆的内侧，上栏杆上皮高度应为1.2m，挡脚板的高度不应小于180mm，中栏杆应居中设置。i) 脚手架上的脚手板应铺满、铺稳、离开墙面120150mm，脚手板探头应用直径3.2mm的镀锌钢丝固定在支撑杆件上。在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动。3.3.2 脚手架拆除操作要点a) 脚手架拆除必须由上而下逐层进行，严禁上下同时作业。b) 连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。c) 当脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛撑加固，再拆除连墙件。d) 当脚手架采取分段、分立面拆除时，对拆除的脚手架两端应先按规定设置连墙件和横向斜撑加固。e) 脚手架拆除过程中各种构配件严禁抛掷至地面。f) 运至地面的构配件应及时检查、修整与保养，并按品种规格随时码堆存放。4 质量验收及记录样式4.1 构配件检查与验收4.1.1 钢管的质量检查a) 新钢管应具有产品质量合格证；质量检验报告；表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的滑道；钢管的直径、壁厚、端面等的偏差必须符合规定。b) 旧钢管表面的锈蚀深度及弯曲变形等应符合规定。4.1.2 扣件的质量检查a) 新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。b) 旧扣件不得有裂缝、变形，螺丝不得有滑丝。4.1.3 脚手板的质量检查a) 新钢脚手板应具有产品质量合格证。b) 木脚手板的宽度不宜小于200mm，厚度不应小于50mm，腐朽的脚手板不得使用。4.2 脚手架的质量检查a) 杆件的设置和连接，连墙件、支撑、门洞桁架等的构造符合要求。b) 地基不得有积水，底座无松动，立杆无悬空，扣件螺栓无松动。c) 安装后的扣件螺栓拧紧扭矩应采用扭矩扳手检查，扭矩在40Nm65Nm之间。4.3 质量检查表4.3.1 构配件的允许偏差序号项 目允许偏差（mm）检查工具1焊接钢管尺寸（mm）游标卡尺外径 48-0.5壁厚 3.5-0.5外径 51-0.5壁厚 3.0-0.452钢管两端面切斜偏差1.7塞尺，拐角尺3钢管外表面锈蚀深度0.50游标卡尺4各种钢管端部1.5m内弯曲5钢板尺立杆钢管弯曲长度3m4m12长度4m6.5m20水平杆、斜杆的钢管弯曲，长度6.5m以内305冲压钢脚手板板面挠曲钢板尺长度4m以内12长度4m以外16板面扭曲（任一角翘起）54.3.2 脚手架搭设的技术要求、允许偏差与检验方法项次项 目技术要求允许偏差（mm）检查方法与工具1地基基础表面坚实平整观察排水不积水垫板不晃动底座不滑动不沉降-102立杆垂直度最后验收垂直度2080m100用经纬仪或吊线和卷尺下列脚手架允许水平偏差（mm）搭设中检查偏差的高度（m）总高度50m40m20mH=2H=10H=20H=30H=40H=507204060801007255075100750100中间档次用插入法3间距步距纵距横距205020钢板尺4纵向水平杆高差一根杆的两端20水平仪或水平尺同跨内两根纵向水平杆高差105双排脚手架横向水平杆外伸长度偏差外伸500mm-50钢板尺续表项次项 目技术要求允许偏差（mm）检查方法与工具6扣件安装主节点处各扣件中心点相互距离150mm钢板尺同步立杆上两个相隔对接扣件的高差500mm钢卷尺立杆上的对接扣件至主节点的距离步距/3纵向水平杆上的对接扣件至主节点的距离跨距/3钢卷尺扣件螺栓拧紧扭矩4065Nm扭矩扳手7剪刀斜撑杆与地面的倾角4560角尺8脚手板外伸长度对接130150mm横杆距300mm卷尺搭接200mm距横杆100mm卷尺5 质量通病防治5.1 脚手架搭设前，按照规定进行脚手架构配件的质量检查，不合格构配件严禁使用。避免脚手架因质量不合格而造成事故。5.2 脚手架基础应夯填密实，铺垫好垫板或底座，防止脚手架下沉。5.3 搭设脚手架第一根立杆和拆除脚手架最后一根立杆均必须设置临时抛撑固定，严禁拆除最后一根立杆时随立杆任意放倒，避免立杆倒塌而造成事故。5.4 脚手架搭设必须随施工进度搭设，并用足够的连接件与墙体连接，避免因连接不足而造成脚手架整体倾倒。5.5 脚手架扣件的螺栓扭矩必须达到规定值，不得因扭矩不到而造成脚手架固定不牢，也不能因扭矩过大而造成螺栓滑丝。5.6 施工操作层脚手板必须按照规定满铺，并固定牢固，不得有探头板。5.7 脚手架拆除时，构配件严禁从空中向下随意抛掷，并安排专人负责脚手架拆除的安全工作，避免构配件砸伤人员，造成事故。
