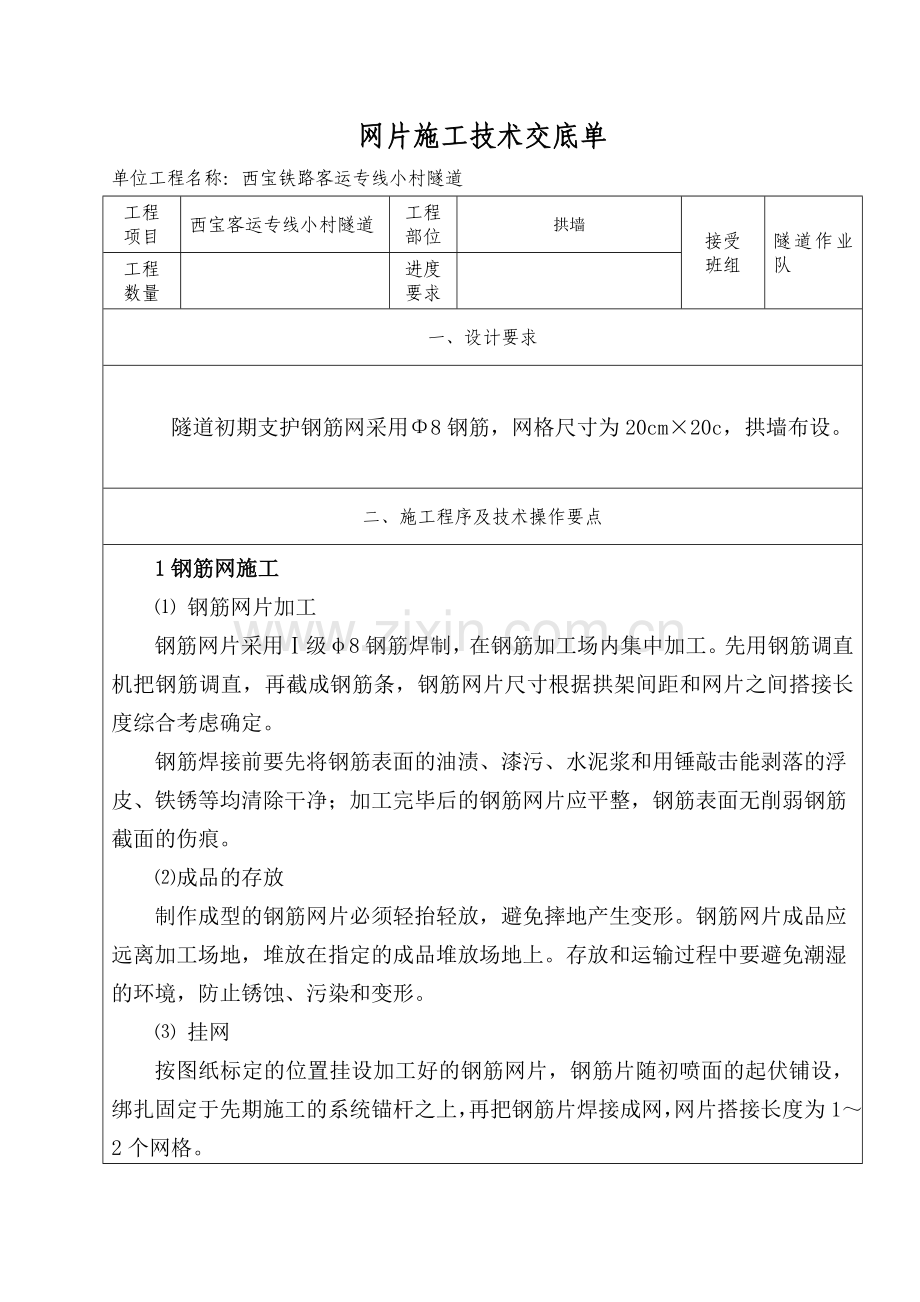

网片施工技术交底单
单位工程名称：西宝铁路客运专线小村隧道
工程
项目
西宝客运专线小村隧道
工程
部位
拱墙
接受
班组
隧道作业队
工程
数量

进度
要求

一、设计要求
隧道初期支护钢筋网采用Φ8钢筋，网格尺寸为20cm×20c，拱墙布设。
二、施工程序及技术操作要点
1钢筋网施工
⑴ 钢筋网片加工
钢筋网片采用Ⅰ级φ8钢筋焊制，在钢筋加工场内集中加工。先用钢筋调直机把钢筋调直，再截成钢筋条，钢筋网片尺寸根据拱架间距和网片之间搭接长度综合考虑确定。
钢筋焊接前要先将钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均清除干净；加工完毕后的钢筋网片应平整，钢筋表面无削弱钢筋截面的伤痕。
⑵成品的存放
制作成型的钢筋网片必须轻抬轻放，避免摔地产生变形。钢筋网片成品应远离加工场地，堆放在指定的成品堆放场地上。存放和运输过程中要避免潮湿的环境，防止锈蚀、污染和变形。
⑶ 挂网
按图纸标定的位置挂设加工好的钢筋网片，钢筋片随初喷面的起伏铺设，绑扎固定于先期施工的系统锚杆之上，再把钢筋片焊接成网，网片搭接长度为1～2个网格。
2 施工控制要点
⑴钢筋网格尺寸应符合设计要求。
⑵铺设钢筋网按照以下要求执行：
①钢筋网在初喷混凝土4cm以后铺挂，且保护层厚度不得小于2cm。
②砂层地段应先加铺钢筋网，沿环向压紧后再喷射混凝土。
③钢筋网应随初喷面的起伏铺设，与受喷面的间隙一般不大于3cm，与锚杆（锚杆安装3d后）或其它固定装置连接牢固。
④开始喷射时，应减小喷头至受喷面的距离，并调整喷射角度，钢筋网保护层厚度不得小于4cm。
⑤喷射中如有脱落的石块或混凝土块被钢筋网卡住时，应及时清除后再喷射混凝土。
3 质量要求
3.1 质量验收规范
《客运专线铁路隧道工程施工技术指南》
《客运专线铁路隧道工程质量验收暂行标准》
3.2 分项验收标准
⑴ 主控项目
l 钢筋进场时，必须对其质量指标进行全面检查并按批抽取试件做屈服强度、抗拉强度、伸长率和冷弯试验，其质量应符合现行国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013）、《钢筋混凝土用热轧带肋钢筋》（GB1499）和《低碳钢热轧圆盘条》（GB/T701）等的规定和设计要求。
检验数量：以同牌号、同炉罐号、同规格、同交货状态的钢筋，每60t为一批，不足60t按一批计。每批抽检一次。
检验方法：检查每批质量证明文件,并按批进行抽样做屈服强度、抗拉强度和伸长率冷弯试验。
l 钢筋网所使用的钢筋的品种、规格等应符合设计要求。
检验数量：全部检查。
检验方法：观察、钢尺检查。
l 钢筋网的制作应符合设计要求。
检验数量：全部检查。
检验方法、观察、尺量。
l 钢筋网的安装位置应符合设计要求，并与锚杆或其他固定装置联结牢固。钢筋网的混凝土保护层厚度不得小于3cm。
检验数量：每循环检查5处。
检验方法：观察，凿孔检查或仪器探测。
l 钢筋网应在岩面喷射一层混凝土后再铺挂，底层喷射混凝土的厚度不得小于4cm。采用双层钢筋网时，第二层钢筋网应在第一层钢筋网被混凝土覆盖及混凝土终凝后铺设。
检验数量：每循环检验一次。
检验方法：观察，检查施工记录。
⑵ 一般项目
l 钢筋网的网格间距应符合设计要求，网格尺寸允许偏差为±10mm。
检验数量：每循环检验一次，随机抽样5片。
检验方法：尺量。
l 钢筋网搭接长度应为１～２个网孔，允许偏差为±50mm。
检验数量：每循环检验一次，随机抽样5片。
检验方法：尺量。
l 钢筋应冷拉调直后使用，钢筋表面不得有裂纹、油污、颗粒状或片状锈蚀。
检验数量全部检验。
检验方法：观察。

三、安全注意事项
⑴施工人员应经培训合格后上岗。焊工应持有特种工人作业证。
⑵焊工必须穿戴防护衣具。施工时焊工应站在木垫或其它绝缘垫上。
⑶焊机必须接地，以保证操作人员安全，对于焊接导线及焊钳接导线处，都应有可靠的绝缘接地。
⑷大量焊接时，焊接变压器不得超负荷，变压器升温不得超过60℃，为此，要特别注意遵守焊机暂载率规定，以免过分发热而损坏。
⑸钢筋的调直、切断所使用的机械设备必须指定专人操作。
⑹钢筋网的安装，作业人员之间应协调动作。
主要附件

施工负责人
工程技术负责人
安 全 员
质量监督检查员
交 底 人

交 底 时 间
工 段 长 签 知
班组签知
