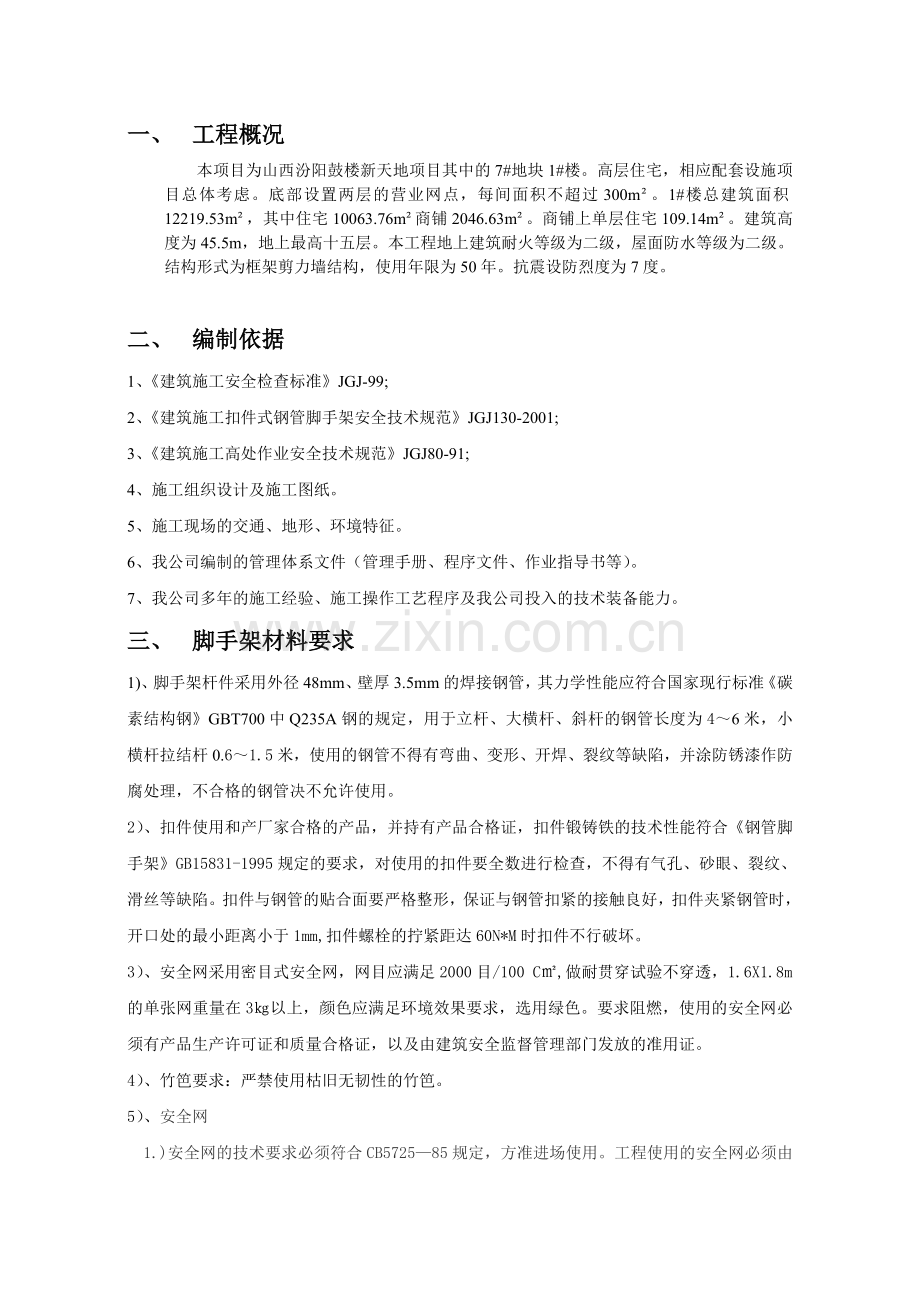

脚手架搭设施工方案建设单位_监理单位_建设单位_一、 工程概况本项目为山西汾阳鼓楼新天地项目其中的7#地块1#楼。高层住宅，相应配套设施项目总体考虑。底部设置两层的营业网点，每间面积不超过300m。1#楼总建筑面积12219.53m，其中住宅10063.76m商铺2046.63m。商铺上单层住宅109.14m。建筑高度为45.5m，地上最高十五层。本工程地上建筑耐火等级为二级，屋面防水等级为二级。结构形式为框架剪力墙结构，使用年限为50年。抗震设防烈度为7度。二、 编制依据1、建筑施工安全检查标准JGJ-99;2、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001;3、建筑施工高处作业安全技术规范JGJ80-91;4、施工组织设计及施工图纸。5、施工现场的交通、地形、环境特征。6、我公司编制的管理体系文件（管理手册、程序文件、作业指导书等）。7、我公司多年的施工经验、施工操作工艺程序及我公司投入的技术装备能力。三、 脚手架材料要求1)、脚手架杆件采用外径48mm、壁厚3.5mm的焊接钢管，其力学性能应符合国家现行标准碳素结构钢GBT700中Q235A钢的规定，用于立杆、大横杆、斜杆的钢管长度为46米，小横杆拉结杆0.61.5米，使用的钢管不得有弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管决不允许使用。2）、扣件使用和产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合钢管脚手架GB15831-1995规定的要求，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离小于1mm,扣件螺栓的拧紧距达60N*M时扣件不行破坏。3）、安全网采用密目式安全网，网目应满足2000目/100 C,做耐贯穿试验不穿透，1.6X1.8m的单张网重量在3以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由建筑安全监督管理部门发放的准用证。4）、竹笆要求：严禁使用枯旧无韧性的竹笆。5）、安全网1.)安全网的技术要求必须符合CB572585规定，方准进场使用。工程使用的安全网必须由公司认定的厂家供货。大孔安全网用做平网和兜网，其规格为绿色密目安全网1.5m6m，用作内挂立网。内挂绿色密目安全网使用有国家认证的生产厂家供货。2.)安全网在存放使用中，不得受有机化学物质污染或与其他可能引起磨损的物品相混，当发现污染应进行冲洗，洗后自然干燥，使用中要防止电焊火花掉在网上。四、 施工方案根据本工程的平面形式和立面特点及对脚手架要求的情况，在本工程施工中拟采用1#楼一至六层双排落地脚手架，七到十五层采用悬挑双排脚手架。该施工方案作为施工及验收的指导性依据。五、 搭设的基本方法及要求：根据本程实际情况，采用落地搭设。落地段脚手架基础形式、立管间距、步距按照高层建筑架子搭设规范。钢管脚手架主要组成构件有：立柱、纵向水平杆、横向水平、扣件（直角、对接、旋转）、脚手板（竹笆）、剪刀撑、横向支撑、纵向扫地杆等部分六、 搭设方案（一） 落地脚手架1、 落地脚手架的搭设方法架体采用钢管扣件搭设，立杆柱距1700，每步架体操作面铺设竹笆，外立杆内侧用2000目/d的密目网封闭工作层用毛竹片铺满，四脚并用18#铁丝扎牢。架体立杆支撑在地下室商场的硬化地面上并用木板垫好，架体内立杆中心离墙距离300，架体宽度950.步距1800，每间隔7m设一剪力撑，因此工程的特殊性、脚手架的稳定，应采用网架式和落地式脚手架搭设，部分横向钢管支撑到两面墙体上以增强架体的稳定及防止架体外顷。为便于架体搭设及增加架体的刚度，架体拐角处尽量搭设成直角，由此引起架体离结构较大的部位，再搭设成悬挑的形式，便于施工安全。2、 搭设架体的要求1、 脚手架的底脚必须牢固，5厚，宽20木板，长度不得小于两跨，木板的上方必须使用厚度810mm、20cm见方的或专用的脚手架底座，增加脚手架立杆的受力面积，防止受力过大时木板爆裂，照成立杆悬空。使立杆垂直稳定在木板上。 脚手架的底步立杆应采用不同长度的钢管参差布置，使相邻两根立杆上部接头相互错开，不在同一平面上，以保证脚手架的整体性。脚手架的立杆都应垂直立稳，底部都应用牵杠、横楞相互连接。2、 架体立杆与横杆连接处必须牢固稳定;3、 架体中心用两根钢管填芯，并与小横杆连接牢固，用于铺设竹笆;4、 架体外侧用钢管搭设踢脚杆和扶手，踢脚杆中心离大横杆中心距离为60.扶手杆中心离大横杆中心距离为120。5、 各层架体上必须满铺竹笆，架体外侧密目安全网封闭并扎牢。6、 架体从基础木板面上开始往上搭设;7、 架体填芯杆采用对接，若搭接连接其搭接长度不得小于0.6m;8、 架体内外立杆同一规格必须相互错开，以保证架体的刚性;9、 外剪力撑的搭接长度为60，二至三个转向扣件连接牢固，倾角4560度，中间与支架连接步不少于二个扣件。外剪力撑搭至架体顶端。10、 在脚手架的两边的其中一侧必须设置施工上下安全通道，通道设置即不影响施工空间又要安全牢固可靠，通道两边必须有上下扶手，扶手设置必须安全可靠。11、 每层施工作业层面搭设施工平台时，立柱钢管内侧必须使用18cm的木板或钢脚手架板作为挡脚板并绑扎牢固，离操作平台上方60cm的立柱钢管外侧设置下层防护栏杆，平台上方120cm钢管立柱的外侧设置上层防护栏杆。3、 架体搭设：1、 按平面布置图架体立杆就位离外墙距离为40，其轴线方向应与建筑物外墙切线方向平行，离墙距离偏差小于1%.2、 相邻立杆接头错开，以保证支架整体刚度，立杆轴向最大偏差20，立杆垂直度控制在3。3、 同一横杆两端高度不超过5，相邻提升点处横杆累计高差不得超过20.4、 每搭设两步架后，必须将架体内外立杆与结构拉结，保证架体整体性以及防止架体外倾。5、 架体内外立面搭设剪力撑，倾角4560度剪力撑水平投影应封闭。外排剪力撑搭至架顶。剪力撑的斜杆除两端用旋转扣件与脚手架立杆或横杆扣紧外，在其中部还必须有扣接点。4、 搭设架体的要求1、 架体立杆与横杆连接处必须牢固稳定;2、 架体中心用两根钢管填芯，并与小横杆连接牢固，用于铺设竹笆;3、 架体外侧用钢管搭设踢脚杆和扶手，踢脚杆中心离大横杆中心距离为60.扶手杆中心离大横杆中心距离为120。4、 各层架体上必须满铺竹笆，并四角用18#铁丝扎牢，架体外侧密目安全网封闭并扎牢5、 架体内外立杆同规格必须相互错开，以保证架6、 外剪力撑的搭接长度为1m，二至三个转向扣件连接牢固，倾角4560度，中间与支架连接步不少于二个扣件。外剪力撑搭至架体顶端。5、 架体搭设：1、 第一步架体的组装是整个架体安装质量的关键一步，必须严格控制水平度、垂直度和离墙距离。2、 相邻立杆接头错开，以保证支架整体刚度，立杆轴向最大偏差20，立杆垂直度每段控制在3。3、 同一横杆两端高度不超过5，相邻提升点处横杆累计高差不得超过20.4、 安装误差超过允许范围时，应调整合格后才能组装下一步。5、 每搭设二步架后，必须将架体内外立杆与结构拉结，确保架体整体性以及防止架体外倾。6、 架体内外立面搭设剪力撑，倾角4560度剪力撑水平投影应封闭。外排剪力撑搭至架顶。内排剪力撑搭设至操作层。剪力撑的斜杆除两端用旋转扣件与脚手架立杆或横杆扣紧外，在其中部还必须有扣接点。7、因考虑到窗户安装，有些地方立杆间柱对其影响，故有些立杆间距在规定范围内，只小不大有些变动，以便不影响窗户施工：七、 架体使用要求：1、 在一般状态下，允许有二个操作层同时施工，在一个跨距内各操作层施工均布荷载标准值总和不得超过6KN,集中堆载不得超过300kg.2、 当使用物料平台时，只需在架体上开口，留出相应尺寸，并在临边加固。3、 架体不得超载使用，不得使用集中荷载。4、 禁止下列违章作业：利用脚手架吊运重物;在脚手架上推车;在脚手架上拉结吊装缆绳;任意拆除脚手架任何部件;起吊构件时碰撞或扯动脚手架，在脚手架施工平台上没有安全可靠的防火措施严禁动火作业。临时用电的电缆线必须完好无损，电气设备符合临时用电要求。脚手架的搭设和拆除属于高空作业，因此搭设和拆除必须严格按一定顺序进行。杜绝因施工不当造成杆件传力不合理，留下安全隐患。搭、拆必须严格按照安全、方便的搭、拆步骤进行。不得随意改变。八、 脚手架搭设与拆除：1、 脚手架的搭设必须按照一定的顺序进行，不提任意操作。2、 本工程采用的钢管外径为48的钢管，不得混合使用。3、 封闭脚手架同一步纵向水平杆必须四周交圈。4、 双排脚手架的横向水平杆靠墙一端至墙装饰面的距离不应大于100.5、 连墙杆的构造应符合要求，当脚手架操作层高于连墙件二步时，应采用临时稳定措施，直到连墙杆搭设完成为止。6、 扣件的外径必须与钢管一致，扣件螺栓拧紧力矩必须符合要求。7、 架子应按规定布置灭火器材。8、 脚手架的拆除：1） 拆除前必须全面检查脚手架扣件连接、连接杆、支撑体系的安全情况。2） 根据检查结果，完善施工组织中的拆除顺序，经主管部门批准后方可实施。3） 拆除脚手架前必须进行安全技术交底。4） 清除脚手架上的杂物。5） 拆除顺序应逐层由上而下进行，严禁上下同时进行。6） 所有连墙件随脚手架逐层拆除，严禁将连墙件整层或数层拆除再拆脚手架。7） 施工中如果需要分独立面拆除时，对不拆除部分的脚手架应按要求加固到位。8） 拆除施工中必须及时分端集中运至地面，严禁抛仍。9） 拆除后的钢管、扣件必须检查、整修、保养。10） 架子在搭设、拆除期间停工时应做好架上堆物的清除或固定工作。九、 脚手架搭设的检查与验收：脚手架搭设完成以后，屾安全员牵头组织检查、验收、主要检查立柱垂直度、间距纵向水平杆高差、横向水平杆外伸长度偏差及扣件的安装。技术要求及容许偏差值应在规定允许的范围内。安装后的扣件螺栓拧紧力矩扭力扳手检查、抽样方法随机均布，检查数目于质量应符合规范标准。十、 脚手架安全管理：1、 对于高层建筑物的施工外墙脚手架搭设是其中一个重要环节，为了确保本工程外墙脚手架搭设成功和安全使用，工地成立以项目经理为组长、专职安全员、架子负责人为副组长的悬挑脚手架搭拆领导小组。2、 人员要求：必须持证上岗，上岗人员应定期体检。搭设脚手架人员必须戴好安全帽、安全带、穿防滑鞋。由工地专职安全员监督、架子班负责人现场指挥搭设。3、 搭设阶段必须加强检查监督，发现问题及安全隐患立即进行整改或技术校正。4、 加强检查、验收，加强监督。5、 施工期间严禁拆除系列杆件及拉结点确需拆除通过技术部门采取相应措施方案，由专业架子工实施。十一、脚手架的搭设流程及要求 落地脚手架搭设的工艺流程为：场地平整、夯实基础承载力实验、材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪力撑连墙件铺脚手板扎防护栏杆扎安全网。定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记;用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记;垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按一下构造要求搭设。1、 主杆基础本工程脚手架地基础部位原建筑周围地面，并垫好4厚木板。2、立杆间距（1） 脚手架立杆纵距1.7m，横距0.95m，步距1.8m.（2） 脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。（3） 立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20左右。（4） 立杆的垂直偏差应控制在不大于架高的1/2003、大横杆、小横杆设置（1）、大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150.（2）外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。4、剪力撑脚手架外侧立面的两端各设置一道剪力撑，并应由底至顶连续设置，中间各道剪力撑之间的净距离不应大于15m.剪力撑斜杆的接长宜采用搭接，搭接长度不小于0.6m，应采用不少于2个旋转扣件固定。剪力撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150.5、脚手板、脚手片的铺设要求（1） 脚手架里排立杆与结构层之间均应搭设隔离。（2） 满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。（3） 脚手片须用18铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。6、防护栏杆（1）脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。 （2）选用18铅丝张挂安全网。要求严密、平整。 （3）脚手架外侧必须设1.2m高的防护栏杆和60高踢脚杆，顶排防护栏杆不少于3道，高度分别为0.6m和1.2m.1.8m (4)脚手架内侧形成临边的（如遇大开间门窗洞等），在脚手架内侧高1.2m防护栏杆和30高踢脚杆。7、架体内封闭 (1)脚手架的架体里立杆距墙体净距为400，如因结构设计的限制大于200的必须铺设站人片，站人片设置平整牢固 （2）施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。 十二、 脚手架拆除安全技术措施1、 拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。作业计划一般包括：拆架的步骤和方法、安全措施、材料堆放地点、劳动组织安排等。2、 拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。3、 拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。4、 拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪力撑、斜撑，而后拆小横杆、大横杆、立杆等，并按一步一清原则依次进行。严禁上下同时进行拆架作业。5、 拆立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪力撑时，应先拆中间扣件，然后托住中间，现解端头扣。6、 连墙杆（拉结点）应随拆除进度逐层拆除，拆抛撑时，应用临时撑支住，然后才能拆除。7、 拆除时要统一指挥， 一下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。8、 在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。9、 拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运同，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回10、 输送至地面的杆件，应及时按类堆放，整理保养。11、 当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。12、 严禁夜间拆除。13、 翻掀垫铺竹笆应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除的残留物从高处坠落伤人。
