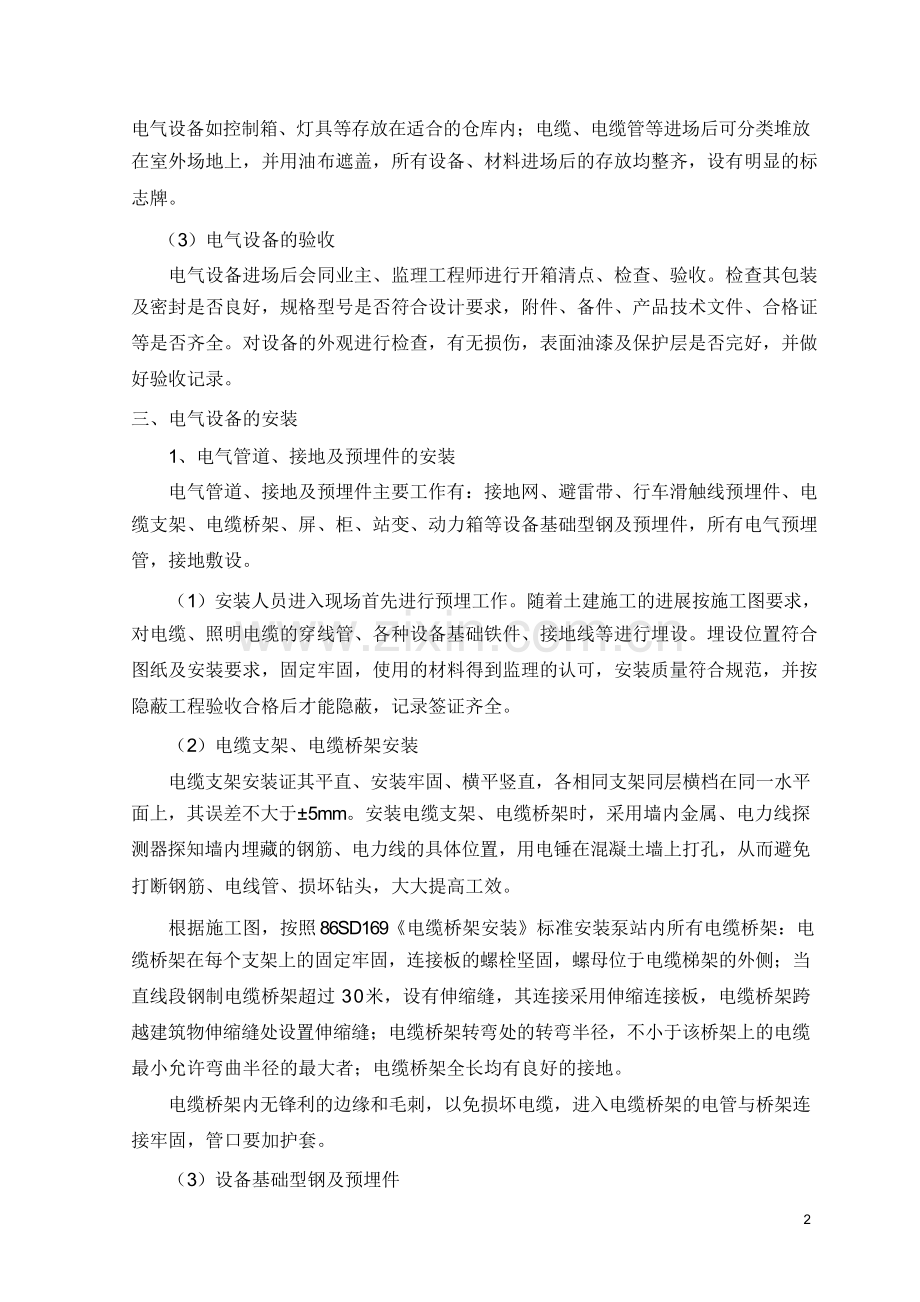

电气设备安装施工方案 一、承包方职责 我方负责高低压开关柜、主变、站变等一次设备的现场卸货、转运、保管、检查、验收、安装、调整、试验、启动、试运行及竣工验收、直至移交业主前的维护管理等 全部工作；全部二次各系统盘柜及设备的卸货、转运、保管、安装、调试、启动、试 运行并参加设备的检查和验收，直至移交业主前的维护管理等全部工作；动力电缆、控制及信号电缆、通信电缆、光缆、电线的采购、敷设和安装；电缆桥架、支架及电 气管道用固定件的采购、制作、安装，所有电气设备、电气管道及其他埋设件采购、制作、安装；照明、动力配电箱、管线及灯具的采购、转运、保管、检查、验收、安 装、调试、启动、试运行及工程竣工验收；防雷接地系统材料及全部固定件的采购、安装，接地装置工频特性参数的测量等。二、设备的装卸、保管及验收（1）设备的装卸 对要求高、易损物品的搬运，事先编制搬运作业指导书，由技术部门对作业人员 进行技术交底，使他们掌握正确的搬运方法。按已确定的搬运方法谨慎搬运，以免损伤物资、设备或发生安全事故，产品标识 在搬运过程中予以保护，防止丢失或擦掉。开关柜由室外及进入室内用吊车转运，室 内短距离用液压托盘搬运车搬运到位。从而保证搬运时开关柜不会有强烈的碰击、振 动，并保证设备倾斜角度不会过大，而且不会破坏地坪面。物资材料的入库验收、保管和发放有专人负责，库存物资有标识，不同状态产品 分开存放，做到贮存记录准确、完整，帐、卡、物相符。对贮存产品进行监控，采取必要的控制手段。如定期检验、对在库产品实行先入 先出原则，定期倒库等。库房达到通风、防潮、清洁、采光状况好等条件，防止产品 在使用或交付前受到损坏或变质。产品出库时输出库验证、只有经验证合格的物资才能放行使用。对已损坏的物品 按相关规定要求及时处理，防止误用。（2）电气设备的保管 检查后根据各设备要求妥善防护，达到防潮、防尘、防盗、防碰撞等要求，确保 设备自身质量及性能。大型电气设备开箱验收后直接进入安装位置的建筑物内；小型 1 电气设备如控制箱、灯具等存放在适合的仓库内；电缆、电缆管等进场后可分类堆放 在室外场地上，并用油布遮盖，所有设备、材料进场后的存放均整齐，设有明显的标 志牌。（3）电气设备的验收 电气设备进场后会同业主、监理工程师进行开箱清点、检查、验收。检查其包装 及密封是否良好，规格型号是否符合设计要求，附件、备件、产品技术文件、合格证 等是否齐全。对设备的外观进行检查，有无损伤，表面油漆及保护层是否完好，并做 好验收记录。三、电气设备的安装 1、电气管道、接地及预埋件的安装 电气管道、接地及预埋件主要工作有：接地网、避雷带、行车滑触线预埋件、电 缆支架、电缆桥架、屏、柜、站变、动力箱等设备基础型钢及预埋件，所有电气预埋 管，接地敷设。（1）安装人员进入现场首先进行预埋工作。随着土建施工的进展按施工图要求，对电缆、照明电缆的穿线管、各种设备基础铁件、接地线等进行埋设。埋设位置符合 图纸及安装要求，固定牢固，使用的材料得到监理的认可，安装质量符合规范，并按 隐蔽工程验收合格后才能隐蔽，记录签证齐全。（2）电缆支架、电缆桥架安装 电缆支架安装证其平直、安装牢固、横平竖直，各相同支架同层横档在同一水平 面上，其误差不大于5mm。安装电缆支架、电缆桥架时，采用墙内金属、电力线探 测器探知墙内埋藏的钢筋、电力线的具体位置，用电锤在混凝土墙上打孔，从而避免 打断钢筋、电线管、损坏钻头，大大提高工效。根据施工图，按照 86SD169电缆桥架安装标准安装泵站内所有电缆桥架：电 缆桥架在每个支架上的固定牢固，连接板的螺栓坚固，螺母位于电缆梯架的外侧；当 直线段钢制电缆桥架超过 30米，设有伸缩缝，其连接采用伸缩连接板，电缆桥架跨 越建筑物伸缩缝处设置伸缩缝；电缆桥架转弯处的转弯半径，不小于该桥架上的电缆 最小允许弯曲半径的最大者；电缆桥架全长均有良好的接地。电缆桥架内无锋利的边缘和毛刺，以免损坏电缆，进入电缆桥架的电管与桥架连 接牢固，管口要加护套。（3）设备基础型钢及预埋件 2 开 关 柜 的 基础 采 用 槽 钢 制作 的 框 架，其制 作 安 装 的 平直 度 等 符 合 规 范 GB5017-92要求。顶面误差不大于 11000，全长偏差不超过正负 5mm。每组基 础必须有两点与接地网相连。（4）接地网、防雷带安装 按照图纸设计要求在土建施工时同步进行预埋，保证建筑物各柱子内的预埋扁钢 和基础钢筋网内预埋的扁钢的埋设正确，连接可靠。接地干线在不同的两点及以上的 点与接地网相连接，自然接地体在不同的两点及以上的点与接地干线或接地网相连 接。将接地体打入地中时，加保护帽，打入后露出沟底 100150毫米，接地体最高 点的埋入深度距地面不小于 0.7米。接地体敷设完后的土沟，其回填土内不夹有石块 和建筑垃圾等，外取的土壤无较强的腐蚀性，在回填土时，分层夯实。接地体(线)的连接采用搭接焊，焊接时要牢固无虚焊，搭接长度为扁钢宽度的 2 倍，圆钢直径的 6倍，而且至少要有三个棱边焊接。接至电气设备上的接地线，用镀 锌螺栓连接，有色金属接地线不能采用焊接时，可用螺栓连接。螺栓连接处的接触面 按现行国家标准 GBJl49 90电气装置安装工程母线装置施工及验收规范的规定 处理。有震动的地方，加防松螺帽或弹簧垫圈。明敷接地线的安装符合下列要求：便于检查；敷设位置不妨碍设备的拆卸与检修；支持件间的距离，在水平直线部分为 0.51.5米，垂直部分为 1.53 米，转弯部分 为 0.30.5米；接地线按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设，在直线 段上，无高低起伏及弯曲等情况；接地线沿建筑物墙壁水平敷设时，离地面距离为 250300 毫米，接地线与建筑物墙壁间的间隙为 1015毫米：在接地线跨越建筑物 伸缩缝、沉降缝处时，设置补偿器，补偿器可用接地线本身弯成弧状代替。明敷接地 线表面涂以用 15100毫米宽度相等的绿色和黄色相间的条纹，在导体的全部长度上 或只在每个区间或每个可接触到的部位上作出标志，当使用胶带时，使用双色胶带。在接地线引向建筑物的入口处和在检修用临时接地点处，均刷红色底漆并标以黑色记 号。接 地 装 置 的 施工 符 合 电 气 装置 安 装 工 程 接地 装 置 施 工 及验 收 规 范 OB50169 92的规定，接地电阻符合设计要求。2、主变安装调试（1）安装前准备工作 3 变压器进场前，对进场道路要进行检查，特别是施工区域的临时通道，平整、坚 实、坡度较小。变压器室外有足够吊装、卸车的场地。变压器室土建工程施工、清理完毕，结构及基础砼强度达到要求，预留孔、预埋 件符合设计要求。变压器的型钢基础安装固定结束，其位置尺寸符合图纸要求，平直度符合规范要 求。（2）安装调试 变压器身进入安装位置采用 50T吊车，将其吊到轨道上，使方向正确，停稳后用 卷扬机或手拉葫芦缓慢地拖入变压器安装位置。吊装时钢绳捆绑平衡，吊点、夹角正 确。起吊及拖动水平、平稳，不倾斜及强烈震动、撞击。器身到位后进行就位调整。位置符合设计要求，水平度符合产品要求，并与基础型钢用螺栓固定牢固。基础及变 压器外壳与接地网可靠连接。接着再安装其它附件，如外壳等。电气测试合格后可进行安装高压侧的电缆。电缆中心线与套管中心线对齐，连接 后变压器套管接线柱不能承受母线及其它外力的作用。电缆的绝缘电阻、耐压试验符 合规范要求后连接电缆与变压器，接头连接可靠。3、站变安装调试（1）安装前准备工作 变压器进场前，对进场道路要进行检查，特别是施工区域的临时通道，平整、坚 实、坡度较小。变压器室外有足够吊装、卸车的场地。变压器室土建工程施工、清理完毕，结构及基础砼强度达到要求，预留孔、预埋 件符合设计要求。变压器的型钢基础安装固定结束，其位置尺寸符合图纸要求，平直度符合规范要 求。变压器到达工地后应进行开箱清点，外观检查验收。该项工作必须有业主、监理 工程师在场。变压器规格符合设计、附件、备件、产品技术文件齐全。设备外观无损 伤，无碰撞痕迹。开箱验收要做好记录，如有问题及时报业主，以便尽快解决。（2）安装调试 变压器身进入安装位置采用 8T吊车，将其吊到轨道上，使方向正确，停稳后用 卷扬机或手拉葫芦缓慢地拖入变压器安装位置。吊装时钢绳捆绑平衡，吊点、夹角正 确。起吊及拖动水平、平稳，不倾斜及强烈震动、撞击。其它附件、配件清点后适当 4 保管好，以备安装时使用。器身到位后进行就位调整。位置符合设计要求，水平度符 合产品要求，并与基础型钢用螺栓固定牢固。基础及变压器外壳与接地网可靠连接。接着再安装其它附件，如外壳等。在变压器安装工作结束后，可进行电气性能测试。具体的试验项目及要求符合规 范GB50150-9l 中有关条款。在试验前有书面的调试大纲，提交监理工程师批准后 实施，调试后有调试记录报告提交监理签证。试验项目中变压器的冲击合闸试验要在 其它电气设备安装调试结束后进行。电气测试合格后可进行安装高压侧的电缆。电缆中心线与套管中心线对齐，连接 后变压器套管接线柱不能承受母线及其它外力的作用。电缆的绝缘电阻、耐压试验符 合规范要求后连接电缆与变压器，接头连接可靠。4、共箱封闭母线安装 原则为先户内后户外，户内为先里后外，即按照母线总装配图安装就位，并进行 尺寸调整，最后进行断口处连接。（1）共箱封闭母线的就位 支架必须准确地安装就位，根据共箱封闭母线的总装配图或段装配等确定支撑架 或吊架的焊接位置，焊接支撑架及槽钢（角钢）横梁，并调整其标高，确保其标高计 算与设计图纸完全一致，其误差不超过5mm，根据共箱封闭母线支撑架安装图焊接 支撑架。待上述工作结束后，按照设计院图纸将共箱封闭母线按次序吊装在槽钢（角钢）支撑架上，然后由变压器侧、开关柜连接处开始进行尺寸方向调整，误差一般由伸缩 节来满足配合；共箱封闭母线在安装就位至穿墙处，要将穿墙隔板框架点焊在基础埋件上，以防 止共箱封闭母线安装后，穿墙框架未就位，而造成返工或切割框架等工作；如无穿墙 隔板，洞口的采用石棉泥封堵。共箱封闭母线在就位后，在尺寸调整过程中，同时进行母线清扫工作，用酒精、棉布、吸尘器等将母线箱体内表面、绝缘子表面清扫干净后并盖上箱盖进行封闭，以 减少共箱封闭母线调试前的工作量。（2）共箱封闭母线调整与清扫：共箱封闭母线就位后清扫。共箱封闭母线箱体内壁、绝缘子表面、内部导体均应用干净的棉布擦除灰尘和杂 5 物，绝不可遗留杂物在母线内部，必要时可用吸尘器，使之清洁无尘。当在共箱封闭母线内部进行清扫时，切勿损坏内部绝缘子等部件，安装工具等决 不可以遗留在箱体内。（3）共箱封闭母线的连接安装 安装之前或之后，应检查导体相间和相对地以及带电体对地空气近距，应不小于 100mm。共箱封闭母线之间以及与各设备的连接，按断口连接图连接。（4）共箱封闭母线的检查 共箱封闭母线在安装完毕后，进行清扫、封闭。共箱封闭母线箱体内壁、瓷瓶表面、导体外表面均应用干净的棉布及酒精或不含 油剂的清洁剂擦除油污和杂物，绝不可以遗留杂物在共箱封闭母线的内部，应使之清 洁无尘。当人在共箱封闭母线内部进行清扫时，应注意瓷瓶有无损伤，如有需进行更换。共箱封闭母线进行最后的清扫、封闭检查时，应请业主、监理、施工单位等有关 部门共同检查确认后，方可盖上箱盖进行封闭；封闭后，不得擅自打开箱盖，以防止 灰尘、杂物进入封闭母线内部，而影响封闭母线的运行。（5）共箱封闭母线的表面处理：共箱封闭母线在内部清扫完毕后，如表面有涂层剥落、腐蚀等现象，表面油漆层 需补处理，箱体的表面也应该清除灰尘、杂物等，确保其干净。5、GIS组合开关柜安装 开 关 柜 的 基 础采 用 槽 钢 制 作 的框 架，其 制 作 安装 的 平 直 度 等符 合 规 范 GB5017-92要求。每组基础有两点与接地网相连。开关柜的搬运。室外及进入室内用吊车转运，室内短距离用液压托盘搬运车搬运 到位。搬运时确保开关柜无强烈的碰击、振动，并根据设备情况，保证设备倾斜角度 不能过大。开关柜就位安装。该高压开关柜均为成列安装，具体位置顺序按施工图。开关柜 到位进行适当调整，保证其垂直度、水平偏差、盘面偏差、接缝等符合规范 GB50171 92要求，用六角螺栓(镀锌件)将相邻的开关柜侧面板壁拧紧，然后将 开关柜与基础用螺栓固定。柜内母线安装。本成套开关柜母线制造厂已配置好，现场按图装配即可。对支持 6 绝缘子等进行绝缘电阻检查，符合规范要求。母线的固定、接头紧固符合规范扭力要 求。母线等的接头处用丙酮清洗干净，涂以中性导电膏。复查母线的相间及对地距离 大于规范要求的安全距离，相色明显、正确。安装清理结束后按规范GB50150 91 根据电压等级进行耐压试验。开关柜就位安装后进行电缆敷设及上盘接线。进入柜内的电缆排列整齐、美观，绑扎牢固，标牌齐全。控制电缆芯线编号正确，每个接线端子的每侧接线宜为一根，不得超过两根。备用芯线放至端子排最上端。电缆进柜处采用专用夹具固定在底板上，并保证柜体的防火密封要求。动力电缆芯线相色正确，接头端子保证接触面达到要求。对柜内电气设备的试验测试。具体测试项目和要求，按规范GB50150 91及 产品技术说明进行，对某些重要设备的测试，按方案并有监理到场情况下进行。对特 殊的保护设备要与生产厂家人员共同调试。所有设备的调试均有调试记录。6、高压开关柜安装 开 关 柜 的 基 础采 用 槽 钢 制 作 的框 架，其 制 作 安装 的 平 直 度 等符 合 规 范 GB5017-92要求。每组基础有两点与接地网相连。开关柜的搬运。室外及进入室内用吊车转运，室内短距离用液压托盘搬运车搬运 到位。搬运时确保开关柜无强烈的碰击、振动，并根据设备情况，保证设备倾斜角度 不能过大。开关柜就位安装。该高压开关柜均为成列安装，具体位置顺序按施工图。开关柜 到位进行适当调整，保证其垂直度、水平偏差、盘面偏差、接缝等符合规范 GB50171 92要求，用六角螺栓(镀锌件)将相邻的开关柜侧面板壁拧紧，然后将 开关柜与基础用螺栓固定。柜内母线安装。本成套开关柜母线制造厂已配置好，现场按图装配即可。对支持 绝缘子等进行绝缘电阻检查，符合规范要求。母线的固定、接头紧固符合规范扭力要 求。母线等的接头处用丙酮清洗干净，涂以中性导电膏。复查母线的相间及对地距离 大于规范要求的安全距离，相色明显、正确。安装清理结束后按规范GB50150 91 根据电压等级进行耐压试验。连接手车柜间接地母线并可靠接地，对开关柜内接地回路进行检查，开关柜接地 母线两头要与主接地干线相连。开关柜就位安装后进行电缆敷设及上盘接线。进入柜内的电缆排列整齐、美观，绑扎牢固，标牌齐全。控制电缆芯线编号正确，每个接线端子的每侧接线宜为一根，7 不得超过两根。备用芯线放至端子排最上端。电缆进柜处采用专用夹具固定在底板上，并保证柜体的防火密封要求。动力电缆芯线相色正确，接头端子保证接触面达到要求。检查手车推拉灵活轻便、无卡阻碰撞现象，相同型号的手车能互换；安全隔离板 开启灵活，随手车的进出而相应动作；手车的接地触头与柜体间接触紧密，当手车推 入柜内时其接地触头比主触头先接触，拉出时接地触头比主触头后断开。对柜内电气设备的试验测试。具体测试项目和要求，按规范GB50150 91及 产品技术说明进行，对某些重要设备的测试，按方案并有监理到场情况下进行。对特 殊的保护设备要与生产厂家人员共同调试。所有设备的调试均有调试记录。对 6KV 主开关进行模拟操作。送入操作、保护信号电源，对主机泵在各种操作 方式下进行分合闸试验、各种保护的动作进行模拟跳闸等，达到操作正确、保护可靠、灵敏，信号对应，与辅助设备的连锁动作正确。7、低压开关柜安装 低压开关柜基础槽钢立着与预埋钢板焊接，要保证槽钢顶面高出地坪面 8mm，基础槽钢与泵站主接地系统焊接。将低压开关柜按顺序置于基础槽钢上，检查每台柜的垂直情况，否则允许用垫片(块)进行校准，在基础槽钢上钻孔然后将低压开关柜用螺栓与基础槽钢相连接，保证 开关柜安装垂直度不超过 1.5，相互间接缝不大于 2mm，盘面偏差不大于 5mm。最 后将低压开关柜接地母排与主接地系统相连。对柜上继电器、仪表等进行校核、调整。8、励磁设备的安装调试（1）励磁屏及励磁变压器的安装 励磁屏与励磁变压器基础槽钢与预埋钢板焊接，基础槽钢与泵站主接地系统焊 接，将励磁屏按顺序置于基础槽钢上，检查每台柜的垂直情况，否则允许用垫片(块)进行校准，在基础槽钢上钻孔然后将励磁屏用螺栓与基础槽钢相连接。（2）可控硅励磁装置调试 调试前准备工作 调试仪器：示波器、万用表、单相调压器、交流电压表，调试用电阻器。拉开整流柜中的总电源开关。检查柜内接线有无错误及松动。灭磁环节的整定 8 将各插件全部拨出。调整灭磁电阻的阻值。测出励磁绕组的阻值，按其 10倍值调整灭磁电阻。灭磁电压的确定，整流装置输出电压的额定值不同时，灭磁电压也不同时，灭磁 电压也不相同。各点电源电压的检查：将全部插件插入各自的位置，将整流桥上晶闸管的控制极 全部断开。然后接通自动空气开关,用万用表检查各点电压。预告信号报警，此时报警灯亮。其类别有：PT 断线、过励报警、欠励报警、失 步保护、励磁故障、微机故障。过励、欠励报警是指励磁值超出了预置的强励、欠励定值范围，此时微机系统经 一定的时延后会自动将励磁调节到预置的 a角初始值，以恢复励磁的正常运行，同时 会发出报警信号。励磁故障包括整流桥失控、缺相、直流电源失压、电容失压、风机故障共五种，微机故障包括 AD 模块、CPU 模块及接口板故障三类，通过按键盘板上的“报警 信息”键，该板上即有汉字显示其类别。运行人员即可据此及时排除故障。发预告信号的同时，有继电器 BJJ接点输出，可引至中央信号屏。当发生 PT断 线等故障时，调节方式会由自动 转向手动 。保护跳闸，此时在键盘板上跳闸”灯亮。保护跳闸分失步保护后备跳闸、快熔 熔断或空气开关跳闸、失压延时跳闸、失励延时跳闸共四种。按键盘板上的“报警信 息 键，该板上即有汉字显示其故障类别。失步保护动作于再整步：此时失步保护灯亮，再整步成功后微机系统会自动记录 失步保护动作次数，以便查询。以上工作全部结束后，检查是否有未恢复的接线，将电动机励磁绕组接到整流装 置输出端上，将电位器调节到电动机额定励磁电压的 50的位置上，准备系统试车。9、动力箱的安装 动力箱要安装在干燥、明亮、不易受震，便于操作、维护的场所。不安装在水池 或水道阀门的上、下侧。如果必须安装在上述地方的左、右时，其净距在 1米以上。动力箱安装高度，照明配电板底边距地面不小于 1.5m；配电箱安装高度，底边 距地面为 l.5m。配电箱安装垂直偏差不大于 3mm，操作手柄距侧墙面不小于 20mm。在 240mm厚的墙壁内暗装配电箱时，其后壁需用 10mm厚石棉板及直径为 2mm、孔洞为 10mm的铅丝网钉牢，再用 1：2 水泥砂浆抹好，以防开裂。墙壁内预留孔洞 9 大小，比配电箱外廓尺寸略大 20mm左右。明装配电箱在土建施工时，预埋好燕尾螺栓或其他固定件。埋入铁件镀锌或涂油 防腐。动力箱安装垂直偏差不大于 3mm。暗装时，其面板四周边藏站墙面，箱体与建 筑物接触部分刷防锈漆。三相四线制照明工程，其各相负荷均匀分配。配电箱(板)上标明用电回路名称。10、电力电缆敷设 电缆引至电器设备或盘柜，而又易受机械损伤时，应加钢管或型钢进行保护。电 缆管的内径与电缆外径之比不小于 1.5，每根电缆管的弯头不超过 3 个，直角弯不超 过 2个，电缆管连接牢固，密封良好，套接的短套管或带螺纹的管接头的长度，不小 于电缆管外径的 2.2倍，金属电缆管不直接对焊。根据电缆的路径去向和现场条件，适当选择电缆盘架设地点，电缆放线架放置稳 妥，钢轴的强度和长度与电缆盘重量和宽度相配合。敷设电缆时从盘的上端引出，避 免在支架或地上磨擦拖拉，不有过度的弯曲。电缆上无有铠装压扁、电缆绞拧、护层 折裂等未消除的机械损伤。电缆敷设前，检查电缆型号、电压、规格均符合设计要求，同时要进行绝缘试验 和潮湿判断。电缆敷设时排列整齐，不交叉，加以固定，并及时装设标志牌：在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井内等地方，电缆上装设标志牌；标志牌上注明线路编号时，写明电缆型号、规格及起迄地点，标志牌的字迹清晰不易 脱落；标志牌的规格宜统一，标志牌能防腐，挂装牢固。电缆敷设有专人统一指挥，通过道路及转弯处，有专人看管。电力电缆在终端头 与中问接头附近留有备用长度。电缆切断以后，及时进行封端，并将多余部分收盘卷 起。当利用机械敷设电缆时，其速度不超过 15米分钟，牵引头或钢丝网套与牵引 钢丝绳之间设有防捻器，最大牵引强度不超过规范规定的数值。高压电缆头采用热缩式电缆头，低压电缆头采用分支手套的干封型式，电缆头的 结构尺寸和工艺标准与建筑电气安装图集规定的一致，高压电缆头的结构，尺寸 和工艺标准与附件厂家的说明书规定相符。电缆终端头的制作作好相位检查，检查所 10 用绝缘材料符合要求。电缆终端头配件齐全并符合要求。高压电缆终端头从开始剥切 至制作完毕连续进行以免受潮。剥切电缆时不伤及电缆绝缘。包缠绝缘时注意清洁。电缆芯线连接时其连接管和线鼻子的规格与线芯相符，采用压接时压模的尺寸与导线 的规格相符，采用焊锡焊接铜芯时，不使用酸性焊膏。电力电缆终端头采用大于 10mm2 的铜铰线作接地线与主接地干线相连，控制电缆的线缆号要准确、清晰，接地牢靠，备用芯线绑扎牢固。电力电缆终端头制作完成后对电缆进行直流耐压试验，测量电缆 的泄漏电流。电缆敷设施工符合电气装置安装工程电缆线路施工及验收规范 GB50168-92 的规定，并按照电气装置安装工程电气设备交接试验标准GB50150-9l第十七章 电力电缆进行交接试验合格。11、室内外照明安装（1）照明灯具的安装 灯具及其配件齐全，并无机械损伤、变形、油漆剥落和灯罩破裂等缺陷。根据灯具的安装场所及用途，引向每个灯具的导线线芯最小截面符合设计要求。在变电所内，高压、低压配电设备及母线的正上方，不安装灯具。室外安装的灯具，距地面的高度不小于 3 米；当在墙上安装时，距离地面的高度 不小于 2.5米。螺口灯头的接线符合下列要求：相线接在中心触点的端子上，零线接在螺纹的端 子上；灯头的绝缘外壳不得有破损和漏电。采用钢管作灯具的吊杆时，钢管内径不小于 10 毫米；钢管壁厚度不小于 1.5毫 米。采用吊链灯具的灯线不受拉力，灯线与吊链编叉在一起。同一室内或场所成排安装的灯具，其中心线偏差不大于 5毫米。灯具固定牢固可靠。每个灯具固定用的螺钉或螺栓不少于 2 个：当绝缘台直径为 75毫米及以下时，可采用 1 个螺钉或螺栓固定。（2）插座安装 插座安装符合下列要求：一般距地高度为 1.3m，同一场所安装的插座高度尽量一致。试验室的明、暗插座一般距地不低于 0.3m，特殊场所暗装插座一般低于 0.15m；同一室内安装的插座高低差不大于 5mm；并列安装高低差不大于 0.5mm。插座接线符合下列要求：单相双孔插座：面对插座的右极接相线，左极接零线。11 双孔垂直排时，相线在上，零线在下。单相三孔及三相四孔的接地或接零线均在上方。暗设的插座有专用盒，盖板紧贴墙面。1 2、消防电气设备安装（1）探测器安装 先将予留盒内的导线用剥线钳剥去绝缘外皮，露出线芯1 0-1（5不m要m碰掉编号 套管），顺时针压接在探测底座的各级接线端上，然后将底座用配套的机螺丝固定在 预埋盒上，并上好防尘防潮罩，最后按图纸设计要求检查无误后，再拧上探测器头，探测器的安装斜度角不大于 4 5，应水平安装，安装在轻钢龙骨吊顶或活动式吊顶下 面的探测器的盒必须与顶板生根固定好，再安装探测器。探测器的接线应正确，外观 无损伤和无浆污染，牢固可靠，并采取防尘防潮措施。在装饰工程结束后进行，要求 探测器底座安装牢固，在探测器安装后用橡皮小锤敲打探测器观察，不应发生故障或 火灾报警信号，安装位置在满足设计图和装修图时要对照以下内容：探测器周围 0.5内m不应有遮挡物,探测器到墙壁,梁边的水平距离不小于 0.5m感;烟探测器 安装间距不超过 1 5 感m;温探测器安装间距不超过1 0 m感;烟探测器距端墙距离不超过 7.5感m温;探测器与端墙距离不超过5 m。安装完毕后采取保护措施并登记编码号,并确认与同一探测器回路中其他探测点 不重号,探测器的确认灯应面向便于人员观察的主要入口方向，监视和报警状态下确 认灯的状态应有明显区别.当探测器达到响应阈值时,探测器报出火警信号,当探测器 连接线短路或与底座脱离时,报出故障信号.（2）手动报警按钮安装 按钮安装组件应完整，有明显标志，安装高度距地面高度1.5处m的墙上，安装 牢固，不得松动和倾斜，安装完一只按钮再施工平面图上正确登记编码号，确认在同 一总线回路上与其它探测点不重号.操作启动部位,手动报警按钮输出火灾报警信号,同时按钮有可见光指示,直至复 原方恢复到监视状态;消火栓按钮启动,控制室收到报警信号,并显示部位,消防水泵 应启动现场有可光指示。（3）模块(输入、控制)安装 输入模块安装在相关设备附近，并安装牢固。接线正确。将监视到的动作反馈至 控制中心。输出、输入模块安装相关设备的箱柜内，接受控制指令，切断和启动相关设备，12 双孔垂直排时，相线在上，零线在下。单相三孔及三相四孔的接地或接零线均在上方。暗设的插座有专用盒，盖板紧贴墙面。1 2、消防电气设备安装（1）探测器安装 先将予留盒内的导线用剥线钳剥去绝缘外皮，露出线芯1 0-1（5不m要m碰掉编号 套管），顺时针压接在探测底座的各级接线端上，然后将底座用配套的机螺丝固定在 预埋盒上，并上好防尘防潮罩，最后按图纸设计要求检查无误后，再拧上探测器头，探测器的安装斜度角不大于 4 5，应水平安装，安装在轻钢龙骨吊顶或活动式吊顶下 面的探测器的盒必须与顶板生根固定好，再安装探测器。探测器的接线应正确，外观 无损伤和无浆污染，牢固可靠，并采取防尘防潮措施。在装饰工程结束后进行，要求 探测器底座安装牢固，在探测器安装后用橡皮小锤敲打探测器观察，不应发生故障或 火灾报警信号，安装位置在满足设计图和装修图时要对照以下内容：探测器周围 0.5内m不应有遮挡物,探测器到墙壁,梁边的水平距离不小于 0.5m感;烟探测器 安装间距不超过 1 5 感m;温探测器安装间距不超过1 0 m感;烟探测器距端墙距离不超过 7.5感m温;探测器与端墙距离不超过5 m。安装完毕后采取保护措施并登记编码号,并确认与同一探测器回路中其他探测点 不重号,探测器的确认灯应面向便于人员观察的主要入口方向，监视和报警状态下确 认灯的状态应有明显区别.当探测器达到响应阈值时,探测器报出火警信号,当探测器 连接线短路或与底座脱离时,报出故障信号.（2）手动报警按钮安装 按钮安装组件应完整，有明显标志，安装高度距地面高度1.5处m的墙上，安装 牢固，不得松动和倾斜，安装完一只按钮再施工平面图上正确登记编码号，确认在同 一总线回路上与其它探测点不重号.操作启动部位,手动报警按钮输出火灾报警信号,同时按钮有可见光指示,直至复 原方恢复到监视状态;消火栓按钮启动,控制室收到报警信号,并显示部位,消防水泵 应启动现场有可光指示。（3）模块(输入、控制)安装 输入模块安装在相关设备附近，并安装牢固。接线正确。将监视到的动作反馈至 控制中心。输出、输入模块安装相关设备的箱柜内，接受控制指令，切断和启动相关设备，12
