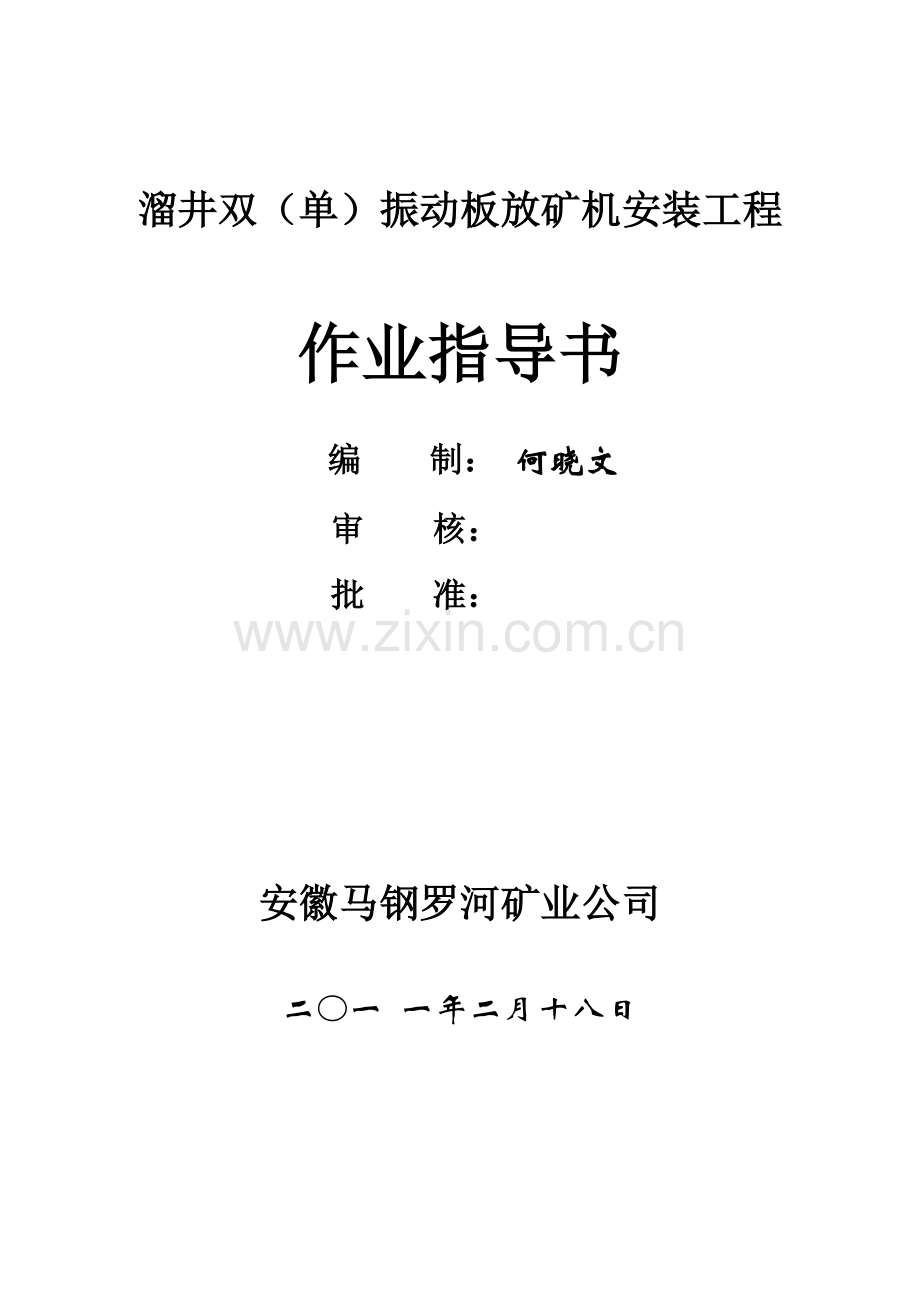

溜井双（单）振动板放矿机安装工程作业指导书编 制： 何晓文 审 核： 批 准： 安徽马钢罗河矿业公司二一 一年二月十八日一、工程概况 安徽马钢罗河矿业公司300万吨/a一期工程计划于2011年9月20日试生产。根据工程进度需要，有23条矿岩溜井将投入生产使用，需要安装溜井的振动放矿机（其中202#、301#、402#、602#、407#、507#、102#为双振动板放矿机25004300，604#、103#以后安装暂为单振动板放矿机）。由于溜井溜井安装属于高危作业，井筒深度达100米以上，井壁一般无支护，岩壁情况不明，为防止施工中井壁塌方现象的发生，安装前要求在-455m水平上井口搭设封口盘、-560m水平下井口的溜井排矿口搭设保护盘，以保证安装施工作业的安全。二、工程内容及技术要求（一）、工程内容 1、井筒震炮，标准至无碎石垮落；2、溜井上水平（-455m）井口及边邦检撬、清理，标准至边邦无碎石垮落，井口周边1.5米内无任何碎石、杂物；3、溜井上水平（-455m）井口搭设封口盘，主梁工25工字钢、辅梁工22工字钢；-560m水平下井口搭设保护盘。 4、从-455m水平上井口向-560m水平搭设好的保护盘上投放草包。5、检查新台板、机架、大梁、侧板及放矿机其它附件。 6、振动台板及其密封装置安装。 7、安装溜井平台、梯子。8、安装溜井捡杂物平台。（二）、技术要求 1、两台板在同一平面内，且与水平面之间倾角为15正负0.5。 2、台板安装技术要求：两台板中间间隙在25mm之间，两台板相邻面的高差小于10mm。密封板台板面间隙在47mm之间，与密封档板间隙小于5mm。台板面下口至轨面的距离应2300mm。 3、密封胶垫用主井新皮带制作。4、拣物平台底部距轨面垂直距离大于1900毫米，小于2000毫米。平台外端离轨道水平距离大于900毫米，小于950毫米。三、施工日期 20011年 月 日到 月 日四、施工方案（一）施工前期准备工作 1、班前会布置工作，交代安全注意事项；检查备件、材料、机具落实情况。 2、请回风井项目部复查该溜井的-455m水平井口是否干净？有无危石？封口盘是否完好？并反馈到-560m水平安装施工队。项目组安全负责人检查验收，并送警戒人员至上井口。 3、由项目组技术负责人按照施工所需的数量点起吊锚杆、接地桩位置。接地桩用32mm螺纹钢制作，间隔300mm，深1500mm，接地极用40#扁铁与接地桩连接。 4、凿岩工打注锚杆。 5、电工负责川脉巷架空线需停电，打接地线，并挂牌确认。项目组安全负责人检查验收。6、电工负责现场照明安装。7、清理工作现场的杂物。8、起重工将3吨绞车固定在钢轨上，轨道及起吊锚杆上各挂1只5T导向滑轮，绞车钢丝绳从中穿过，利用3T绞车和挂在顶板上的5T手拉葫芦先安装溜井振动放矿机两侧的挡板。项目组安全负责人检查验收。9、挡板安装完成并确认后，在两侧挡板的上边框角钢旁割孔，架一根长3.5米，直径108mm的厚壁钢管做梁。 10、在108mm厚壁钢管梁上平铺一排108钢管，钢管一头深入溜井底部的斜坡，另一端同厚壁钢管梁焊牢。钢管铺不到的地方用50mm厚木板铺严。11、在溜井排矿口搭设保护盘时，施工人员在钢管梁两端用30mm圆钢与振动放矿机侧板牢固焊接用作悬挂安全带。人员不准进入溜井中，各水平溜井口在搭设保护盘时要有人站岗警戒，搭设完成后施工期间要拉安全三角旗，严禁物件掉入溜井。 （二）施工步骤 1、用17.5mm绳头兜住大梁，与3T绞车钢丝绳相连接，用手拉葫芦挂住大梁尾部，并调整其倾角和位置，将大梁起吊安装到牛腿上，测量溜井水泥基础的尺寸，根据振动放矿机安装位置，确定大梁需割的部位及割短量。 2、将机架与台板在平板车上组装好（包括振动电机、橡胶缓冲弹簧，安装端部、侧面、中间密封胶条），装好限位架调整位置，3T绞车将机架与台板起吊到相应高度后，5吨手拉葫芦与之联接，两者相互配合，手动葫芦上拉，绞车下放，调整机架及台板的角度和位置，分别将机架与台板起吊到大梁上。 3、将大梁、机架、台板安装到位后，调整振动放矿机安装位置，机架用M27螺栓与大梁连接。 4、调整台板面下口至轨面的距离2290mm后，将大梁与牛腿预埋件焊牢。 5、调整两台板的间隙在在25mm之间，两台板相邻面的高差小于10mm，调整台板与水平面之间倾角为15，将机架与大梁用螺栓紧固。 6、按实际尺寸切割密封板和侧密封板并安装固定，密封板与台板面间隙在47mm之间，与密封档板间隙小于5mm。 7、 安装放炮平台，梯子等。 8、安装电控开关柜，连接接地桩，要求接地可靠。 9、空载试车。 10、保护盘的拆除 ：由回风井项目部在-455m上井口负责拆除，措施井项目部负责-560m下井口的警戒。 11、废旧备件、材料、施工机具的清理回收。 12、架空线摘牌送电。五、施工进度表（附表一）六、验收标准1、按技术要求验收。2、按计划施工工期验收。七、施工组织1、工程负责人： 技术总负责： 工程总协调： 安全总负责：2、现场指挥： 副指挥：3、技术组：4、安全组：5、施工队伍：八、安全措施及保护盘施工1、施工人员进入现场穿戴好劳动保护用品，遵守各自安全操作规程，严禁违章作业。登高作业时，必须带保险带。2、各工序作业由工程总协调人统一协调指挥，作业现场由现场指挥统一协调。3、作业场所要有充足的照明。4、由安全负责人负责现场安全工作，作业期间井口裸露的各水平要设警示牌，严禁向溜井倒矿或其它物件。5、施工期间需放炮时，要停止施工，由工程总协调人统一协调。6、新溜井安装施工时，川脉巷内禁止车辆通行。7、起重机具、索具及吊环在作业前要进行安全确认。8、起重作业由起重工指挥，严禁他人乱指挥。9、现场作业人员要有高度责任心，提高预防事故能力，预防事故的发生。10、环境保护、工业卫生方面的要求10.1 安装作业前做好环境因素的识别10.2 做好旧紧固件等小件的现场清理工作10.3 现场杜绝乱扔破布等杂物九、施工进度表（见附表一）十、备件清单表（见附表二）十一、施工材料清单表（见附表三）十二、施工机具清单表（见附表四）附表一：施工进度表序号施工项目施工单位完 成 时 间相关人员12345671点锚杆位置技术组安全员、技术员、测量员2打锚杆施工队安全员、技术员、凿岩工3搭设防护盘支护队/安全员、技术员、支护工4丢草包回风井/安全员、技术员、支护工5安装大梁、机架安装队/项目组、技术部、监理6安装台板安装队/项目组、技术部、监理7密封板安装安装队/项目组、技术部、监理8安装平台安装队/项目组、技术部、监理9安装梯子安装队/项目组、技术部、监理10安装电机安装队/项目组、技术部、监理11验收试车放矿工电工/监理、技术部、机物部、安全部、项目部12拆除保护盘支护队/项目组注：各工作队负责及时清理回收各自所用的机具、旧备件和材料，要求作业现场整洁，并安全总负责人检查确认。附表二：备件清单序号备 件 名 称 图 号 材 料 数 量 单重（Kg） 备 注1振动台板ZDFK-3 16Mn21287.62振动电机7.5kw23电控柜14机架ZDFK-12A328635后部密封板ZDFK-13A32176橡胶弹簧ZDFK-14橡胶4057侧密封挡板ZDFK-15A3255.38双头螺栓M27440451639大梁ZDFK16Mn2497.610侧板ZDFKA3261358附表三：施工材料清单序号名 称规 格单 位数 量备 注1厚壁钢管108米82钢管108米803草包只4004钢板16米2416M n5角钢50*50米206橡胶板2600*55*20块17橡胶板4500*55*24块28橡胶板4500*190*16块19螺栓M16*60只20配螺母10沉头螺钉M16*45只40配螺母11平垫圈16只6012弹性垫圈16只6013电焊条T422Kg3014电焊条506kg2015花纹钢板8米2216圆钢16米16附表四：施工机具清单序号名 称规 格单 位数 量备 注1电焊机台22手拉葫芦5、3、1吨副各23绳头5、3、1吨根各24索具卸扣5、3、1吨只各25平板车0.75米3部36绞车3T台1
