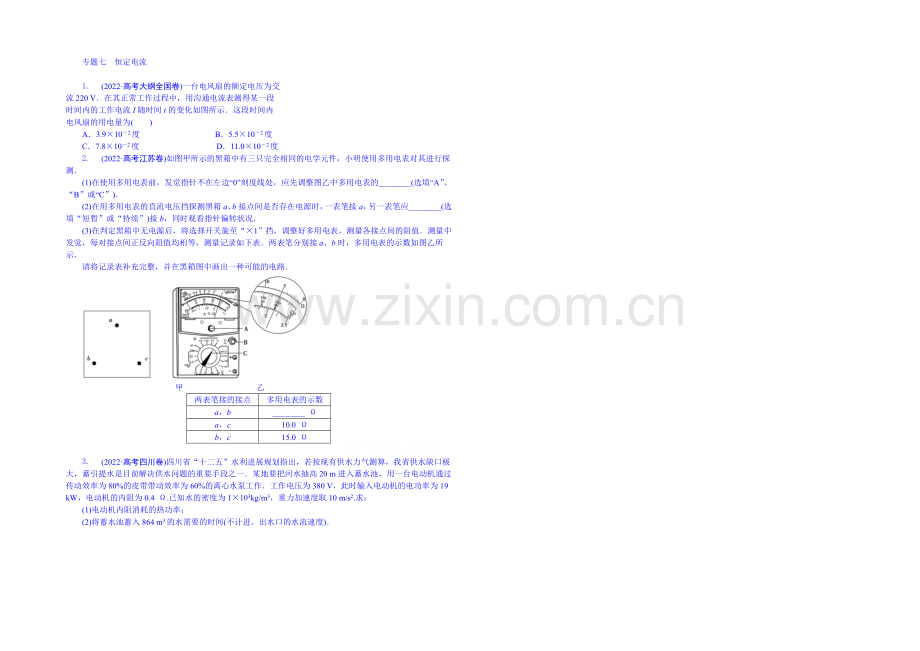

专题七 恒定电流
(2022·高考大纲全国卷)一台电风扇的额定电压为交
流220 V．在其正常工作过程中，用沟通电流表测得某一段
时间内的工作电流I随时间t的变化如图所示．这段时间内
电风扇的用电量为( )
A．3.9×10－2度 B．5.5×10－2度
C．7.8×10－2度 D．11.0×10－2度
(2022·高考江苏卷)如图甲所示的黑箱中有三只完全相同的电学元件，小明使用多用电表对其进行探测．
(1)在使用多用电表前，发觉指针不在左边“0”刻度线处，应先调整图乙中多用电表的________(选填“A”、“B”或“C”)．
(2)在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应________(选填“短暂”或“持续”)接b，同时观看指针偏转状况．
(3)在判定黑箱中无电源后，将选择开关旋至“×1”挡，调整好多用电表，测量各接点间的阻值．测量中发觉，每对接点间正反向阻值均相等，测量记录如下表．两表笔分别接a、b时，多用电表的示数如图乙所示．
请将记录表补充完整，并在黑箱图中画出一种可能的电路．
甲 乙
两表笔接的接点
多用电表的示数
a，b
________ Ω
a，c
10.0 Ω
b，c
15.0 Ω
(2022·高考四川卷)四川省“十二五”水利进展规划指出，若按现有供水力气测算，我省供水缺口极大，蓄引提水是目前解决供水问题的重要手段之一．某地要把河水抽高20 m进入蓄水池，用一台电动机通过传动效率为80%的皮带带动效率为60%的离心水泵工作．工作电压为380 V，此时输入电动机的电功率为19 kW，电动机的内阻为0.4 Ω.已知水的密度为1×103kg/m3，重力加速度取10 m/s2.求：
(1)电动机内阻消耗的热功率；
(2)将蓄水池蓄入864 m3的水需要的时间(不计进、出水口的水流速度)．

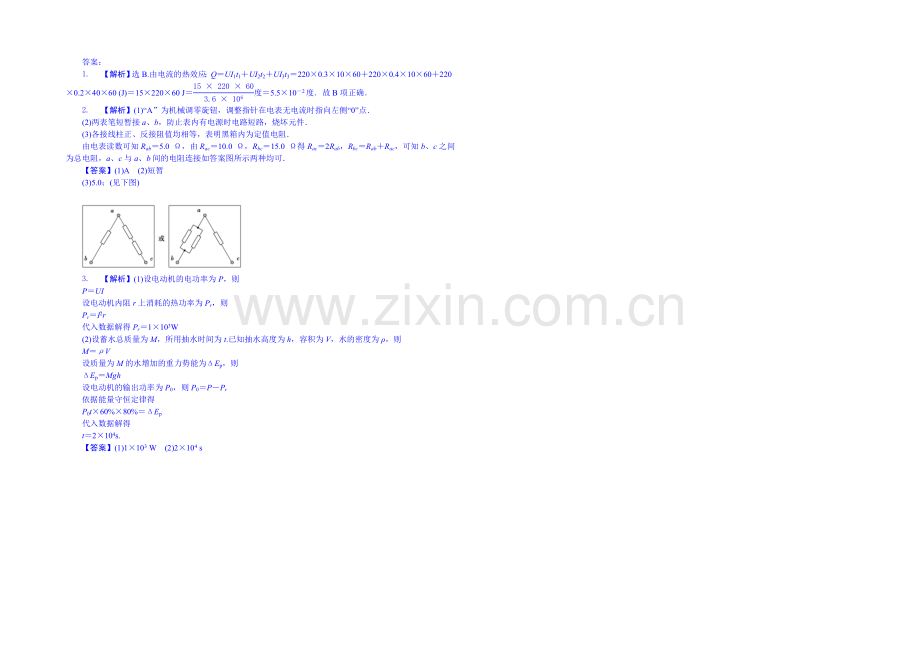

答案：
【解析】选B.由电流的热效应：Q＝UI1t1＋UI2t2＋UI3t3＝220×0.3×10×60＋220×0.4×10×60＋220×0.2×40×60 (J)＝15×220×60 J＝度＝5.5×10－2度．故B项正确．
【解析】(1)“A”为机械调零旋钮，调整指针在电表无电流时指向左侧“0”点．
(2)两表笔短暂接a、b，防止表内有电源时电路短路，烧坏元件．
(3)各接线柱正、反接阻值均相等，表明黑箱内为定值电阻．
由电表读数可知Rab＝5.0 Ω，由Rac＝10.0 Ω，Rbc＝15.0 Ω得Rac＝2Rab，Rbc＝Rab＋Rac，可知b、c之间为总电阻，a、c与a、b间的电阻连接如答案图所示两种均可．
【答案】(1)A (2)短暂
(3)5.0；(见下图)
【解析】(1)设电动机的电功率为P，则
P＝UI
设电动机内阻r上消耗的热功率为Pr，则
Pr＝I2r
代入数据解得Pr＝1×103W
(2)设蓄水总质量为M，所用抽水时间为t.已知抽水高度为h，容积为V，水的密度为ρ，则
M＝ρV
设质量为M的水增加的重力势能为ΔEp，则
ΔEp＝Mgh
设电动机的输出功率为P0，则P0＝P－Pr
依据能量守恒定律得
P0t×60%×80%＝ΔEp
代入数据解得
t＝2×104s.
【答案】(1)1×103 W (2)2×104 s
