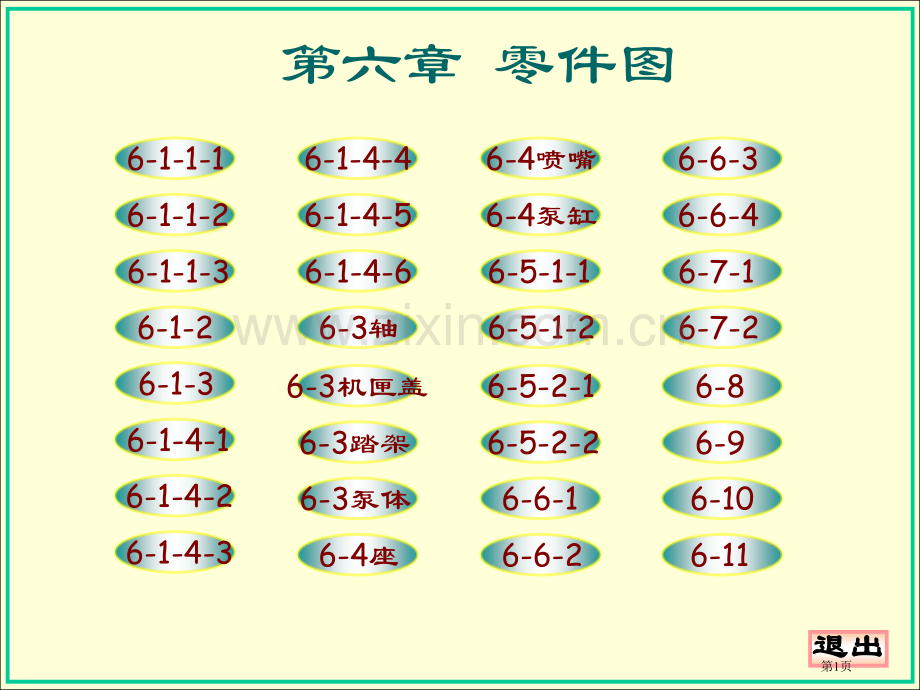

第六章 零件图6-1-4-26-1-4-36-1-4-16-1-36-1-1-36-1-26-1-1-26-1-1-1退出退出6-3泵体6-3踏架6-3机匣盖6-1-4-66-3轴6-1-4-56-1-4-46-4座6-6-16-5-2-26-5-2-16-5-1-16-5-1-26-4泵缸6-4喷嘴6-6-26-106-96-86-7-16-7-26-6-46-6-36-11第1页（1）画出螺杆直径为16 mm，长度为40 mm，一端刻有普通螺纹，螺纹长度为25 mm，两端均作出倒角两个视图。6-1.螺纹画法及尺寸标注练习1.外螺纹、内螺纹及螺纹连接画法。40F1625over按“ESC”键退出第2页36F16（2）画出在长为45 mm、宽25 mm、高25 mm铸铁块上，制出螺孔直径为16 mm，钻深为36 mm，螺孔深为28 mm盲孔两个视图。6-1.螺纹画法及尺寸标注练习1.外螺纹、内螺纹及螺纹连接画法。28over按“ESC”键退出第3页（3）将（1）、（2）题外、内螺纹连接起来，画出螺纹旋入长度为20两个视图。6-1.螺纹画法及尺寸标注练习1.外螺纹、内螺纹及螺纹连接画法。over按“ESC”键退出第4页6-1.螺纹画法及尺寸标注练习2.画出左图所表示管螺纹连接图，管口倒角为C2。按“ESC”键退出第5页6-1.螺纹画法及尺寸标注练习3.依据螺纹标识查出表内所要求内容，并填入表中。按“ESC”键退出第6页6-1.螺纹画法及尺寸标注练习4.在图上标注出螺纹尺寸。（1）普通螺纹，大径16 mm，螺距2 mm，公差带代号6f，长度20 mm，倒角C1.6。over按“ESC”键退出第7页6-1.螺纹画法及尺寸标注练习4.在图上标注出螺纹尺寸。（2）普通螺纹，大径12 mm，螺距1 mm，公差带代号7H，长度25 mm，倒角C1.6。over按“ESC”键退出第8页6-1.螺纹画法及尺寸标注练习4.在图上标注出螺纹尺寸。（3）梯形螺纹，公称直径16mm，导程8mm，线数2，公差带代号6g，长度20 mm，倒角C1.6。over按“ESC”键退出第9页6-1.螺纹画法及尺寸标注练习4.在图上标注出螺纹尺寸。（4）锯齿形螺纹，公称直径12 mm，导程4 mm，线数2，公差带代号6H，长度40 mm，倒角C1.6。over按“ESC”键退出第10页6-1.螺纹画法及尺寸标注练习4.在图上标注出螺纹尺寸。（5）55非密封管螺纹，尺寸代号1/2，公差等级A，长度35 mm，倒角C1.6。over按“ESC”键退出第11页6-1.螺纹画法及尺寸标注练习4.在图上标注出螺纹尺寸。（6）55密封管螺纹，尺寸代号1/2，长度20 mm。over按“ESC”键退出第12页6-3-1按“ESC”键退出第13页6-3-2按“ESC”键退出第14页6-3-3(图号）（校名、班号）光明王制图审核中向踏 架百分比1.圆角 。2.铸件不得有气孔、裂纹等缺点。3.铸件退火处理，消除内应力。技术要求其余按“ESC”键退出第15页6-3-4按“ESC”键退出第16页6-4-1按“ESC”键退出第17页6-4-2按“ESC”键退出第18页6-4-3按“ESC”键退出第19页6-5-1-1 将指定表面粗糙度用代号标注在图上。over按“ESC”键退出第20页6-5-1-2 将指定表面粗糙度用代号标注在图上。over按“ESC”键退出第21页6-5-2-1 依据配合代号，在零件图上用偏差值形式分别标出轴和孔尺寸公差，并指出是哪一类配合。over按“ESC”键退出第22页6-5-2-2 依据配合代号，在零件图上用偏差值形式分别标出轴和孔尺寸公差，并指出是哪一类配合。over按“ESC”键退出第23页6-6-1依据配合代号，在零件图上分别标出轴和孔直径公差带代号和偏差值。over按“ESC”键退出第24页6-6-2依据轴和孔偏差值，在装配图上注出其配合代号。over按“ESC”键退出第25页6-6-3 用文字说明图中框格标注含义。over按“ESC”键退出第26页6-6-4 将文字说明形位公差用框格标注在图上。over按“ESC”键退出第27页6-7-1读主轴零件图,想出形状,要求:(1)在指定位置处画断面图C-C；（2）填写问答。over按“ESC”键退出第28页6-7-2 读端盖零件图,想出形状,要求:(1)在指定位置画向视图C(外形)；（2）填写问答。over按“ESC”键退出第29页6-8 读拨叉零件图，画出俯视图（外形），并回答下列问题over按“ESC”键退出第30页6-9 读壳体零件图,画出全剖主视图和向视图D（外形）,并回答 问题按“ESC”键退出第31页6-10 读底座零件图，在指定位置上画出向视图（外形）和断面图 按“ESC”键退出第32页6-11 读支座零件图，在指定位置上画出全剖视图B-B和全剖视图C-C,并填空回答下列问题、按“ESC”键退出第33页
