第一章 工程概况与工程特点
节1.01 工程基本情况
建设单位
宝鸡文理学院
设计单位
陕西省现代设计研究院
勘察单位
西安工程地质勘测公司
监理单位
宝鸡方得监理有限公司
施工单位
中天建设集团第五建设公司
一. 地质概况
1. 场地位置、地形、地貌——本场地位于宝鸡市文理学院新校区，
2. 地基——地基持力层为④层圆砾。
3. 抗震设防烈度为七度。Ⅱ类场地。
4. 沉降观测应从基础施工结束后开始至稳定为止。
5. 宝鸡地区最大冻土深度为0.45m。
二. 气象资料
1. 宝鸡地区各月平均气温（0C）

月份
1
2
3
4
5
6
7
8
9
10
11
12
气温
-1.0
2.1
8.1
14.1
19.1
26.2
27.6
26.5
20.4
13.7
6.6
0.7

2.依据候平均气温分级，宝鸡属微寒（0～4.90C）地区。冬季日期为11月15日～3月15日，冬施天数121d。秋季为多雨季节。
三. 基础概况
1. 地基处理——开挖土方，1.5m厚砂石垫层,承载力≥230KPa，压实系数≥0.96。
2. 地梁基础埋深2.1m。
3. 十字交梁基础高度1200；砼标号为C30。
四. .结构概况

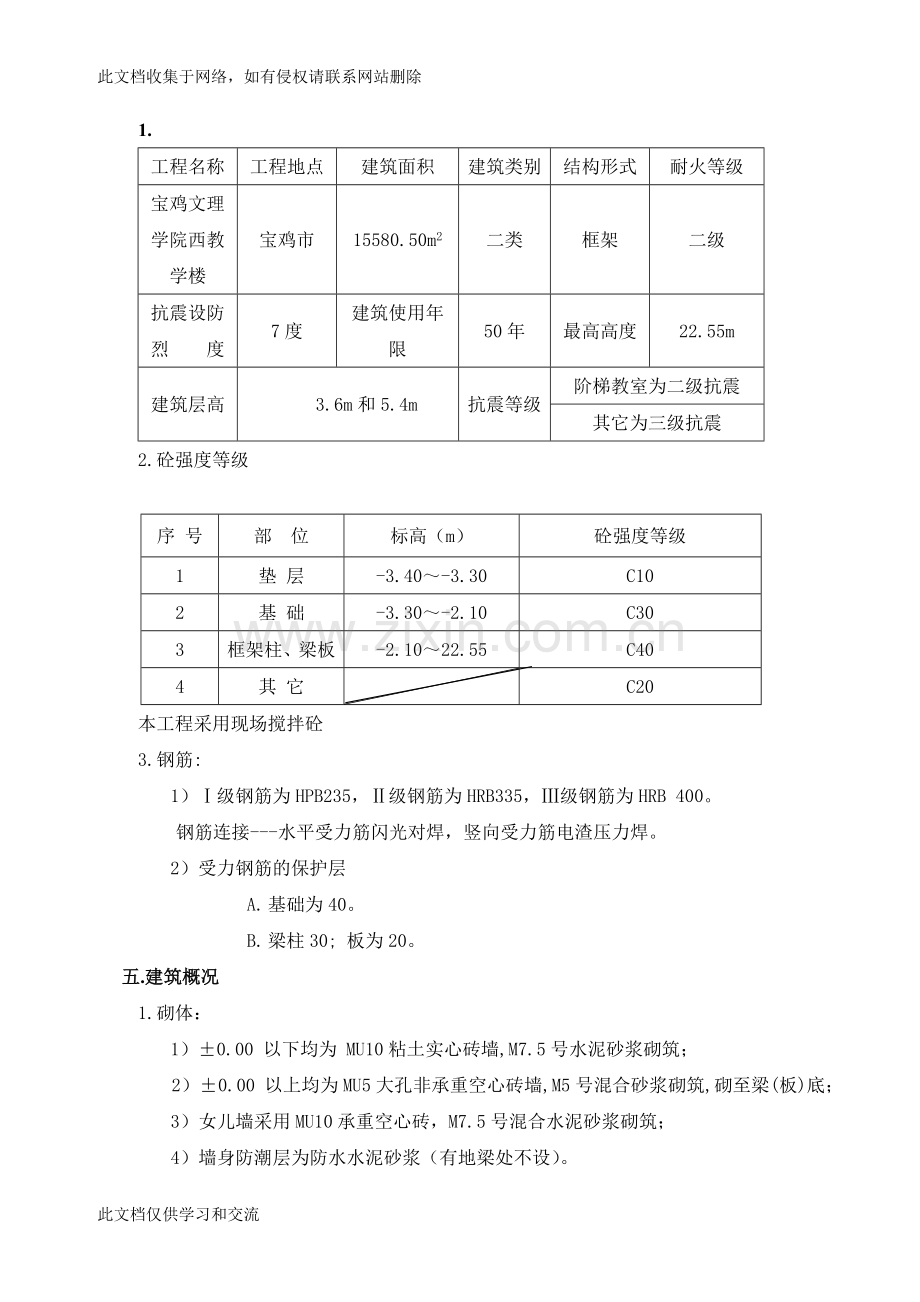

1.
工程名称
工程地点
建筑面积
建筑类别
结构形式
耐火等级
宝鸡文理学院西教学楼
宝鸡市
15580.50m2
二类
框架

二级

抗震设防烈 度
7度
建筑使用年限
50年
最高高度
22.55m
建筑层高
3.6m和5.4m
抗震等级
阶梯教室为二级抗震
其它为三级抗震
2.砼强度等级

序 号
部 位
标高（m）
砼强度等级
1
垫 层
-3.40～-3.30
C10
2
基 础
-3.30～-2.10
C30
3
框架柱、梁板
-2.10～22.55
C40
4
其 它

C20
本工程采用现场搅拌砼
3.钢筋:
1）Ⅰ级钢筋为HPB235，Ⅱ级钢筋为HRB335，Ⅲ级钢筋为HRB 400。
钢筋连接---水平受力筋闪光对焊，竖向受力筋电渣压力焊。
2）受力钢筋的保护层
A. 基础为40。
B. 梁柱30; 板为20。
五.建筑概况
1.砌体：
1）±0.00 以下均为 MU10粘土实心砖墙,M7.5号水泥砂浆砌筑；
2）±0.00 以上均为MU5大孔非承重空心砖墙,M5号混合砂浆砌筑,砌至梁(板)底；
3）女儿墙采用MU10承重空心砖，M7.5号混合水泥砂浆砌筑；
4）墙身防潮层为防水水泥砂浆（有地梁处不设）。
2..防水工程：
1）屋面防水等级为二级，防水措施按二道防水 ， 即设置一道聚氨酯防水涂料； 另一道为1.2厚LYX—603氯化聚乙烯防水卷材。
2）卫生间为聚氨酯防水涂膜。
3.楼地面工程
1） 门厅为花岗石板。
2） 楼梯间、走廊、教室、办公室、会议室、休息室铺陶瓷地砖。
3） 卫生间铺防滑陶瓷地砖。
4） 踢脚板同楼地面 。
4.内墙饰面
1） 卫生间彩印瓷片墙面。
2） 其余为多彩乳胶漆墙面和ASA保温板30厚。
5.门窗
1） 防火门、全玻门。木门为浅银灰色聚氨酯漆。金属面（外露管件）银粉漆。
2） 塑钢窗、全玻窗。
6.顶棚
1） 卫生间顶棚为塑铝板（轻钢龙骨）。
2） 走廊顶棚为纸面石膏板（轻钢龙骨）。
3） 其余为多彩乳胶漆顶棚。
7.外墙面
1） 主入口处QBC1、QBC2、QBC3吊挂式全玻璃幕墙。
2） 窗檐板、装饰构架为多彩外墙乳胶漆。
3） 圆柱为花岗石饰面板。
4） 其余除注明者外为陶瓷面砖和全隐框玻璃幕墙。
8.屋面工程（从下到上）
1） 砼屋面板
2） 20厚1：2.5水泥砂浆找平层
3） 1：6水泥焦渣找坡，最低处30厚，2%坡度。
4） 干铺憎水膨胀珍珠岩板保温层120厚
5） 20厚1：2.5水泥砂浆找平层
6） 2mm厚聚氨酯防水涂料
7） 1.2厚LYX—603氯化聚乙烯防水卷材
8） 40厚配筋砼保护层
9.室外踏步及台阶
1） 主入口处台阶为花岗石。
2） 其余除注明者外为花岗石。
10.散水----细石砼宽度1500。
五.安装工程概况
安装工程部分包括：给水系统、排水系统、消火栓给水系统、低压配电电力系统、照明系统、防雷与接地系统、电话系统、闭路电视系统、综合布线系统、采暖系统等工程。
1. 管道专业部分
1） 给水系统采用给水管网—室外加压水泵—室外直接水方式。
2） 排水、雨水系统：采用独排放。污水、废水经组织排至室外须经化粪池生化后 排入 市政污水管网。雨水采用独排放，经组织后排至室外雨水管网。
3） 消防系统：消防系统采用临时高压制，并与室外消防管网连通。
2.电气专业部分
1) 低压动力照明系统：入户采用VV22-1KV型铜芯电缆，穿钢管埋地引入，电源电 压380/220V。所有动力、照明干线穿钢管沿地及墙内敷设，。照明、插座等管线 采用导线穿PVC管沿墙、柱、楼板内暗敷。
2) 接地系统采用TN-S-C接地系统，接地电阻不大于1欧。
节1.02 工程特点与工程目标
一.工程特点
此教学楼后浇带为5处，结构单一，可以因此合理化分段安排流水施工。
二.工期目标
自2003年12月3日开工，2004年8月20日 竣工并交付使用。
三.质量目标
本工程的质量目标是确保优质工程奖 ，争创“长安杯”。
四.文明施工目标
在施工中不仅要避免噪声与粉尘污染，还要尽量做到不扰民，保证相关单位的正常工作运行，做到不损坏绿化，维护环境卫生，本工程的文明施工目标----创建市级文明工地 。
第二章 项目经理部的组成
节2.01项目部组织架构
一.项目部组织架构图（附录1）
节2.02项目部组织配备原则及配备简况
二.配备原则
项目经理由我公司曾创数个省级文明标化工地、工程质量屡获殊荣的优秀项目经理杨章权来担任；项目班子成员和班组施工队伍都是我公司曾创省优及其以上工程的施工队伍，项目部管理组成人员采用中青年相结合的方式组合，且都具有助理工程师以上职称的精兵强将。
三.配备情况
管理人员的配备情况详见下表：
四.项目部管理人员的职责与权限见附页

项目部主要管理人员一览表
序号
名称
姓名
职称及岗位证书
职 责
1

1. 11
项目经理
杨章权
工程师、一级资质
全面负责工程进度、质量安全、文明施工工作

2
2. 4
技术总负责
王永明
工程师 中岗证书
负责工程技术管理、组织隐蔽验收及技术复核、负责对各工种进地技术交底。
3
3.
质量员
吴跃军
助工 中岗证书
负责工程质量的检查与检验工作
4
4. 7
安全员
韩克军
上岗证书
搞好安全、消防、现场管理。
5
5.
安全员
马西平
上岗证书
协助韩克军搞好安全、消防、现场管理。
6
6. 6
测量员
申屠军标
助工 中岗证书
负责定位、放线、抄平
7
施工员
申屠军标
助工 中岗证书
负责结构与建筑工程过程管理与控制
8
施工员
沈大松
助工 中岗证书
负责水、电安装施工。
9
核算员
韩亚兵
助工 中岗证书
负责预算、核算、计划报表及对班组的核算。
10
资料员 （送检员）
李旭辉
上岗证书
做好资料管理，负责材料送检。贯标资料
11
材料员
边建辉
上岗证书
负责材料采购及管理
12
机修班长
王红飘
操作证
负责临时用电及机修保养工作。
13
仓库保管
樊龙政
中岗证书
负责材料进出管理
14
木工班组长
王志远
中岗证书
负责模板施工
15
钢筋班组长
曹江云
助工 中岗证书
负责钢筋施工
16
泥工班组长
金栋良
中岗证书
负责砼施工
17
架子班组长
韩克武
中岗证书
负责脚手架搭设

第三章 施工组织部署与协调管理
节3.01 施工组织部署
一.施工现场部署
1.场地与道路
根据现场条件，对场地做砼硬化路面，为创建文明工地创造条件，按照土方开挖放坡的尺寸在基坑外围做好场地内的排水沟和安全防护工作。
2.临时设施
本工程施工场地较为宽敞， 实际施工将采用现场搅拌砼，现场布置搅拌站，本平面布置图绘出塔吊等大型机械位置及必需的临时办公、生活用房，试块标养室。具体布置见附图《施工总平面布置图》。
3.施工用水、用电量
1）设置施工用水高压水泵房，以保证施工用水能及时达到施工作业面。
2）业主能提供315KVA的施工用电，施工用电是比较宽松的；但本工程需要塔吊、施工电梯等大功率的机械，故本工程的施工用电要合理安排，把大功率的机械的使用错开来，避免施工用电的高峰超过315KVA。
二.施工流程部署
1.施工横向流程
本工程结构呈U形，有4处变形缝将其分成5个单体，宜采取分三段流水作业。
2.施工纵向流程
1） 纵向施工流程是指每个施工段的施工流程，采取先地下后地上、先结构后装饰 的方法。
2） 其中水电安装及采暖的安装施工与以上各施工阶段交叉进行作业。
节3.02 施工协调管理
一.与建设单位的工作协调----严格按照合同要求完成施工任务，通过监理方与建设单位进行工作协调。
二.与监理单位的工作协调
1. 在施工全过程中，严格按照经发包方及监理师批准的“施工大纲”、“施工组织设计”进行对施工单位的质量管理。在班组“自检”和项目部专检的基础上，接受监理师的验收和检查，并按照监理要求，予以验收。
2. 贯彻总承包商业建立的质量控制、检查、管理制度，并据此对施工班组予以检控，确保产品达到优良。总承包尚对整个工程产品质量负有最终责任，任何施工班组工作的失职、失误均视为本公司的工作失误，因而杜绝现场施工班组或分包单位不服从监理工作的不正常现象发生，使监理师的一切指令得到全面执行。
3. 所有进入现场使用的成品、半成品、设备、材料、器具均主动向监理师提交产品合格证或质保书，应按规定使用前需进行物理化学试验检测的材料，主动递交检测结果报告，使所使用的材料、设备不给工程造成浪费。
4. 按部位或分项、工序检验的质量，严格执行“上道工序不合格，下道工序不施工”的准则，使监理工程师能顺利开展工作。对可能出现的工作意见不一的发问，遵循“先执行监理的指导后给予以磋商统一”的原则，在现场质量管理工作中，维护好监理师的权威性。
三.协调方式：
1. 参加监理周会，
2. 参加监理、建设方代表定期或不定期的对工程节点、工程质量现场标准化、安全生产、计量器具、工程技术资料、原材料及电器具等的检查，并制定必要的制度
第四章 总平面布置
我公司将严格按文明工地的标准来合理布置现场。
一. 本场地置宽敞，有利于机械设备的合理布置。
二. 塔吊：拟布在12～13/J～K轴处，距离建筑物四角相等。使用的QTZ80 塔吊臂长54M，基本可以满足使用的需要。
三. 搅拌站： 现场布置2个砼搅拌机。 布置一台砼泵车
四. 装饰施工布置龙门吊三台。
五. 场地布置钢筋作业棚和机械。
六．场地布置木工作业棚和机械，周转料堆场钢管和模板。办公区和生活区。
总平面布置图见附录 。
第五章 施工进度计划及措施
节5.01进度计划安排
一.施工进度安排（ 横道图附后）
合同总工期： —— 2003年12月3日～2004年8月20日,计241d。
春节放假2004年1 月14日～2月4日，20d不计算工期。
1．基础施工以下进度安排，2003年12月10日～2004年1 月13日，工期38d。
序号
分项工程
日期
计划天数（d）
1
土方开挖（机械 ）
2003年12月3日～12月16日
14
2
地基验槽
2003年12月17日
1
3
砂石垫层施工
2003年12月18日～2004年1月7日
20
4
基础C10垫层
2004年1月8日～1月10日
3

2. 地梁基础与主体结构施工进度安排，2004年 2月6 日～2004年4月30日工期87d

序号
分项工程
日期
计划天数（d）
1
地梁基础
2004年 2月6 日～ 2月23日
18
2
2层结构
2004年 2月24日～ 3月11日
17
3
3层结构
2004年 3月12日～ 3月21日
10
4
4层结构
2004年3月22日～3月31日
10
5
5层结构
2004年4月1日～4月10 日
10
6
6层结构
2004年4月 11日～4月20日
10
7
屋面结构
2004年4月21日～4月30日
10
结构验收
8
一层柱和基础结构验收
2004年 3月31 日
1
9
2、3、4 层结构验收
2004年 4月30日
1
10
5、6层和屋面结构验收
2004年 5月20日
1

3. 建筑装饰施工
序号
分项工程
日期
计划天数（d）
1
±0.00以下砌体施工
2004年4月1日～ 4月6日
6
2
基础土方回填
2004年4月6日～ 4月15日
10
3
一层砌体
2004年4月11日～4月26日
16
4
2、3、4层砌体
2004年5月1日～5月18日
18
5
5、6层砌体
2004年5月21日～6月2日
12
6
5、6层外墙和屋面女儿墙砌体施工
2004年5月1日～5月20日
20
7
1～4层内粉施工
2004年4月20日～5月13日
24
8
5、6层内粉施工
2004年6月1日～6月12日
12
9
外墙装饰施工
2004年5月21日～7月20日
60
10
屋面工程
2004年5月21日～7月4日
45
11
2～6层卫生间防水工程
2004年6月20日～6月30日
10
12
1～6层楼地面工程
2004年6月1日～7月30日
60
13
1～6层内墙饰面ASA保温板施工
2004年6月10日～7月30日
50
14
1～6层吊顶工程
2004年7月1日～8月10日
40
15
1～6层门窗框
2004年4月15日～5月15日
30
16
1～6层门窗扇
2004年6月11日～7月15日
35
17
楼梯栏杆安装
2004年5月27 日～6月30日
35
18
油漆工程
2004年6月20日～8月10日
51
19
室外工程
2004年7月11日～8月10日
30
20
工程收尾和预验
2004年8月11日～8月19日
9
21
工程竣工
2004年8月20日
1
4. 安装工程必须密切配合结构、建筑完成施工，不允许单独占用工期。
序号
分项工程
日期
计划天数（d）
1
强弱电预埋
2004年2月11日～6月6日
117
2
强弱电布线、器具安装
2004年5月13日～8月10日
89
3
给排水安装
2004年5月20日～8月10日
82
4
采暖安装
2004年5月31日～8月10日
72
节5.02工期保证措施

一.管理方面保证措施
1.实行行之有效的管理，在工程中采取“工序”管理模式，随时随地按国家质量标准跟踪检查，必须一次合格，确保分项工程按期完成。根据施工计划，确保主要工序、关键路线按期或提前完成；
2.每天安排一次班组交底、总结会，每周组织一次管理班子及各工种间的生产调度会，互相创造施工条件；
二.人力方面保证措施
1.组织好劳动力安排，根据工作面情况安排足够劳动力，确保下道工序按期或提前进入。
2.挑选技术水平高、责任心强，思想过硬的技术骨干进入本工地。
3.提高劳动工效，利用责、权、利互相结合的班组承包制的管理方式，将各分部工程的施工任务责任到每一施工人员，将施工质量、施工产值直接与工人的利益分配相挂钩，提高工人的劳动积极性，确保劳动工效提高30%。
4.工人全部系本公司成建制技术工人，不使用本地工人，不受本地农忙季节影响。
5.春节期间放20天假，其余时间照常上班。
三.物力方面保证措施
1.公司及时调配建筑机械和周围材料，在业主及监理方的监督及参与下搞好材料的采购工作，不因材料而影响工程的进度，材料必须是优良品。
2.加强垂直运输能力，避免因待料停工、窝工，保证多工种同时施工的材料供应。
四.技术方面保证措施
1.基础土方开挖、回填采用机械，严格挑选机械操作手，人工辅助协调。
2.基础与主体工程施工时各专业工种严密配合，跟进作业的方法连续交替施工，减少各工序之间的间歇时间。
3.安装工程与其它各分部工程配合穿插作业同步进行，不占用整体工期。
4.抓好测量工作，力争以最短的时间精确地放出各部位的轴线和标高，提早给施工创造工作面，垂直投测采用激光经纬仪，确保外墙的垂直度。
5.积极推广新材料、新工艺、新技术，新设备。
6.梁板、柱模板采用防水七夹板，为加快支拆速度，支撑采用早拆支撑。梁板底横杆采用方钢材料，以保证楼面标高和混凝土平整度。
五. 安全等其它方面保证措施
1.做好安全防护工作，不能因安全因素影响施工进度；
2.搞好后勤保障工作，执行劳动保护制度，解决好职工的食宿问题，尤其是暑期、冬雨期施工服务工作要跟上，确保职工精神饱满；
3.昼夜施工实行2-3班作业，不搞疲劳战术，晚上作业时以不影响周边居民休息为前提；
4.各班组配备通讯工具如传呼机、对讲机，加强现场工作联系；
5.搞好材料、加工场地、临时设施的合理布局，避免材料无处储备情况或堆放场地不合理的情况的出现，而产生二次搬运，降低工效。
六.业主和监理的全力支持配合
1.设计变更等要在该分部分项工程未施工之前，以书面通知为准。不能大量返工，影响工期。
2.业主要为我方创造有利条件，保证不受非乙方因素的干扰。
3.对于非乙方因素发生的影响工期、赶工费用等应及时签证，予以承认。

第六章 主要分部分项工程施工方法及技术措施
节6.01工程施工测量
一.施工测量平面控制网的测设
根据该工程的实际情况，拟对本工程的采用外控法，根据当地城市导线点，一次性建立统一的平面施工控制网。
1.布网原则：
先整体，后局部，高精度控制低精度。控制点要选在拘束度不大、安全、易保护的位置，通视条件良好，分布均匀。
2.施工控制网的测设
1) 控制点引测：
根据当地城市高级点在场区内引测3个控制点，要求埋深1.5米，用混凝土浇筑并以钢柱坐标记，并测定高程作为工程定位放线依据，精度限差要求如下表：
等级
导线长度
平均边长
测角误差
方位角闭合差
导线相对闭合差
二等
1.0(km)
200(m)
±10(＂)
±20Ö n (＂)
1/10000
2) 控制网布设：
依据场内导线控制点，沿距建筑物开挖线约5米远位置测设各轴线方向控制基准点,并埋设外控基准点，要求埋深0.5m，并浇筑混凝土稳固。
3) 控制网加密和施工放线：
垫层施工完成后，要根据施工控制网精确测定建筑物位置，并进行控制网加密，各轴线交点要以红三角作标记，要求轴线间距、线垂直角必须附合规范要求。
4) 轴线控制网的精度等级及测量方法：
根据《工程测量规范》要求控制网的技术指标必须符合下表的规定：
轴线控制网的指标
等 级
测角中误差( ″)
边长相对中误差
二 级
±12
1/15000

3.高程控制网布设
1）高程控制网起始依据：高程控制网依据业主提供场区内高程控制基点测设。
2）高程控制网的布设
（1）根据土方开挖工作分段进行的特点，高程控制网分段测设，但为了保证基坑底标高精度一致，要及时进行联测。
（2）为了便于施测及校核，沿基坑的每边布设1～2个控制点。在控制点的设置位置，标明水准控制点的编号，并在旁侧用油漆注明相对标高。
3）控制网的精度等级及测量方法。
根据《工程施工测量规范》标高控制网拟采用四等水准测量方法测定。水准测量的主要技术要求应符合下表的规定：
四等水准测量主要技术要求
等 级
每公里高差中数偶然中误差
往返较差附合差
四 等
±5mm
±20Ö L
注：L为附合路线或闭合环线长度（以mm计）
测量仪器选用DS2型水准仪，往返观测。水准观测的技术要求符合表4-6的规定：
水准观测的主要技术要求
等级
视线长度
视线高度
前后视距差
前后视距累积差
四等
£ 100m
³ 0.2m
£ 3m
£ 10m
（1） 坑底标高的控制
土方施工清底在预留的10cm～20cm层面,每隔4～5M设水平桩控制基底标高。
（2） 标高竖向传递
标高竖向传递采用50米钢尺，加尺长、温度、拉力三项改正，每层均需交圈闭合检查，误差不得超过3mm。
（3） 结构施工中的楼层标高控制
A.对水准点的检测及要求
对场内设的水准点，每间隔一定的时间须联测一次，以作相互检校。仪器 采用DJ2精密水准仪，精度按二等水准技术指标执行。对检测后的数据须采用 PC1500电算，电算成果须作一分析，以保证水准点使用的准确性。
B.结构施工中楼层标高控制方法及测设要求
在首层平面易于向上传递标高的位置布设基本传递高程点，用水准仪往返测，测设合格后，用红色油漆标记“Ñ”，并在旁边注明标高，以红“Ñ”上顶线为标高基准，同一层平面内红“Ñ”不得少于三个，设结构50线。间距分布均匀并要满足结构施工的需要，且红“Ñ”需设在同一水平高度，其误差控制在±5mm以内则为合格，在施测各层标高时，应后视其中的两个红“Ñ”上顶线以作校核。±0.000以上各层的标高传递均利用首层红“Ñ”上顶线为标高基准，用检定合格的钢尺向上引测，并在投测层标记红“Ñ”，检核合格后，方可在该层施测。在结构施工到一定高度后，应重新引测相应的结构标高，以保证高层建筑的测量质量要求。
C. 建筑施工中楼层标高控制方法及测设要求
应用在结构施工时首层注明标高为基准，用水准仪和50m钢尺传递建筑标高，在每层每个柱四周弹出建筑50线。作为建筑、安装工程施工时的楼层标高控制线。其误差控制在±5mm以内则为合格。
4.沉降观测
为高质量的完成工程沉降观测工作，由业主委托专业勘察单位进行沉降观测，定期向我单位提供观测成果，以便我施工时参考。
5.质量保证措施
1）总则
（1）所有质量活动均按照公司《工程测量专业质量手册》以及实施细则文件规定的程序进行。
（2）测量作业的各项技术按工程测量规范进行。
（3）测量人员全部取证上岗。
（4）进场的测量仪器设备，必须检定合格且在有效期内，标识保存完好。
（5）由业主提供的施工图，测量桩点，必须经过校算校测合格，并办理了交接手续后，才能作为测量依据。
（6）加强现场内的测量桩点的保护，所有桩点均明确标识、防止用错。
2）质量管理职责
测量工作质量由专业责任工程师负责，由其贯彻执行《工程测量专业质量手册》和细则文件。测量作业人员做到100%自检要求。
（1）管理要求
A.根据合同协议要求在规定时间内完成现场的测量放线工作，保证质量。
B.提供所完成测量工作的最终成果及检查成果资料。
C.对存在问题、困难、及测量不合格品及时以书面形式反映到项目经理部。
6.测量设备配置

仪器名称
数量
用 途
GTS-701型全站仪
1
轴线投测
DJJ2-2 激光经纬仪
1
轴线投测
DS2水准仪
2
标高传递
标尺
1
标高传递
无线对讲机
5
通讯联络
50m 钢尺
2
轴线量测
计算机
1
技术管理
铅垂仪
1
竖向投点

节6.02 土 方 工 程
一.施工准备
1．主要机具
尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、尼龙线或20号铁丝、2m靠尺、蛙式打夯机、铲运推土机、挖掘机、自卸汽车。
2.回填土料要符合相关验收规范。
3.选好买土地点。
4.劳动力安排------50人。
5.挖、填土方场地应清理干净，无杂物。
二. 土方开挖
工艺流程：
确定开挖的顺序和坡度 沿灰线切出槽边轮廓线 分段分层开挖
修整槽边 清底
1.本工程土方采用机械开挖， 放坡系数1：0.5，A轴附近1：1。开挖尺寸范围见附图。分三段开挖，开挖完第一段，即可进行第一段砂石垫层施工。依次类推。
2.放基坑开挖灰线 。
3.土方每开挖1m深进行观察，防止土方塌陷。
4.采用施工机械沿坑三面分层开挖， 人工辅助配合。
5.开挖顺序由北楼东边开始，即 Ⅰ段 Ⅱ段 Ⅲ段。见附图 。
6. 机械开挖到基底和边坡留50cm厚土，在挖至接近槽底标高时，由测量人员抄出标高和边坡厚土，自槽端部20cm每隔3m钉上水平标高小木撅或竹片。并随时上平，校核标高。最后引桩拉通线，检查基槽尺寸，确定槽宽标准，据此人工修整槽帮到设计位置和基底-4.85m。
7. 人工修理并清理完成，经过验槽以后，进入下道工序施工。
8. 原土夯实至基坑设计标高-4.90m。

三.土方回填
工艺流程：
基层清理 调整含水率 分层铺土耙平 平分层夯实
修整找平 验收
1.土方回填线路与范围
1）回填基础外侧。便于外脚手架搭设。
2）再回填室内。由 Ⅰ段 Ⅱ段 Ⅲ段
2.土方回填施工
1） 基坑回填之前应清除坑底的混凝土块、杂物、垃圾及积水，做好 ±0.00以下砖墙。
2）所用的回填土为素土和2 : 8（3：7）灰土。用作灰土的熟石灰应过筛，其粒径不得大于5mm，熟石灰中不得夹有未熟化的生石灰块，也不得含有过多的水分。所采用的回填土先用五层裙房基坑开挖土,如果其开挖土方不够，才可从场外买土。土中不得含有有机杂质，使用前应过筛，其粒径不得大于15mm。并要符合回填土质量标准。
3） 素土、灰土施工时，应当控制含水量。检验方法为用手将土紧握成团，两指轻捏即碎为宜，如含水量偏高可采用翻松、晾晒、均匀掺入干土等措施；如含水量偏低，可采用预先洒水湿润、增加夯实遍数等措施。
4）灰土应拌和均匀，颜色一致，拌好后及时铺好夯实，不得隔日夯打。
5）回填土的铺设厚度为25cm，夯实采用蛙式打夯机，夯实3～4遍，一夯压半夯、夯夯相连。
6）填土分段施工时，不得在转角处接缝。交接处应填成阶梯形，阶梯的高宽比为1：2。上下二层土的接缝距离不得小于1000mm，接缝处应充分夯实。
四.成品保护：
1.开挖土方时，注意保护好定位标准桩、标准水准点、轴线引桩、龙门板等。
并定期复核是否正确。
2.基础或管沟的砼达到一定强度不致损坏时，方可填土。
3.夯实后的土，在三天内不得受水浸泡。雨天施工时，应采取防雨及排水措施。刚打完的土或尚未夯实的土，如遭雨淋浸泡，则应将积水及松软土除去并补填夯实；受浸湿的土，应在晾干后夯填密实。
4.开挖土方时发现有文物或古墓等，应妥善保护，上报处理，方可在施工。

五.质量验收标准
1.土方开挖质量验收标准
1） 基坑排水沟的坡度不应小于2%0 。
2） 土方开挖工程质量检验标准（mm）
检查点为每200m2取一点，但不应少于10点；长度、宽度和边坡为每20m取一点，每边不应少于1点。

项

序

项 目
允许偏差或允许值
检验方法
基坑
挖方场地平整
机 械
主控项目
1
标 高
-50
±50
水准仪
2
长、宽（由设计中心线向两边量）
+200
-50
+500
-150

经纬仪、用钢尺量
3
边 坡
放坡系数1：0.5， A轴附近1：1
观察或坡度尺检查
一般项目
1

表面平整度

20

50
用2m靠尺和塞尺检 查

2

基底土性

设计要求

观察或土样分析
3）质量记录
（1）工程地质勘察报告
（2）工程定位测量记录。
（3）地基验槽记录。
2.土方回填质量验收标准
1）对填方土料应按设计要求验收后方可填入。
2）用环刀取样（取样点见附图），测定土样的干密度。质量标准可按压实系数 λ鉴定。 λ为土在施工时实际达到的干密度与其最大干密度的比值。最大干密度为击实试验中最佳含水率所对应的干密度。
3）土工程质量检验标准（mm）

项目
序号
项 目
允许偏差或允许值
检验方法
基坑
挖方场地平整
机 械
主控项目
1
标 高
-50
±50
水准仪
2
分层压实系数
≥　0.94
环刀法
一般项目
1
回填土料
设计要求
取样检查或直观鉴别
2
分层厚度及
含水量
设计要求
用水准仪及抽样检查
3
表面平整度
20
30
用靠尺或水准仪

4）质量记录
（1）地基处理记录。
（2） 地基隐蔽验收记录。
（3） 回填土的试验报告。

六.施工注意事项
1.开挖时如果下雨。 注意排除基坑雨水。中雨应停止开挖。
2.如果冬季气温平均低于50C或有冻土，则执行冬季施工方案。
3. 抛于槽边的土方（或材料）应距槽边缘1m开外，高度不超过1.5m。
4.由于场地较为宽阔，应留足回填土，余土应一次性运至弃土处，避免二次搬运。
5.如个别地方超挖，应取得设计单位同意再处理，不得私自处理。
6. 如果下雨。雨前应及时压完已填土层或将表面压光做成一定的坡势，以利排除雨水。
7.在基础两侧同时回填夯实，两侧高差不超过30cm。“橡皮土”应及时换掉。

节6.03 地基与基础施工 .
地基与基础施工流程
基坑原土夯实→砂石垫层→ 基础垫层→基础放线→ 基础地梁钢筋施工→ 基础地梁、后浇带模板施工→ 柱插筋→检查验收→ 基础地梁砼施工
一.砂石垫层施工
工艺流程：
检验砂石质量 分层铺筑砂石 洒水 夯实或碾压 抄平放线
1. 施工准备
1） 材料要求
A.天然级配砂石或人工级配砂石颗粒级配应良好。
B.级配砂石材料，不得含有杂质，含泥量不宜超过3%。石料最大粒径不得大于垫层或虚铺厚度的2/3，并不的大于50mm。
2） 主要机具——蛙式打夯机、推土机、静作用压路机（6～10T）、手推车、平头铁锹、喷水用胶管、2m靠尺、细线、钢尺等。
3） 设置控制铺筑厚度的标志。
4） 应是基坑保持无水状态。
5） 验槽记录合格。
6） 清理干净基底。
7） 砂石应按级配搅拌均匀。
8） 选择有相应资质的试验室。
2.砂石垫层施工
1）分层铺筑砂石，每层不宜超过30cm，用压路机（6～10T）碾压。
2）洒水-----适当洒水以保持砂石的最佳含水率8%～12%。
3）蛙式打夯机落距为400～500mm, 要一夯压半夯，夯夯相接，全面夯实，一般不少于3遍。采用压路机往复碾压，不少于4遍，其轮距搭接不小于50cm。边缘和转角处应用人工或蛙式打夯机补夯密实。
3.找平和取样
1） 施工时应分层找平，夯压密实，经贯入测试或设置纯砂检查点，用200cm3的环刀取样，测定干砂的质量密度。下层密实度合格后，方可进行上层施工。或用灌砂法进行检查。用贯入法测定质量时，用贯入仪、钢筋或钢叉等以贯入度进行检查，小于试验所确定的贯入度为合格。请试验室来人现场取样进行试验。
2） 取样数量---每层200 m2取一点。各层取样点应错开。各层应绘制取样平面图， 标清各层取样点位。
3） 最后一层压（夯）完成后，表面应拉线找平，并应符合设计规定的标高。
4） 冬季施工时，不得采用夹有冰块的砂石作垫层，并应采取措施防止砂石内水分 结冰。
4. 砂石地基质量验收标准
1） 砂、石等原材料质量、配合比应符合设计要求，搅拌均匀。
2） 施工过程中必须检查分层厚度、分段施工时搭接部分的压实情况、加水量、压实遍数、压实系数。
3） 施工结束后，应检验砂石地基的承载力。
4） 砂石地基质量检验标准见下表。

项目
序号
检查项目
允许偏差或允许值
检查方法
单位
数值
主控项目
1
地基承载力
≥230KPa
按规定方法
2
配合比
设计要求
检查拌和时的体积比或重量比
3
压实系数
≥0.96
现场实测
一般项目
1
砂石料有机质含量
%
≤5
焙烧法
2
砂石料含泥量
%
≤5
水洗法
3
石料粒径
mm
≤100
筛分法
4
含水量（与最优含水量比较）
%
±2
烘干法
5
分层厚度（与设计要求比较）
mm
±50
水准仪
5.质量记录
1） 施工现场的工程地质勘察报告。
2） 地基贯入测定记录。
3） 地基验槽（隐蔽验收）记录。
4） 砂石的试验报告。
5） 砂和砂石地基工程检验批质量验收记录表。
6） 砂和砂石垫层地基分层回填现场试验记录。
7） 分层回填现场抽样试验点位示意图。
二.基础垫层施工
1. 垫层采用100厚C10素砼，在原土夯实后应及时浇筑。C10垫层用平板振动器随 捣随抹，找平压光。质量要求同砼工程。
2. 为防止基坑积水，需在基坑四周做好排水沟，水沟截面为300×300，坡度大于 2%0，排入先挖好的基坑四个角1000×1000× 1000 的集水坑中，用污水泵将其 排出。
三.基础钢筋、模板、砼施工方法见下节。

节6.04钢筋工程
一. 准备工作
1． 班组长在加工钢筋之前首先检查机械设备的完好。
2． 钢筋进场时必须按项目部指定地方分类堆放整齐，每批钢筋都应标出类别、 产地、 出厂日期及数量。
3． 每批钢筋进场必须在复检试验合格之后方可使用。
二. 钢筋加工
1．钢筋加工应按结施图纸总说明、图纸中注明、平面图、剖面图以及图纸会审和设计变更为准,空调板构件尺寸以建施图为准,钢筋放样表必须经钢筋施工员认可后,方可加工。
2．细部构造和箍筋加工大样应以03G101-1构造集为准。
3．钢筋加工应符合以下规定：
3.1 受力钢筋
1) HPB235级钢筋（圆钢）应作1800弯钩，其弯弧内直径不应小于钢筋直径的 2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。
2) 钢筋作不大于900的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。
3) 钢筋截断长度应满足搭接长度和机械连接要求：
A.对梁类、板类构件，不得大于25%。基础梁不宜大于50%
B.对柱类构件不宜大于50%。
C.对后浇带处钢筋按图纸设计要求。
3.2 箍筋
1) 箍筋弯钩的弯弧内直径满足不应小于钢筋直径的2.5倍,尚应不小于受力钢筋直径.
2) 箍筋弯钩的弯折角度,对有抗震等要求的结构,应为1350。
3) 箍筋弯后平直部分长度，对有抗震等要求的结构,不应小于箍筋直径的10倍。
4. 钢筋冷拉调直
1) HPB235级钢筋的冷拉率不宜大于4%。
2) HRB335、HRB400级钢筋的冷拉率不宜大于1%。
5.验
