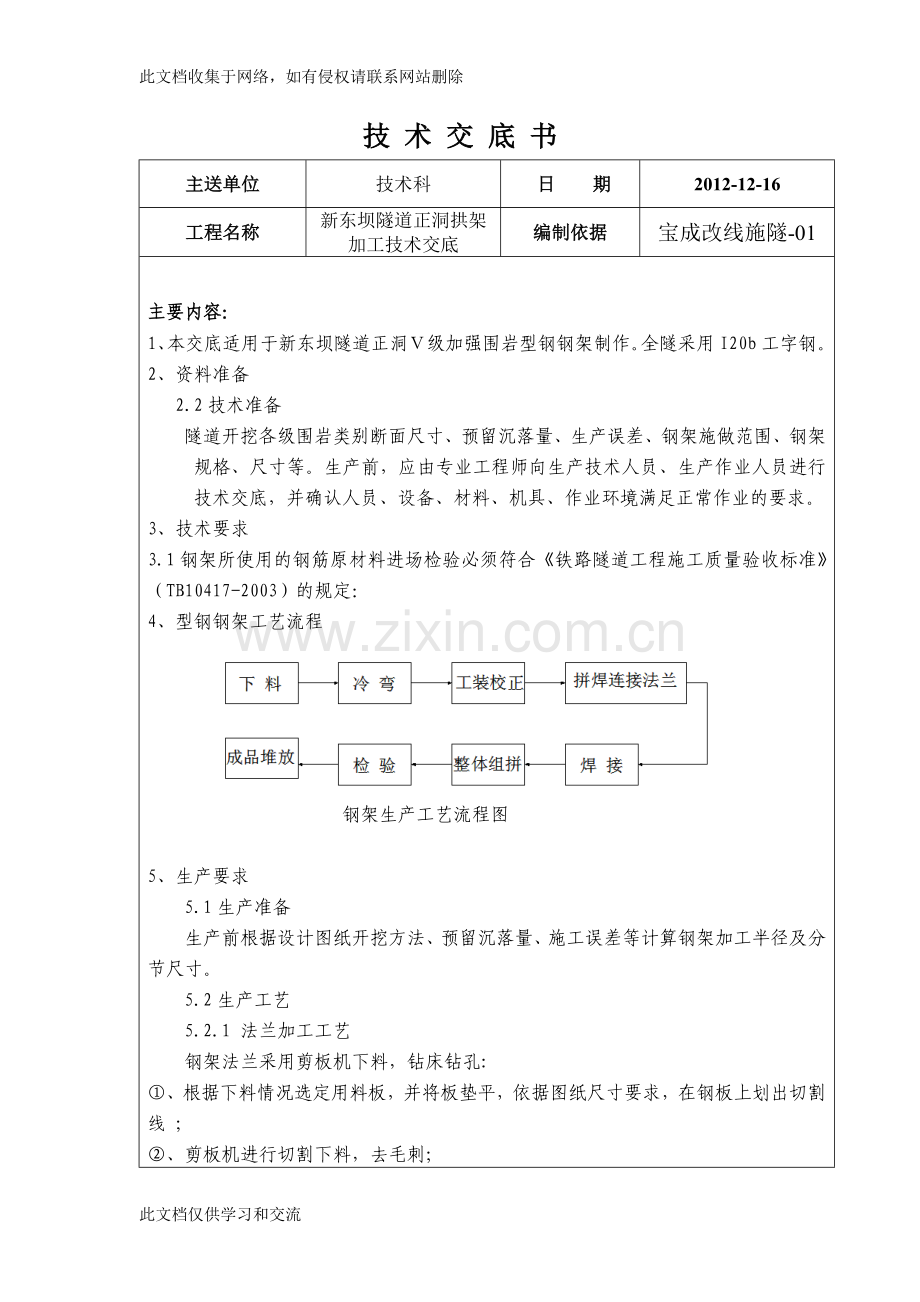

技 术 交 底 书
主送单位
技术科
日 期
2012-12-16
工程名称
新东坝隧道正洞拱架加工技术交底
编制依据
宝成改线施隧-01

主要内容：
1、本交底适用于新东坝隧道正洞Ⅴ级加强围岩型钢钢架制作。全隧采用I20b工字钢。
2、资料准备
2.2技术准备
隧道开挖各级围岩类别断面尺寸、预留沉落量、生产误差、钢架施做范围、钢架规格、尺寸等。生产前，应由专业工程师向生产技术人员、生产作业人员进行技术交底，并确认人员、设备、材料、机具、作业环境满足正常作业的要求。
3、技术要求
3.1钢架所使用的钢筋原材料进场检验必须符合《铁路隧道工程施工质量验收标准》（TB10417-2003）的规定：
4、型钢钢架工艺流程
钢架生产工艺流程图

5、生产要求
5.1生产准备
生产前根据设计图纸开挖方法、预留沉落量、施工误差等计算钢架加工半径及分节尺寸。
5.2生产工艺
5.2.1 法兰加工工艺
钢架法兰采用剪板机下料，钻床钻孔:
①、根据下料情况选定用料板，并将板垫平，依据图纸尺寸要求，在钢板上划出切割线 ；
②、剪板机进行切割下料，去毛刺；
③、检验入库；

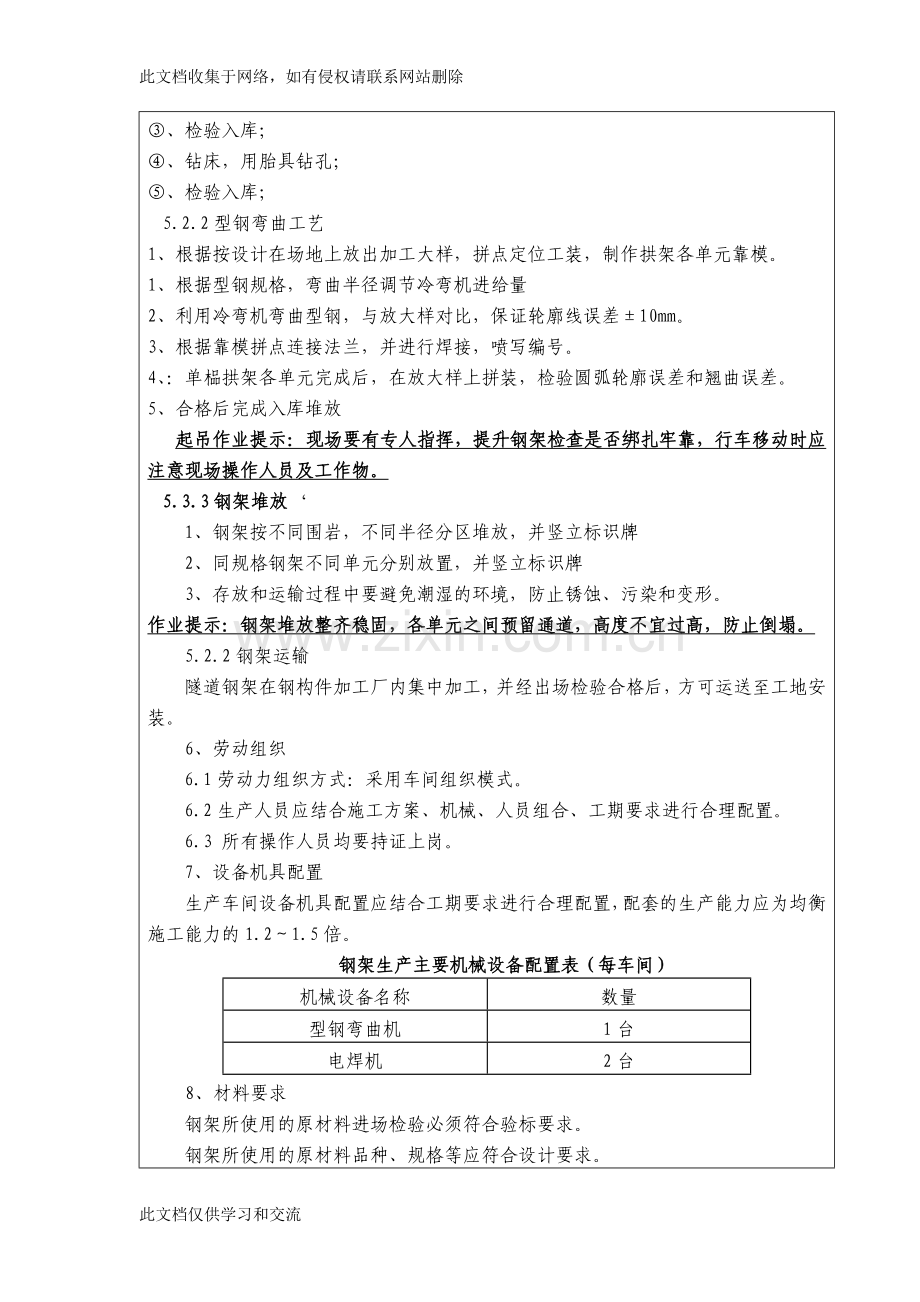

④、钻床，用胎具钻孔；
⑤、检验入库；
5.2.2型钢弯曲工艺
1、根据按设计在场地上放出加工大样，拼点定位工装，制作拱架各单元靠模。
1、根据型钢规格，弯曲半径调节冷弯机进给量
2、利用冷弯机弯曲型钢，与放大样对比，保证轮廓线误差±10mm。
3、根据靠模拼点连接法兰，并进行焊接，喷写编号。
4、：单榀拱架各单元完成后，在放大样上拼装，检验圆弧轮廓误差和翘曲误差。
5、合格后完成入库堆放
起吊作业提示：现场要有专人指挥，提升钢架检查是否绑扎牢靠，行车移动时应注意现场操作人员及工作物。
5.3.3钢架堆放‘
1、钢架按不同围岩，不同半径分区堆放，并竖立标识牌
2、同规格钢架不同单元分别放置，并竖立标识牌
3、存放和运输过程中要避免潮湿的环境，防止锈蚀、污染和变形。
作业提示：钢架堆放整齐稳固，各单元之间预留通道，高度不宜过高，防止倒塌。
5.2.2钢架运输
隧道钢架在钢构件加工厂内集中加工，并经出场检验合格后，方可运送至工地安装。
6、劳动组织
6.1劳动力组织方式：采用车间组织模式。
6.2生产人员应结合施工方案、机械、人员组合、工期要求进行合理配置。
6.3 所有操作人员均要持证上岗。
7、设备机具配置
生产车间设备机具配置应结合工期要求进行合理配置，配套的生产能力应为均衡施工能力的1.2～1.5倍。
钢架生产主要机械设备配置表（每车间）
机械设备名称
数量
型钢弯曲机
1台
电焊机
2台
8、材料要求
钢架所使用的原材料进场检验必须符合验标要求。
钢架所使用的原材料品种、规格等应符合设计要求。
9、质量控制及检验
9.1质量控制
9.1.1钢架施工质量控制要点：
（1）钢架所使用的原材料质量控制；
（2）钢架加工尺寸的质量控制；
（3）钢架焊接质量控制
9.2原材料检验
9.2.1制作钢架所用型材的进场检验应符合验标的规定。
制作钢架所用型钢进场检验必须按批抽取试件作力学性能（屈服强度、抗拉强度和伸长率）和工艺性能（冷弯）试验，其质量必须符合现行国家标准《碳素结构钢》（GB700）、《热扎普通工字钢》（YB（T）56）等的规定和设计要求。
检验数量：以同牌号、同炉罐号、同规格、同交货状态的型钢，每60t为一批，不足60t应按一批计。
检验方法：检查每批质量证明文件并进行相关性能试验。
主责部门：物资部 负责收集材质证明，按批次进行力学试验，收集试验合格报告，建立相应台帐。
9.3制作过程及成品检验
9.3.1制作钢架的钢材品种和规格必须符合设计要求。
检验数量：全部检查。
检验方法：观察，尺量。
9.3.2型钢等原材料应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状锈蚀。
检验数量：全部检查。
检验方法：观察。
9.3.3钢架制作应符合下列规定：
（1）钢架周边拼装允许偏差为±3cm，平面翘曲应小于2cm。
检验数量：每榀钢架检查一次。
检验方法：观察、尺量。
（2）合理计算及搭配钢架下料长度，禁止使用长度小于1.5米的短料接长钢架，以减少接头数量。长度大于1.5米的型钢，按设计的接头连接方式焊接。
（3）产品出厂要出据合格证明，并按相关规定填报钢架加工检验批等资料，相关资料除自行存档外，要移交给产品使用单位。
主责部门：质检员 负责填写《隧道型钢钢架组拼检验表》，建立检测台帐。
9.4 焊接检验
9.4.1 作业人员,经过专业工种培训考试及格,并取得国家颁发的《特种作业操作证》。
9.4.2焊接工艺标准
9.4.2.1焊接材料进库后,应保持室内的干燥与湿度,同时以高架存放保管。
9.4.2.2焊条、焊丝、焊剂在使用前,必须认真阅读产品使用说明书和有关注意事项。对焊剂须进行烘干保温等有关规定事项。
9.4.2.3焊接材料与被焊母材,在焊接前必须查核牌号及性能。对材质证书,合格证等相吻合和附合工艺要求规范。
9.4.2.4焊条、焊丝、焊剂若受潮和雨淋后,必须进行烘烤后方能再次使用。烘烤要求,按焊条、焊丝、焊剂规范进行。
9.4.4焊接操作时注意事项
9.4.4.1不准在焊缝区引孤;
9.4.4.2不准在焊缝端点起弧焊接;
9.4.4.3焊接时,应调压定弧;
9.4.5焊接后的表面外观检验
9.4.5.1焊接表面无焊渣覆盖和清理飞溅物。
9.4.5.2焊缝不得有裂纹、夹渣、气孔、焊瘤、咬边、烧穿、针孔、孤坑、未熔合、未焊透等缺陷。
9.4.5 焊接高度： ≥6mm
9.5 型钢钢架发运
9.5.1根据各分部需求建立钢架需求计划台账
9.5.2建立成品加工及发放台账
经检验合格型钢钢架，发运到各工地，进行发料单签收，发料单注明使用隧道名称，钢架类型，材料型号，数量，及力学检验批号。
10、安全要求
10.1 型钢在吊运过程中要绑扎牢靠，吊点位置合理、稳固、平稳，禁止斜拉歪吊，并进行现场观察，确认安全后，再操作。要有专人指挥，协同作业，做好人员的安全防范措施
10.2 采用气割下料作业时，遵守《气割安全操作规程》，气体距离明火不小于10m，氧气与乙炔气瓶间距离不小于5米。
10.3 型钢弯曲时，型钢摆放到位，确认弯曲机周围作业人员在安全距离内，方可开动机器进行弯曲。按照《型钢弯曲机操作规程》作业。
10.4 在钻孔作业时严格按《钻床操作规程》作业，不得带手套作业。
10.5 焊接作业佩戴好防护用品，严格按《电焊操作规程》施工。
10.6 工件摆放应垫平，稳固，堆叠高度不宜过高，必要时设置斜向支撑。
11.拱架加工尺寸详见下图。
编制者

复核者

接收单位

接收负责人
