初中物理电路比值问题

精品文档

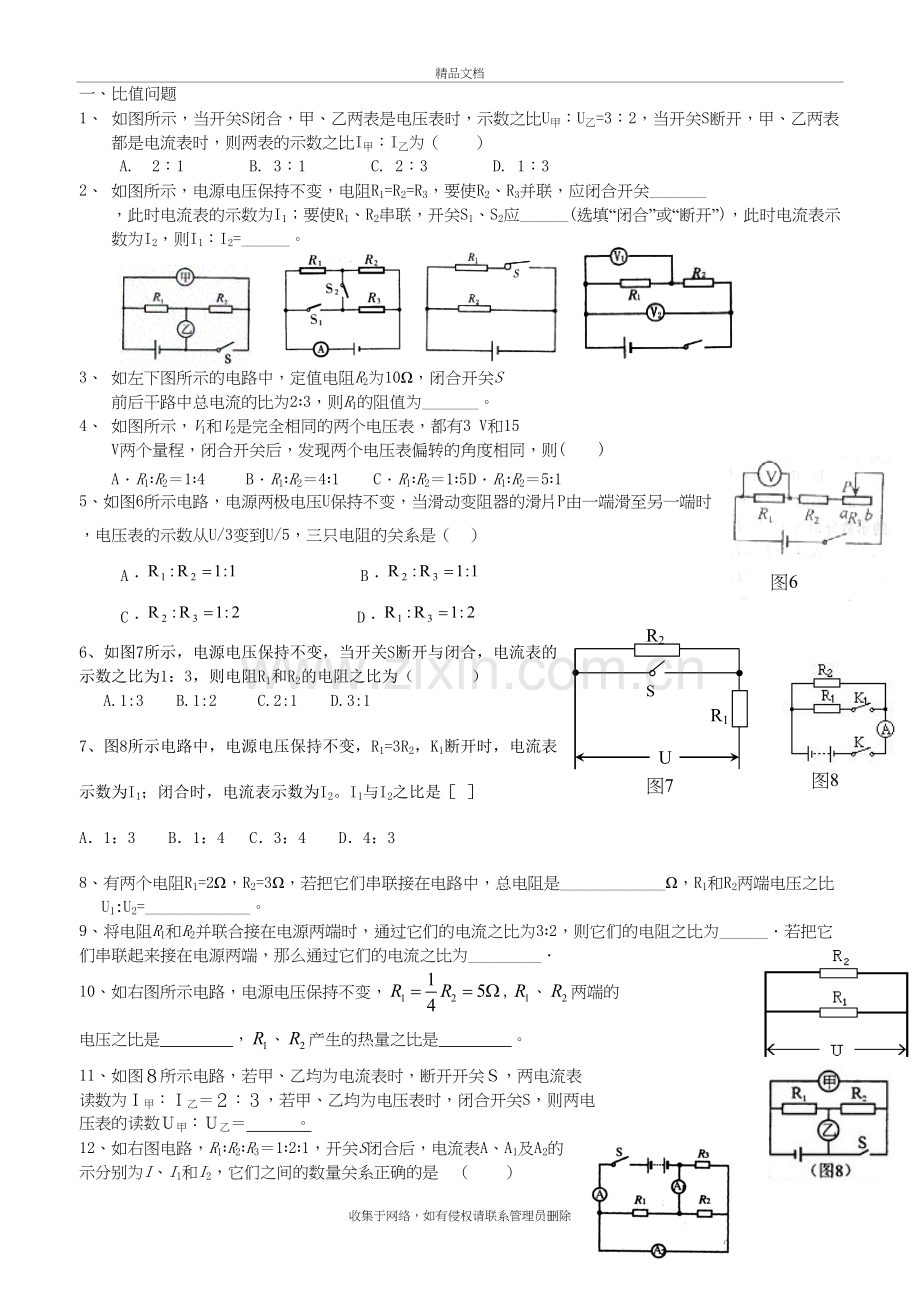

一、 比值问题
1、 如图所示，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（ ）
A. 2：1 B. 3：1 C. 2：3 D. 1：3
2、 如图所示，电源电压保持不变，电阻R1=R2=R3，要使R2、R3并联，应闭合开关_______ ，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应______(选填“闭合”或“断开”)，此时电流表示数为I2，则I1：I2=______。
3、 如左下图所示的电路中，定值电阻R2为10Ω，闭合开关S 前后干路中总电流的比为2∶3，则R1的阻值为_______。
图6
4、 如图所示，V1和V2是完全相同的两个电压表，都有3 V和15 V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则( 　)
　　A．R1∶R2＝1∶4 B．R1∶R2＝4∶1 　C．R1∶R2＝1∶5 D．R1∶R2＝5∶1
5、如图6所示电路，电源两极电压U保持不变，当滑动变阻器的滑片P由一端滑至另一端时，电压表的示数从U/3变到U/5，三只电阻的关系是（ ）
A． B．
S
R2
R1
U
图7
C． D．
图8
6、如图7所示，电源电压保持不变，当开关S断开与闭合，电流表的示数之比为1：3，则电阻R1和R2的电阻之比为（ ）
A.1:3 B.1:2 C.2:1 D.3:1
7、图8所示电路中，电源电压保持不变，R1=3R2，K1断开时，电流表
示数为I1；闭合时，电流表示数为I2。I1与I2之比是［ ］　
A．1：3　　B．1：4 C．3：4 　 D．4：3
8、有两个电阻R1=2Ω，R2=3Ω，若把它们串联接在电路中，总电阻是_____________Ω，R1和R2两端电压之比U1:U2=_____________。
9、将电阻R1和R2并联合接在电源两端时，通过它们的电流之比为3∶2，则它们的电阻之比为______．若把它们串联起来接在电源两端，那么通过它们的电流之比为_________．
10、如右图所示电路，电源电压保持不变，,、两端的
电压之比是 ，、产生的热量之比是 。
11、如图８所示电路，若甲、乙均为电流表时，断开开关Ｓ，两电流表
读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表时，闭合开关S，则两电
压表的读数Ｕ甲︰Ｕ乙＝　　　。

12、如右图电路，R1∶R2∶R3＝1∶2∶1，开关S闭合后，电流表A、A1及A2的示分别为I、I1和I2，它们之间的数量关系正确的是　（　　）
　　A．I＝I1＋I2 B．I∶I1＝5∶3
　　C．I∶I2＝4∶3 D．I1＝I2
图2
S
R2
R1
A

13、在如图2所示，电源电压不变。当开关S闭合时，电流表的示数为0.8A。开关S断开后，电流表的示数改变了0.5A 。则R1与R2的阻值之比为（ ）
A．13∶5 B．3∶5
C．5∶3 D．5∶13
14、某电器的内部电路如右图所示，其中R1=12Ω。当在A、B两个接线端口接入电压为10V的电源时，电流表的示数为0.5A；而把此电源（电压恒定）接在C、D两个接线端口时，电流表的示数为1A，则下列判断中正确的一项是：
A．可求出R2和R3的阻值，分别为R2= 8Ω，R3=2Ω
B．可求出R2和R3的阻值，分别为R2= 8Ω，R3=12Ω
C．只能求出R2和R3阻值的比值，R2 ：R3=1 ：2
D．电路发生了变化，不符合控制变量法，无法计算

15、如图8所示，电源电压保持不变，R1∶R2 = 1∶2。只闭合S1时，电流表的示数为0.3 A，R1消耗的功率为P1；只闭合S2时，R0消耗的功率为0.8 W，R2消耗的功率为P2，且P1∶P2 = 9∶8。则下列结果正确的是21世纪教育网
A．电源电压为12 V
B．R0的阻值为40 Ω
C．R2的阻值为20 Ω
D．R0先后两次消耗的功率之比为3∶2

1、D 2、S2；断开；4:3 3、10 4、A 5、D 6、B 7、C 8、5；2:3 9、2:3 ；1:1 10、1:1；4:1 11、3:1 12、B 13、C 14、A 15、A
