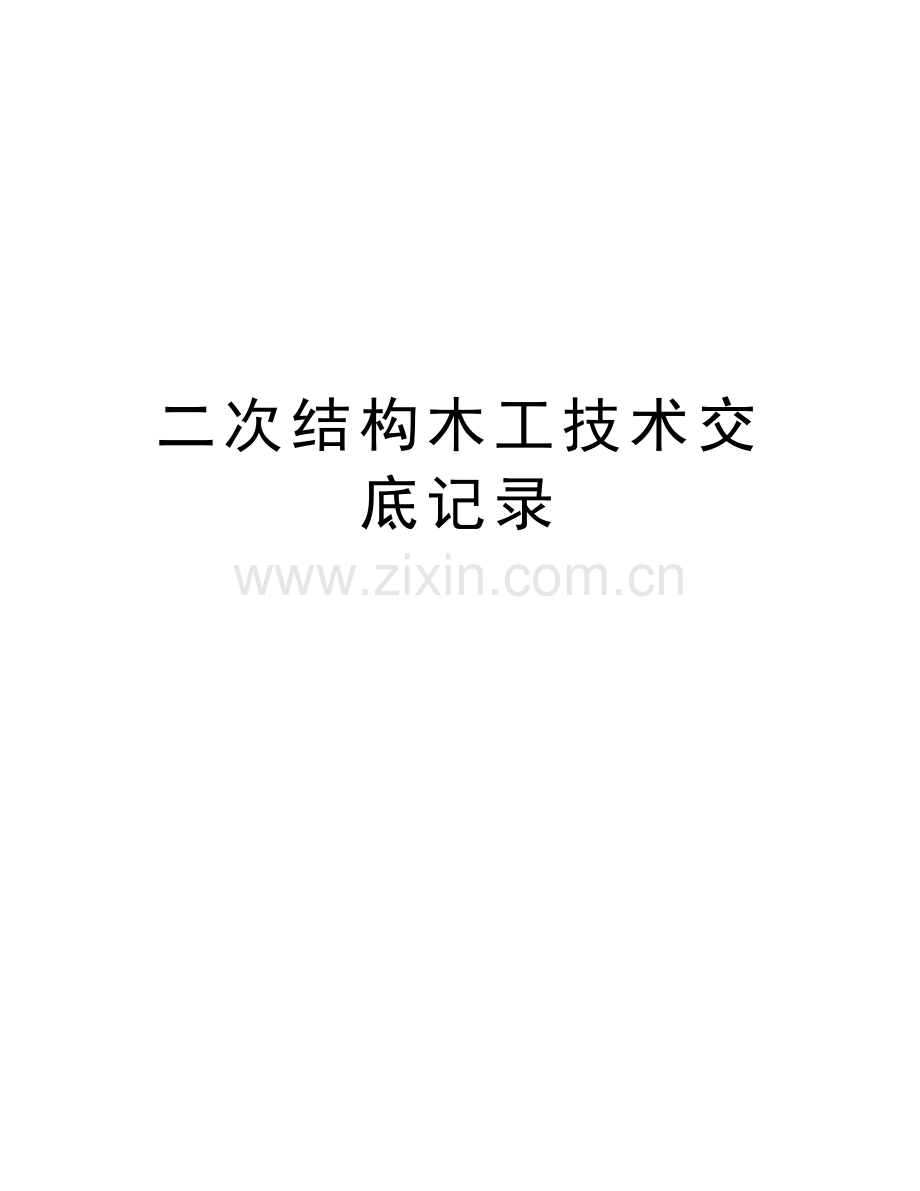

二次结构木工技术交底记录讲解学习.doc

二次结构木工技术交底记录精品文档 技术交底记录 工程名称 苏地2015-G-24地块二期项目施工单位上海新置建筑工程有限公司交底部位二次结构工程工序名称模板工程交底工种木工交底时间2016年10月10日交底内容：一、材料要求模板：黑木模板，非周转性模板使用红模板。方木：截面尺寸40x90mm脱模剂：严禁使用油性脱模剂，必须使用水性脱模剂。模板截面支撑用料：采用砂浆块支撑，严禁使用木条作支撑。施工器具：红外线扫平仪、木工圆锯、手提电锯、打眼电钻、线坠、靠尺板、方尺、铁水平尺、撬棍等。二、作业条件1、放好轴线、模板边线、水平控制标高，模板底口平整、坚实，若达不到要求的应做水泥砂浆找平层，柱子加固用的地锚己预埋好且可以使用。2、模板加工好后，专人认真检查模板规格尺寸，按照配模图编号，并均匀涂刷脱模剂，分规格码放，并有防雨、防潮、防砸措施。3、二次结构砌体砌筑完毕，钢筋绑扎垫好钢筋保护层垫块，并完成隐蔽验收。三、 操作工艺重点控制1、导墙止水带模板支设：支模前须将导墙根部垃圾灰尘清理干净，根据弹好的墙线、控制线，支设好止水带侧模板，采用倒夹模加固到位。2、腰梁模板支设：先按图纸尺寸要求配好模板，待墙体砌筑到腰梁下口位置，根据1米线调整好高度尺寸立好腰梁侧模板，采用倒夹模加固到位，腰梁端头中部100的墙开2个孔，200、250的墙开3个孔，孔径比钢筋稍大，考虑钢筋保护层3cm。3.小别墅一层除庭院位置导墙高度为350mm，其他均为240mm。二层，三层除露台位置为420mm，其他位置均为200mm。3、 窗台模板支设：按图纸尺寸参照窗上口梁底与1米线高度确定窗台板上口高度，窗台板采用外企口，沿墙中位置外窗台板比内窗台低3cm，窗台板挑出外墙10cm ,高度8cm,抵口外侧比内侧低1cm。4、 门窗洞口抱框柱支设：按图纸尺寸先固定一侧的模板位置确保垂直平整，然后根据这一侧的模板位置确定另一侧的模板位置，一侧为剪力墙的由剪力墙侧确定另一侧的模板位置，采用倒夹模或对拉螺杆加固，并加设图示尺寸的对撑，严禁使用步步紧。柱头端部必须加设簸箕口，口径需保证15cm15cm15cm,簸箕口高出梁底5cm。在保证洞口尺寸的基础上严格控制抱框柱的垂直平整度，不得影响砌筑的垂直、平整度。5、 门窗过梁支设：先按要求配好模板，待墙体砌筑到过梁下口位置，根据墙体立好底板和侧板并复合墙线位置，底模板严格参照建筑1m线上返图纸设计高度，不得私自调高或降低，一经检查发现，立即拆除，采用倒夹模与竖向支撑体系加固到位。6、构造柱模板支设：先按图纸要求配好模板，待墙体砌筑完毕留好马牙槎，钢筋工绑扎好钢筋后，根据墙体立好构造柱侧模板并复合下轴线，采用四道对拉螺杆加固到位。6、 腰梁、抱框柱、构造柱凡与砌块接触及容易漏浆的地方必须贴海绵条，腰梁，留直槎的抱框柱海绵条可以粘贴于模板上，但要控制好海绵条位置，不得贴于浇筑砼的部位。7、 墙体垂直度合格标准【0，5mm】；平整度合格标准【0，8mm】；方正性控制在【0，10mm】。砌筑时，要严格控制好门窗洞口的尺寸，合格标准【-5,10mm】。8、 工完场清，每层工完后所产生的废料垃圾，禁止堆置于楼层里或外架上，必须全部放置于项目部指定位置，并码放整齐。二次结构一般尺寸允许偏差项次项 目允许偏差（mm）检验方法1轴线位移10用尺检查垂直度3m5用2m托线板（或吊线锤）检查3m52表面平整度8用2m靠尺和塞尺检查3门窗洞口尺寸（后塞口）5用尺检查4外墙上下窗口偏移10用经纬仪或吊线检查5水平灰缝平直度5拉5米线和尺检查四、质量要求1、模板及支撑必须具有足够的强度，刚度及稳定性，且安装牢固。2、在涂刷脱模剂时，不得沾污钢筋和混凝土接搓处。3、固定在模板上的预埋件、预留孔和预留洞不应遗漏，且要求安装牢固。4、主次龙骨间距小于等于15cm且安装要求牢固。5、模板接缝必须严密。6、模板的接搓处不得漏浆，在浇筑混凝土前，模板要求浇水湿润，但模板内不应积水。7、截面模内尺寸要求准确。8、相邻两模板表面不得有高低差。9、模板的起拱值必须符合要求。10、 模板的海绵条设置必须符合本交底的要求；严禁贴入模板内；防止打进混凝土中。11、 模板的表面必须平整。12、浇筑混凝土前，模板内的杂物必须清理干净。13、模板拆除时不得损伤混凝土表面及菱角部位。五、注意事项及成品保护1、混凝土流坠：模板板缝过大，没有用纤维板、木板条等贴牢。2、梁模板的安装将直接影响到顶板模板的安装质量，为此梁侧模的加工尺寸、梁侧模的顺直必须保证，以免与顶板模板的拼缝出现漏浆等质量缺陷。3、模板搬运及码放时，应轻拿轻放，不准碰撞，防止模板变形。4、拆除时不得用撬棍硬撬，防止损坏混凝土以成型的棱角和表面。5、支完模板后，应保持模内清洁，防止掉入砖头、石子、木屑等杂物。6、应保护钢筋不受扰动。六、文明施工、环保施工1、所有在现场的施工人员都必须带好安全帽。2、外脚手架及相关围护设施齐备之前，不可进行任何施工作业，防止坠落事故。工作前必须检查使用的工具是否牢固，扳手等工具必须用绳链系挂在身上，以免掉落伤人。工作时注意脚底，防止钉子扎脚和空中坠落。3、施工中必须穿防滑鞋。4、长度短于1.2m的材料必须装在料斗中方可吊运。5、传递模板、工具应用运输工具或绳子系牢后升降，不得乱扔，轻拿轻放。拆模时，要求有班组长跟班作业，避免坠落伤人。支模过程中，如需中途停歇，必须将支撑搭头等固定好。拆模间歇时，应将已活动的模板、拉杆、支撑等运作或妥善堆放，防止因扶空、踏空而坠落。6、钉子、海绵条严禁乱扔，木工每人配备一个工具盒。7、拆下的废旧螺栓、螺母等不得随意丢置，应收集起来清理备用或回收。8、已报废模板应集中收回处理，不得乱扔乱放。9、模板所用脱模剂是挥发性化学品，应用封闭容器妥善保管。作业时对操作人员进行指导，使用时注意涂刷均匀，不要过多，以免洒在地上污染地面。10、 模板堆放地及施工现场应达到整齐有序、干净无污染、低噪音、低扬尘的整体效果。11、 加工时，必须遵守机械使用的规章制度，防止事故发生。12、由于工程中大量使用木材料，所以现场动火必须严格遵守现场动火管理规定。13、在模板的安装、调查、拆卸、清理及修复的过程中要注意控制噪声。不准用大锤等工具砸、敲制造人为噪音。14、模板拆卸后集中码放模板存放区清理、存放；板上的水泥残块清理后集中运往现场垃圾站，不得随意弃洒。15、支架必须牢固、稳定，防止倒塌砸人。16、作业时，材料必须码放平稳整齐。17、作业时使用的铁钉不得含在嘴中。18、作业前应检查所使用的的工具，如手柄有无松动、断裂等，手持电动工具的漏电保护器应试机检查，合格后方可使用。操作时戴绝缘手套。19、使用手锯时，锯条必须调紧适度，下班时要放松，以防再使用时锯条暴断伤人。20、模板工程作业高度在2m和2m以上时，必须设置安全防护设施。21、操作人员登高必须走人行梯道，严禁利用模板支撑攀登上下，不得在墙顶、独立梁及其它高处狭窄而无防护的模板上行走。22、模板拆除时已拆活动的模板，必须一次性拆完，方可停歇，严禁留下不安全隐患。23、拆模时，必须设警戒区，严禁下方有人进入。拆模作业人员必须站在平稳牢固可靠的地方，保持自身平衡，不得猛撬，以防失稳坠落。24、严禁用吊直接吊除没有撬松动的模板，吊运大型整体模板时必须栓接牢固，且吊点平衡。25、拆除的模板支撑等材料，必须边拆、边清、边运、边码。高处拆下的材料严禁向下抛掷。26、使用木工机械应遵守以下规定：A操作人员应经培训，熟悉使用的机械设备构造、性能和用途，掌握有关使用、维修、保养的安全操作知识。电路故障必须由专业电工排除。B作业前应试机，各部件运转正常后方可作业。开机前必须将机械周围及脚下作业区的杂物清理干净，必要时应在作业区铺垫板。C作业时必须扎紧袖口、理好衣角、扣好衣扣，不得戴手套。作业人员长发不得外露，女工必须戴工作帽。D机械运转过程中出现故障时，必须立即停机、切断电源。E链条、齿轮和皮带等传动部分，必须安装防护罩或防护板。F必须使用定向开关，严禁使用倒顺开关。G清理机械台面上的刨花、木屑，严禁直接用手清理。H每台机械应挂机械负责人和安全操作牌。I、作业后必须拉闸，箱门锁好。技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。收集于网络，如有侵权请联系管理员删除
