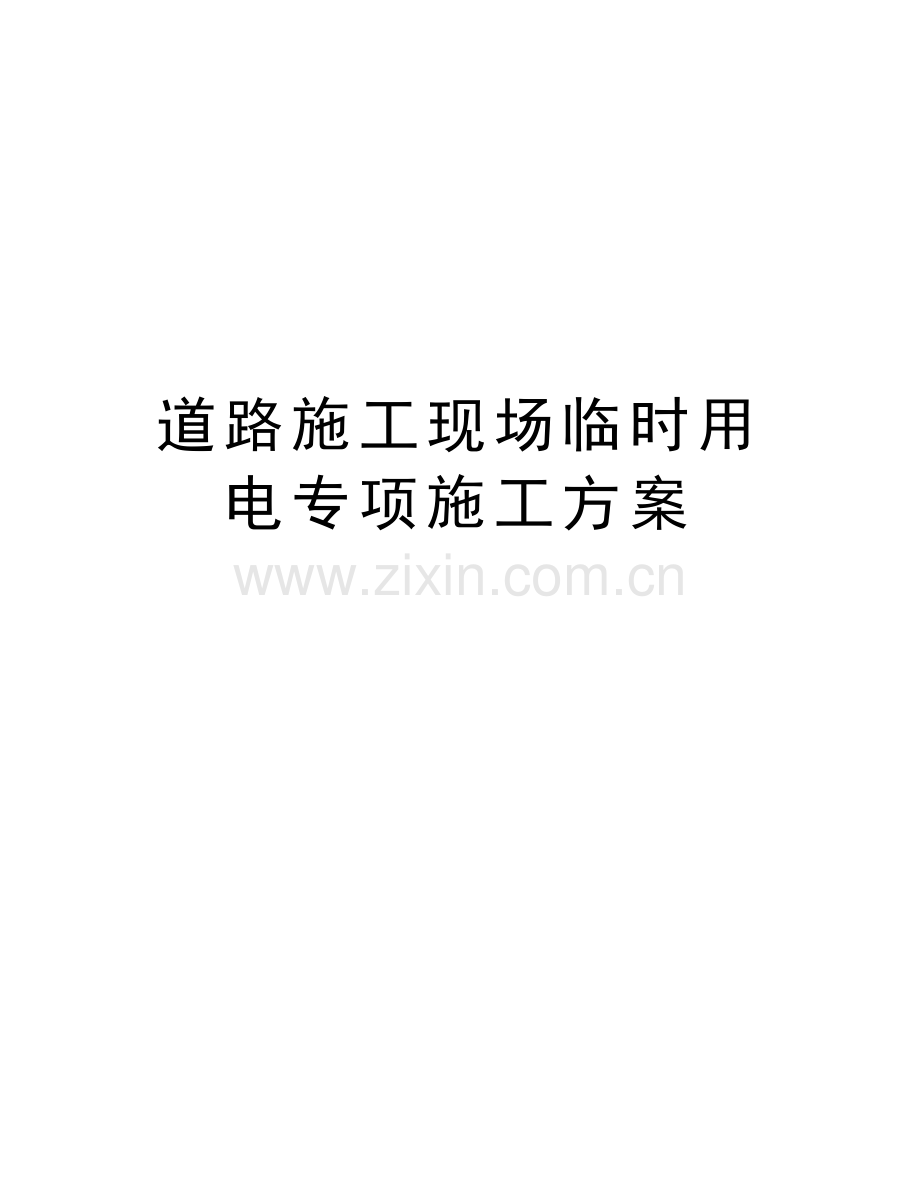

道路施工现场临时用电专项施工方案

精品文档

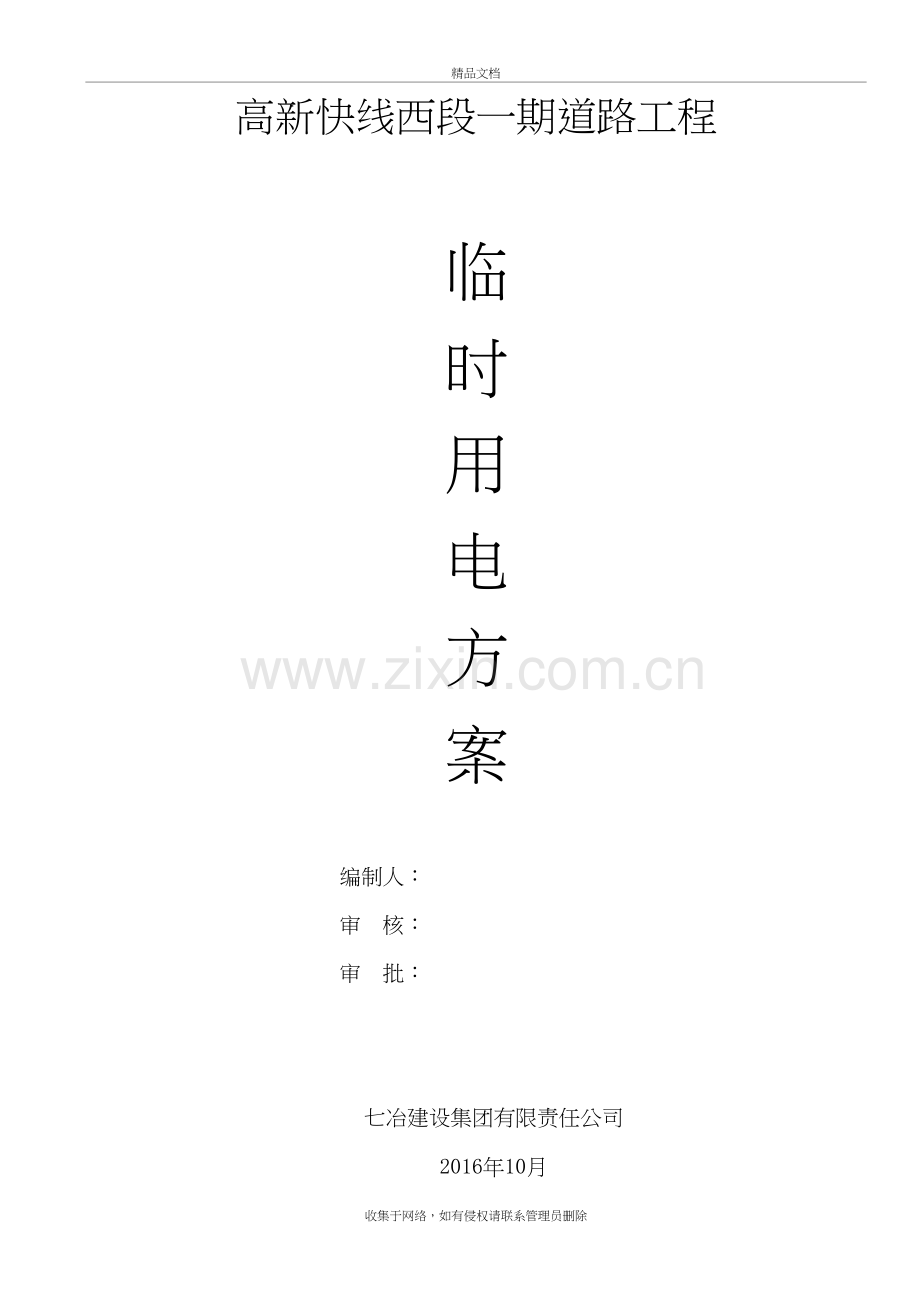

高新快线西段一期道路工程

临
时
用
电
方
案

编制人：
审 核：
审 批：

七冶建设集团有限责任公司
2016年10月
收集于网络，如有侵权请联系管理员删除
目 录
一、工程概况 4
1.1 工程概况 4
1.2 场地状况 4
二、编制依据 6
三、项目组织机构 7
四、施工条件 9
4.1 一号取电点 9
4.2 二号取电点 10
4.3 三号取电点 10
4.4 四号取电点 11
4.5 五号取电点 12
4.6 六号取电点 13
4.7 七号取电点 14
4.8 八号取电点 15
五、施工临时用电方案计算书 16
5.1计算依据 16
5.2现场勘探及初步设计 16
5.3一号取电点用电计算 17
5.3.1项目部及桥梁桩基主要用电量统计表 17
5.3.2项目部及桥梁桩基用电量计算 18
5.3.3、变压器的选择: 22
5.4二号取电点用电计算 22
5.4.1 搅拌楼主要用电量统计表 22
5.4.2 搅拌楼用电量计算 23
5.4.3 变压器的选择 24
5.5三号取点电计算 25
5.5.1 制沙厂主要用电量统计表 25
5.5.2 制沙厂用电量计算 25
5.5.3 变压器的选择 26
5.6四号取点电计算 27
5.6.1 隧道进口右隧施工用电主要用电量统计表 27
5.6.2 洞口、空压机房、洞内、搅拌站等用电量计算 27
5.6.3 变压器的选择 29
5.7五号取点电计算 29
5.7.1 隧道进口左隧施工用电主要用电量统计表 29
5.7.2 洞口、空压机房、洞内、搅拌站等用电量计算 30
5.7.3 变压器的选择 31
5.8六号取点电计算 32
5.7.1 隧道进口项目部生活用电主要用电量统计表 32
5.8.2 洞口、空压机房、洞内、搅拌站等用电量计算 32
5.8.3 变压器的选择 33
5.9七号取点电计算 34
5.9.1 隧道出口左洞施工及项目部生活用电主要用电量统计表 34
5.9.2 洞口、空压机房、洞内、搅拌站等用电量计算 35
5.9.3 变压器的选择 36
5.10八号取点电计算 37
5.10.1 隧道出口右洞施工及项目部生活用电主要用电量统计表 37
5.10.2 洞口、空压机房、洞内、搅拌站等用电量计算 38
5.10.3 变压器的选择 39
六、安全用电技术措施 41
6.1、安全用电技术措施 41
6.2、安全用电组织措施 54
七、安全用电防火措施 55
7.1、施工现场发生火灾的主要原因 55
7.2、预防电气火灾的措施 56
八、防雷装置设计 59
九、接地装置设计 59
十、应急预案及消防措施 60
十一、变压器位置及选型汇总表 65
十二、临时用电电器电缆汇总表 66
十三、场地临时用电布置图 67

一、工程概况
1.1 工程概况
本工程为汇川区高新快线西段一期道路工程，位于贵州省遵义市汇川区东北部，是连接遵义市中心城区与新浦新区的主要快速通道。本标段起点桩号为K6+940，呈东西走向，止于汇川大道，路线全长约4km，其中A线（左线）桩号为：AK6+940~AK11.010，B线（右线）桩号为：BK6+940~BK11+000。
K7+317.5交于长沙东路并与长沙东路（现状下拉箱型通道、双向四车道）形成立体交叉，同时设置高新快线至长沙东路定向匝道，满足现状、规划和设计要求，即在该节点形成四层，已建南北向下拉通道为第一层，长沙东路辅道上至高新快线辅道形成第二层平交层，高新快线至长沙东路定向匝道BC线为第三层，高新快线主线高架为第四层。继续向西处跨越排洪大沟（新建拱涵）、上跨规划支路（规划路幅宽度24m、拟建钢筋砼箱型通道）、下穿在建川黔外绕和渝黔高铁，穿越李井山与汇川大道石龙坡段形成部分互通立交，后与汇川大道并线，终点与复兴大道形成菱形立交（立交部分二期实施）。
李井山隧道为分离式小间距独立双洞隧道，左隧桩号为：AK7+845~AK9+360，右隧桩号为：BK7+845~BK9+336。本隧进口位于河溪坝附近，出口位于汇川大道贵龙中学附近，双线隧道，左右不规则，设计左右双洞横坡为1.5%，纵坡上坡为 与 的下坡。隧道进口里程左K7+845，出口里程左K9+360、右K9+336 ，左线全长1515m，右线全长1491m。隧道进口接短路基，出口接汇川大道，位于云贵高原向湘西丘陵倾斜的过渡地带，最小埋深约3米，最大埋深约335m。

1.2 场地状况
由于施工场地限制，施工用电均未通至现场，需新建13台变压器，才能满足我司现场施工用电需求。
一号取电点，位于项目部门口右侧、明渠边上，变压器容量为400KVA。下设10路干线，10个二级配电箱，45个开关箱，用电器具总容量240.48KVA。该变压器主要用于路基填方、主线桥孔桩开挖施工用电及项目部办公生活用电。
二号取电点，位于桩号AK7+350左侧约100米处，变压器总容量为400KVA×3=1200 KVA，此处安装3台变压器，下设15路干线，20个二级配电箱，60个开关箱，用电器具总容量590.8KVA。该处变压器主要用于制砂厂、拌合楼及一号通道施工用电。
三号取电点，位于桩号AK7+360处，制砂厂专用，变压器总容量为400KVA，下设5路干线，5个二级配电箱，22个三级箱，用电器具总容量256.3KVA。该处变压器主要用于制砂厂机器运转用电。
四号取电点，位于隧道进口右侧处，变压器总容量1140KVA。下设15路干线，20个二级配电箱，35个三级箱，用电器具总容量为528.6KVA，该处变压器主要用于隧道进口右隧主体施工用电。
五号取电点，位于隧道进口左侧处，变压器总容量1030KVA（一台400KVA+一台630KVA）。下设20路干线，32个二级配电箱，45个三级箱，用电器具总容量为628.8KVA，该处变压器主要用于隧道进口左隧主体施工用电。
六号取电点，位于隧道进口处，变压器总容量400KVA。下设15路干线，20个二级配电箱，35个三级箱，用电器具总容量为97.4KVA，该处变压器主要用于隧道进口施工班组办公及生活用电。
七号取电点，位于隧道出口左侧处，变压器总容量1540KVA，一台1140KVA+一台400KVA。下设25路干线，30个二级配电箱，46个三级箱，用电器具总容量为1001.46KVA，该处变压器主要用于隧道出口左洞施工用电及班组办公、生活用电。
八号取电点，位于隧道出口右侧处，变压器总容量1540KVA，一台1140KVA+一台400KVA。下设25路干线，30个二级配电箱，46个三级箱，用电器具总容量为1051.785KVA，该处变压器主要用于隧道出口右洞施工用电及班组办公、生活用电。

二、编制依据
1、建设工程施工现场消防安全技术规范GB50720-2011
2、现场实际情况及特点
3、施工组织设计
4、我公司内部文件、管理制度
5、《施工现场临时用电安全技术规范》JGJ46-2005
6、《低压配电设计规范》GB50054-2011
7、《建筑工程施工现场供电安全规范》GB50194-2014
8、《通用用电设备配电设计规范》GB50055-2011
9、《供配电系统设计规范》GB50052-2009
10、《建筑施工安全检查标准》JGJ59-2011

三、项目组织机构
3.1 项目组织机构图
项目经理
朱龙
技术负责人
王宪斌
）
工程合同部
钟二
质检部
钟康
安全生产部
伍良训
财务后勤
钟铮
施工员（郭云霞）
泥工组
土方组
木工组
钢筋砼组
架子组
装饰组
安装组
钢结构施工员（张雷）
安装施工员（）
资料员（黄海凤）
材料员（张华翼）
计划（罗永坤）
测量员（高攀）
安全员(伍良训)
质检员（钟康）
物资（赵建双）
外协（刘念）
保卫(汪卫华)
生活（徐永芬）
内供
外购（汤国辉）
桩基组
钢构组
防腐涂装
检测
现场安装
钢构件制作
吊装安装

3.2主要管理人员名单

职 务
姓 名
电 话
项目经理
朱龙
18048570080
技术负责人
王宪斌
15859075524
项目副经理
杨肖
18725210677
工程技术部
钟康
18385033067
安全质量部
伍良训
18183447673
物资管理部
赵建双
13885057673
计划合同部
钟二
13885111198
电 工
张勇军
18212041808

四、施工条件
4.1 一号取电点
位置：项目部门口、明渠边上；用于项目部生活、主线桥孔桩施工、居民
水泵房用电，400kW一台
序号
机具名称
型号
安装功率(kW)
数量
合计功率(kW)
1
钢筋切断机
QJ40-1
5.5
2
11
2
钢筋切断机
GQ70YE
7.5
2
15
3
钢筋箍筋弯曲机
GF-20B
1.5
2
3
4
钢筋弯曲机
GW-40
3
2
6
5
钢筋调直切断机
GT4-14
4
2
8
6
对焊机
UN-16
16
3
48
7
碘钨灯
　/
1
35
35
8
钢筋直螺纹套丝机
DBG-40B
3
4
12
9
插入式振动器
ZX50
1.1
2
2.2
10
潜水泵
/
2.2
20
44
11
搅拌机
JZ350
7.5
2
15
12
卷扬机
/
1.5
20
30
13
手提电钻
/
1.5
15
22.5
14
空压机
/
7.5
5
37.5
15
管理人员办公室照明节能灯
/　
0.1
150
15
16
管理人员宿舍照明
/
0.04
100
4
17
管理人员办公室空调及电脑
/
2.3
45
103.5
18
打印机
/
0.02
20
0.4
19
厨房排气扇
/
0.1
1
0.1
20
蒸饭机
/
6
1
6
21
室外照明
/
0.024
30
0.72
合计

397.42

4.2 二号取电点
位置：拌合站；制沙场、拌合站、一号通道施工用电：400kW 3台
序号
机具名称
型号
安装功率(kW)
数量
合计功率(kW)
1
HLS120型搅拌机组合
HLS120
155
2
310
2
节能灯
/
0.04
30
1.2
3
钢筋切断机
QJ40-1
5.5
3
16.5
4
钢筋切断机
GQ70YE
7.5
3
22.5
5
钢筋箍筋弯曲机
GF-20B
1.5
3
4.5
6
钢筋弯曲机
GW-40
3
3
9
7
钢筋调直切断机
GT4-14
4
3
12
8
对焊机
UN-16
16
4
64
9
碘钨灯
　/
1
75
75
10
钢筋直螺纹套丝机
DBG-40B
3
5
15
11
插入式振动器
ZX50
1.1
3
3.3
12
潜水泵
/
2.2
20
44
13
搅拌机
JZ350
7.5
4
30
14
卷扬机
/
1.5
75
112.5
15
手提电钻
/
1.5
50
75
16
空压机
/
7.5
8
60
合计

1149.5

4.3 三号取电点
位置：沙场边上，制沙厂生产专用：400kW一台。
序号
机具名称
型号
安装功率(kW)
数量
合计功率(kW)
1
制砂机
/
280
1
280
2
节能灯
/
0.04
5
0.2
合计

280.2
4.4 四号取电点
位置：隧道进口，右侧进口隧道施工用电：1140kW一台
序
号
机 具
名 称
规 格
型 号
单
位
数
量
使用动力
（KW/台套）
合计功率(kW)
1
通风设备
DJK-11
台
1
110
110
2
强制搅拌系统
JS500
台
1
44
44
3
配料机系统
PLD1300
套
1
22
22
4
砼喷射机
CP-5Z
台
2
15
30
5
二衬台车
/
台
1
5.5
5.5
6
空压机
13ZSCF-8
套
2
132
264
7
空压机
LGFD-13/8
套
1
75
75
8
水泥浆搅拌机
JZ350
台
1
4
4
9
电弧焊机
500型
台
4
37.5
150
10
注浆机
ZG6310
台
2
7
14
11
水 泵
2寸
台
2
10
20
12
照明体系

套
2
28.8
57.6
13
地泵

台
1
90
90
14
卧式工字钢冷弯机
HDJZQ-20
台
1
11
11
15
钢筋调直液压切断机

台
1
4
4
16
钢筋切断机

GQ50
台
1
4

4
17
钢筋弯曲机
GW50
台
1
4
4
18
台式多用钻床
Z4132
台
1
3
3
合计

912.1

4.5 五号取电点
位置：隧道进口，隧道进口左侧施工用电： 400kW一台、630kW一台
序
号
机 具
名 称
规 格
型 号
单
位
数
量
使用动力
（KW/台套）
合计功率(kW)
1
通风设备
DJK-11
台
1
110
110
4
对焊机
U16
台
4
16
64
5
二衬台车
/
台
1
11
22
6
空压机
13ZSCF-8
套
2
132
264
7
空压机
LGFD-13/8
套
2
75
150
8
水泥浆搅拌机
JZ350
台
1
4
4
9
电弧焊机
500型
台
3
37.5
112.5
10
注浆机
ZG6310
台
2
7
14
11
水 泵
2寸
台
2
10
20
12
照明体系

套
2
28.8
57.6
13
地泵

台
1
90
90
14
卧式工字钢冷弯机
HDJZQ-20
台
1
11
11
15
钢筋调直液压切断机

台
1
4
4
16
钢筋切断机

GQ50
台
1
4

4
17
钢筋弯曲机
GW50
台
1
4
4
18
台式多用钻床
Z4132
台
1
3
3
19
掘进机
EBZ-260H
台
1
403
403
合计

1246.1

4.6 六号取电点
位置：隧道进口，隧道进口项目部生活区用电：400kW一台
序号
机具名称
型号
安装功率(kW)
数量
合计功率(kW)
1
管理人员办公室照明节能灯
/　
0.1
150
15
2
管理人员宿舍照明
/
0.1
100
10
3
管理人员办公室空调及电脑
/
2.3
30
69
4
打印机
/
0.02
20
0.4
5
厨房排气扇
/
0.1
2
0.2
6
蒸饭机
/
6
1
6
7
室外照明
/
0.1
20
2
8
其他用电设施

30
合计

102.6

4.7 七号取电点
位置：隧道出口，隧道出口左洞施工及项目部生活用电：1140kW一台、400kW一台
序
号
机 具
名 称
规 格
型 号
单
位
数
量
使用动力
（KW/台套）
合计功率(kW)
1
通风设备
DJK-11
台
1
110
110
2
强制搅拌系统
JS500
台
1
44
44
3
配料机系统
PLD1300
套
1
22
22
4
砼喷射机
CP-5Z
台
1
15
15
5
二衬台车
/
台
1
11
11
6
空压机
13ZSCF-8
套
2
132
264
7
空压机
LGFD-13/8
套
2
75
150
8
水泥浆搅拌机
JZ350
台
1
4
4
9
电弧焊机
500型
台
3
37.5
112.5
10
对焊机
U16
台
4
16
64
11
注浆机
ZG6310
台
2
7
14
12
水 泵
2寸
台
2
10
20
13
照明体系

套
2
28.8
57.6
14
地泵

台
1
90
90
15
卧式工字钢冷弯机
HDJZQ-20
台
1
11
11
16
钢筋调直液压切断机

台
1
4
4
17
钢筋切断机

GQ50
台
1
4

4
18
钢筋弯曲机
GW50
台
1
4
4
19
台式多用钻床
Z4132
台
1
3
3
20
掘进机
EBZ-260H
台
1
403
403
21
管理人员办公室照明节能灯
/　
/　
50
0.1
5
22
管理人员宿舍照明
/
/
50
0.1
5
23
管理人员办公室空调及电脑
/

/

30
2.3
69
24
打印机
/
/
10
0.02
0.2
25
厨房排气扇
/
/
2
0.1
0.2
26
蒸饭机
/
/
1
6
6
27
室外照明
/
/
20
0.1
2
合计

1512.5

4.8 八号取电点
位置：隧道出口，隧道出口右洞施工及项目部生活用电：1140kW一台、400kW一台
序
号
机 具
名 称
规 格
型 号
单
位
数
量
使用动力
（KW/台套）
合计功率(kW)
1
通风设备
DJK-11
台
1
110
110
2
强制搅拌系统
JS500
台
1
44
44
3
配料机系统
PLD1300
套
1
22
22
4
砼喷射机
CP-5Z
台
1
15
15
5
二衬台车
/
台
1
11
11
6
空压机
13ZSCF-8
套
2
132
264
7
空压机
LGFD-13/8
套
2
75
150
8
水泥浆搅拌机
JZ350
台
1
4
4
9
电弧焊机
500型
台
3
37.5
112.5
10
对焊机
U16
台
4
16
64
11
注浆机
ZG6310
台
2
7
14
12
水 泵
2寸
台
2
10
20
13
照明体系

套
2
28.8
57.6
14
地泵

台
1
90
90
15
卧式工字钢冷弯机
HDJZQ-20
台
1
11
11
16
钢筋调直液压切断机

台
1
4
4
17
钢筋切断机

GQ50
台
1
4

4
18
钢筋弯曲机
GW50
台
1
4
4
19
台式多用钻床
Z4132
台
1
3
3
20
雾爆机

台
2
10
20
21
掘进机
EBZ-260H
台
1
403
403
22
管理人员办公室照明节能灯
/　
/　
50
0.1
5
23
管理人员宿舍照明
/
/
50
0.1
5
24
管理人员办公室空调及电脑
/

/

30
2.3
69
25
打印机
/
/
10
0.02
0.2
26
厨房排气扇
/
/
2
0.1
0.2
27
蒸饭机
/
/
1
6
6
28
室外照明
/
/
20
0.1
2
合计

1514.5

五、施工临时用电方案计算书
5.1计算依据
1. 《建设工程施工现场供用电安全规范》GB50194-93
2. 《施工现场临时用电安全技术规范》JGJ46-2005
3. 《低压配电设计规范》GB50054-95
4. 《供配电系统设计规范》GB50052-95
5. 《通用用电设备配电设计规范》GB50055-93
6. 《建筑施工安全检查标准》JGJ59-2011
5.2现场勘探及初步设计
1. 本工程所在施工现场范围内部分地区有埋地管线，在搭接线路时严格保护原有管线不被破坏。
2. 现场采用380V低压供电，设8配电总箱，内有计量设备，采用TN-S系统供电。
3. 根据施工现场用电设备布置情况，采用导线架空敷设，布置位置参见现场平面图，采用三级配电，两极防护。
4. 按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω

5.3一号取电点用电计算
位置：项目部门口右侧、明渠边上，主要供项目部生活用电及桥梁桩基
施工用电。
5.3.1项目部及桥梁桩基主要用电量统计表
序号
机具名称
型号
安装功率(kW)
数量
合计功率(kW)
1
钢筋切断机
QJ40-1
5.5
2
11
2
钢筋切断机
GQ70YE
7.5
2
15
3
钢筋箍筋弯曲机
GF-20B
1.5
2
3
4
钢筋弯曲机
GW-40
3
2
6
5
钢筋调直切断机
GT4-14
4
2
8
6
对焊机
UN-16
16
3
48
7
碘钨灯
　/
1
35
35
8
钢筋直螺纹套丝机
DBG-40B
3
4
12
9
插入式振动器
ZX50
1.1
2
2.2
10
潜水泵
/
2.2
20
44
11
搅拌机
JZ350
7.5
2
15
12
卷扬机
/
1.5
20
30
13
手提电钻
/
1.5
15
22.5
14
空压机
/
7.5
5
37.5
15
管理人员办公室照明节能灯
/　
0.1
150
15
16
管理人员宿舍照明
/
0.04
100
4
17
管理人员办公室空调及电脑
/
2.3
45
103.5
18
打印机
/
0.02
20
0.4
19
厨房排气扇
/
0.1
1
0.1
20
蒸饭机
/
6
1
6
21
室外照明
/
0.024
30
0.72
合计

397.42

5.3.2项目部及桥梁桩基用电量计算
(1)、钢筋切断机
Kx=0.65，Cosφ=0.8，tgφ=0.75
Pjs=0.65×2×5.5=7.15kW
Qjs=Pjs×tgφ=7.15×0.75=5.3625kvar
(2)、钢筋切断机
Kx=0.65，Cosφ=0.8，tgφ=0.75
Pjs=0.65×2×7.5=9.75kW
Qjs=Pjs×tgφ=9.75×0.75=7.3125kvar
(3)、钢筋箍筋弯曲机
Kx=0.8，Cosφ=0.85，tgφ=0.62
Pjs=0.8×2×1.5=2.4kW
Qjs=Pjs×tgφ=2.4×0.62=1.488kvar
(4)、钢筋弯曲机
Kx=0.65，Cosφ=0.8，tgφ=0.75
Pjs=0.65×2×3=3.9kW
Qjs=Pjs×tgφ=3.9×0.75=2.925kvar
(5)、钢筋调直切断机
Kx=0.65，Cosφ=0.8，tgφ=0.75
Pjs=0.65×2×4=5.2kW
Qjs=Pjs×tgφ=5.2×0.75=3.9kvar
(6)、对焊机
Kx=0.65，Cosφ=0.8，tgφ=0.75
将Jc=20%统一换算到Jc1 =100%的额定容量
Pn=16kW
Pe=n×(Jc/Jc1)1/2×Pn =2×(0.2/1)1/2×16=14.31 kW
Pjs=Kx×Pe=0.65×3×14.31=27.9045kW
Qjs=Pjs×tgφ=27.9045×0.75=20.93kvar
(7)、碘钨灯
Kx=0.65，Cosφ=0.8，tgφ=0.75
Pjs=0.65×1×35=22.75kW
Qjs=Pjs×tgφ=22.75×0.75=17.1kvar
(8)、钢筋直螺纹套丝机
Kx=0.65，Cosφ=0.8，tgφ=0.75
Pjs=0.65×3×4=7.8kW
Qjs=Pjs×tgφ=7.8×0.75=5.85kvar
(9)、管理人员办公室节能灯
Kx=0.8，Cosφ=0.7，tgφ=1.02
将Jc=60%统一换算到Jc1 =70%的额定容量
Pn=0.1kW
Pe=n×(Jc/Jc1)1/2×Pn =150×(0.6/0.7)1/2×0.1=13.125kW
Pjs=Kx×Pe=0.8×13.125=10.5kW
Qjs=Pjs×tgφ=10.5×1.02=10.71kvar
(10)、插入式振动器
Kx=0.65，Cosφ=0.9，tgφ=0.48
Pjs=0.65×1.1×2=1.43kW
Qjs=Pjs×tgφ=1.43×0.48=0.69kvar
（11）、潜水泵
Kx=0.65，Cosφ=0.9，tgφ=0.48
Pjs=0.65×2.2×20=28.6kW
Qjs=Pjs×tgφ=28.6×0.48=13.728kvar
(12)、搅拌机
Kx=0.7，Cosφ=0.9，tgφ=0.48
Pjs=0.7×7.5×2=10.5kW
Qjs=Pjs×tgφ=10.5×0.48=5.04kvar
（13）卷扬机
Kx=0.7，Cosφ=0.9，tgφ=0.48
Pjs=0.7×1.5×20=21kW
Qjs=Pjs×tgφ=21×0.48=10.08kvar
(14)、手提电钻
Kx=0.7，Cosφ=0.9，tgφ=0.48
将Jc=40%统一换算到Jc1 =100%的额定容量
Pn=1.5kW
Pe=n×(Jc/Jc1)1/2×Pn =15×(0.4/1)1/2×1.5=14.25kW
Pjs=Kx×Pe=0.7×14.25=9.975kW
Qjs=Pjs×tgφ=9.975×0.48=4.788kvar
(15)、管理人员宿舍照明节能灯
Kx=0.7，Cosφ=0.9，tgφ=0.48
将Jc=60%统一换算到Jc1 =70%的额定容量
Pn=0.04kW
Pe=n×(Jc/Jc1)1/2×Pn =100×(0.6/0.7)1/2×0.1=3.8 kW
Pjs=Kx×Pe=0.7×3.8=2.66kW
Qjs=Pjs×tgφ=2.66×0.48=1.2768kvar
(16)、管理人员办公室空调及电脑
Kx=0.7，Cosφ=0.9，tgφ=0.48
将Jc=60%统一换算到Jc1 =70%的额定容量
Pn=2.3kW
Pe=n×(Jc/Jc1)1/2×Pn =45×(0.6/0.7)1/2×2.3=39.33 kW
Pjs=Kx×Pe=0.7×39.33=27.531kW
Qjs=Pjs×tgφ=27.531×0.48=13.215kvar
(17)、管理人员办公室打印机
Kx=0.7，Cosφ=0.9，tgφ=0.48
将Jc=60%统一换算到Jc1 =70%的额定容量
Pn=0.02kW
Pe=n×(Jc/Jc1)1/2×Pn =20×(0.6/0.7)1/2×0.02=0.152 kW
Pjs=Kx×Pe=0.7×0.152=0.1064kW
Qjs=Pjs×tgφ=0.1064×0.48=0.0511kvar
(18)、厨房排气扇
Kx=0.65，Cosφ=0.8，tgφ=0.75
Pjs=0.65×0.1×1=0.065kW
Qjs=Pjs×tgφ=0.065×0.75=0.04875kvar
(19)、蒸饭机
Kx=0.65，Cosφ=0.8，tgφ=0.75
Pjs=0.65×6×1=3.9kW
Qjs=Pjs×tgφ=3.9×0.75=2.925kvar

(20)、室外照明
Kx=0.8，Cosφ=0.7，tgφ=1.02
将Jc=60%统一换算到Jc1 =70%的额定容量
Pn=0.024kW
Pe=n×(Jc/Jc1)1/2×Pn =30×(0.6/0.7)1/2×0.024=0.63kW
Pjs=Kx×Pe=0.8×0.63=0.504kW
Qjs=Pjs×tgφ=0.504×1.02=0.515kvar

一号取电点：总的负荷计算，总箱同期系数取Kx=0.85
总的有功功率：
Pjs=Kx×ΣPjs=0.85×(7.15+9.75+2.4+3.9+5.2+27.9045+22.75+7.8+10.5+1.43+28.6+10.5+21+9.975+2.66+27.531+0.1064+0.065+3.9+0.504)=203.6259kW
总的无功功率：
Qjs=Kx×ΣQjs=0.85×(5.3625+7.3125+1.488+2.925+3.9+20.93+17.1+5.85+10.71+ 0.69+13.728+5.04+10.08+4.788+1.2768+13.215+0.0511+0.04875+2.925+0.515)
=127.94 kvar
总的视在功率
Sjs=(Pjs2+Qjs2)1/2=(203.62592+127.942)1/2=240.48kVA

5.3.3、变压器的选择:
根据计算的总的视在功率与最大干线功率(以单个开关箱的最大功率逐级计算选择)取大值选择S11-400/10型三相电力变压器，它的容量为400kVA>240.48kVA能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。
5.4二号取电点用电计算
5.4.1 搅拌楼主要用电量统计表
序号
机具名称
型号
安装功率(kW)
数量
合计功率(kW)
1
HLS120型搅拌机组合
HLS120
155
2
310
2
节能灯
/
0.04
30
1.2
3
钢筋切断机
QJ40-1
5.5
3
16.5
4
钢筋切断机
GQ70YE
7.5
3
22.5
5
钢筋箍筋弯曲机
GF-20B
1.5
3
4.5
6
钢筋弯曲机
GW-40
3
3
9
7
钢筋调直切断机
GT4-14
4
3
12
8
对焊机
UN-16
16
4
64
9
碘钨灯
　/
1
75
75
10
钢筋直螺纹套丝机
DBG-40B
3
5
15
11
插入式振动器
ZX50
1.1
3
3.3
12
潜水泵
/
2.2
20
44
13
搅拌机
JZ350
7.5
4
30
14
卷扬机
/
1.5
75
112.5
15
手提电钻
/
1.5
50
75
16
空压机
/
7.5
8
60
合计

1149.5

5.4.2 搅拌楼用电量计算
①电动机设备功率计算
HLS120型搅拌机组合：∑P=155KW×2=310KW
节能灯：∑P=0.04KW×30=1.2KW
钢筋切断机： ∑P=（5.5+7.5）KW×3=39
钢筋弯曲机： ∑P=（1.5+3）×3=13.5KW
钢筋调直机： ∑P=4KW3=12KW
对焊机：∑P=16KW4=64KW
碘钨灯： ∑P=1KW×75=75KW
钢筋直螺纹套丝机：∑P=3KW6=18KW
插入式振动器： ∑P=1.1KW×3=3.3KW
潜水泵：∑P=2.2KW×20=44KW
搅拌机：∑P=7.5KW×4=30KW
卷扬机: ∑P=1.5KW×75=112.5KW
手提电钻：∑P=1.5KW×50=75KW
空压机：∑P=7.5KW×8=60KW
电机合计功率：
∑P1=310+16.5+22.5+4.5+9+12+15+3.3+44+30+112.5+75+60=714.3(KW)
②电焊机设备的负荷计算
电焊机：∑P2=16KVA×4台=64(KW)
③照明用电功率计算：
碘钨灯：∑P=1KW×75=75 KW
低压照明： ∑P=0.04KW×30=1.2 KW
照明合计功率：∑P3=75+1.2=76.2(KW)
④根据公式:S=K1×K2(K3×∑P1÷Cosφ+K4×∑P2+K5×∑P3)计算用
