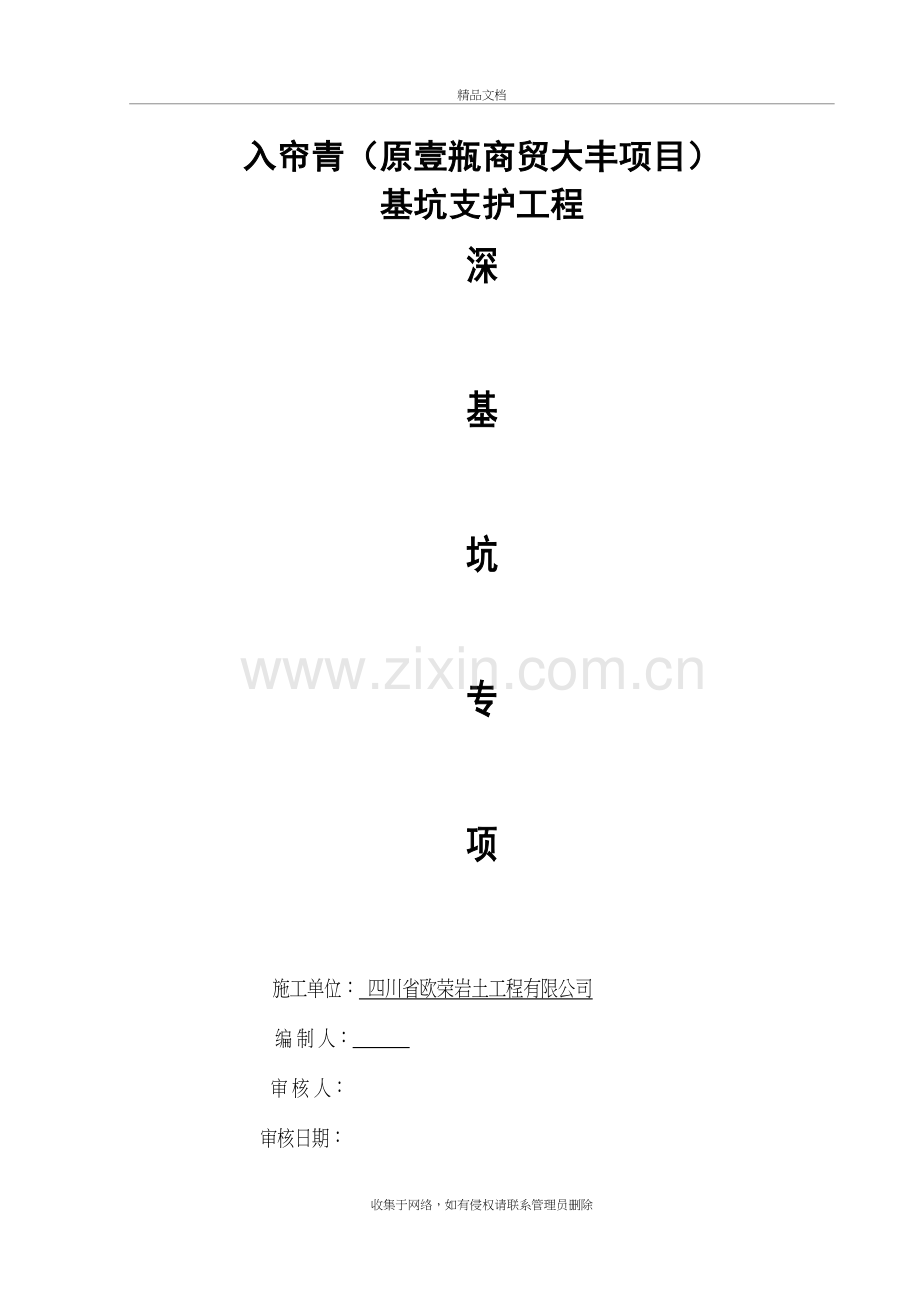

深基坑支护安全专项施工方案精品文档入帘青（原壹瓶商贸大丰项目）基坑支护工程深基坑专项施工单位： 四川省欧荣岩土工程有限公司 编 制 人： 审 核 人： 审核日期： 目 录第一节、 工程概况3第二节、 编制依据34第三节、 支护方案48第四节、 基坑变形监测及因周边管廊沉降而采取的措施811第五节、 深基坑土方护壁坍塌事故应急救援预案1112一、工程概况1.1 入帘青项目工程位于成都市新都区大丰街道办蓉北路225号，东侧为蓉北路（成彭高架），南侧与天晨花溪碧（已建）一路之隔，西侧现为厂房，北侧为华美路，交通十分方便。1.2 本工程地下2层，规划总建筑面积212900.00 m2 ，其中地上建筑面积157114.00 m2,地下建筑面积55786.00 m2。开挖后形成深度为5.39.1m的土质基坑。1.3 本工程为现浇钢筋混凝土框架剪力墙结构，基本靠红线而建。建筑物周边环境相当复杂，四周均有地下管廊及管线（其基础埋深在914m之间，而且管廊侧壁和顶部回填土质量较差），管廊距基坑东侧、北侧和南侧均较近，对基坑安全影响较大，开挖过程存在不可预测的困难情况，因此深基坑支护有较大难度，必须在保证基坑安全的前提下，综合考虑施工方案的经济及施工安全。施工难度经多方案比较，综合权衡，选择了采用土钉墙和护壁桩相结合的支护方案，并在土方开挖过程中根据实际情况，随时调整方案，确保基坑安全。二、编制依据该施工组织设计方案的编制主要依据：招标文件及图纸；现行规范、规程以及现场实际情况。主要规范、规程如下：建筑边坡工程技术规范（GB50330-2002）建筑与市政降水工程技术规范（JGJ/T111-1998）建筑基坑支护技术规程（JGJ120-1999）基坑土钉支护技术规程（CCECE96:97）锚杆喷射混凝土支护技术规范（GB50086-2001）建筑地基基础工程施工质量验收规范(GB50202-2002)建筑施工安全检查标准（JGJ59-1999）建筑工程施工质量验收统一标准（GB50300-2001）建筑机械使用安全技术规程（JGJ33-2001）三、支护方案该边坡主要采用桩板墙、预应力锚索、桩间板构造锚杆、喷射砼面板支护组合的临时性支护体系。总体上不能先开挖后支护，有放坡条件尽量采用放坡开挖，无放坡条件，需直立开挖，必需本着边坡开挖、边支护原则，分段分层施工、严禁无序开挖。流程为：施工桩开挖3m左右施工第一排锚索施工桩间板第一排锚索张拉锁定继续下开挖3m ,周而复始完成桩锚板拉挖流程，直至基坑开挖至地下室标高。1、各支护段桩砼强度为C30，桩径为1.2m，抗滑桩嵌入拟建筑物基坑底标高以下不小于3m；桩上设置预应力锚索，各支护段桩间距详见设计施工图。2、桩顶设置连接梁（简称冠梁），冠梁宽度1.0m、高度0.8m。3、桩间板喷射砼强度为C20，最小厚度为80mm，挂网配筋双层双向8200200，加强配筋HRB400161000,面板加强钢筋必须植入桩身不小于350mm。4、 桩施工为避免基坑大面积垮塌，选择隔孔开挖，开挖时必须作好护壁，在锚索位置预埋150mm预埋管件，方向与锚索一致，倾角与锚索相同，桩身混凝土强度为C30。5、预应力锚索钻孔深度应超过实际孔内锚索长度0.51.0m，定位偏差不大于100mm,偏斜度不大于5%，孔桩偏差不大于5mm，锚固段必须位于中风化泥岩地层，长度见各支护剖面，钻孔完成后，采用高压空气清洗钻孔内石屑，随后安置锚索，定位装置每2m设置一个，保证锚索居中，锚索注浆应将压浆管伸至孔底（距孔底宜为100 mm）。灌浆材料应按实验室提供配合比进行施工。本设计预应力锚索制作时自由段设四层防护，即船底漆、刷黄油、外套塑料管和M30水泥砂浆。待水泥砂浆和混凝土垫墩强度达到85%后，方可进行锚索张拉。预应锚索张拉前，应对张拉设备进行标定，张拉应按规定程序进行，在编排张拉顺序时，应考虑相临锚孔预应力锚索张拉影响。正式张拉前应取20%设计张拉荷载，对其预拉12次，使其各部位接触紧密，钢绞线完全平直。正式张拉时，宜分二次四级进行，第一次张拉第一、二级，第二次张拉第三、四级，两次张拉的时间不少于15分钟，两次张拉的时间间隔不少于3天，每级张拉的拉力按设计预应力的1/4递增，超张拉10%后，恒载10分钟，待无变化锁定，张拉时监理工程师应旁站，并及时签证。锁定后如在48小时内发现预应力损失，应进行预应力补偿张拉，最后采用钢筋网罩级C30细石混凝土封闭锚头。6、C30冠梁级桩砼施工按混凝土施工规范进行施工，桩通长配置纵筋应锚入冠梁不小于30d。7、桩间砼板厚度为80mm，强度为C20应分段分层进行施工，钢筋保护层厚度不得小于30mm，钢筋上下搭接可靠，长度不得小于300mm。钢筋砼面板根据情况可用喷射混凝土，或现浇混凝土，终凝24小时后，应喷水养护，养护时间根据气温确定，一般不少于7天，气温低于5时不得喷水养护。8、 桩间空间距为1.5m，桩间土由于结构松散，桩间采用挂8、250*250钢筋网，网筋外铺设加强筋HRB400 161000，桩间喷射C20砼，厚度8mm，上层砼面层强度达到设计强度70%后方可进行下层土方开挖；护壁体系顶地面进行砼封闭至红线围墙，有条件时应砼封闭2倍基坑深度地面范围；桩深主筋通长筋全部锚入冠梁；桩间支护主筋可与转身通过植筋L=100d进行连接。9、 9、桩间板上根据水体情况设置坡面设泄水管，将边坡体内滞水排出，泄水孔按梅花形交错排列，1000*1000间距，泄水也采用100PVC塑料管制作安装，外斜率为5%。10、根据岩土工程信息化施工的要求，如施工过程中发现岩土构成与设计差别较大，应进行设计修改后再进行边坡支护施工。主要内容：内力计算方法增量法规范与规程建筑基坑支护技术规程 JGJ 120-99基坑等级二级基坑侧壁重要性系数01.00基坑深度H(m)10.75嵌固深度(m)3.000桩顶标高(m)516.7桩截面类型圆形排桩支护: 四、基坑变形监测及因周边管廊沉降而采取的措施4.1 监测目的：基坑工程是一个动态变化的复杂系统，不确定因素太多，仅仅依靠理论分析和经验估计难以保证工程安全施工，因此在建筑基坑的施工及使用期间，及时发现并时时掌握建筑基坑及周边建筑物的各项变形特征，并采取相应的有效措施，从而最大限度地提高基坑的安全稳定性，保证基坑工程安全施工。深基坑施工时，四周均有影响施工的因素存在：北侧为道路，经常有重车通过，对护坡有冲击荷载。因此，对基坑的时时观测监控，能够及时掌握情况，基坑的安全才有保证。4.2 监测方法：根据拟建场区的地质水文条件，基坑周边环境及本基坑工程的具体特点，除对基坑进行常规的变形和沉降观测外，本基坑工程对基坑边坡的水平位移变形进行重点监测。4.2.1 基坑沉降、位移观测：本次沉降监测建立一个相对独立的测量控制网，在远离拟建建筑物100m外选取两座基点，作为测量周围建筑物沉降监测点起始点。在对基坑进行降水之前开始第一次测量，其数据作为以后测量成果计算的起始数据，并用其分析与判断沉降变化，土方工程实施后每2天监测1次，必要时1天1次。由于拟建建筑物基础埋深大，为了保护周围建筑物及道路管线的安全，防止发生沉降，还应对道路管线和建筑物进行沉降观测。4.2.2 基坑边坡水平位移观测：基坑边坡水平位移观测点的布置：沿基坑平面布设10个位置，每个位置竖向各设四个点，9.00m以上的土钉墙顶部和中部各设一个点，9.00m以下的护坡桩在冠梁上和其中部各设一个点，对支护结构水平变形进行监测。用于水平位移监测的基准点，为了防止因其本身的变化而影响到观测结果，均不宜少于2个，并在施工中要进行严加保护。监测所使用的经纬仪，要求其精度不低于J6级，在进行监测前，要严格校验仪器，确保观测精度。做好观测点后，读取各观测点的初始值，并填写记录，随着基坑逐步开挖，分别读取各测点的当前数值，取得当前变形量。一旦发现紧急情况，要立即上报，马上采取相应措施。根据地质土层情况，基坑开挖深度及相关变形观测经验，本工程基坑位移变形的“安全警报值”为：2cm。同一测点的变形速率，连续三天不大于2mm/d。4.3 基坑工程变形监测时间：变形监测时间为，从基坑开挖到施工至槽底，基础底板浇筑完毕之前，为每天一次，时间为上午800900之间，以后为每3天一次，直至基础回填施工完毕。如在观测过程中，发现变形有突增情况时，则要增加监测的次数。4.4 基坑变形控制措施：深基坑施工过程中，若发现异常情况，应加强观测，及时整理分析观测结果，并向相关单位反馈，及时消除了基坑护壁不稳定因素，以保证边坡安全。五、深基坑土方护壁坍塌事故应急救援预案（1）目的为了预防施工现场深基坑土方坍塌事故的发生，并对发生和可能发生的紧急情况进行预防和控制，以便紧急情况下做出响应，最大限度地减少紧急情况或事故可能带来的职业人身安全方面危害，为了加强管理，公司特制定本预案。（2）适应范围施工现场。（3）组织机构和职责 质安部负责预案的组织实施。 工程部、综管处及项目经理积极配合。（4）应急响应程序）报警和接警处置程序当接到事故报警后，迅速组织安全防护救护组人员行动，首先报告上级领导或部门负责人，及时打电话通知公安及救护部门。 报急救120，报警时不能慌乱，口词清楚，准确无误。 说明出事地点，详细街道名称，门牌号或单位工地名称。 讲清楚伤者的伤情及出事原因。 派人迅速到三岔路口，给救护车引路。2）应急准备，疏散的组织程序和措施 了解和掌握坍塌事故发生时，本岗位本部门应争取的应急措施，以免遇事慌乱。 配置应急急救的相关机械设备及医疗器材。 所有员工应了解应急预案程序，在紧急状态时及时有效地采取措施。3）抢救坍塌土方伤员及防止基坑再次垮塌的程序和措施 要根据平时分工，协调行动。 现场工长或项目经理要及时判明坍塌原因，首先将可能继续坍塌地方用现场木桩或木架支撑住，尽快有效地制止住坍塌现象。 迅速组织抢救组人员，在最短时间内用木具或双手从坍塌的土方中救出伤员。 检查伤者受伤程度，及时护理和抢救险，在抢救险伤员的过程中要按照医护人员的要求抢救险伤者，最大程度延续伤者的生存时间，减少总伤亡率。伤员完全救出时采用反压法，就近挖掘土石方进行回填垮塌处，让垮塌影响范围尽量减少。4）通讯联络、安全防护救护的程序和措施 报急救120。 报告有关领导和与有关部门联系，打120救护。 准备担架，抢救人员用木具、木架、木桩等。 维护好现场秩序。（5）应急救援物资序号名 称单位数量备注1汽车辆22消防栓个43消防皮带卷104灭火器（干粉）个305绝缘手套副86对讲机只107强光灯只108急救箱只29救援麻绳捆410担架副211安全帽个6012安全带根3013普通口罩副30收集于网络，如有侵权请联系管理员删除
