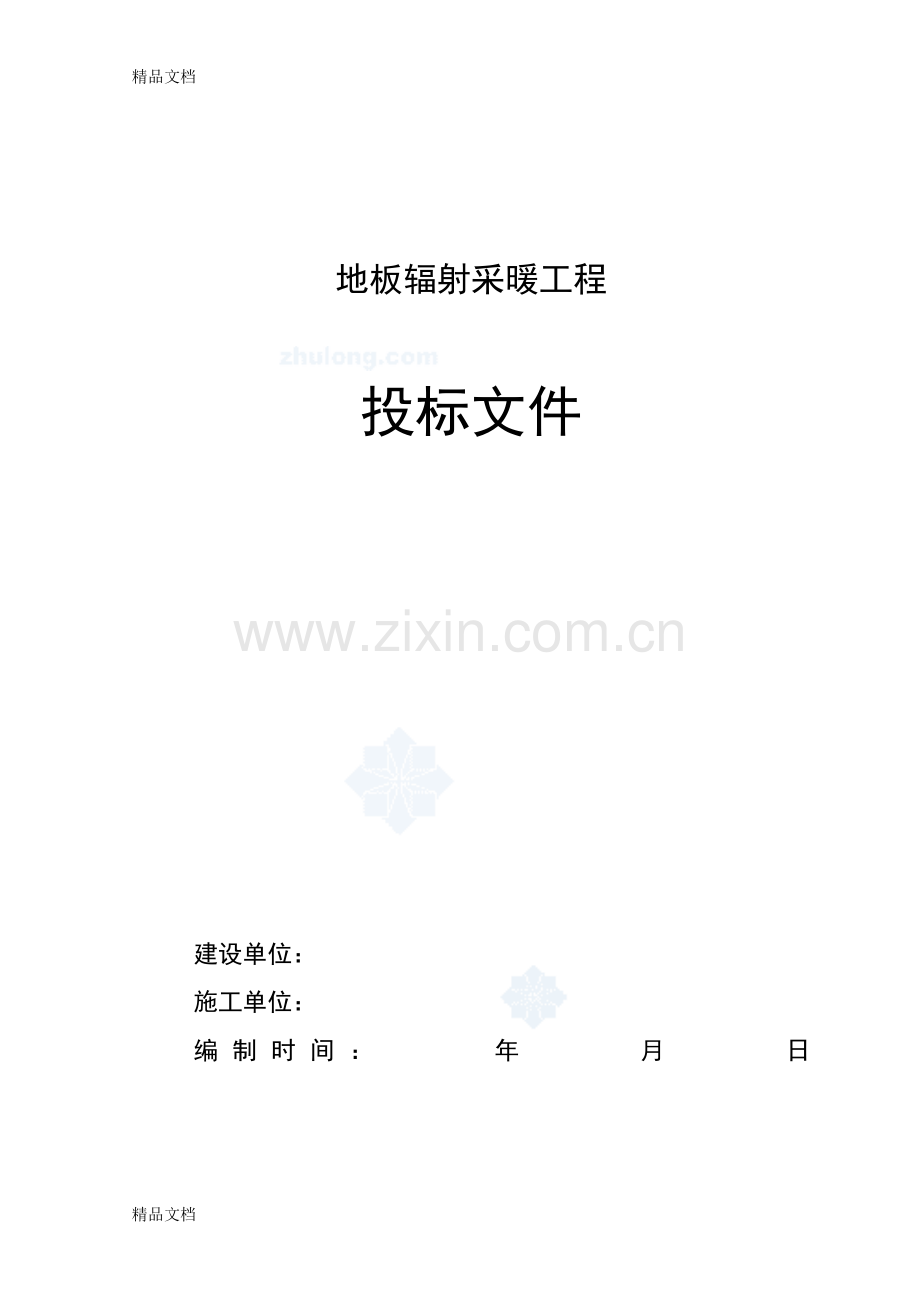

地板辐射采暖工程

投标文件

建设单位：
施工单位：
编制时间： 年 月 日一、综合说明
1. 工程概况
工程名称：
工程地址：
建筑面积： M2
建设单位：
设计单位：
2. 投标内容
地面辐射采暖：
地面辐射采暖面积：暂定 平方米，结算按实际测量面积为准；
承包方式：包工包料、包工期、包质量、包安全、包文明生产
二、工期及质量承诺
工期保证承诺
我公司保证能满足本招标项目的工期要求，同时将采用充足施工人员及其它措施保证施工工作按期完成。
质量和保修承诺书
我公司将在整个地板采暖施工过程中，严格遵守以下质量和保修承诺：
我公司保证对所有材料，符合国家标准及甲方要求。
所选用的PEX管材质量保用50年。
我公司保证对施工质量负责，如有不符合有关规范要求，我公司承诺对施工质量及相应事项负责。
在合同规定的保修期内，我公司将无偿对所出现的事故进行保修。在保修期外的时间内，我公司将负责维修，同时只收取材料成本费。
地暖在使用过程中，由于水质原因生成水垢及水中的污泥，可能造成管道的阻塞，因此，应定期对地暖管道进行清洗，如果我方承担该工程的地暖施工工作，我方承诺，对于由我方施工的用户，在采暖过程中如有需求，我方将只收取人工费为用户清洗一次。
三、主要施工材料
1、PEX管材：
选用 有限公司生产的 牌地暖专用PEX-A管材。

2、隔热材料：
采用容重不小于20Kg/m3的聚苯乙烯泡沫塑料，首层及顶层选用3cm厚度，其它层选用厚度为2cm。
3、分集水器：
选用 生产的全铜制分水器，上下双球阀门，外观完整、无缺损、无变形、无裂痕。
或选用诸 有限公司生产的不锈钢制分水器。
4、铝箔反射膜
选用无纺布基的地暖专用铝箔反射膜。
5、其它材料
按甲方要求选用符合国家标准的优质材料。
四、施工组织设计
1. 工程施工准备及布置
我公司将在接到建设单位进场施工通知后，立即组织项目经理部成员及施工人员进驻现场，进行施工前的各项准备工作，包括施工机具进场就位，各种原材料采购等。现场施工前应具备的条件：
（1） 设计图纸及其他技术文件齐全并已经会审。
（2） 经批准的施工方案或施工组织设计，已进行技术交底。
（3） 施工力量和机具等，能保证正常施工。
（4） 施工现场、施工用水和用电、材料储放场地等临时设施能满足施工需要。
（5） 了解建筑物的结构，熟悉图纸、施工方案及其他工种配合措施。
2. 主要工艺施工方法
在施工中应严格按设计要求和国家现行相关规范、规程进行。施工方法及技术要求：
（1） 绝热层应铺设在平整的基地上。
（2） 绝热层应铺设平整、搭接严密。
（3） 按设计图纸的要求，进行放线配管，同一通路的加热管应保持水平。
（4） 加热管的弯曲半径R大于8倍管外径。
（5） 填充层内的加热管不应有接头。

（6） 采用专用工具断口，管口应平整并垂直于管线。
（7） 用固定卡子将加热管固定在热绝缘层以上。
（8） 加热管固定点的间距，直管段不大于700mm，弯曲管段不大于350mm。
（9） 分水器应固定于墙壁或专用箱体内。水平安装时，分水器安装在上，集水器安装在下，中心距为160－200mm，集水器中心距地面不小于300mm；垂直安装时，分集水器下端距地面应不小于150mm。
（10） 加热管始末端超出地面部分至连接配件的管段，应设置在波纹套管内，套管外皮不宜超出集配装置的投影面。加热管与集配装置分路阀门的连接，应采用专用卡套式连接或插按式连接件。
（11） 加热管始末端在适当距离内或其它管道弯度较大处，当管间距小于等于100mm时，应设置柔性套管等保温措施。
（12） 加热管与热媒集配装置牢固边结前后及填充层养护期后应对加热管每一通道逐一进行加压冲洗，至出水清洁为宜。
（13） 在管间距小于100mm时，在管材上方应铺设防裂钢网。
（14） 在室内管道铺设完成，混凝土灌注前，墙边应放置伸缩条，伸缩条厚度为10mm，高度与混凝土灌注面平齐。
（15） 加热管敷设和分水器安装完毕后进行试压，混凝土上填充层养护期满后再进行试压，甲乙双方合作进行。
（16） 试压：本次工程采用气压试压，试验压力不小于0.6MPa。
（17） 第一次试压合格后进行混凝土填充层的浇捣与养护，由甲方负责。
3. 质量保证措施
（1） 严格按照施工工艺及技术要求施工。
（2） 地暖管材铺设严格按设计图纸进行，施工现场出现与图纸不相符合的地方，及时与甲方技术人员、设计人员及监理人员接洽商议，确定施工要求后再行施工。
（3） 主施工技术人员均已经严格培训，并经过两个以上工地的实践操作。
（4） 施工质量检查实行班组、技术员、施工负责人和公司多级管理。公司建立质量合格证体系，所有参加施工人员贯彻施工方案，进行详细技术交底。实行全部工程质量评定，每道工序均有质量检查记录，不符合质量标准的材料不得进场。
（5） 全部施工过程都有详细的施工日志，明确施工位置、施工人员及施工时间，并对施工过程中发现的问题及时商议解决，问题不解决，不进行进一步的施工。

（6） 施工进场后，乙方质量负责人及时与监理人员接洽交底。
4. 安全生产
（1） 所有施工人员配发安全施工手册，上岗前已进行了严格的安全施工教育。
（2） 认真贯彻“安全第一”“预防为主”的方针，坚持管生产必须管安全的原则。
（3） 严格劳动纪律，禁止违章作业，施工人员必须严格强化安全施工制度的执行，所有施工人员进场必须戴安全帽。
（4） 用电安全由专人负责，不私接电线，需用电时与甲方专业人员接洽，商议解决。
（5） 新工人进场前必须经过安全教育，方可上岗。
（6） 认真落实《劳动法》，关心工人生活和休息，严禁疲劳作业，野蛮施工。
5. 文明施工
（1） 建立以施工负责人、施工组长为一体的综合管理制度，他们是施工指挥者，同时又是安全生产责任者，在施工生产和检查的同时，必须进行安全检查工作。
（2） 严格遵守甲方规定的作息时间。
（3） 施工现场各种材料器具必须堆放整齐，场地内做到文明清洁。
（4） 施工现场严禁吸烟、喝酒。
（5） 切实做好治安保卫工作，防盗防窃，严禁现场发生斗殴、赌博等丑恶现象，严格遵守当地治安联防单位的各项规章制度。
（6） 施工完成后，对施工现场进行清理，将废料、余料清理干净。
（7） 不可对甲方任何物品造成损坏，与甲方其它施工单位配合作业时，要用文明用语，不讲粗话；
6. 施工进度保证及现场保护措施
A、地板辐射供暖施工配合要求
为确保地板辐射供暖在施工中不受损伤，达到满意的使用效果，地板供暖施工应与土建施工密切配合，协同工作。现提出如下意见及要求：

a、地板供暖施工应在建筑封顶后或室内初装修完毕后与地面施工同时进行。同时室内所有地埋管线必须安装完毕后方能进行地板供暖施工。确保地板供暖安装后在地面上不再凿洞。
b、需做防水的地面已完成防水工程并铺设保护层。
c、交联管铺设完毕四小时内验收合格后即回填豆石混凝土。回填豆石混凝土时不许踩、压已铺好的环路,应人工夯实，不可用振捣器。
d、铺设绝热热卷材要求地面平整无任何凹凸不平及砂石碎块、钢筋头等现象。因此，要求土建应做水泥沙浆找平层，将地面清扫干净。电线管只允许垂直穿过地板供暖层。
e、填充的豆石混凝土中应加入5％的防龟裂添加剂。上述均应列入土建计划中，并由土建负责。
f、施工过程中不允许重压已铺设好的交联管，更不允许有任何杂物进入交联管内，以防堵塞环路。因此要求干管系统先进行清洗、打压，然后与交联管联箱连接。
g、地板供暖施工，环境温度应在1O℃以上,寒冷季节施工(12～次年3月)有特殊施工法。
B.施工准备
a、材料进场：根据工程进度及工程量大小，提前订购所需施工材料；
b、工程所需机具进场前进行全面检查，确保施工过程中正常使用；
c、人员设备材料进场，清理平整场地，管材和绝热板材料应码放整齐，垫层高度要大于100mm，防止泥土杂物进入管内，要做好防火、避光、绝热工作；
d、所有施工人员均要熟悉施工图纸，提前确定施工方式。
C.施工按下列顺序进行
a、 安装分水器。
b、 铺设绝热层（保温层）。
c、 铺设铝箔反射层。
d、 按图纸要求铺设加热管。
e、 试压，气压，0.6MPa。
f、 加伸缩条及铺设防裂钢丝网。

g、 试压合格后加热管带压进行混凝土填充层的浇捣和养护（由甲方负责）。
h、 中间验收。
i、 在填充层养护期满后，进行地面层施工。（由甲方负责）。
j、 骏工验收。
D.现场保护措施
a、 进入现场人员应穿软底鞋，严禁穿带铁掌鞋进入现场。除施工专用工具外，严禁其它铁器进入现场。
b、 加热管严禁攀踏，用作支撑或借作它用。
c、 填充层的浇捣和养护过程中，严禁进入踏踩。混凝土浇注过程中垫板要平整，不得带有钉子、尖状物，以免划伤管材。
d、 养护期满后，应设明显标志。严禁在地上运行重载物和放置高温物体。
7. 施工进度计划
我方将根据工程量安排充足的施工人员进行现场施工，以保证施工的正常进度。根据我方工作计划与安排，我方可安排6-20人进行施工，每天可完成400-1200平方米的施工工作。
进场时间： 年 月 日
完工时间： 年 月 日
时间安排计划：
月 日－ 月 日：施工人员进场，做好准备，安排好日常生活
月 日－ 月 日：对照现场、设计图纸进行分区，做好施工安排。样板间施工，打压验收，确定施工方式。
月 日起：地板采暖管道严格按操作规程铺设，对每一组分水器及管路系统进行打压及气密性检测，并填写打压实验记录，同时配合好混凝土浇注施工工作，随时接受甲方及监理方的中间随机检验。
月 日－ 月 日：竣工验收。

大学生对手工艺制作兴趣的调研施工负责人员安排
项目负责： 电话：

3、消费“多样化”总工程师： 电话：
施工组长：
填充式（常规做法）地暖施工工程报价表

目前，上海市创业培训中心已开办大学生创业培训班，共招收上海交通大学、上海商业职业技术学院等应届毕业生６２人。材料名称
规格

“碧芝”最吸引人的是那些小巧的珠子、亮片等，都是平日里不常见的。店长梁小姐介绍，店内的饰珠有威尼斯印第安的玻璃珠、秘鲁的陶珠、奥利的施华洛世奇水晶、法国的仿金片、日本的梦幻珠等，五彩缤纷，流光异彩。按照饰珠的质地可分为玻璃、骨质、角质、陶制、水晶、仿金、木制等种类，其造型更是千姿百态：珠型、圆柱型、动物造型、多边形、图腾形象等，美不胜收。全部都是进口的，从几毛钱一个到几十元一个的珠子，做一个成品饰物大约需要几十元，当然，还要决定于你的心意。“碧芝”提倡自己制作：端个特制的盘子到柜台前，按自己的构思选取喜爱的饰珠和配件，再把它们串成成品。这里的饰珠和配件的价格随质地而各有同，所用的线绳价格从几元到一二十元不等，如果让店员帮忙串制，还要收取１０％～２０％的手工费。价格

调研结论：综上分析，我们认为在学院内开发“DIY手工艺品”商店这一创业项目是完全可行的。(元／平方米)

大学生个性化消费增多是一种趋势。当前社会、经济飞速发展，各种新的消费品不断增多，流行文化时尚飞速变化，处于校园与社会两者之间的大学生肯定会受影响。目前在大学校园，电脑、手机、CD、MP3、录音笔被称为大学生的“五件武器”。除了实用，这也是一种 表明自己生活优越的炫耀性的东西。现下很大一部分大学生中的“负债消费”表现的典型的超前享乐和及时行乐——其消费项目多半是用于奢侈浪费的非必要生活消耗。如举办生日宴会、打网球、保龄球、上舞厅跳舞、进夜总会唱“卡拉ＯＫ”等。“负债消费”使很多学生耽于物欲，发展严重者轻则引起经济纠纷，动武斗殴，影响同窗友谊，重则引发犯罪事件，于社会治安不利。PEX管
1620

据统计，上海国民经济持续快速增长。03全年就实现国内生产总值（GDP）6250.81亿元，按可比价格计算，比上年增长11.8%。第三产业的增速受非典影响而有所减缓，全年实现增加值3027.11亿元，增长8%，增幅比上年下降2个百分点。

（二）对“碧芝”自制饰品店的分析绝热层

3、你是否购买过DIY手工艺制品？聚苯板，20Kg/m3，首层3cm，其它层2cm

ｂｅａｄｏｒｋｓ公司成功地创造了这样一种气氛：商店和顾客不再是单纯的买卖关系，营业员只是起着参谋的作用，顾客成为商品或者说是作品的作参与者，营业员和顾客互相交流切磋，成为一个共同的创作体
铝箔反射层
无纺布基

分水器
1寸主管，全铜制

辅料（防裂钢网、胶带、生料带等）

卡钉、弯管器
塑制

人工费
含安装、调试等

管理费

预期利润

税金

综合报价
元/平方米

附件：

我公司完成的地面辐射供暖部分用户一览表
投标单位营业执照、资质证书、安全生产许可证、分包交易服务卡
所用地暖管材基本资料、检验报告
所用分水器基本资料、检验报告
模块式地暖施工工艺介绍及专利证书
地面辐射供暖部分用户
序号
工程名称
施工方式
工程面积（m2）
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34
