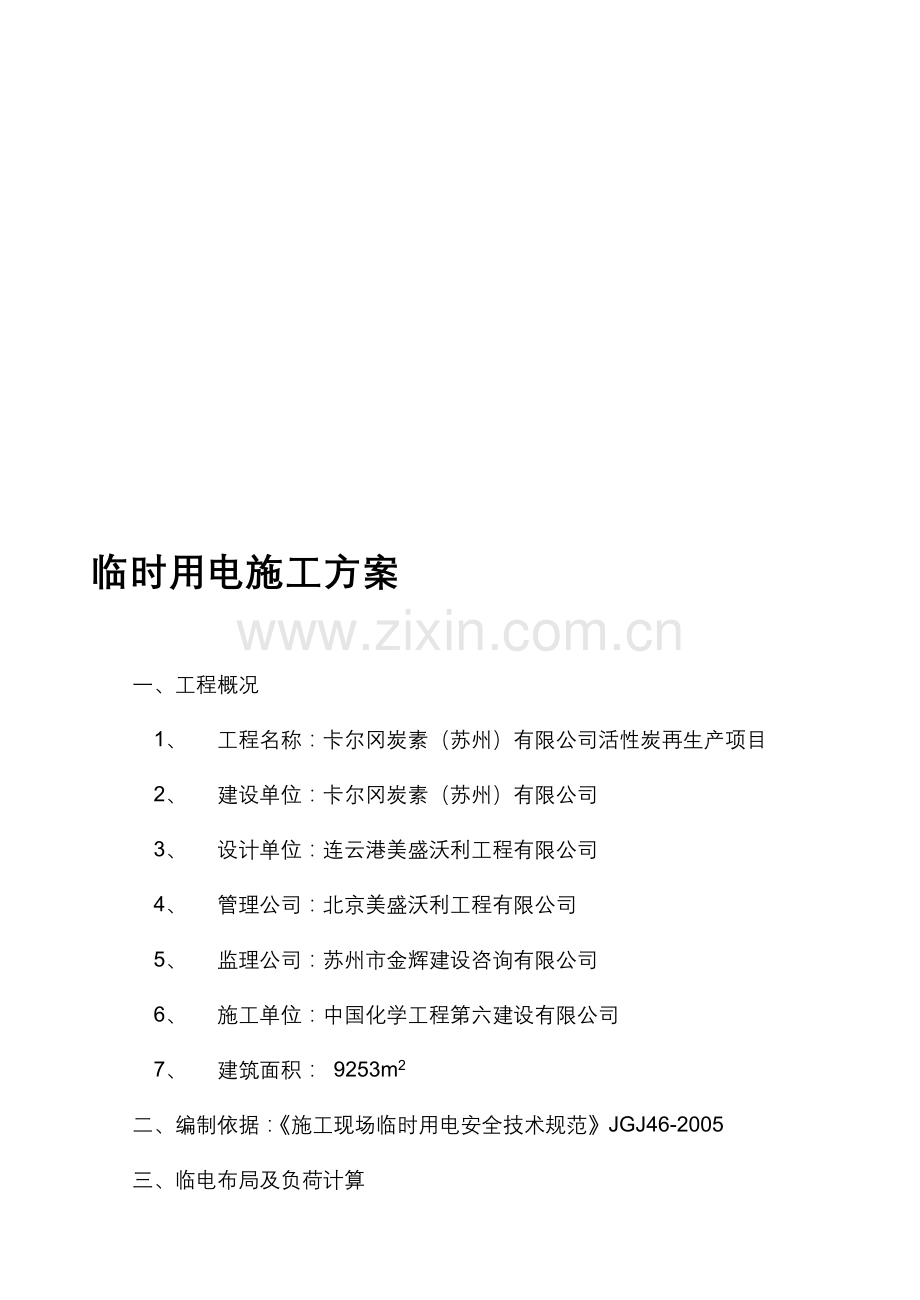

临时用电施工方案

一、工程概况
1、 工程名称：卡尔冈炭素（苏州）有限公司活性炭再生产项目
2、 建设单位：卡尔冈炭素（苏州）有限公司
3、 设计单位：连云港美盛沃利工程有限公司
4、 管理公司：北京美盛沃利工程有限公司
5、 监理公司：苏州市金辉建设咨询有限公司
6、 施工单位：中国化学工程第六建设有限公司
7、 建筑面积： 9253m2
二、编制依据：《施工现场临时用电安全技术规范》JGJ46-2005
三、临电布局及负荷计算
本工程采用TN-S系统，设I级配电总箱1台，II级配电分箱4台，III级配电开关箱若干。（附临电平面布置图和系统图）
临时设备用电一览表
I级配电总箱
分箱号
设备名称
设备功率(KW)
分箱功率（KW）
1#
施工照明
5
28
潜水泵
4
搅拌站
15
电锯
4
2#
切断机
2.2
95.3
弯曲机
3
对焊机
38
套丝机
2.2
切断机
2.2
施工照明
5
潜水泵
4
电锯
4
塔吊
34.7
3#
办公室
15
28.5
电焊机
8.5
施工照明
5
4#
搅拌站
15
119.9
潜水泵
4
塔吊
34.7
台钻
2
切割机
2
电焊机
38
施工照明
5
切断机
2.2
对焊机
14
弯曲机
3
合计

271.2

1、1#总箱
（1）总电缆进线选择
∑P总=271.2
查表kx取0.6 cosp=0.65 tgp=1.17
Pj2=kx. ∑Pel=0.6×271.2=162.72KW
Qj2=Pj2.tgp=162.72×1.17=190.4KWAR
Sj2=√Pj22+Qj22 =250.4KVA
允许持续通过电流
kx.s

√3.u.cosp
I= ==326.6A

查表知选择150mm2即可满足需要。
（2）分箱电缆选择
1#分箱
∑Pel=28KW
查表kx取0.7 cosp=0.7 tgp=1.02
Pj2=kx. ∑Pel=0.7×57.7=40.4KW
Qj2=Pj2.tgp=40.4×1.02=41.2KVAR
Sj2=√Pj22+Qj22 =28KVA
允许持续通过电流
0.7×28

1.732×0.38×0.7

kx.s
√3.u.cosp
I= = = =42.5A
查表知选择6mm2即可满足需要。
2#分箱
∑Pe2=95.3KW
查表kx取0.7 cosp=0.7 tgp=1.02
Pj2=kx.∑Pe2=0.7×47.9=33.53KW
Qj2=Pj2.tgp=33.53×1.02=34.2KVAR
Sj2=√Pj22+Qj22 =95.3KVA
允许持续通过电流

1.732×0.38×0.7

kx.s
0.7×95.3
√3.u.cosp
I= = =144.8A
查表知选择50mm2即可满足需要。
3#分箱
∑Pe3=28.5KW
查表kx取0.7 cosp=0.7 tgp=1.02
Pj2=kx.∑Pe3=0.7×28.5=19.95KW
Qj2=Pj2.tgp=19.95×1.02=20.4KVA
Sj2=√Pj22+Qj22 =28.5KVA
允许持续通过电流

kx.s
0.7×28.5
√3.u.cosp
1.732×0.38×0.7

I= = =43.3A
查表知选择6mm2电缆即可满足需要。
4#分箱
∑Pel=119.9KW
查表kx取0.7 cosp=0.7 tgp=1.02
Pj2=kx. ∑Pel=0.7×57.7=40.4KW
Qj2=Pj2.tgp=40.4×1.02=41.2KVAR
Sj2=√Pj22+Qj22 =119.9KVA
允许持续通过电流
0.7×119.9

1.732×0.38×0.7

kx.s
√3.u.cosp
I= = = =182.2A
查表知选择70mm2即可满足需要。
（3）各支路线径选择
塔 吊：34.7÷=91A 查表选线16 mm2
潜水泵：4÷0.38=10.5A 查表选线4mm2
卷扬机：5÷0.38=13 查表选线4mm2
电 锯：4÷0.38=10.5A 查表选线4mm2
切断机：2.2÷0.38=5.8A 查表选线4mm2
弯曲机：3÷0.38=7.8A 查表选线4mm2
对焊机：3.8÷0.38=100A 查表选线16mm2
套丝机：2.2÷0.38=5.8A 查表选线4mm2
切断机：2.2÷0.38=5.8A 查表选线4mm2
切割机：2÷0.38=5.3A 查表选线4mm2
电焊机：11÷0.38 =28.9A 查表选线6mm2
四、现场用电管理
1、现场用电管理设专职电工两名，各用电设备专人专机，并经培训教育后持证上岗，按规定配备劳保用品。
2、建立电工岗位责任制，现场要严格执行。
3、用电管理人员应经常检查电气装置，保证设施完好，并做好记录。
4、专职电工，必须对配电箱、开关箱作好管理，不得转让他人管理。
5、专职电工及管理人员要及时做好技术交底，做好用电设备的验收，接地电阻测试，技术资料的收集整理工作。
五、线路的敷设
1、总配电箱至分配电箱的电缆采用地埋或架空方式。
2、所有场内地埋电缆下铺砂，上盖红砖，以防机械损伤，介质腐蚀。
3、电缆接头应牢固可靠，并应做绝缘包扎，保持绝缘强度。
4、室内配线必须采用绝缘导线。
六、配电箱及开关箱
1、总配电箱、分配电箱位置见平面图。
2、动力配电和照明配电应分箱供电，如须同箱，线路应分路供电。
3、分配电箱与设备箱距离不得超过30米，设备箱与用电设备距离不大于3米。
4、固定式配电箱、设备箱中心线地面为1.4米。
5、各配电箱、设备箱须有防雨、防砸设施，周围设立安全栅栏。
6、配电箱的金属箱体、安装板及金属底座外壳，必须做保护接地，底座牢固。
7、所有配电箱均应标明其名称、用途，并做出电路标记。
8、所有配电箱门全部配锁，并有专人负责。
9、要每月组织一次定期检查，项目部安全员每周测试一次漏电保护器，电工每天测试一次漏电保护器，维修时应挂牌明示，并有专人监护，严禁带电作业。
10、配电箱、开关箱内不得有任何杂物，并应经常保持清洁。
11、各用电设备严格实行“一机一闸制”，严禁用同一开关箱控制二台及二台以上用电设备。
七、接地与接地装置
1、人工接地体用50×50×5镀锌角钢。
2、接地体和接地线的敷设要求：
（1）尽量利用自然接地体，在无条件情况下，作人工接地体。
（2）接地线与接地体的连接宜采用焊接，接地线与接地设备的连接，用螺栓时要设防松螺帽和防松垫片。
（3）接地体连接处应焊接，当采用搭接焊时，对于扁钢搭接长度为其宽度的2倍。
（4）接地线装置，各部分间均应保证电气连接，并有防潮、防腐措施。
（5）每一接地装置的接地线应采用16mm2黄绿双色线。
3、接地电阻
接地电阻包括接地线电阻、接地体电阻、接地装置电阻、施工现场临时用电TN-S系统工程接地电阻值为：不大于10Ω。
八、防雷装置
1、根据规范规定，施工现场使用塔吊，必须设避雷装置。
2、避雷针的制作采用直径为16mm的圆钢，其长度为1.5米，应安装在设备的最顶端。
3、防雷接地中利用塔吊的金属结构体做引下线，用10mm2黄绿双色线与防雷接地体作可靠电气连接。
4、防雷接地引入线采用10mm2黄绿双色铜芯线，不得采用铝线作防雷引入线。
5、防雷接地装置的冲击接地电阻不得大于30Ω，如防雷接地与重复接地共同用一根接地装置，则接地电阻值应满足重复接地的要求。
九、现场用电安全保护措施
1、施工临时用电线路必须采用绝缘铜线或绝缘铝线,架空电线必须不被拉坏,所以架空线的导线截面不得小于16 mm2,绝缘铜线截面不得小于10mm2。
2、临时用电线路的架设必须规范整齐，不得乱拉乱接，现场临时用电线路可沿墙敷设，但必须保证用电安全。
3、临时用电线路的导线截面大小必须根据所用机械设备的容量进行选择，同时必须满足规范要求，导线中的负荷电流不得大于其允许截流量。
4、室内配线所用导线截面,应根据用电设备的计算负荷确定,但导线截面不小于2.5mm2,铜芯线不小于1.5mm2.
5、所有配电箱均应标明其名称、用途，并做出分路标记；所有配电箱应上锁，开关箱应每月进行检查和检修一次，检查、维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。
6、对配电箱、开关箱进行检查和检修时必须将前一级相应的电源开关分闸断电,并悬持停电标志牌,严禁带电作业.
7、所有配电箱，开关箱在使用过程中必须按照下述操作顺序。
A、送电操作顺序：总配电箱—分配电箱—开关箱
B、停电操作顺序：开关箱-分配电箱—总配电箱
8、施工现场停止作业1小时以上的，应将动力开关箱断电上锁。
9、配电箱、开关箱内不得放置任何杂物，并应经常保护整洁。
10、配电箱开关箱内不得接其它临时用电设备，配电箱、开关箱的进线和出线均在下方；严禁与强腐蚀性介质接触。
11、配电箱、开关箱应装设端正、牢固、移动式配电箱应装设在牢固的支架上，固定基础配电箱、开关箱的下底距地面或操作平台的垂直距离大于0.6m,小于1.5M。
12、配电箱、开关箱内的各种电气设备必须固定在电器安装板上，不得歪斜松动。
13、配电箱、开关箱内工作零线应通过接线端子板连接，并应与保护零线接线端子分设；配电箱、开关箱内应采用绝缘导线，接头不得松动，不得有外露部分，配电箱、开关箱必须防雨、防尘。
14、配电箱内的电器必须完好，不得有破损电器或不合格电器。
15、施工现场的动力用电和照明用电宜分别设置，如设置在同个配电箱内，动力和照明线路应分路安置。
十、电气防火措施
1、对于容易造成线路过负荷的机械设备的线路，必须设置过负荷保护、装设计负荷保护的配电线路，其绝缘导线的允许截流量，应不小于熔断器熔体或过流脱扣器电流整定值的1.25倍。
2、配电室内必须采取防火措施，设置灭火器。
3、施工现场临时用电的导线截面大小一定要符合计算出的负荷要求，不得小于计算出的导线截面大小，以防止导线过热起火。
4、现场临时用电线路不能架设在木板或木条上，应设置在砖墙或专用电杆上，并且要有相应的防护措施。
5、熔断器的保险丝必须用专用保险丝，且规格要符合要求，不得用铜丝、铁丝、铝丝代替，以防损毁设备和失火。
