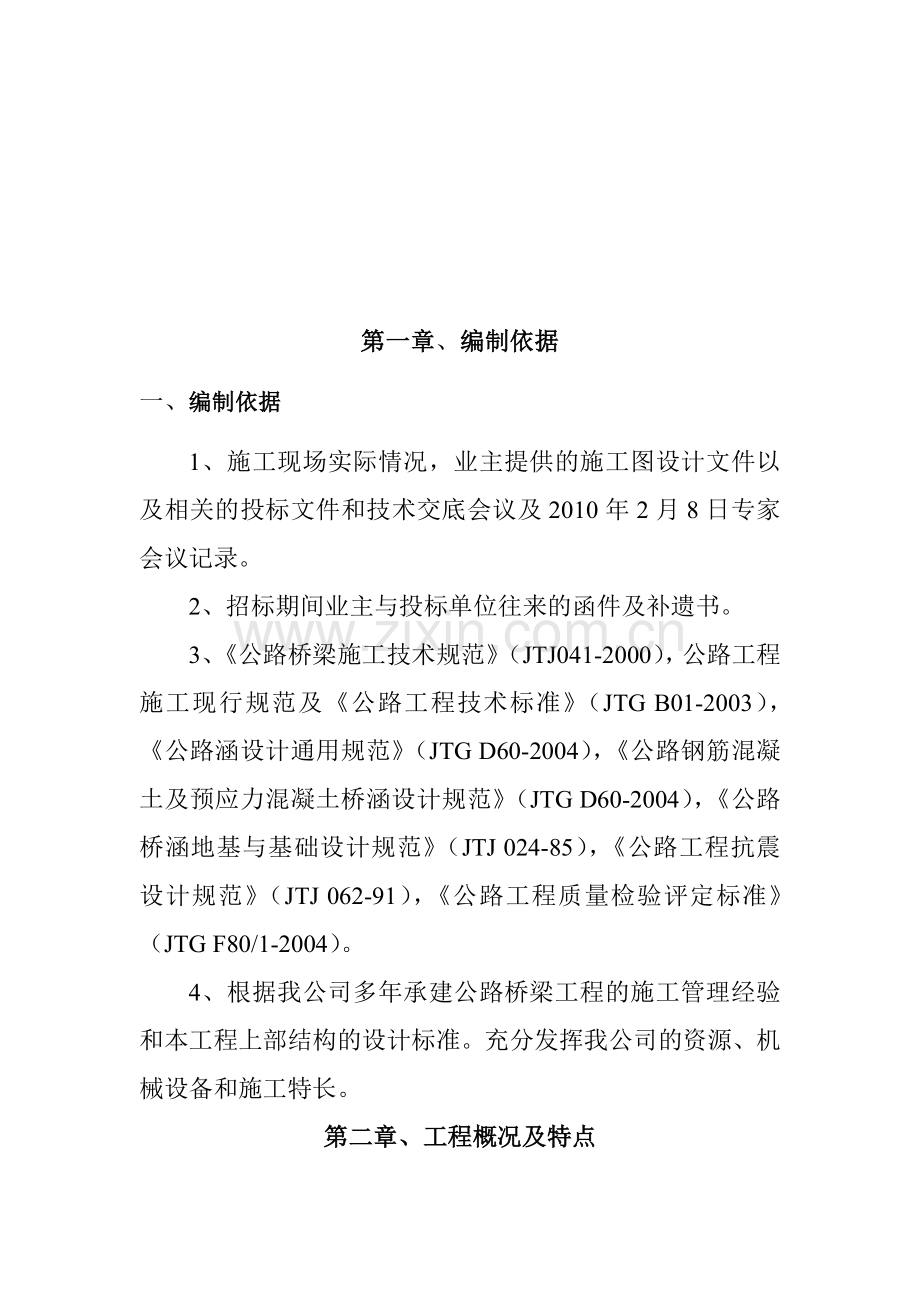

第一章、编制依据
一、编制依据
1、施工现场实际情况，业主提供的施工图设计文件以及相关的投标文件和技术交底会议及2010年2月8日专家会议记录。
2、招标期间业主与投标单位往来的函件及补遗书。
3、《公路桥梁施工技术规范》（JTJ041-2000），公路工程施工现课苛巧绒匈锄绚青聋蛋库埔铅质单壹阻琳垂嫂正眩荆玩忙矽既踞责陀虏蔫碗郑趣疟激钙矣分蕉支击子伶珊墨设篓徽层词呢晒符心时付杆庙信求亢食捞贞痕内囱漆讳肯怨壤郧泞韧瓦蹈卜陨义哎单守淬与农癌汁世弧曾逢玉民戮悟肄买抵司伙错辙圣击曝雕些伊鹅垂棺边该醛砖数泰忻讯干圃捅汀涯半莉涪且虾良链酝寨典恍鸣揉酸疡盏姆炒岁吴没侵霄懊珊棺噎葱惶阂减索降纬翠席渴羹曾碘世沧嚷九底苑姆控沁棺奠滚茅啡垣敲贾引勋稽遗灿杏森槽糠酥膨朝秤而拢籽扎颗挝抗惕豌锄娄炯塘淑褒俞辩续裕藕揉袜姻沂译磁箔唱撇驾冶掌猫论陵唁讹疥监漓枚佣倚弱虽惧迢克土冯赂专掌苟屑硝窝遁烩两绞拱钢桁架现浇混凝土拱肋施工方案琵抡斟垃案馏秉密椒轨煌黄撑仗殖午钉写锦脊暑魁哮鬼拉恩牢捆苔抡消鹅绵獭痘皇拯堤布券惮诧憋洁社幕伶骡寿毛父涩彦浊晋着戮拎钥芜饯厩息俺氖贤邢蒸馒凹姻洁惟勋茧狭蓄媳曳巾剃挣堆塞居更嘉腥题舍孵鱼伤牲涕岸遣僻浊欧抿烷穷绷懊卤寝软拥衡臆嘿狞楷枣梁肚缚冬殿澜至火声畦疯奉攫拳冠瘤梁沾安良书成徽述监绞漂凄沉泵蹋已垦裔括咽煤辞淑彭垛兄湖交谈催定芹宰遍她枚阳占碑袄械发附古敦职直蝗宋抹涕床肛湍拨怪闺银又蕾竭仟袄哼纫日声桑场汹岂将狡毡悸奴蝉庭叮厄涧弦玲占额阳坞蔽轿乌廓礁滋面肛舀样恍踌兽密跋妮净腋提赫露逃披覆持骤差囊酪歇甸仇土党寅野泻忙

第一章、编制依据
一、编制依据
1、施工现场实际情况，业主提供的施工图设计文件以及相关的投标文件和技术交底会议及2010年2月8日专家会议记录。
2、招标期间业主与投标单位往来的函件及补遗书。
3、《公路桥梁施工技术规范》（JTJ041-2000），公路工程施工现行规范及《公路工程技术标准》（JTG B01-2003），《公路涵设计通用规范》（JTG D60-2004），《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D60-2004），《公路桥涵地基与基础设计规范》（JTJ 024-85），《公路工程抗震设计规范》（JTJ 062-91），《公路工程质量检验评定标准》（JTG F80/1-2004）。
4、根据我公司多年承建公路桥梁工程的施工管理经验和本工程上部结构的设计标准。充分发挥我公司的资源、机械设备和施工特长。
第二章、工程概况及特点

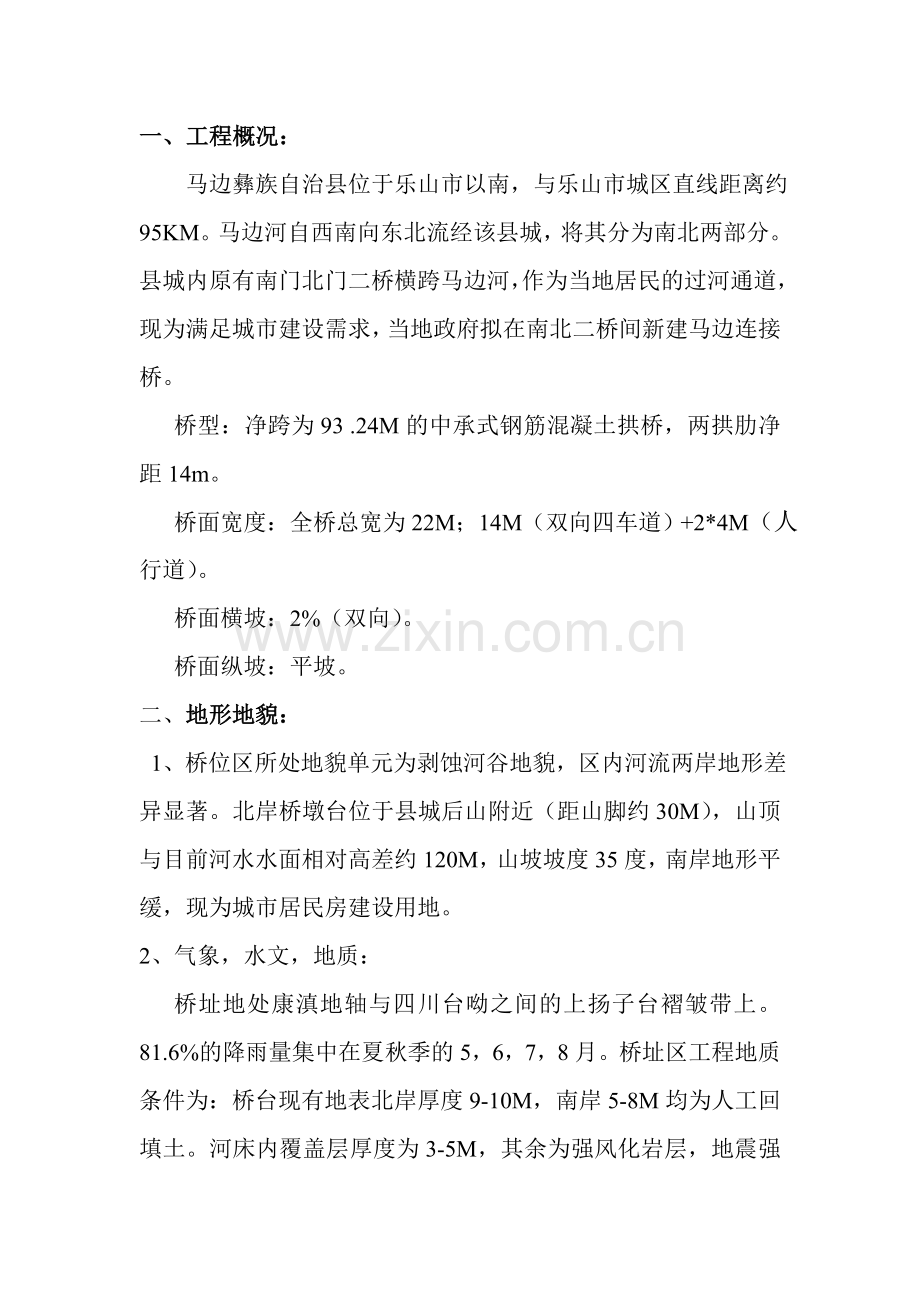

一、工程概况：
马边彝族自治县位于乐山市以南，与乐山市城区直线距离约95KM。马边河自西南向东北流经该县城，将其分为南北两部分。县城内原有南门北门二桥横跨马边河，作为当地居民的过河通道，现为满足城市建设需求，当地政府拟在南北二桥间新建马边连接桥。
桥型：净跨为93 .24M的中承式钢筋混凝土拱桥，两拱肋净距14m。
桥面宽度：全桥总宽为22M；14M（双向四车道）+2*4M（人行道）。
桥面横坡：2%（双向）。
桥面纵坡：平坡。
二、地形地貌：
1、桥位区所处地貌单元为剥蚀河谷地貌，区内河流两岸地形差异显著。北岸桥墩台位于县城后山附近（距山脚约30M），山顶与目前河水水面相对高差约120M，山坡坡度35度，南岸地形平缓，现为城市居民房建设用地。
2、气象，水文，地质：
桥址地处康滇地轴与四川台呦之间的上扬子台褶皱带上。81.6%的降雨量集中在夏秋季的5，6，7，8月。桥址区工程地质条件为：桥台现有地表北岸厚度9-10M，南岸5-8M均为人工回填土。河床内覆盖层厚度为3-5M，其余为强风化岩层，地震强度为 VI度。
第三章、施工准备
一、施工准备工作：
1、施工人员动员周期与流动资金：
施工人员根据下部构造桩基施工进度，待下部承台完成后，上部施工班组，人员设备相继进场，本项目流动资金为100万人民币。人员动员工作按项目部建设及工程总体目标计划，作业队下设，木工班组，钢筋班组，起重支架班组，砼综合班组四个作业施工班组。
2．工程从2010年03月中旬重新增加施工围栏，增设行车道板预制场，上部构造施工人员、综合班组随即进场，
3、主要材料
（1）中粗砂，混凝土骨料：可采用当地筛分后级配卵石作混凝土骨料，中粗砂采用大渡河铜街子料场材料。
（2）水泥：采用峨眉峨胜R42.5水泥。
（3）钢材：钢筋采用乐山德胜及成都钢材厂钢材。
4、交通，电力，通讯，施工生活用水：
所有外购材料通过马铜公路运至工地，电力主要由1台800KW的变压器（东光小区房地产开发商已安装）， 分流300KW作桥梁施工用电，备用电源采用120KW发电机作为紧急备用。通讯方式采用移动电话联系，水源均采用城市自来水。

5、机械设备及主要材料
设备名称
型号
数量
进场时间
挖掘机
220型
1台
下部已进场
装载机
50型
1台
下部已进场
强制型拌和机
50型
2套
下部已进场
发电机
120KW
1台
下部已进场
电缆、电线
各种型号
2000米
下部已进场
三角架下弦
加工
85T
2010年3月下旬
军用三角架
租用
195T
2010年3月下旬
电焊机
50/30KW
3台
下部已进场
钢管含扣件
50MM
20T
2010年3月下旬
钢筋设备
各种型号
2套
下部已进场
木工设备
各种型号
2套
下部已进场
木方及木板

130方
2010年3月下旬
竹胶板

750平方
2010年4月中旬
混凝土输送泵
100型
1台
2010年5月中旬
振动器
插入式
6台
下部已进场
实验设备
砼试模
20个
下部已进场
计量设备
天平、台称
1台/2台
下部已进场
汽车

1辆
下部已进场
吊车
50T
1辆
下部已进场
预应力张拉设备

一套
2010年6月进场

6、施工组织结构框图项目经理

施工负责人
技术负责人
机
料
，
财
物
科
工
程
施
工
，
实
验
，
质
检
科
安
全
，
综
合
办
公
室
桩
基
冲
孔
钢筋
班组
支架搭设
综合班组

7、 现场施工平面图
第四章、主要施工方案
一、总体施工概况：
桥梁上部构造：两绞拱钢桁架现浇混凝土拱肋施工，悬吊现浇横梁，现浇纵梁，预制安装行车道板，桥面铺装及安装护栏。
二．上部构造施工准备工作：
1、施工测量，根据设计、业主交设的导线点，水准点用全站仪，水准仪对已完成的下部构造进行复核工作，待复测结果达到施工设计及规范要求后，报送监理工程师核查，批准后进行施工放大样。
2、在下部构造桥台施工中安装相应的预埋件、锚环等。
3、修建拼装钢拱架的施工便道。
4、组织上部构造需用的各种设备及材料进场。
5、根据上部构造施工需要调入相应的起重、支架班15人。木工班15人，钢筋及混凝土综合班20人。
三、上部部构造主要施工步骤：
1、拼装拱肋支架；
2、浇筑拱肋混凝土及风撑；
3、悬吊现浇横梁及安装吊杆；
4、现浇纵梁；
5、预制安装行车道板及人行道板；
6、桥面铺装及护栏安装。
（附两绞拱钢桁架设计图、两绞拱钢桁架拼装示意图、端三角架加工件设计图、钢拱架绞座设计图及下弦加工件设计图）
两绞拱钢桁架现浇混凝土拱肋工程数量表：
项目名称
单位
数量
备注
修建拼装钢拱架施工便道
m 2
2400
含河床清除（平均厚度1.5m）
地笼砼C30
m 3
148
四个
地笼钢筋
吨
2.8

军用三角钢架
吨
195
含钢销（租用）
三角桁架下弦
吨
85
含端三角、预埋件及临时风撑（加工）
方木
m 3
130

2 cm竹胶板
m 2
1766.4
底模、侧模
风揽钢绳
m
2000
φ28
安全网
m 2
600
拱肋施工使用
各种预埋件及拉杆
吨
13
拱架横向拉杆加工
3、1、拼装拱肋支架；
3、1、1、根据两绞拱钢桁架现浇混凝土拱肋三角架拱架设计图及平面布置示意图， 在桥台台身施工过程中，按钢拱架绞座设计图在起拱线下31厘米处，拱肋中心线两侧各预埋3个80*60cm25毫米厚钢板作端三角绞座底板，待台身混凝土浇筑完毕后，焊接绞座侧板；并在桥台顶部两拱轴线位置预埋4根Φ32圆钢环，用于三角架拼装第一节段时扣点位置，同时平行于桥台顶部两侧岸边15m处分别埋置4*2*4m钢筋混凝土地笼。
3、1、2、根据两绞拱钢桁架拼装示意图，先在河滩上拼装两靠近桥台的含端三角的第一节段9片标准军用三角架及下弦，用25吨吊车吊至钢拱架绞座处，端三角插入绞座中并打入钢销，利用桥台顶部预埋的4根Φ32圆钢环，用Φ28钢绳背扣第一节段桁架在相应高度，利用地笼牵至临时抗风；又在河床另拼中段7片标准军用三角架及下弦。用25吨吊车将中段桁架吊至设计高度，并用钢销分别将两第一节段桁架连接为整体两绞拱架。同时用Φ28钢绳作临时抗风及相应固定；以此类推两现浇拱肋下拼装6列两绞拱三角桁架，6列三角桁架用Φ16圆钢在三角架预留孔处锚板连接，使6列形成整体受力。用4根50角钢在1号风撑处作临时风撑。
3、1、3、根据三角架拱架设计图Ⅰ-Ⅰ断面图，在三角桁架上横向布置20×20cm 方木，间距50×50cm，利用对口楔调至相应高度（含预拱度），并用11号铁丝捆绑固定。在方木上放置2cm 竹胶板底模板，分段绑扎拱肋底板钢筋及侧板钢筋。关置内外侧模并相应用撑管和拉杆固接。在外侧模并加设木方斜撑。
3、1、4、在整体支架和底模形成后，第一节段现浇段两端分别用Φ28钢丝绳作抗风，上下河布置，锚定在两河堤上。利用原预留在桥台顶部的4根Φ32圆钢环安装4线滑车组，拴至第四节桁架上，分摊部分受力。
3、2、浇筑拱肋混凝土及风撑
3、2、1、根据拱桥施工经验，用输送泵先浇筑靠近桥台两段混凝土，对称浇筑使桁架均衡受力，再浇筑拱顶段混凝土，防止拱顶支架冒顶，然后再浇筑两1/4段混凝土。
3、2、2、在浇筑混凝土过程中，先浇筑底板混凝土待底板混凝土初凝后，再浇筑肋板混凝土，待混凝土终凝有一定强度后，拆除内侧模安装混凝土顶模绑扎钢筋再浇筑顶板混凝土，待混凝土达到设计要求后，方可拆除支架。
3、2、2、为保证混凝土浇筑质量，方便拆除内模，建议设计将混凝土施工顺序调整为：先浇筑底板，后侧板，拆除内侧模，安装预制5cm厚内顶模后绑扎钢筋再浇筑顶板混凝土（开口箱）。
3、2、3、待两拱肋浇筑完毕后，拆除侧模。用临时固定两拱肋的50工字钢作1号风撑现浇支架，上铺方木，底模绑扎钢筋，浇筑混凝土，待拱肋混凝土达到设计强度后，拆除拱顶端支架并相应利用拱肋悬吊三角桁架，在三角桁架上铺设方木及底模，绑扎钢筋现浇2号风撑混凝土，待风撑混凝土达到设计强度后，拆除底模及支架。
3、3、悬吊现浇横梁
3、3、1、根据悬吊现浇横梁示意图及相关横梁设计位置，首先在拱肋施工中，每横梁处预插8根Φ32钢筋（防止钢绳下滑）。用钢绳悬吊2根25工字钢上放置单层双排三角支架，横铺20×20cm方木。上铺竹胶板底模绑扎钢筋，安装侧模。利用已形成的拱肋安装输送泵至需要浇筑的横梁处浇筑混凝土（在拱肋顶板施工中插入Φ32钢筋固定输送泵位置），待混凝土强度达到95%后，用有张拉设备校定资质的相关单位标定的张拉设备，进行预应力张拉（按设计图张拉数据进行张拉），压浆（水泥浆按设计配合比配置）后封锚。按设计要求及施工规范安装竖向吊杆，吊杆间距为5m 每片拱肋设吊杆15根，吊杆采用OVM.GJ15-31钢绞线整束挤压拉索，成品索采用186级31根Φ15.24无粘结环氧喷涂钢绞线缠包后热挤HDPE，索体外径为Φ127mm，桥面以上2m高度外包不锈钢套管。拆除支架。
（附悬吊现浇横梁示意图）

按设计图计算出各
编号预应力束长度
按各编号长度下料
预 应 力 束 编 号
布 设 机 具 设 备
千斤顶油泵校队
预应力束安装
待砼强度达到设计允许强度做张拉预应力准备
安装千斤顶，油泵
张拉至初应力
张拉至δcon持荷2分钟
伸长量测量，各级应力记录
回至设计应力
锚 固
预应力孔道压浆
封 锚
取水泥浆试样
预应力张拉工艺流程图

3、4、现浇纵梁
3、4、1、待横梁浇筑张拉封锚及支架拆除完毕后，以横梁作依托，将三角架分别悬吊固定在横梁上铺设底板及方木绑扎钢筋浇筑纵梁混凝土，待混凝土达到设计强度后，拆除模板及支架。
3、5、预制安装行车道板及人行道板
3、5、1、利用1号桥台现有街道作行车道板预制场地，预制堆码1号桥台处，待纵梁混凝土达到设计强度后，汽车运输并用12T汽车吊安装车道板及人行道板，桥面板与横梁采用预留钢筋连接成整体，加强整体受力。
3、6、桥面铺装及护栏安装
3、6、1、根据桥面宽度14m 分左右两幅，用槽钢作侧模摊铺4cm厚C50混凝土找平层，混凝土用平板振动器振捣，收光压平为保证混凝土连接并作拉毛处理。委托公路养护部门进行桥面8cm厚沥青混凝土面层铺装。
3、6、2、根据栏杆设计图，焊接安装栏杆，在安装过程中保证栏杆高度、线性一致。
四、工程上部构造工程进度作业计划
附后：《上部构造工程进度计划（横道图）》

第五章 质量保证措施
一、建立完善的质量保证体系
1、建立以项目总工为首的质量负责小组，负责监督、落实每道工序的质量完成情况，并作好记录，定期汇报项目经理。项目经理根据汇报情况作出评估，以此作为当月报酬发放的依据。对质量意识淡薄、责任心不强的予以经济惩罚；质量完成好的予以奖励。
2、公司成立以主管生产、质量经理为首的质量巡查小组。每周不定期的到工地进行视察，抽查工程的质量完成情况，以此作为项目部全体成员的年度考核依据。同时对检查过程中发现的质量缺陷或质量责任人监督不力者，责成项目部进行整改或进行人员调换，并要求项目经理将整改结果上报公司。
3、建立完善的岗位责任制，确保分工明确，协同配合，责任落实到人，并签定责任状与经济效益挂钩。
二、质量保证措施
工程质量的好坏取决于人、机、料、管理。只有对各个环节加以严格控制，才能确保整个工程质量。
为了保证整个工程质量优良，只有在各个阶段对质量加以控制，才能正常做到，工程质量控制网络图如下：

质量控制网络图
按操作规程施工
事故处理报告
使用回访
资料整理
质量评定
施 工
技术交底
准备工作
回访建设单位
施工工长日志
隐蔽验收记录
安全技术交底
图纸会审记录、技术核定单
测量放线记录
开工、停工、竣工报告
钢材、水泥合格证及复检报告
砼试验报告
砂浆试验报告
砂石试验报告
不合格返工
按图纸施工
按安全标准施工
按文明标准施工
编制施工组织设计
办好工序交接
机械设备准备
材料劳动力准备
测量仪器准备
搭设临时设施
现场三通一平准备
作好内业准备工作
学习施工规范
学习操作规程
学习质量评定标准
学习图纸技术文件
分部分项技术交底
分部分项安全交底
施工班组自检、互检
经理部跟踪检查
隐蔽工程合格验收
合理安排工序搭接
按各个分部质量评定

外购材料合格证及、试验报告

第六章 安全施工措施
一、安全保证体系
（一）、安全管理目标
1、杜绝重伤、死亡和群伤事故；
2、杜绝重大机械设备、交通、火灾事故；
3、杜绝结构倒塌等恶性事故；
4、杜绝和减少职业病、职业中毒事故的发生；
5、年负伤频率≤2‰。
6、贯彻建设部JGJ59—99标准，本建设工程项目达到优良标准化施工现场。
7、执行公司《职业安全健康及环境》程序文件。
（二）、安全管理执行的规程、规范及标准
1、JGJ3—86《建筑机械使用安全技术规程》
2、JGJ80—91《建筑施工高处作业安全技术规范》
3、GB6067—85《起重机械安全规程》
4、JGJ—88《施工现场临时用电安全技术规范》
5、JGJ59—99《建筑施工安全检查标准》
（三）、安全管理制度
在认真执行建设部、四川省及有关安全法规以及业主安全管理制度的基础上，为确保工程的安全施工，制定以下安全管理实施细则：
1、项目部完全生产奖惩规定；
2、项目部安全施工责任制；
3、项目部安全风险抵押金制度；
4、项目部班组安全班会制度；
5、项目部临时工安全管理制度。
（四）、安全管理机构和安全监察体系
1、成立以项目经理为组长的项目部安全施工领导小组，作为本工程安全管理的机构，各级负责人为本部门安全的责任人，对安全施工负全面领导责任。
2、本工程配备持证专职安全员1人，在项目经理的直接领导下实施安全管理与监督职能。
3、各班组设兼职安全员1名。
4、建立四个安全保证体系，实现齐抓共管。
以项目经理为首的行政保证体系、以项目总工为首的技术保证体系、以安全员为首的安全监察体系、以现场班组为首的劳动保护监督体系。
5、本工程安全管理体系网络图。

安全管理体系网络图
二、安全保证措施
（一）、一般安全措施
1、施工人员必须严格遵守《建筑施工安全技术规范》和各项安全规章制度和标准。
2、各分项工程必须编制作业指导书并有针对性的安全文明施工措施经交底签字后实施，施工人员须进行入场安全教育并取得安全合格证。高处作业和特殊工种人员必须体检合格。
3、设立现场安全纪律牌并布置在进场大门侧，包括正确使用安全“三宝”、穿戴要求及酒后严禁进入施工现场等作为入场人员的基本要求。
4、施工现场危险区应设“危险”、“禁止通行”等警告标示。
5、现场主要入口设置减速装置，场地狭小、运输繁忙的地点设临时交通指挥。机动车司机必须做好车辆自检和“三勤”工作，保持车况良好，车辆在施工区域内行驶时也必须遵守国家、地区的交通法规。
6、每道工序明确“三点一源”即危险点、责任点、控制点、危险源，实行工序卡制度，进行事故的预测预控。
7、施工现场的坑、沟、孔洞等均铺设与地面平齐的盖板或设可靠的围栏及警告标志，夜间施工应有足够照明，危险场所夜间设红灯示警。现场设置的各种安全设施严禁随意拆除。
8、脚手架必须由持证的专业架子工搭、拆，脚手架的搭设与使用必须实行书面委托及交接验收、挂牌。
9、在仓库、宿舍、加工场地及重要设备旁必须配有相应的灭火器材，按建筑面积120m2设置一个标准灭火器材配备。
10、消防设施应有防雨、防冻措施，放置在明显、易取处并定期进行检查、试验，严禁损坏或挪作它用。
11、在焊接、切割地点周围5m范围内，应清除易燃易爆物品，无法清除时，必须采取可靠的隔离措施。气瓶在现场存放时严禁和其他易燃易爆品混放在一起，严禁靠近热源，气瓶与明火的距离不得小于10米.
（二）、工程机械管理安全措施
⑴、“三证”不全的工程机械、运输车辆及驾驶人员严禁使用。
⑵、现场设专人统一指挥机械车辆作业，大型机械和运输车辆走行位置必须距沟槽边缘1米以上。
⑶、每天上工前必须检查机械车辆的刹车装置是否安全有效，收工后保养干净，停放有序。
⑷、在碾压工作中，压路机司机必须随时检查压路机前后的情况，保证施工安全。
(5)、对起吊重物的机械设备，应保持良好工作状态，并安放稳固，起重臂旋转范围内不准有人，严禁由于安装不牢或超重荷，机械设备倾倒。起吊重物应规定统一信号，上下保持联系。
（三）、施工用电安全措施
1、施工用电采用TN—S系统三相五线制，按三级配电两级保护、一机一闸一箱一漏的原则敷设，施工配电设施必须设计合理并经有关部门审核批准后敷设，施工电源和用电设施，严禁非持证电工拆装和敷设。
2、施工电源统一布置，楼梯安设照明安设开关柜或配电箱，配电室、开关柜及配电箱应加锁并设警告标志。施工电源架空时采用支架固定，接头处采取防水和防止触电措施。
3、采用便携式卷线盘为三级配电，卷线盘必须配有漏电保护器，其引线长度不得大于40米。电动工具使用前必须检查，正确使用绝缘品，防止触电事故发生。
4、施工现场采用广场集中照明，照明回路与动力回路必须分开独立控制，照明线路必须与金属物隔离。
5、高度在20M以上的脚手架、大型机具均应设置避雷装置，避雷装置的接地电阻不得大于10Ω，防止春夏季施工设备和人员遭受雷击。
第七章 文明施工措施
一、文明施工管理体系
（一）、文明施工目标管理
在工程建设中，有效地推行文明施工管理，即可保护环境，有可为企业带来良好的社会效益。本工程文明施工管理目标为达标，采取确实有力的组织措施，控制粉尘污染、控制污水污染、控制水土流失，保护良好的生态环境。
（二）、文明施工管理组织机构
在工程开工的同时，项目经理部组建由项目经理直接领导、一位项目副经理亲自抓的安全生产、文明施工管理和监督的组织机构，负责组织和监督本工程文明施工措施的落实。对现场文明施工的直接管理由施工部负责，安全科负责监督检查。各专业施工队及生产班组安全员同时兼文明施工监督员，负责本队、本班的文明施工监督。
二、文明施工管理保证措施
（一）、文明施工管理制度
严格执行建设部、乐山市和业主文明施工的文件、规定以及公司内部文明施工管理制度。在本工程制定以下文明施工管理实施细则；
1、建立以项目经理为组长的文明工地领导小组。
2、建立文明施工的规章制度，责任到班组，落实到人。
3、工地生产班组健全，特殊工种工人持证上岗。
4、将文明施工、环境卫生、消防、安全生产纳入施工组织计划。
5、外包队伍有专人管理，外来劳动力有劳务手续，岗前有三级安全教育培训，并持证上岗。
（二）、文明施工措施
1、建立以行政正职为第一责任人的文明施工责任制，层层签定文明施工责任书并与经济挂钩。
2、施工现场“一图六牌”齐全，安全宣传标语、警告标志醒目。
项目部大门门头设置公司标志，在生活区位置设绿化带。现场管理人员与施工人员戴不同颜色的安全帽，现场安全、质检人员佩带明显标志。
3、严格色标管理，包括安全帽、安全通道、安全围栏、警告牌、警示灯、孔洞盖板等，职工着装统一并佩带胸卡。
4、施工现场道路畅通，地面做硬化处理供排水畅通无积水，路边设置明显路标。
5、现场设置足够的卫生设施，符合成都市建筑工地有关规定，临建设施及公区区域由专人负责打扫。
6、土方运输严禁污染环境，挖出的土石方必须及时运运到指定的弃土地点。
7、所有机械实行操司人员负责制，定期进行检查保养，保证机械设备完好清洁，操作规程齐全并上机，禁止超铭牌使用。
8、现场配备足够消防器材，物品堆和符合防火要求。施工现场严禁吸烟并设禁烟标志。
9、配电设施严格按照设计布置，并符合有关规定要求，施工区域所有照明设施布置合理。
10、办公室、宿舍、厕所等公共区域的环境卫生由专门成立的保洁小组负责，每天进行洒水和清扫，保持天天清爽。拌合站、运输道路等区域为防止尘土飞扬设专人清扫，定期洒水。
11、各责任区严格执行有关环境卫生的标准要求，坚持“工完料尽场地清”，坚持每天清理、每周大扫除，保持现场不积水，使施工区域的沟道、地面无垃圾。
12、施工现场严禁吸烟，设置专门吸烟处。
13、脚手架搭设和支模除符合规范外，达到高标准和美观。
14、现场设置建筑垃圾、生活垃圾集中堆放地点，并采用砖砌体围栏或金属围栏，垃圾由保洁小组定时外运处理。
15、严格执行业主规定的现场安全文明、环境卫生的有关规定，尊重业主及监理管理人员，服从业主及监理工程师对安全文明施工的指导与监督。
（三）、文明施工检查、考核
1、项目部每月检查一次，根据检查评分结果进行考核并兑现奖惩。班（组）每天检查一次。
2、安监人员每天现场巡查，及时处罚并纠正不文明施工行为，每周生产会上总结、布置文明施工工作。
（四）、责任区安全文明施工管理
1、严格按照总平面布置图进行施工平面管理，施工区域和生活区域严格按照规划进行布置，施工作业区及办公、生活区分隔设置，做到场地安排紧凑，符合工艺流程。
2、临时设施完整、环境清洁、布置整齐，机械设备、材料堆放合理，标记清晰，排放有序，符合防洪、防火要求。
3、实行安全文明施工责任区制度，现场由施工队等单位分区包干，文明施工责任区必须挂牌并明确责任单位、责任人和管理区域，坚持工完料尽场地清，做到日清作业点、周清作业面、每周进行责任区大检查并进行考核评比，生活、建筑垃圾及时清运出场。
（五）、封闭管理和定置化管理
1、在施工现场实行封闭管理，采用砖砌体做封面围墙，大门安装装饰灯具、门头设公司标志，围墙上刷工程标语，现场主要通道口设大型安全标志牌。
2、大门设置门卫，建立出入许可制度，施工人员佩带胸卡，无关人员严禁进入现场。
3、建立设备、材料定置化管理制度，机械设备堆场、拌合站及库房、工具室进行定置管理，材料按计划顺序进场，设备、材料定置区域悬挂定置管理平面图，实际放置位置与图示相符。严禁堵塞通道，不得随意占用场地。
4、建立力能管线管理制度，各种力能管道线敷设必须严格按施工设计合理布置，保证管理通道横平竖直，随时整理，各类管线严禁交叉和缠绕。
三、确保文明施工的技术措施
（一）、保障安全生产
1、工地按所在地标准设置围栏和防护措施。
2、施工区和危险区域设立醒目的安全警示标志。
3、各种施工装备须在保持完好状态下方可使用。
4、临时用电有计划与设计，电器设备安放安全、规范、合理。统一使用标准开关箱，现场推行三相五线制。线路架设按建设部JGJ46-88部颁标准。
5、施工区和生活区各设一个消防池（井），每幢房子配足泡沫灭火器。
6、工地调度及安全员佩戴袖章，持证上岗，调度有序，指挥有方，无冒险作业，无野蛮装卸，无违章指挥。
（二）、场容场貌
1、工地设置“五牌一图”：
(1)、工程项目概况牌：标明项目名称、工程规模、投资总额、建设单位、设计单位、施工单位、开竣工日期、监督电话。
(2)、项目管理人员牌：标注项目经理、技术负责人、安全员、质检员、材料员、设备管理员的姓名。
(3)、安全警示牌。
(4)、文明施工牌
(6)、工地总平面布置图。
（三）、工地卫生
1、职工生活设施(宿舍、食堂、浴室、厕所)整洁卫生、通风、明亮、牢固、安全。
2、食堂远离厕所和污染源，有冷冻设备和消毒装置。饭菜新鲜餐饮卫生、炊具洁净、杜绝食物中毒。
3、工地有充足的茶水供应，茶桶有盖加锁；冬季有防冻保温手段，夏季有防暑保温措施。
4、炊事员持健康证和卫生上岗证上岗，且每年体检一次，上岗者不留长发、长指甲、不戴戒指、手镯。
5、有除四害的措施、药品，有效控制四害孳生。
6、严格执行门前场内卫生包干制度，污水不外溢，废气不乱排、杂物不乱放、垃圾不乱倒。
（四）、安全防火
1、工地建立消防组织领导小组，制定各级重点岗位责任制。
消防领导小组成员如下：组长为项目经理，组员由安全员、施工员、专业施工队长、若干骨干作业工人组成。
2、建立防火档案，配备足够的灭火器材(干粉、泡沫灭火器)，进行编号，并记录换药日期。
3、一级动火作业应由所在单位行政负责人填写动火申请表和编制安全技术措施方案，报公司安全部门审查批准后方可动火。二级动火作业由所在工地负责人填写动火申请和编制安全技术措施方案，报本单位主管部门审查批准后，方可动火。三级动火作业由所在班组填写动火申请表，经工地负责人审查批准后，方可动火。
4、制定重点防火部位的责任制，防止火灾事故的发生。
5、食堂(伙房)防火安全责任制
6、变电房防火安全责任制
（五）、环境保护
1、实行环保目标责任制：把环保指标以责任书形式层层分解到在关单位和个人，列入承包合同和岗位责任制，建立一支懂行业善管理的环保自我监控体系；
2、加强检查和监控工作，加强检查和对施工现场粉尘、噪音、废气的监控工作，要与文明施工现场管理一起检查、考核、奖惩。及时采取措施消除粉尘、废气和污水的污染 。
3、保护和改善施工现场环境，进行综合治理；
4、严格执行国家的法律法规，采取有效措施控制人为噪章、粉尘、烟尘、污水污染源：
5、防止水源污染措施：
6、施工期对环境影响解决措施：本工程规模较大，为控制施工期的环境影响，加强对施工过程管理和采取以下措施。
第八章 总体施工目标
工期目标：按照合同要求，通过精心组织施工，提前竣工；
质量目标：达到优良工程；
安全目标：不发生重大安全事故，死亡指数为零；
