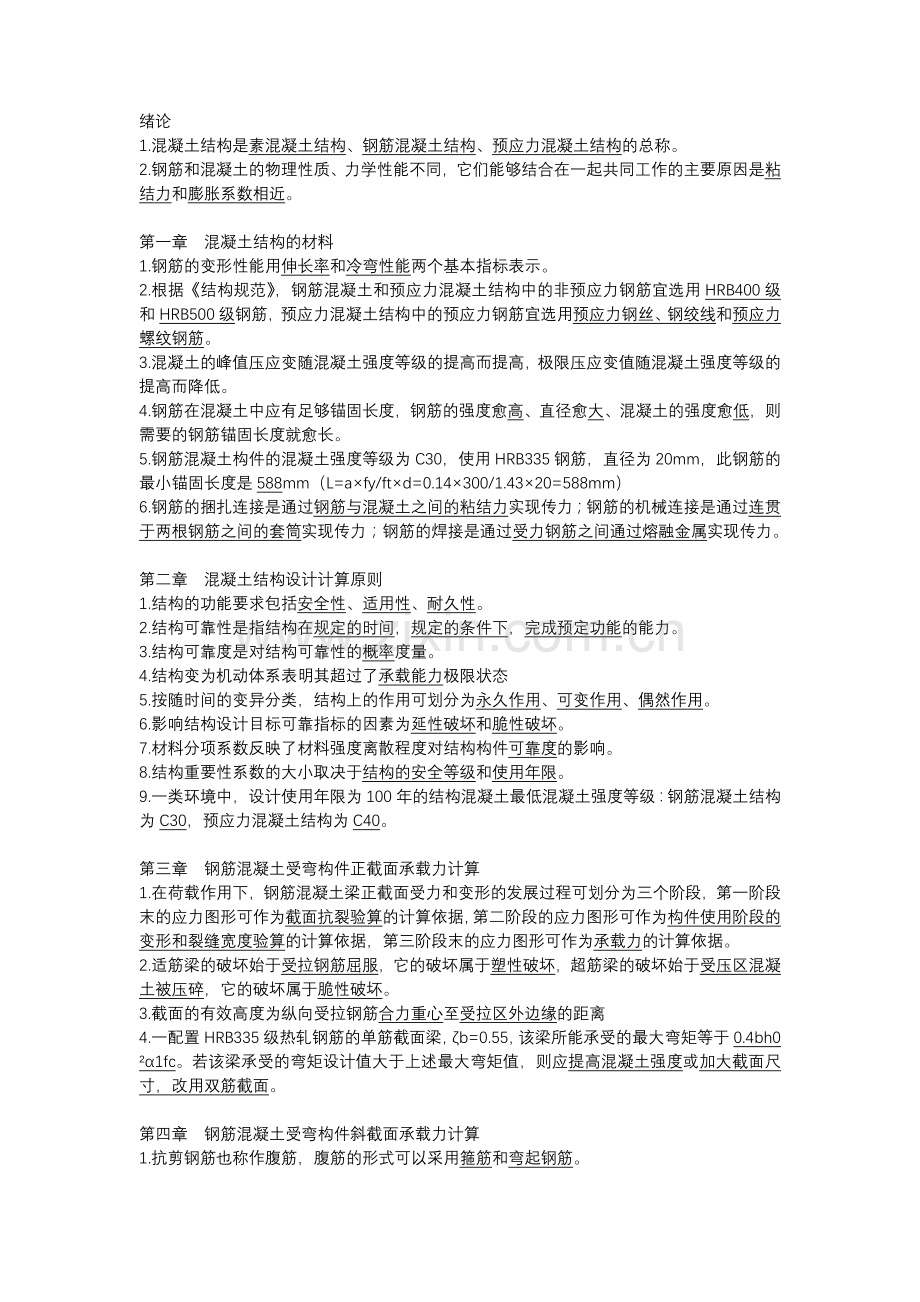

1、绪论1.混凝土结构是素混凝土结构、钢筋混凝土结构、预应力混凝土结构的总称。2.钢筋和混凝土的物理性质、力学性能不同,它们能够结合在一起共同工作的主要原因是粘结力和膨胀系数相近。第一章 混凝土结构的材料1.钢筋的变形性能用伸长率和冷弯性能两个基本指标表示。2.根据结构规范,钢筋混凝土和预应力混凝土结构中的非预应力钢筋宜选用HRB400级和HRB500级钢筋,预应力混凝土结构中的预应力钢筋宜选用预应力钢丝、钢绞线和预应力螺纹钢筋。3.混凝土的峰值压应变随混凝土强度等级的提高而提高,极限压应变值随混凝土强度等级的提高而降低。4.钢筋在混凝土中应有足够锚固长度,钢筋的强度愈高、直径愈大、混凝土的强度愈
2、低,则需要的钢筋锚固长度就愈长。5.钢筋混凝土构件的混凝土强度等级为C30,使用HRB335钢筋,直径为20mm,此钢筋的最小锚固长度是588mm(L=afy/ftd=0.14300/1.4320=588mm)6.钢筋的捆扎连接是通过钢筋与混凝土之间的粘结力实现传力;钢筋的机械连接是通过连贯于两根钢筋之间的套筒实现传力;钢筋的焊接是通过受力钢筋之间通过熔融金属实现传力。第二章 混凝土结构设计计算原则1.结构的功能要求包括安全性、适用性、耐久性。2.结构可靠性是指结构在规定的时间,规定的条件下,完成预定功能的能力。3.结构可靠度是对结构可靠性的概率度量。4.结构变为机动体系表明其超过了承载能力极
3、限状态5.按随时间的变异分类,结构上的作用可划分为永久作用、可变作用、偶然作用。6.影响结构设计目标可靠指标的因素为延性破坏和脆性破坏。7.材料分项系数反映了材料强度离散程度对结构构件可靠度的影响。8.结构重要性系数的大小取决于结构的安全等级和使用年限。9.一类环境中,设计使用年限为100年的结构混凝土最低混凝土强度等级:钢筋混凝土结构为C30,预应力混凝土结构为C40。第三章 钢筋混凝土受弯构件正截面承载力计算1.在荷载作用下,钢筋混凝土梁正截面受力和变形的发展过程可划分为三个阶段,第一阶段末的应力图形可作为截面抗裂验算的计算依据,第二阶段的应力图形可作为构件使用阶段的变形和裂缝宽度验算的计
4、算依据,第三阶段末的应力图形可作为承载力的计算依据。2.适筋梁的破坏始于受拉钢筋屈服,它的破坏属于塑性破坏,超筋梁的破坏始于受压区混凝土被压碎,它的破坏属于脆性破坏。3.截面的有效高度为纵向受拉钢筋合力重心至受拉区外边缘的距离4.一配置HRB335级热轧钢筋的单筋截面梁,b=0.55,该梁所能承受的最大弯矩等于0.4bh01fc。若该梁承受的弯矩设计值大于上述最大弯矩值,则应提高混凝土强度或加大截面尺寸,改用双筋截面。第四章 钢筋混凝土受弯构件斜截面承载力计算1.抗剪钢筋也称作腹筋,腹筋的形式可以采用箍筋和弯起钢筋。2.无腹筋梁中典型的斜裂缝主要有弯剪斜裂缝和腹剪斜裂缝3.影响无腹筋梁斜截面受

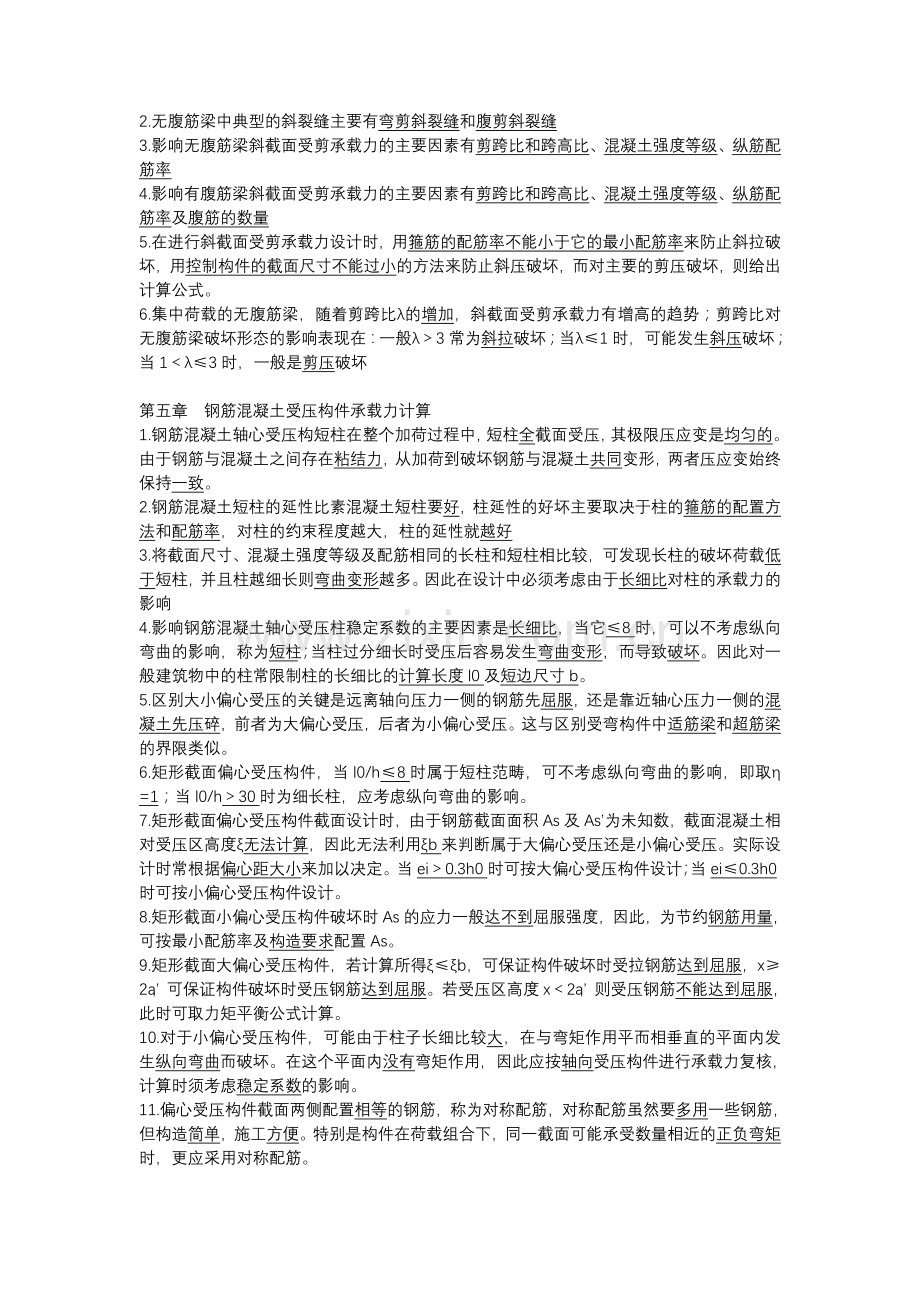

5、剪承载力的主要因素有剪跨比和跨高比、混凝土强度等级、纵筋配筋率4.影响有腹筋梁斜截面受剪承载力的主要因素有剪跨比和跨高比、混凝土强度等级、纵筋配筋率及腹筋的数量5.在进行斜截面受剪承载力设计时,用箍筋的配筋率不能小于它的最小配筋率来防止斜拉破坏,用控制构件的截面尺寸不能过小的方法来防止斜压破坏,而对主要的剪压破坏,则给出计算公式。6.集中荷载的无腹筋梁,随着剪跨比的增加,斜截面受剪承载力有增高的趋势;剪跨比对无腹筋梁破坏形态的影响表现在:一般3常为斜拉破坏;当1时,可能发生斜压破坏;当13时,一般是剪压破坏第五章 钢筋混凝土受压构件承载力计算1.钢筋混凝土轴心受压构短柱在整个加荷过程中,短柱全
6、截面受压,其极限压应变是均匀的。由于钢筋与混凝土之间存在粘结力,从加荷到破坏钢筋与混凝土共同变形,两者压应变始终保持一致。2.钢筋混凝土短柱的延性比素混凝土短柱要好,柱延性的好坏主要取决于柱的箍筋的配置方法和配筋率,对柱的约束程度越大,柱的延性就越好3.将截面尺寸、混凝土强度等级及配筋相同的长柱和短柱相比较,可发现长柱的破坏荷载低于短柱,并且柱越细长则弯曲变形越多。因此在设计中必须考虑由于长细比对柱的承载力的影响4.影响钢筋混凝土轴心受压柱稳定系数的主要因素是长细比,当它8时,可以不考虑纵向弯曲的影响,称为短柱;当柱过分细长时受压后容易发生弯曲变形,而导致破坏。因此对一般建筑物中的柱常限制柱的
7、长细比的计算长度l0及短边尺寸b。5.区别大小偏心受压的关键是远离轴向压力一侧的钢筋先屈服,还是靠近轴心压力一侧的混凝土先压碎,前者为大偏心受压,后者为小偏心受压。这与区别受弯构件中适筋梁和超筋梁的界限类似。6.矩形截面偏心受压构件,当l0/h8时属于短柱范畴,可不考虑纵向弯曲的影响,即取=1;当l0/h30时为细长柱,应考虑纵向弯曲的影响。7.矩形截面偏心受压构件截面设计时,由于钢筋截面面积As及As为未知数,截面混凝土相对受压区高度无法计算,因此无法利用b来判断属于大偏心受压还是小偏心受压。实际设计时常根据偏心距大小来加以决定。当ei0.3h0时可按大偏心受压构件设计;当ei0.3h0时可
8、按小偏心受压构件设计。8.矩形截面小偏心受压构件破坏时As的应力一般达不到屈服强度,因此,为节约钢筋用量,可按最小配筋率及构造要求配置As。9.矩形截面大偏心受压构件,若计算所得b,可保证构件破坏时受拉钢筋达到屈服,x2a,可保证构件破坏时受压钢筋达到屈服。若受压区高度x2a,则受压钢筋不能达到屈服,此时可取力矩平衡公式计算。10.对于小偏心受压构件,可能由于柱子长细比较大,在与弯矩作用平而相垂直的平面内发生纵向弯曲而破坏。在这个平面内没有弯矩作用,因此应按轴向受压构件进行承载力复核,计算时须考虑稳定系数的影响。11.偏心受压构件截面两侧配置相等的钢筋,称为对称配筋,对称配筋虽然要多用一些钢筋
9、,但构造简单,施工方便。特别是构件在荷载组合下,同一截面可能承受数量相近的正负弯矩时,更应采用对称配筋。12.对于偏心受压构件的某一特定截面(材料、截面尺寸及配筋已定),当两种荷载组合同为大偏心受压时,若内力组合中弯矩M相同,则轴向力N越小就越危险,这是因为大偏心受压破坏受控于受拉钢筋的应力大小,轴向力越小就使拉应力越大,当然就削弱承载力13.当偏心受压构件在两种荷载组合作用下同为小偏心受压时,若轴向力N相同,则弯矩M越大就越危险,这是因为小偏心受压构件破坏受控于受压钢筋的应力大小,弯矩M越大就使压应力越大,当然就削弱了承载力第六章 钢筋混凝土受拉构件承载力计算1.钢筋混凝土小偏心受拉构件破坏
10、时全截面裂通,拉力全部由钢筋承担。2.在钢筋混凝土偏心受拉构件中,当轴向力N作用在As的外侧时,截面虽开裂,但仍然有压区存在,这类情况称为大偏心受拉构件。3.钢筋混凝土大偏心受拉构件正截面承载力计算公式的适用条件是b和x2a,如果出现了x2a的情况说明As不会屈服,此时可假定混凝土压应力合力点与受压钢筋压力作用点重合。4.钢筋混凝土偏心受拉构件,轴向拉力的存在提高混凝土的受剪承载力。因此,钢筋混凝土偏心受拉构件的斜截面受剪承载力要大于同样情况下的受弯构件斜截面受剪承载力。第七章 钢筋混凝土受扭构件承载力计算1.钢筋混凝土纯扭构件的受扭破坏形态有少筋破坏、超筋破坏、部分超筋破坏和适筋破坏2.抗扭钢筋包括抗扭纵筋和抗扭箍筋。钢筋混凝土构件受扭破坏形态主要与受扭纵筋和受扭箍筋配筋率大小有关。3.钢筋混凝土矩形截面构件在弯、剪、扭共同作用下的破坏形态与受扭纵筋和受扭箍筋的配筋率、纵筋与箍筋的配筋强度比等因素有关。4.钢筋混凝土矩形截面构件在弯、剪、扭共同作用下的承载力计算,纵筋应通过正截面受弯承载力和剪扭构件的受扭承载力计算求得的纵向钢筋进行配置,重叠处的钢筋截面面积可以叠加;箍筋应按剪扭构件受剪承载力和受扭承载力计算求得箍筋配置,相应部位处的箍筋截面面积也可叠加。
