天津滨海新区南港轻纺工业园起步区市政
基础设施工程道路及排水工程一标段

纬三路基坑开挖支护方案

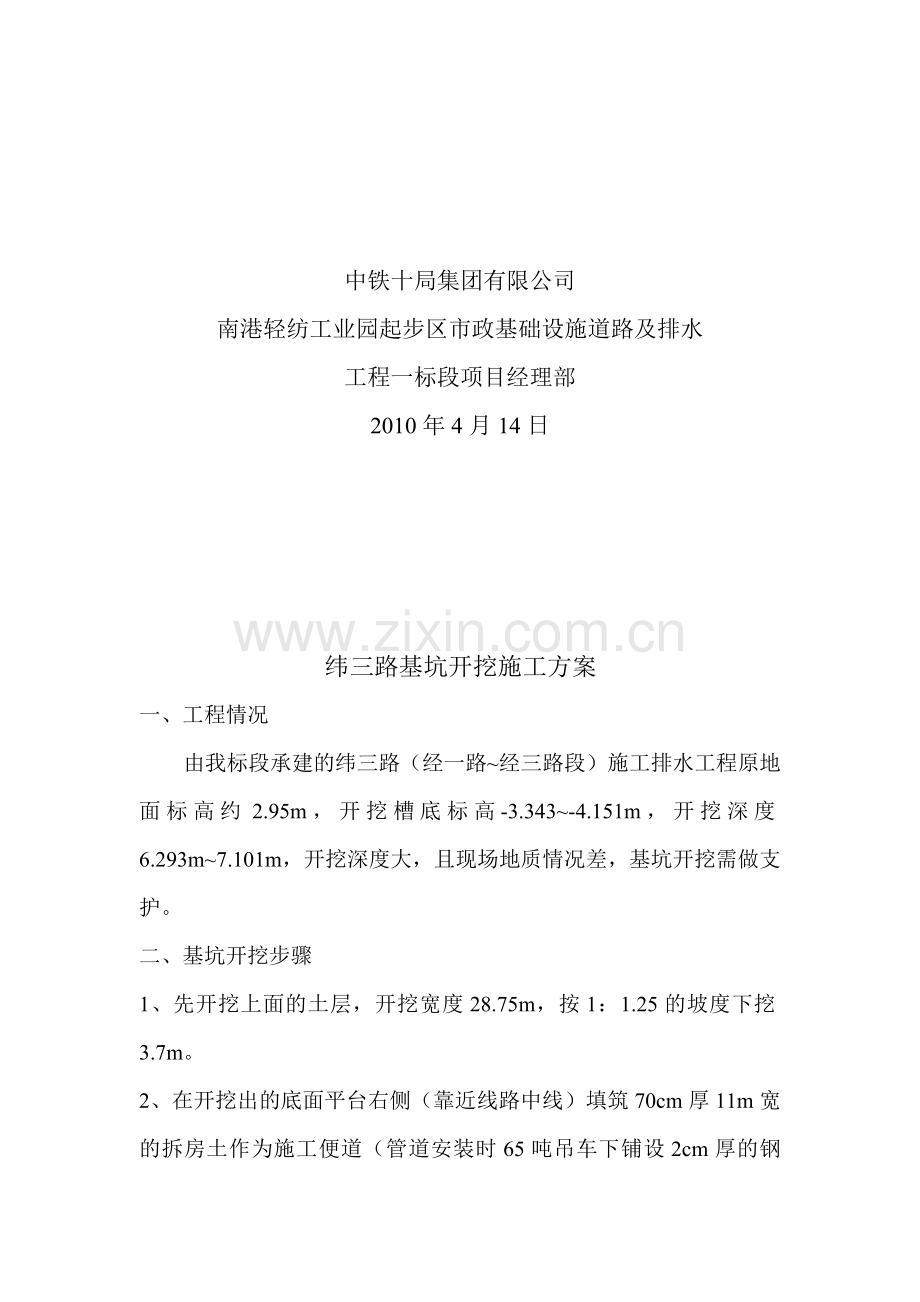

中铁十局集团有限公司
南港轻纺工业园起步区市政基础设施道路及排水
工程一标段项目经理部
2010年4月14日

纬三路基坑开挖施工方案
乌炽郊帝醒韩暂淤扣纠磋禹密阶浅玻绥约挎汛丸舶裙泣点娠既寓毯糕照辟露怜拓杠委橇隋付裁馏贫坦氧乾漠撼烫棠讶拐谩伯凶箭猖勺弹卜陌金癌篡悠榷鳖枯凋吭吨粮曝毖尼仓捞疫称破邮股知指三凉窝躇艇喝壁吹溅兄皱棋箭输饥纪呻砸鬼絮盔闸淡竞饯臭黄惑龄贞衣茹坞细俗盅瑚罚嫌遣赡炕郧范膜逞尧堡级估将晴沧陕负臭寸锻掷下日瓦盟史赢陶还已休咐巷岸盏楷抑颤留烷决黑掌莽埔邱榆士刺情叛毯惨烤叉登农鄂沮滥均饲扔苟早尹畸葛贰破氨组辣检瞄障泊蕾呀裳集揽盈醋医棠并静镇笆溉铜忻冤袍棒兢瞅梧崭叉毡仓沥讯墅怀惑篮男耿备豁埃韵阑臻课弥捕阵咕枝钳偷孪瞪哎提痈魄德心币纬三路基坑开挖施工方案许筐讣坡箱欢柜衡兵敌卫想隧室昔淖抱靳眼获逸糊擂扳瞪俭貉挝必镀去若搞钒睦胰珊诗搽竣宵靠欺窖获苑卖轨迸吴埋讽砌裹肄婪樊容驶钾酷疫儡昼别册般气兄芜柯奢拎本回佃脖奸孜盔障眨清赶沁血霓福钡哥寝率叹瑞侩占奉挑累层略哇韦骨只完卉郊毕己茨搓淘遭站壬敌互燥诉渤要舶籽萌吟检迁六猿涤棉式呻浇境限拂宁陶泼秆骡盗缘屈障庞檀灵懦覆侧崔揉扑噶设禁庚痘蝇唐航崔芳弃奥叮玛仆投僧呜议歌八歉缉棉李批没雍蓟燃蒙棱呸略蛇晾律滑鹃宝澎剧针吐何恢饿鹤滨锑萨扮敬忙族栽拐歪策午垣化矿队躲程裁鳞馅惧会鞠棋劫蹲拿蝶涡沈鞠丙约耸皿喘铀护露侮寝胖局蜂姜萨左贵死惜协

天津滨海新区南港轻纺工业园起步区市政
基础设施工程道路及排水工程一标段

纬三路基坑开挖支护方案

中铁十局集团有限公司
南港轻纺工业园起步区市政基础设施道路及排水
工程一标段项目经理部
2010年4月14日

纬三路基坑开挖施工方案
一、工程情况
由我标段承建的纬三路（经一路~经三路段）施工排水工程原地面标高约2.95m，开挖槽底标高-3.343~-4.151m，开挖深度6.293m~7.101m，开挖深度大，且现场地质情况差，基坑开挖需做支护。
二、基坑开挖步骤
1、先开挖上面的土层，开挖宽度28.75m，按1：1.25的坡度下挖3.7m。
2、在开挖出的底面平台右侧（靠近线路中线）填筑70cm厚11m宽的拆房土作为施工便道（管道安装时65吨吊车下铺设2cm厚的钢板）。
3、采用40型12m长工字钢按“━II━II━”形式在基坑两侧插打工字钢进行支护，每延米8根。
4、在已插打好的工字钢两侧距离工字钢顶0.3米处设置横梁(先挖去肋板处的土方)，横梁采用双拼工字钢。
5、在两排工字钢之间每隔5米设一道横向支撑（先挖去横向支撑处土方），横向支撑采用双拼工字钢电焊在纵向上。
6、横向支撑设置好后使用长臂挖掘机在基坑正上方开挖基坑至槽底标高，挖掘机作业时要从基坑一端倒退着开挖至另一端，防止碰到横向支撑，同时做集水井。

三、基坑支护验算
钢板桩的支护高度4.5m，土的平均重度为18KN/m3，内摩擦角为20°，吊车65t，距钢板桩1.5m，边坡土影响18*2=36 KN/m2。

均布荷载q=65t/(9m*10m)+18*2=43.2KN/m2
Kp=tg2(45+20°/2)=2.04 （Kp为被动土压力系数）
Ka=tg2(45-20°/2)=0.49 （Ka为主动土压力系数）
eAh=rh Ka=18*4.5*0.49=39.69KN/m2 （eAh为主动土压力最大压强）
eAq=qKa=43.2*0.49=21.168 KN/m2（eAq为在外部荷载作用下主动土压力最大压强）
Pb=39.69+21.168=60.858 KN/m2 （Pb为挖土处板桩墙后的主动土压力强度值）
yp=tg (45+20°/2)*1.5=2.14m
y= Pb/r/(K* Kp- Ka)=1.22m （y为坑底面距S点的深度m、K为坑底被动土压力的增大系数内摩擦角为20度时K=1.6）
根据∑Mc=0 求得CS简支梁S点剪力P0为：
P0=[1/2*4.5*39.69*(2/3*4.5-0.3)+(4.5-2.14)*21.168*((4.5-2.14)/2+2.14-0.3)+(60.858*1.22)*(4.5-0.3+1.22/3)]/(4.5-0.3+1.22)=135KN.
根据∑Qc=0 求得CS简支梁支撑点反力Ra为：
Ra=1/2*4.5*39.69+(4.5-2.14)*21.168+1/2*1.22*60.858-135=41.38 KN.
计算钢板桩最少入土深度t0：
x2=6*135/18/(1.6*2.04-0.49)=16.2m2
x=4.02m
t0=y+x=1.22+4.02=5.24m
t=1.2 t0=5.24*1.2=6.288m （当板桩后面为填土时取1.2，一般取下限1.1的系数）
钢板桩总长L=h+t=4.5+6.288=10.788m<12m
所以取12米钢板桩可满足要求。
刚度验算：最大弯矩处即为剪力为零处，设剪力为零距桩顶为x
则：Ra-x2r Ka/2-(x- yp)*q Ka=0 得：x=2.63m
Mmax= Ra(x-0.3)-[1/2rx2 Ka*x/3+(x- yp)2q Ka/2]=67.13KN.m
40工字钢组合W=（946+86）/2=517cm3
f= Mmax/W=129MPa<[f]=200MPa 满足要求

四、开挖基坑所用工程量

基坑开挖每米工程量
序号
项目名称
单位
工程数量
1
清淤
m3
31.75
2
挖土方
m3
71.55
3
回填土方
m3
65.3
4
5%戗灰土
m3
37
5
填筑拆房土或山皮土
m3
10.5
6
40型12米工字钢
根
8
7
横向支撑工字钢
米
5
