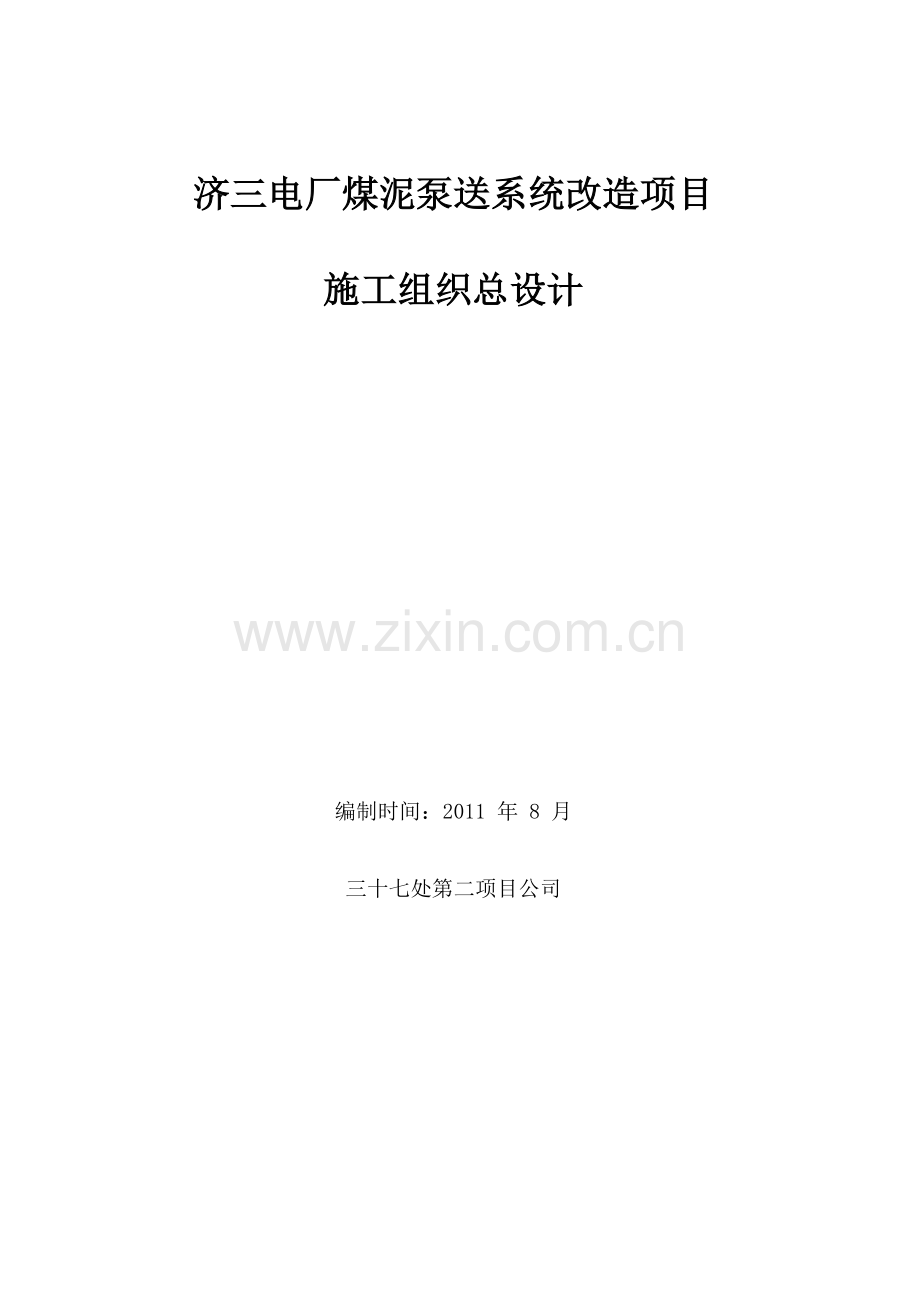

济三电厂煤泥泵送系统改造项目

施工组织总设计

编制时间：2011 年 8 月

三十七处第二项目公司

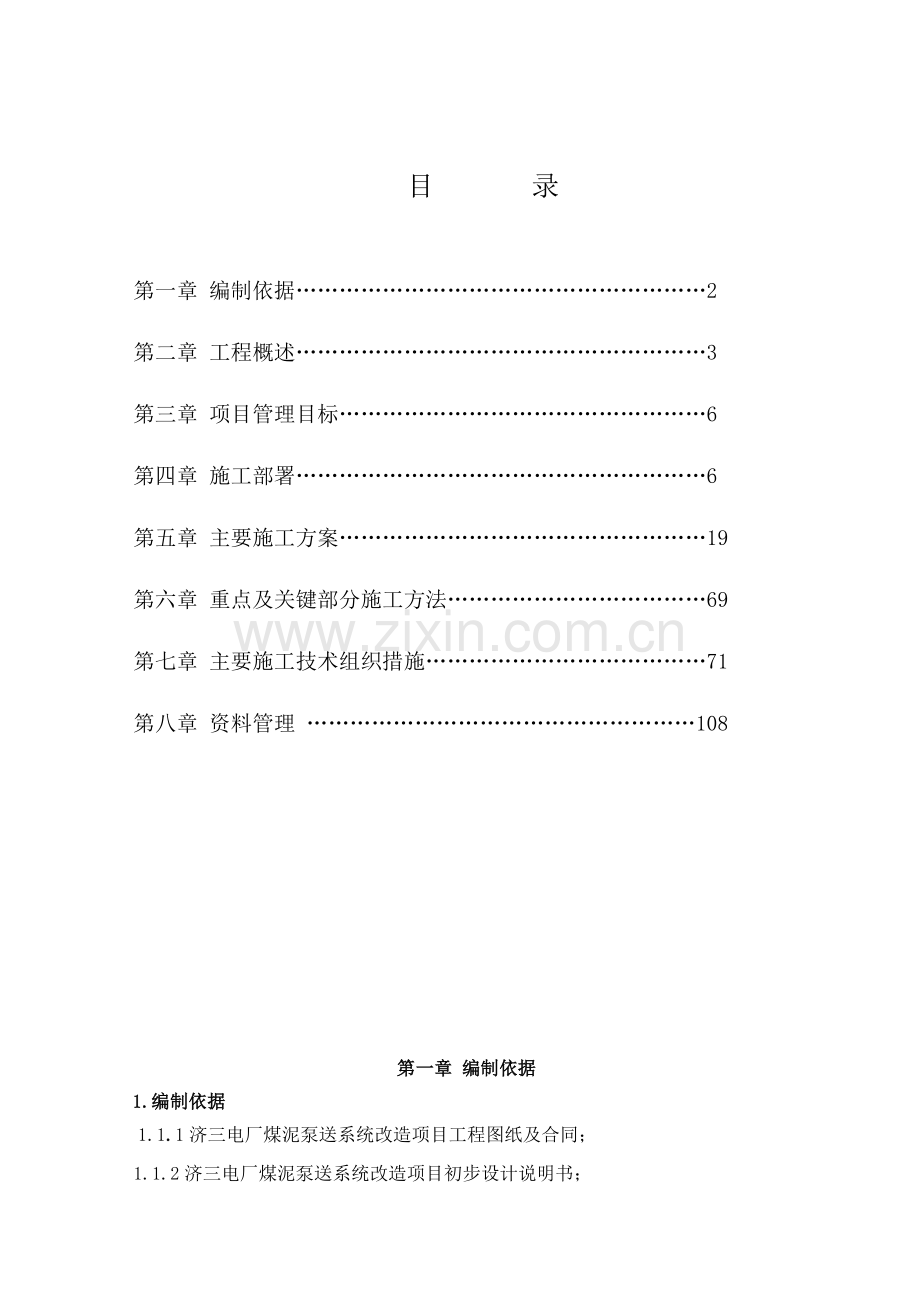

目 录

第一章 编制依据…………………………………………………2
第二章 工程概述…………………………………………………3
第三章 项目管理目标……………………………………………6
第四章 施工部署…………………………………………………6
第五章 主要施工方案……………………………………………19
第六章 重点及关键部分施工方法………………………………69
第七章 主要施工技术组织措施…………………………………71
第八章 资料管理 ………………………………………………108

第一章 编制依据
1.编制依据
1.1.1济三电厂煤泥泵送系统改造项目工程图纸及合同；
1.1.2济三电厂煤泥泵送系统改造项目初步设计说明书；
1.1.3依据招标文件的要求，材料、施工须达到下列现行国家及省、行业的工程建设标准、规范的要求：
1.1.3.1 《测量规范》（GBJ50026-2007）；
1.1.3.2 《建筑地基基础工程施工质量验收规范》（GB50202-2002）；
1.1.3.3 《砌体工程施工质量验收规范》（GB50203-2002）
1.1.3.4 《混凝土结构工程施工质量验收规范》（GB50204-2002）
1.1.3.5 《钢结构工程施工质量验收规范》（GB50205-2002）
1.1.3.6 《木结构工程施工质量验收规范》（GB50206-2002）
1.1.3.7 《屋面工程施工质量验收规范》（GB50207-2002）
1.1.3.8 《地下防水工程施工质量验收规范》（GB50208-2002）
1.1.3.9 《建筑装饰装修工程施工质量验收规范》（GB50210-2002）
1.1.3.10 《建筑地面工程施工质量验收规范》（GB50209-2002）
1.1.3.11 《建筑施工模板安全技术规范》JGJ162-2008
1.1.3.12 《建筑用卵石、碎石》GB/T14685-2001
1.1.3.13 《通用硅酸盐水泥》GB175-2007
1.1.3.14 《钢筋焊接及验收规范》JGJ18-2003
1.1.3.15 《钢筋焊接接头试验方法标准》JGJ/T27-2001
1.1.3.16 《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2001
1.1.3.17 《建筑施工安全检查标准》JGJ59-99
1.1.3.18 《建筑机械使用安全技术规程》JGJ33-86
1.1.3.19 《施工现场临时用电安全技术规范》JGJ46-2005
1.1.3.20 《建筑防腐蚀工程施工质量验收规范》（GB50212-2002）
1.1.3.21 《混凝土泵送施工技术规程》（JGJ/T10-95）
1.1.3.22 《建筑安装工程质量检验评定统一标准》（GB50300-2001）
1.1.3.23 给排水安装、电气安装执行现行施工质量检验规范
1.1.3.24《机械设备安装工程施工及验收通用规范》
1.1.3.25《压缩机、风机、泵安装工程施工及验收规范》
1.1.3.26《工业管道工程施工及验收规范》
1.1.3.27《起重设备安装工程设施工及验收规范》
1.1.3.28《泵安装工程施工及验收规范》
1.1.3.29《现场设备、工业管道焊接工程施工及验收规范》
1.1.3.30《电气安装工程，电缆线路施工及验收规范》
1.1.3.31《电气装置安装工程接地装置施工及验收规范》
1.1.3.32《电气安装工程盘柜及二次回路结线工程施工及验收规范》
1.1.3.33《电气装置安装工程低压电器施工及验收规范》
2 .编制原则
2.1、保证重点，统筹安排，遵守承诺和合同规定。
2.2、依据工程项目内容，科学安排施工程序，合理组织施工，确保各项施工工序紧密衔接，相互促进，加快进度，缩短工期。
2.3、采用先进的施工技术，科学合理选择施工方案，保持质量体系有效运行，确 保安全和提高工程质量。
2.4、充分挖掘和利用机械设备潜力，提高机械化程度，减轻劳动强度，提高劳动生产率。
第二章 工程概述
1.项目建设概况
1.1本工程项目概况见下表：
项号
内 容
说明
1
工程名称
济三电厂煤泥泵送系统改造项目
2
建设地点
济三电厂工业场地内
3
建设单位
兖矿济三电力有限公司
4
建设规模
在泵送技术改造项目实施后增加15万吨煤泥消耗量
5
质量标准
符合《建筑工程施工质量验收统一标准》（GB50300-2001）及相关专业验收规范的规定，质量标准合格。
6
施工范围
本工程范围内建筑工程施工：厂内（外）煤泥泵房、煤泥堆场地面硬化、新建煤泥挡墙、护卫室及配套安装工程
7
工期要求
2011年 月 日开工，2011 年 月 日竣工
1.2项目概况
工业建筑物与构筑物特征如下：煤泥泵房采取钢筋砼框架结构，设备基础砼结构。
栈桥采用钢桁架结构。
本工程需拆除原有护卫队楼，另选地址建设。
护卫队及灰渣运输综合车间为砖混结构，平面尺寸为75.0×7.7m，高8.0m，面积为1155㎡需拆除；新建护卫室平面尺寸为46.4×7.86m，高6.6m，面积为729.5㎡。
煤泥堆场地面硬化，110.0×50.0m（长×宽），约5500m2。
新煤泥挡墙，混凝土结构，288×3.0×0.35m（长×高×厚）。
2 .主要工程概况
2.1本工程建筑物一览表：
序号
工 程 名 称
建筑指标　
结构形式
占地面积(m2)
建筑体积(m3)

1　
转载刮板机走廊（5.0＊4.1m、长4.5米)

钢桁架
2
厂外煤泥泵房（18.4*12*11.7)(基础深2m)
236.2
3123
砼框架
3
厂内煤泥泵房 （18*11.5*4)(基础深2m)
222
888
砼框架
4
返料煤泥刮板机走廊（宽3.0m,长39.5米,免维护)

钢桁架
5
管道支架

6
护卫队楼重建（46.4*7.86*6.6)(基础深2m)
365
2407
砖混结构
7
场地硬化（C30砼路面.22cm厚，碎石垫层20cm，15cm灰土层）
5500

钢筋砼
8
煤泥挡墙（长298x高3)
88.8
621.6
钢筋砼
2.2工程概况：
厂外煤泥泵房为钢筋砼框架结构，平面轴线尺寸18.4×12.0m；基础采用钢筋砼灌注桩及筏板基础，主体梁板柱为现浇结构，水泥砂浆楼地面，塑钢门窗
厂内煤泥泵房采用独立基础，主体为钢结构，返料煤泥刮板机走廊栈桥为钢桁架结构。
护卫室为二层砖混结构，建筑面积602.9m2；建筑高度6.6m；建筑等级二级；基础采用C25钢筋砼条形基础，砌体承重墙体±0.000以上采用M5混合砂浆砌筑MU10烧结多孔砖，±0.000以下采用M7.5水泥砂浆砌筑MU10烧结煤矸石砖，构造柱、圈梁及板均采用C25钢筋砼现浇结构，地板砖及防滑地板砖楼地面，正品装饰木门、塑钢窗，内外墙涂刷乳胶漆及厕所间内墙贴瓷砖墙面，屋面高聚物改性沥青涂料二遍及高分子复合防水卷材一层。
本工程厂外泵房相对标高±0.000相当于绝对标高35.5米,厂内泵房±0.000平面与南侧泵房0.000m相同。
2.3主要设备选型如下：
序号
名 称
型号
技术规格
数量
1
煤泥刮板机
XGZ
B＝800mm
2台
2
匀料搅拌机
YL3000
Q=100t/h
3台
3
振动筛
Zs1000
Q=100t/h
3台
4
中储仓
Tfc260
V=80m3
1台
5
预压螺旋（厂外）
YLS35C
Q=35m3/h
2台
6
煤泥泵（厂外）
MNB13-40-160
Q=35m3/h
2台
7
中储仓（厂内）

120m3
1台
8
预压螺旋（厂内）
YLS20C
Q=20m3/h
2台
9
煤泥泵（厂内）
MNB-20
Q=20m3/h
2台
3 .现场自然及水文地质条件
3.1自然地理
济三电厂厂址所在区域地貌属滨湖冲积平原。地质勘探表明工场地地层以粘性土、砂土为主，局部分布粉土。场地地处在地震基本烈度为Ⅶ度区内，砂粉土不液化，场地地基土为中软场地土，Ⅲ类建筑场地土。
3.2煤泥来源：
济三电厂与济三煤矿相邻。厂址位于济宁矿区，煤炭资源丰富。
拟利用的煤泥全部为济三煤矿选煤厂生产，依据济三矿2009年全年煤泥产量为68.45万吨，其中电厂燃用54.21万吨，外销煤泥14.24万吨；2010年全年济三矿煤泥产量为73.37万吨，其中电厂燃用54.77万吨，外销煤泥18.6万吨；今年预计济三矿产煤泥量应在70万吨以上，电厂的燃用能力约在55万吨左右，余下15万吨待利用。煤泥发热量约3800kcal/kg，水份28%左右，价格150元/吨（含税）。
济三矿煤泥利用情况

煤泥产量（万吨）
电厂燃用（万吨）
外销煤泥（万吨）
2009年
68.45
54.21
14.24
2010年
73.37
54.77
18.6
2011年预计
大于70
55
15
因此，该项目建设的资源条件优越。

第三章 项目管理目标
1. 质量目标
在施工中严格按照国家现行有效规范及标准进行施工，在满足合同要求（合格）的基础上，确保达到省优工程标准。
2 .工期目标
严格按施工组织设计施工，集中技术力量，配足劳动力、施工材料和施工机械，做到合理安排，优化组合，调动人的积极因素，采取各种激励措施，确保在合同工期内施工完。
3. 安全目标
在现场将严格按照国家及各级安全生产法规规程施工，确保安全生产无事故。
（1）杜绝重伤，力争消灭轻伤。
（2）安全质量标准化建设达到合格标准。
4 .文明施工
严格按文明施工要求组织现场施工，通过采用必要的措施确保施工期间环境美观，确保达到集团公司安全文明考核标准要求。
第四章 施工部署
1 .施工总体部署
1.1本工程由于工期紧、施工区域地下管网复杂及施工区域战线长等情况，将配备充足的人力、物力资源，采取集中优势兵力同时作战的方案，以保证本工程的按期顺利完成。整个工程工期分为建（构）筑物施工期、装饰施工期和设备调试期。由于工程量面广，根据施工现场新建建筑物与原建筑物复杂情况，我们将根据图纸收到情况采取逐步开展施工。施工中以土建工程为主，水电设备安装及装饰工程配合施工，通过平衡协调紧密地组织成一体。
土建以厂外煤泥泵房为主线，其他建构筑物为辅线，关键节点、主要工程工期及施工工艺为依据，同时考虑与生产大临区的相对位置，采取先地下后地上，先深后浅，先主体后装饰，由远及近的流水施工程序。
设备安装总体安排为：以厂外煤泥泵房、煤泥管道的设备安装为主线，以管道、电气、仪表、暖通及装备设备安装为辅线，按单位工程，分解施工，全面展开。
2 .施工组织机构及协调管理
为保证工程高质量如期完成，本项目将派驻一个土建项目部和一个安装项目部共两个项目部进入工地施工。每个项目部将配备优秀的项目部领导班子，选派具有经验的优秀管理人员和技术管理人员和施工员，成立工程项目管理部。负责从施工准备、计划统计、生产调度、技术管理、质量控制、试验检测、安全生产、经济核算、文明施工、材料供应和施工设备机械使用维修等方面的管理，对建设工程全面负责。
项目部组织机构图
项目经理
项目副经理
项目技术负责人
计 划 调 度 组
工 程 技 术 组
质 量 安 全 组
材 料 设 备 组
财 务 预 算 组
试验计量检验组
施 工 班 组

管
理
层

操
作
层

3. 劳动力组织和劳动力需用计划
3.1劳动力组织
根据结构特点、建设单位工期要求及公司承诺条件，合理集结组织一支精干、强有力的施工队伍进场。
3.2 劳动力进场计划
根据劳动力资源状况和施工过的同类工程经验，结合本段工程的特点及关键工期控制点，我们在本工程安排的劳动力计划如下，施工人员可根据现场情况分批进入。
土 建 劳 动 力 计 划 表
工种级别
工程施工阶段投入劳动力情况
2011 年
2012年
7月
8月
9月
10月
11月
12月
1
模板工
5
5
10
15
15
15
15
钢筋工
5
5
8
10
10
10
10
砼工
6
6
8
8
8
8
8
瓦工
6
6
6
10
10
10
10
抹灰工

6
6
6
6
6
6
特殊工种
5
5
5
5
5
5
5
辅助人员
5
5
5
5
5
5
5
管理人员
6
6
6
6
6
6
6
安 装 劳 动 力 计 划 表
工种
按工程施工阶段投入劳动力情况
2011年
2012年
10月
11月
12月
1月
安装工
4
4
20
20
维修电工
2
2
4
4
管道工
10
10
10
10
起重工
10
10
10
10
安装电工
2
2
8
8
焊工
2
2
6
6
油漆防腐

10
10

管理人员
2
4
4
4
辅助人员
2
4
6
6

4. 投入主要施工机械进场计划
土建主要施工机械进场计划
序号
机械或
设备名称
型号
规格
数量
国别产地
制造
年份
额定功率（KW）
生产能力
用于施工部位
备注
1
JS500组合砼搅拌站
JS500
2
山东
1998
115
70m3/h
砼施工
开工前
2
装载机
ZL-50D
1
青州
1999
154
3 m3
混凝土搅拌站及土方工程
开工前
3
挖掘机
EX210
LC-5
2
合肥
日立
2001
103
1 m3
土方工程
基础
开挖前
4
汽车
T815
4
捷克
1990
280
15T
土方工程
基础
开挖前
6
砼搅拌运输车
HNJ529GJB
2
辽宁
1994
287
8m3/车
基础主体结构
砼施工前
7
翻斗车
F15
2
江苏
1995
8.8
1.5T
场内运输
开工前
8
打夯机
蛙式HW30
2
青岛
1995
2.8

土方工程
基础
完工后
9
园盘锯
自制
1

1998
7.5

木工房
开工前
10
交流
电焊机
BX3-
500-2
6
上海
1996
30

土建
钢结构加工
11
钢筋
切断机
CQJ40-1
1
章丘
1998
7.5
6-14
mm
钢筋加工
开工前
12
钢筋
调直机
GJ6－14
1
陕西
1991
5.5
40
mm
钢筋加工
开工前
13
钢筋
对焊机
UNI-75
1
上海
1999
80
38
mm
钢筋加工
开工前
14
钢筋
弯曲机
CW40-1
1
安徽
1994
5.5
40
mm
钢筋加工
开工前
15
全站仪

1

开工前
16
水准仪
S3
1
北京
1998

开工前
17
汽车吊
25
1
徐州
1998

开工后
18
潜水泵
4BA-6
5
山东
1998
7.5
/
降水用
开工前

安装主要施工机械进场计划
序号
机械或
设备名称
型号
规格
数量
国别产地
制造年份
额定功率（KW）
生产能力
用于施工部位
备注
1
挖掘机
EX210C-5HHF
2
日立
1998

1M3
管沟开挖
3月进场
2
汽车吊
NK-300
1
日本
1996

30
吊装设备、管道
3月进场
3
汽车吊

1
徐州
2006

50 t
吊装设备
3月进场
4
轮胎吊
NK-160
1
日本
1998

16t
吊装设备、管道
3月进场
5
小绞车
2T
1
北京
2000

2T
设备安装
3月进场
6
汽车
15 T
1
济南
2002

15T
设备倒运
开工前进场
7
交流电焊机
BX3-500-2
12
上海
2000
30

设备、管道焊接
开工前进场
8
氩弧焊机
315P
8
上海
1998
25×2

设备、管道焊接
开工前进场
9
空压机

1
上海
2002

6m3
管道吹扫
4月进场
10
管子压槽机
GC-12A
2
北京
2002

管道连接
3月进场
11
管子开孔机
KA-114
1
北京
2002

管道连接
3月进场
12
经纬仪
TDJ2
1
苏光
1997

设备找正
开工前进场
13
水准仪
S3
1
北京
1998

设备找正
开工前进场
14
潜水泵
21/2GL-6
2
徐州
2000
7.5

管沟排水
开工前进场
15
气动坡口机
GPJ-150
2
温州
2002

管道加工
3月进场
16
等离子切割机
G120-D
1
天冿
2002
5.5

加工制作
3月进场
17
电动试压泵
ZD-SY180/16
1
山西
2002
7.5
10Mpa
管道试压
4月进场
18
折排机

1

配母线
4月进场
19
弯管机

1
杭州
2004

弯电缆穿管
4月进场
20
手拉葫芦
10T
6
上海
2003

吊装设备、管道
3月进场
21
手拉葫芦
5T
10
上海
2003

吊装设备、管道
开工前进场
22
手拉葫芦
2T
10
上海
2003

吊装设备、管道
开工前进场
23
电脑烘箱
2YH-30
1
温州
2002
10
30
KW
烘焊条
开工前进场

5 .主要工程材料需用计划
序号
材　料
名　称
型号规格
单位
数　量
进　场　时　间
备　注
1
钢筋
据设计图纸
T

开工前
随工程进度
2
砌块（砖）
据设计图纸

主体施工时
随工程进度
3
焊丝
据设计图纸
T

施工全过程
随工程进度
4
砂子
中粗
m3

土建全过程
随工程进度
5
碎石
16～31.5mm
m3

土建全过程
随工程进度
6
水泥
42.5R
T

土建全过程
随工程进度
7
方木
50×100
m

开工前、后
随工程进度
8
木跳板
50厚
㎡

开工前、后
随工程进度
9
钢模板
定型组合
㎡

开工前、后
随工程进度
10
竹胶模板
定型成品
㎡

11
钢管
Φ48×3.5
T

开工前、后
随工程进度
12
管卡
十字
个

开工前、后
随工程进度
13
管卡
旋转
个

开工前、后
随工程进度
14
模板卡
U型
个

开工前、后
随工程进度
15
塑料膜

卷

砼施工完毕前
随工程进度
16
草袋
1×2m
个

砼施工完毕前
随工程进度
17
安全网

㎡

基础完工后
随工程进度
6 .施工现场平面布置
6.1 施工现场平面布置原则
6.1.1 施工场地临建设施的布置以项目标准化管理为目标，根据施工现场的条件及业主统一规划，以布置紧凑合理、符合工艺流程、方便施工、保证运输方便、尽量减少二次搬运为原则；
6.1.2 充分考虑各阶段的施工过程，做到前后照应，左右兼顾，封闭管理，以达到合理用地，节约用地的目的和文明施工的要求。尽量避开后续工程用地，包括地上、地下构筑物及电缆、给排水管路等。
6.1.3 总平面布置应满足安全生产、文明施工的要求,合理组织交通运输,提高施工质量,满足有关规程对安全消防、环保、防火、防爆等要求。
6.1.4 总平面布置做到分区明确,规划合理，避免和减少各功能区、各工序之间的相互干扰。
6.1.5 机械配置及力能供应充分考虑其负荷能力，合理确定其服务范围，做到既满足施工生产所需，又不产生力所能及的机械浪费。
6.2 施工现场平面布置图
详见附图1。
6.3 施工区域划分
根据济三电厂煤泥泵送系统改造项目工艺布置总平面布置图及本工程项目建、构筑物场区分布特点，厂外煤泥泵房为本工程建构筑物集中布置、施工区，将大临设施集中布置在厂外煤泥泵房东侧场地内位置。
6.4大型机械布设
(1)集中搅拌站布置在煤泥堆场东北侧，紧邻道路，内设两台砼JS500搅拌机，负责本工程砼的集中、统一供应。
(2)本项目工程混凝土水平运输采用机动翻斗车和混凝土运输罐车。
(3)厂外煤泥泵房采用Q315塔吊做为主体施工阶段垂直运输机械。
6.5 临建设施
本工程所有的临建设施均为平房，各种临建结构形式如下：
(1) 彩板活动房：用于办公室、会议值班室、工具房、仓库。采用砖基础、水泥地面、6cm厚夹心彩板墙体、塑钢门窗。
(2) 工作棚：用于钢筋棚、搅拌机棚、设备防护棚、铁件加工棚、木工房、机修间。采用砼独立基础、钢柱轻钢屋架，彩钢瓦屋面。
(3) 临时用地表
序号
用 途
面积(㎡)
位 置
需用时间(天)
1
搅拌站
400
煤泥堆场区域
7
2
水泥罐
30
3
石子堆场
600
4
砂子堆场
500
5
蓄水池
12
6
配电室
12
7
木工房
60
8
钢筋加工
800

原民警楼北侧
5
9
铁件加工
200
5
10
钢管模板堆场
600
10
11
仓库
135
原煤泥挡墙东侧
5
12
工具房
135
5
13
办公室
135
5
6.7 施工用电规划
6.7.1施工用电布置
施工用电由甲方提供的电源接入，在生产加工区设低压配电柜，通过总配电室内低压配电柜与生产加工区低压配电柜给现场用电设备供电。
搅拌站及砼输送泵等大型施工机械分别设置二级配电箱，由总配电室直接引出。
办公生活区及仓库用电，直接由总配电室引出。
6.7.2 临时用电的管理：
（1）临时用电电缆敷设：
该项目工程电缆敷设方式以埋地为主。
电缆与道路交叉处，穿钢套管保护，套管伸出路基每端2米，电缆埋地处每隔20米设走向标志。电缆接头处应绝缘良好，并采取防水措施，直埋电缆与建筑物道路、管道、热力设备等交叉和平行时间距应符合国家《建筑工程施工现场供用电安全规范》(GB50194)规定。低压电源采用三相五线制接线，所有配电箱均应有分级保护，电缆应严格参照所供应设备功率选取电缆直径。
（2）临时配电箱的安装及接地
各临时配电箱安装应牢固，主配电箱在进线处要做重复接地，各临时配电箱要有保护接地，各临时用电设备的外壳应有保护接地。
（3）施工现场临时用电应有专业人员负责，负责人员要熟悉安全用电制度，要经常检查配电箱的使用情况，使三相所接负荷尽量平衡，箱内开关设备正常运行；防止配电箱受外物猛烈撞击，雨、雪水的侵入；严禁他人私拉乱接用电设备。
6.8 施工用水
施工用水由原煤泥栈桥及厂内用水点分别接入，并敷设至现场各用水点。在搅拌站设置一个30立方蓄水池，主要提供砼搅拌用水及辅助消防用水。
6.8.1 水源选择及供水系统
（1）水源选择
供水水源直接接自甲方提供的水源位置，条件便利。
（2）供水系统布置
供水管道接至搅拌站蓄水池及现场消防栓和用水点，主干管沿东围墙西侧敷设。在靠近办公区及生产区各设一处消防栓，支管根据施工时现场实际需要确定具体敷设位置。
6.9 施工排水
基坑、建筑物、堆场、配电室、提升设备、集中供水点、水池周围挖200㎜宽临时排水沟汇至道路边排水沟。
生活区宿舍周围砌200㎜宽临时排水沟，雨水汇至道路边排水沟。
7. 施工进度计划
7.1工期目标
根据合同工期要求，结合本工程具体情况，并充分考虑施工季节对工期、质量的影响，总工期目标 天，2011 年 月 日开工，2011 年 月 日竣工。
7.2施工总控制计划
为了确保本项目工程工期的实现，便于对工程各阶段的工期进行控制，编制了总体进度控制计划，具体详见附图2。
7.3 施工阶段进度目标控制计划
根据总工期目标的要求，在施工进度安排中确定以下主要工期进度控制点：（工程开工日期为2011年 月 日，竣工日期：2011 年 月 日。）
7.3.1 工程时间：
（1）护卫室：
开工时间 2011年7月6日
结构完工 2011年8月31日
（2）厂外煤泥泵房
开工时间 2011年9月2日
结构完工 2011年11月20日
（3）厂内煤泥泵房
开工时间 2011年9月16日
结构完工 2011年10月30日
（4）厂外3#煤泥带延长部分及刮板机走廊
开工时间 2011年9月20日
结构完工 2011年11月20日
（5）煤泥挡墙及场地硬化
开工时间 2011年10月1日
结构完工 2011年10月30日
（6）设备安装进点时间 2011年11月30日
（7）联合试运时间 2011年12月15日～2011年12月30日
8 施工供图计划

序号
工程名称
要求到图日期
1
护卫室
2011年7月6日
2
厂外煤泥泵房
2011年8月31日
3
厂内煤泥泵房
2011年9月10日
4
厂外3#煤泥带延长部分及刮板机走廊
2011年9月15日
5
煤泥挡墙及场地硬化
2011年10月1日

第五章 主要施工方案
1. 施工测量
1.1 施工测量平面控制点的建立
1.1.1 施工坐标系统的确定
在设计总平面图上，建筑物多采用测量坐标系统表示，即标注建筑物主要特征点如角点、中心点的高斯平面坐标。若采用独立的施工坐标系统表示建筑物的平面位置，一般选择与建筑物轴线平行的方向为坐标轴，坐标原点虚设在总平面图东北角上，使所有建筑物坐标均为正值。
1.1.2 厂区控制点的建立
按施工规范要求建设单位应在厂区附近至少应提供三个平面控制点,这三个平面控制点可以是工程测量的一、二级小三角点，也可以是工程测量一、二级导线点，也可以是在此基础之上的加密点，总之要有足够的精度。
施工单位在施工放线之前，应首先对建设单位提供的控制点进行复测检查，检查无误后，根据建筑物的分布情况，进一步在场区范围内增设控制点，增设控制点的方法可用闭合导线和支导线的方法进行，导线测量可采用5秒级导线的技术要求进行测设；也可布设中心多边形边角网进行严密平差，再以此为基础沿设计道路布设闭合导线和支导线。场区控制点测设完成应由建设单位进一步确认后，方可使用。
1.1.3 场区控制点标桩埋设
施工控制测量的最终成果，必须在地面上精确的固定下来，因而要埋设稳定牢固的标桩。平面控制点标桩埋设应考虑到在施工和生产中能长期保存，不至于发生下沉和位移。标桩埋设不得浅于0.5M，冻土地区标桩的埋深不得浅于冻土以下0.5M。标桩顶面以高于地面设计高程0.3M为宜。
场区平面控制点可采用标桩型式。用直径30mm以上的粗钢筋，将上端磨平，在上面刻十字线作为标点，下端弯成钩形，将其浇灌于砼之中，桩顶尺寸为15cm×15cm,桩底尺寸与埋设深度根据具体情况而定。
1.2 高程控制点的建立
1.2.1 厂区高程控制测量的等级。
厂区高程控制网是采用三、四等水准测量的方法建立的。独立厂区的高程控制网应分两级布设。首级为Ⅲ等水准，其下用Ⅳ等水准加密。水准网的绝对高程应从附近的高级水准点引测并联系于网中某点上，作为推算高程的依据。
1.2.2 水准网的建立。
为检查水准点的稳定性，施工场地应至少建立三个水准基点，基点间距50～100m为宜，以Ⅲ等水准测定。每隔一定时间或发现有变动的可能时，应将所有水准点进行联测，以查明水准点是否发生变动。
1.2.3 水准点的埋设
各级水准点标桩要求牢固稳定。水准点可利用平面控制点，也可单独埋设，也可做在不可能发生沉降的永久建筑物上。
1.3 建筑物控制网测设
本工程以矩形控制网为例，其测设方法如下：
a．先根据施工控制点定出矩形控制网的主轴线，再以长轴线为基线定出一条短轴线，并进行方向改正，使纵横两轴线严格垂直，再以两轴线交点为起点，进行精密量距，以确定纵横轴线各端点位置。再在各端点安置经纬仪，定出以主轴线为对称轴的矩形。然后沿矩形各边分出其他各条轴线位置。矩形控制网的大小应根据施工场地具体情况而定，一般应使矩形控制网的矩形边框位于不受施工影响，且易于保护的地方。
b.矩形控制网建立后，应至少将两条纵横主轴线向建筑物两侧延长，并在各侧至少设三个护桩。
2 .土建主要分部分项工程施工方案
2.1 地基、基础工程施工
2.1.1 土方工程
2.1.1.1 降水
本项目工程中厂外煤泥泵房的埋深在-3.0m左右，均高于厂区一般地下水位（地下水一般在-3.0米位置），施工时主要考虑地表水、雨水，故施工中采用明沟和集水井降水的方法。在开挖基坑的四周，在四角及长边中部分别设一集水井，使地下水流汇集于集水井内，再用水泵将地下水抽排出基坑外。排水沟深度应始终保持比挖土面低0.4～0.5m ，并随基坑的挖深而挖深，集水井最终应比排水沟低1～1.5m。通过持续不断的抽排，使地下水位稳定的低于开挖基坑底0.5m，且基地表面保持干燥后，方可进行垫层施工，在基础施工完、未回填前，不得停止降水。
2.1.1.2 基坑开挖
本工程基础开挖采用机械开挖的方法，边坡坡度按1:0.67考虑，考虑双排脚手架工作面1.5m。机械挖至设计标高以上300mm后，由人工挖至设计标高，并提供完整的钎探资料。地基经有关部门验收后，方可进行下道工序的施工，对达不到设计要求的地基，必须经设计部门确定方案并办理变更手续后方可进行处理，同时办理地基隐蔽工程记录。挖出的土方用翻斗车均运至建设单位指定的地点堆放、运距1.6Km。
土方开挖时应注意保护测量控制定位桩、轴线桩、水准基桩，防止被挖土和运土机械设备碰撞、行驶破坏；基坑四周设排水沟和集水井，以防止雨水浸泡基坑和场地。
开挖完成后，四周设防水堤及防护拦杆，用钢管架组成，立杆间距2m，高1.2m, 设两道水平杆，并刷上白红相间的醒目标志。
现场准备足够多的塑料布，如遇大风雨雪天气，及时覆盖裸露的边坡。
2.1.1.3 土方回填
基础施工完毕经验收合格后，及时回填土方，为上部设备安装和主体结构的施工创造条件。
回填的土料首先考虑利用挖出的原土，并且土质符合要求，每层铺土厚度不超过300mm，分层夯实，回填的顺序按照砼的浇筑顺序，先施工的先回填。
回填管沟时，为防止管道中心线位移或损坏管道，应先用人工在管子周围夯实，并应沿管道两边同时进行，直至管顶 50cm 以上，在不损坏管道的情况下，方可采用机械回填和压实。
回填土方密实度的测定采用环刀取样的方法。
2.1.2基础钻孔灌注桩施工
2.1.2.1钻孔灌注桩工艺流程

测量放样

定位放线
护筒制作
埋设护筒

钻机就位

钻
