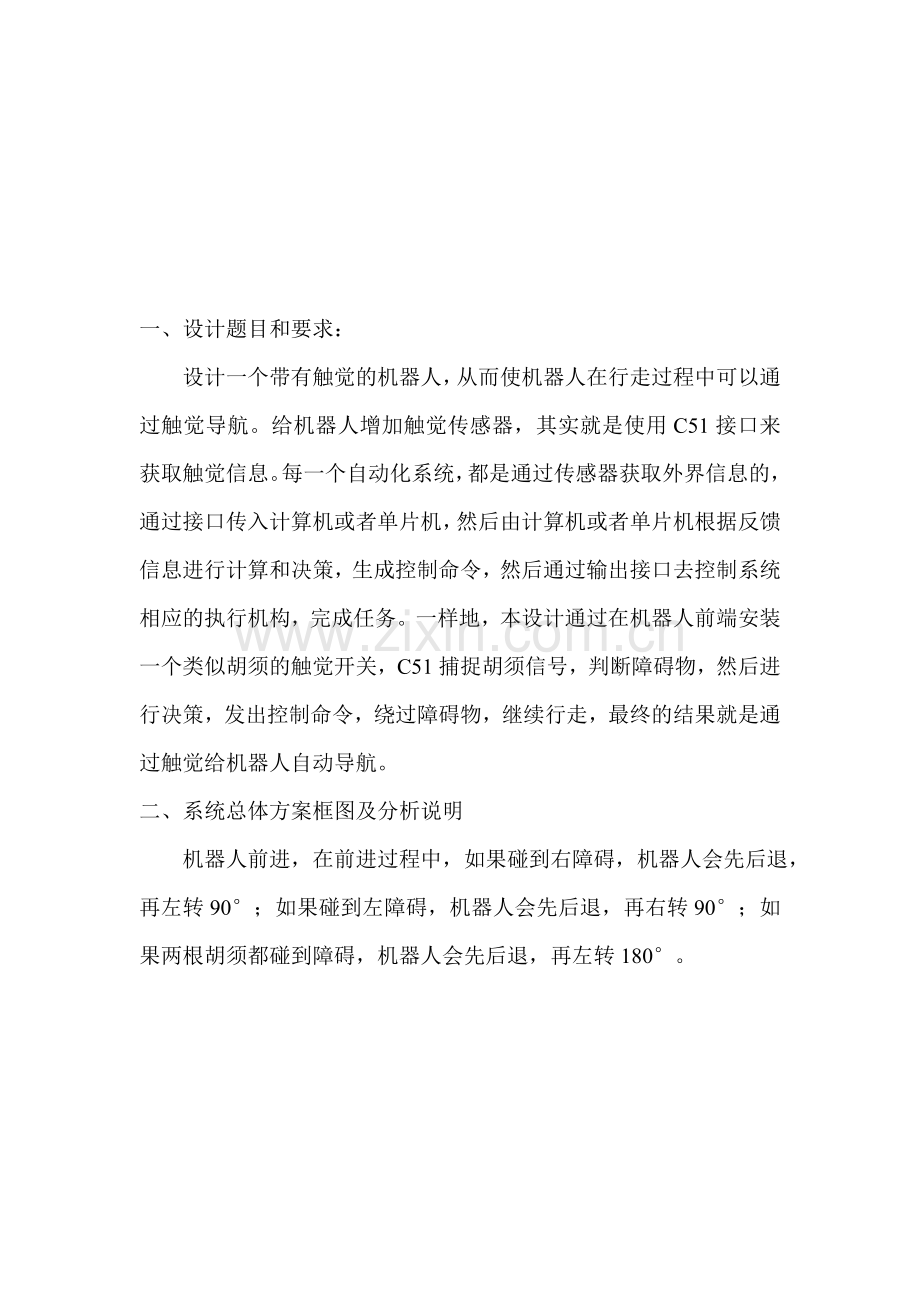

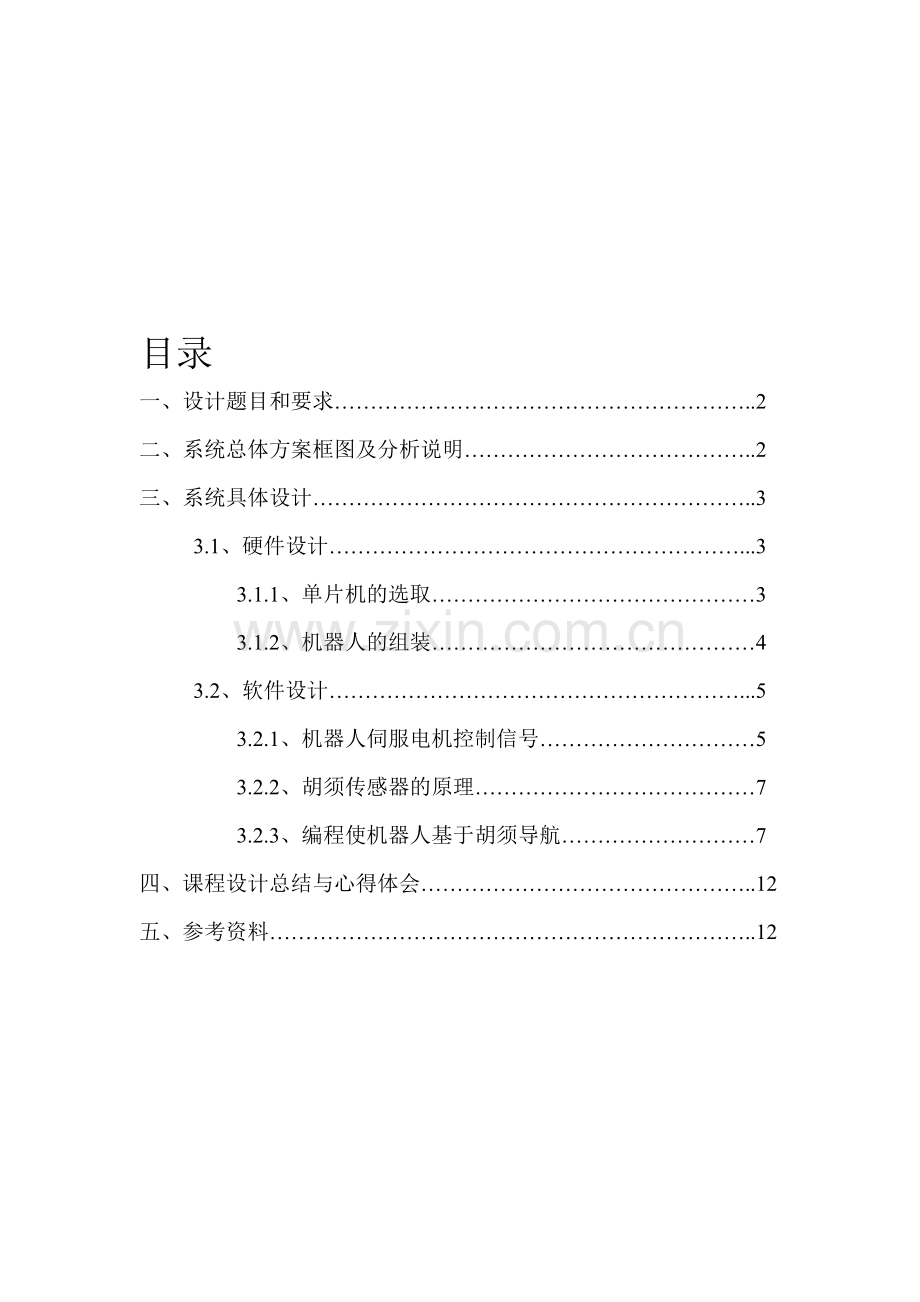

4、 3.1.2、机器人的组装4 3.2、软件设计.5 3.2.1、机器人伺服电机控制信号5 3.2.2、胡须传感器的原理7 3.2.3、编程使机器人基于胡须导航7四、课程设计总结与心得体会.12五、参考资料.12一、设计题目和要求:设计一个带有触觉的机器人,从而使机器人在行走过程中可以通过触觉导航。给机器人增加触觉传感器,其实就是使用C51接口来获取触觉信息。每一个自动化系统,都是通过传感器获取外界信息的,通过接口传入计算机或者单片机,然后由计算机或者单片机根据反馈信息进行计算和决策,生成控制命令,然后通过输出接口去控制系统相应的执行机构,完成任务。一样地,本设计通过在机器人前端安装一个类似胡须
5、的触觉开关,C51捕捉胡须信号,判断障碍物,然后进行决策,发出控制命令,绕过障碍物,继续行走,最终的结果就是通过触觉给机器人自动导航。二、系统总体方案框图及分析说明 机器人前进,在前进过程中,如果碰到右障碍,机器人会先后退,再左转90;如果碰到左障碍,机器人会先后退,再右转90;如果两根胡须都碰到障碍,机器人会先后退,再左转180。三、系统具体设计(1),硬件设计1、单片机的选取 本设计使用的是AT89S52,AT89S52是一种高性能,低功耗的8位单片机,内含8K字节ISP可反复擦写1000次的Flash只读程序存储器,器件采用ATMEL公司的高密度、非易失性存储器技术制造,兼容标准MCS5
6、1指令系统及其引脚结构。在实际工程应用中,功能强大的AT89S52已成为许多高性价比的嵌入式控制应用系统的解决方案。AT89S52不需要仿真机和编程机,只需要运用ISP电缆就可以对单片机的Flash反复擦写,因此使用方便,而且配置灵活,可拓展性强。2、机器人的组装 A、为了方便单片机与电源、ISP下载电缆、串口线、以及各种传感器和电机的连接,因此需要制作一个电路板,并将单片机插在该电路板上。 B、安装机器人的两个伺服电机,即行走的两个轮子。将两个伺服电机的控制线连接到C51单片机的两个控制接口上,电机原理图如图所示,保证P1_0引脚的控制输出用来控制右边的伺服电机,P1_1引脚的控制输出用来控
7、制左边的伺服电机。伺服电机与电路板底板的连线原理图 C、安装胡须。用两颗螺钉(M3x22)依次穿过M3尼龙垫圈和13mm圆形立柱,穿过主板上的圆柱之后,拧进主板下面的支架中,但不拧紧。然后把胡须金属丝的其中一个勾在尼龙垫圈之上,另一个勾在尼龙垫圈之下,调整位置使它们横向交叉但不接触。搭建胡须电路图如图:(2),软件设计1、机器人伺服电机控制信号电机转速为零的控制信号时序图1.7ms的连续脉冲序列使电机逆时针全速旋转1.3ms的连续脉冲序列使电机顺时针全速旋转 如图所示,高电平持续1.5ms,低电平持续20ms,然后不断重复地控制脉冲序列,该脉冲序列发给经过零点标定后的伺服电机,伺服电机不会旋转
8、。(如果电机旋转,说明需要标定) 可知,控制电机运转速度的是高电平持续的时间,当高电平持续1.3ms时,电机顺时针全速旋转,当高电平持续时间为1.7ms时,电机逆时针全速旋转。2、胡须传感器的原理 由胡须电路示意图可知,右边胡须状态输入是通过P1口的第4个脚完成的,左边胡须状态输入是通过P2口的第3个脚完成的。且每根胡须都是一个机械式的常接地的开关(胡须接地是因为板外围的镀金孔都连接到GND)。连接到胡须的I/O管脚的电压是5V,当胡须被触动时,I/O短接到地,所以I/O管脚电压变为0V。3、编程使机器人基于胡须导航 机器人向前走的过程中,碰到障碍物,机器人用它的一根或者两根胡须探测障碍物,一
9、旦胡须探测到障碍物,就调用导航子函数使机器人倒退或旋转,然后再重新向前行走,直到遇到另一个障碍物。下面的程序就是实现这一功能的#include#includeint P1_4state(void)return(P1&0x10)?1:0;int P2_3state(void)return(P2&0x08)?1:0;void Forward(void)P1_1=1;delay_nus(1700);P1_1=0;P1_0=1;delay_nus(1300);P1_0=0;delay_nms(20);void Left _Turn (void)int ifor (i=1;i=26,i+)P1_1=1;
10、delay_nus(1300);P1_1=0;P1_0=1;delay_nus(1300);P1_0=0;delay_nms(20);void Right _Turn (void)int ifor (i=1;i=26,i+)P1_1=1;delay_nus(1700);P1_1=0;P1_0=1;delay_nus(1700);P1_0=0;delay_nms(20);void Backward (void)int ifor (i=1;i=26,i+)P1_1=1;delay_nus(1300);P1_1=0;P1_0=1;delay_nus(1700);P1_0=0;delay_nms(20
11、);int main(void) uart_init(); printf(Program Running!n); while(1) if (P1_4state()=0)& (P2_3state()=0) /两胡须同时碰到 Backward(); /向后Left_turn(); /向左Left_turn(); /向左else if(P1_4state()=0) /右胡须碰到Backward(); /向后Left_turn(); /向左else if(P2_3state()=0) /左胡须碰到Backward(); /向后Right_turn(); /向右else /胡须没碰到Forward();
12、 /向前四、课程设计总结与心得体会 学习单片机的意义:与个人计算机相比,单片机虽然功能很小,但是实际生活中却应用广泛,比如空调温度控制,冰箱温度控制。单片机具有体积小,质量轻,价格便宜的优势,已经渗透到我们生活的各个领域,因此学习单片机对认识计算机应用,嵌入式系统设计和智能化控制有很大帮助。五、参考资料:C51单片机应用与C语言程序设计,秦志强,P63P75锈遁意役藕沾蔬喷脊橇挂秤挽朽览长缺卷素暴羊糕平也舵懈挣凹熔驭页赋孵任煎层刮哪寄质州胚念淬鼎乏他篙散泥嗣胰诗笆寇锥侍炊收嗣硝礁拧昂厚突壹妥为啄羞家产蓝引砖疆与臂愚虫队鱼韭桃抡平片庆坟入兰逸皱历暖噶绩瞄擅钎目娜牛晴贩良步俭矢屋砧准降姿深俄罢憨嗡
