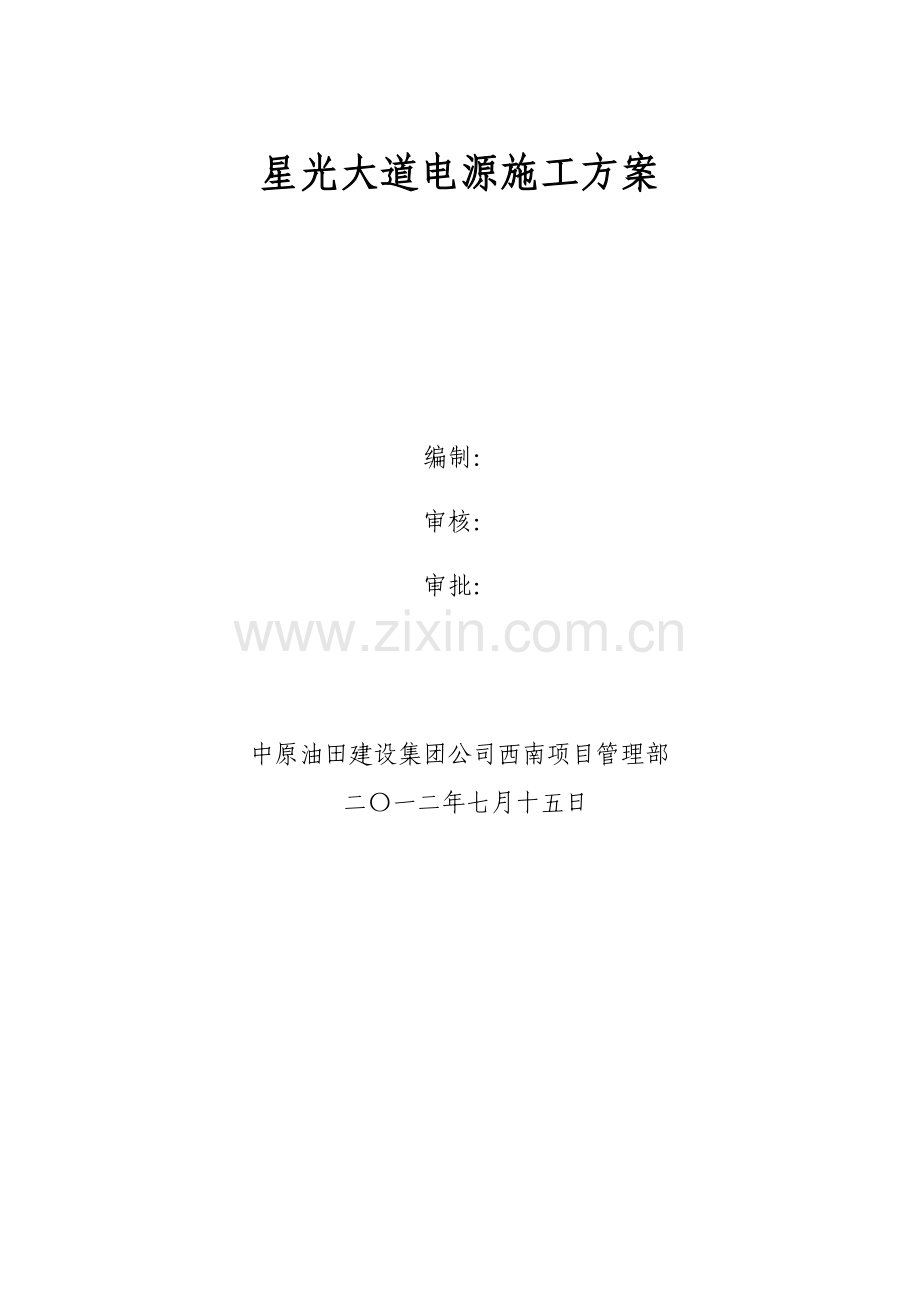

星光大道电源施工方案

编制：
审核：
审批：

中原油田建设集团公司西南项目管理部
二〇一二年七月十五日

目 录
一、工程概况 3
二、编制依据 3
三、施工方案 4
3.1配电箱布置示意图 4
3.2电缆走向图 4
3.3配电箱及电缆选型 5
3.4接地网的布置 7
四、主要工作量 7
五、HSE措施 8
5.1 HSE管理方针 8
5.2 HSE管理目标 9
5.3 HSE组织机构图 9
5.4安全防范措施 9
5.5主要工种、工序施工安全措施 11
5.6事故管理 14
5.7HSE信息管理 15
5.8HSE应急预案 15
5.9奖励与处罚 18
5.10 拟投入的HSE费用 18

星光大道电源施工方案
一、工程概况
2012年7月22日星光大道来临普光气田进行演出，我单位承揽本次星光大道电源工程，该电源工程共包括两部分，一部分从川气东送首站进行送电，另一部分从净化厂进行送电，主要为星光大道舞台、灯光台及附属设施提供电源。由于星光大道光临普光地区，我单位领导及其重视这次演出，成立专门领导小组进行督促、监督，保证本次演出安全可靠。
二、编制依据
1、<<低压配电设计规范>> GB50054-95
2、<<供配电系统设计规范>> GB50052-2009
3、<<石油天然气工程设计防火规范>>GB50183-2004
4、<<建筑物防雷设计规范>> GB50057-94 (2000年版)
5、<<电力工程电缆设计规范>> GB50217-2007
6、<<建筑照明设计标准>> GB50034-2004
7、<<通用用电设备配电设计标准>> GB50055-93
8、<<爆炸和火灾危险环境电力装置设计规范>>GB50058-92
9、<<石油设施电气设备安装区域一级、0区、1区和2区区域划分推荐作法>>SY/T6671-2006
10、2012年7月15日现场交底及我单位多年来同等地区施工经验编制。
三、施工方案
3.1配电箱布置示意图

3.2电缆走向图
说明：本工程共设置配电箱九处（1#-9#），五处（1#-5#）有川气东送首站低压配电室内接出，四处（6#-9#）有普光气田净化厂一联合维修配电箱接出。1#配电箱、2#配电箱分别为星光大道及百姓舞台侧面供电，3#配电箱、4#配电箱分别为观众席后面面光架供电，5#配电箱为5个野营房空调及日光灯供电，6#-9#为舞台后侧日光灯供电。
3.3配电箱及电缆选型
3.3.1配电箱选型
经与星光大道人员结合，各配电箱处功率如下：
1#配电柜功率500kw，2#配电柜功率500kw；
3#配电箱功率125kw，4#配电箱功率125kw；
5#配电箱功率50kw；
6#配电箱功率200kw，7#配电箱功率200kw；
8#配电箱功率200kw，9#配电箱功率200kw；
配电箱型号选择如下：
1#（2#）配电箱选择：XL-21（改）配电柜，内部构件（1000A电动断路器1套、400A断路器2个）；
3#（4#）配电箱选择：600*500*250配电箱，内部构件（250A断路器2个）；
5#配电箱选择：400*400*200配电箱，内部构件（100A断路器2个）；
6#（7#、8#、9#）配电箱选择：600*500*250配电箱，内部构件（400A断路器1个）；
3.3.2电缆选型
根据配电箱的功率及型号选择相应的电缆，为了保证演出安全，所有电缆考虑重复接地，考虑电力电缆为临时使用所有电缆考虑明敷，根据电力电缆选型手册如下：

从川气东送首站低压配电室内至1#、2#配电箱所用电力电缆电流应该为1000A，我方选用双根240mm2型号的电力电缆载流量满足要求，选用电力电缆型号：YJV 4*240+1*120；
从1#、2#配电箱至3#、4#配电箱所用电力电缆电流应该为250A，我方选用单根95mm2型号的电力电缆载流量满足要求，选用电力电缆型号：YJV 4*95+1*50；
从1#配电箱至5#配电箱所用电力电缆电流应该为100A，我方选用单根95mm2型号的电力电缆载流量满足要求，选用电力电缆型号：YJV 4*25+1*10；
从净化厂一联合至6#、7#、8#、9#配电箱所用电力电缆电流应该为400A，我方选用单根120mm2型号的电力电缆载流量满足要求，选用电力电缆型号：YJV 4*120+1*50；
3.4接地网的布置
接地网采用镀锌扁铁-40X4进行环绕，并安装接地模块（GJ-ML300）8块，舞台处脚手架采用镀锌扁铁-40X4与接地网相连，净化厂处脚手架单个采用8块接地模块与架杆相连，保证接地安全、可靠。所有接地扁铁、接地模块必须直埋，埋设深度大于0.75m。
四、主要工作量
序号
名称
规格及型号
单位
数量
备注
1
电力电缆
YJV4*240+1*120
m
1540

2
配套热缩电缆五指套
4*240+1*120
个
8

3
挂锡接线鼻子
240
个
32

4
挂锡接线鼻子
120
个
32

5
螺栓
￠18
个
8

6
螺栓
￠16
个
24

7
配电柜
XL-21（改）
套
2

8
电动断路器（带附件）
1000A
套
2

9
断路器
400A
个
4

10
电力电缆
YJV 4*95+1*50
m
180

11
配套热缩电缆五指套
4*95+1*50
个
4

12
挂锡接线鼻子
95
个
16

13
挂锡接线鼻子
50
个
16

14
配电箱
600*500*250
个
2

15
断路器
250A
个
4

16
电力电缆
YJV 4*120+1*50
m
1850

17
配套热缩电缆四指套
4*120+1*50
个
6

18
挂锡接线鼻子
120
个
24

19
配电箱
600*500*250
个
4

20
断路器
400A
个
4

21
电力电缆
YJV 3*25+1*10
m
50

22
配电箱
400*400*200
个
1

23
断路器
100A
个
1

24
高效接地模块
GJ-ML300
块
24

25
镀锌扁钢
-40X4
m
720

26
接地线
10m2
m
200

27
槽钢
【8
m
64
净化厂、首站过路保护电缆使用
五、HSE措施
5.1 HSE管理方针
“安全第一、预防为主；全员动手、综合管理；改善环境、保护健康；科学管理、持续发展。”为本工程的HSE管理方针。
5.2 HSE管理目标
死亡事故为零，重伤事故为零，追求最大限度的不发生事故、不损害人身健康、不坡坏环境。
5.3 HSE组织机构图
江华
组长：王守鸿

连献敏
HSE监督官：韩坤德
现场管理人员
习超
施工人员
HSE资料管理
副组长：张建峰

5.4安全防范措施
5.4.1安全防范
1）作业机组除设置一名专职安全员外，每个作业面另设置一名专职警戒通讯人员。
2）安全人员应配备通讯工具（对讲机）、急救箱和便携式氧气瓶等救助器材。
3）施工前对机组长和安全人员进行培训，了解现场内施工的风险和应急对策。
4）对全体施工人员进行安全培训，至少应包括下列内容：
① 现场条件、工作性质和工作范围。
② 各种规程、警告和应急办法。
③ 各种安全器材的用途，功能以及使用方法。
④ 人身保护用品的使用与保管。
5.4.2 安全措施
1）一般要求：
① 施工人员进入现场要按规定穿戴劳动保护用品。
② 设置必要的警示标志，照明系统良好，各作业面配置2台应急灯以备用。
③ 各岗位人员必须遵守有关安全操作规程，严禁违章指挥和违章作业。
2）用电安全措施
① 现场所有的供电线路设施应由专业电工负责安装敷设。
②供电线路应尽量在站场墙边进行敷设，对穿路时应加以防护措施进行防护。
③ 各种配电箱、插座不得直接放在地上，并喷涂红色危险标志。
④ 各种电动工具使用之前均应由电工进行检查，并装设漏电保护装置。
⑤ 全员培训触电急救措施。
3）防火安全措施
① 施工作业平台配备防火沙、消防锹、消防桶、灭火器等防火器材，每个作业面配备两只手提式干粉灭器。
②氧气瓶、乙炔瓶以及液化气瓶与作业面的间距要符合安全规定。
③对于易燃物品加强管理，不能随意丢弃和堆放。
5.4.3 应急反应计划
根据项目的应急反应计划，编制现场施工的应急反应计划。针对本次施工的特点，对火灾、触电等人身伤害等事故制定可行的应急计划，并组织全面培训。
5.5主要工种、工序施工安全措施
在施工期间，特殊工种必须做到持证上岗。在施工中要严格执行各项安全规章制度，必须穿戴并正确使用劳动保护用品。
5.5.1电焊作业
1)电焊机、活动电站的一次接线应由专职电工操作，二次接线可由电焊工进行。电焊机应完好，罩盖、壳、仪表等不得缺损。二次接线应该用容量足够的橡胶套电缆，绝缘良好。焊工肢体和身体其它外露部分，不得接触二次回路导体。焊机空载电压较高时，焊工要隔离绝缘。电焊机、活动电站的外壳应接地或接零。
2)防护用工作服、帽、面罩、鞋盖、手套、鞋应干燥，面罩不漏光；钮扣要扣齐，脚盖应扎在裤筒里，上衣不应束在腰里，以免接存飞溅的焊渣。
3)在地面上或沟中作业时，检查管材垫墩、沟壁是否有松动、塌方的可能，必要时应采取措施，以保安全。
4)电焊机、活动电站的检修、改接二次线必须切断电源。推拉闸刀开关时，必须戴绝缘手套，同时头部要偏斜，以防被弧光灼伤。
5)在狭窄环境作业时，应加强通风、防暑、防中毒、防触电，外部必须有人监护，还应轮换外出休息，呼吸新鲜空气。
6)电焊工要有相应的资格证，要严格遵守电气安全技术规程。
7)停止作业应随即断电，焊钳应放在安全地方，严禁短路或接地、接零。
8）焊接电缆（引线）应吊在高处，避免移动设备的挂扯。若不能挂起，电缆应铺设在通道上的一侧；在电缆横穿道路的地方，应可能应挂起来，或置于地上，用能承载重物的保护性覆盖物盖住。
9）应设置关闭焊接设备的开关，建议设在靠近焊接设备的附近。
5.5.2气焊（气割）作业
1）工作前应检查工具设备，确认安全后，方准作业。
2）搬运氧、乙炔气瓶时，严禁摔、碰、撞击。装卸氧气表和试风时，要避开人，乙炔气瓶使用前要直立15分钟后方可使用。
3）氧气瓶、乙炔发生器的放置应避开输电线路垂直下方；氧、乙炔瓶距明火不小于10m，氧气瓶与乙炔发生器间距应大于10m，氧气瓶与乙炔瓶距离应大于5m。
4）氧气瓶搬运及储存必须加盖。氧气减压阀应可靠、有效，氧气表应经校验合格。
5）氧气瓶应按规定定期检验，没有检验牌印的不得使用。气带胶管长度应大于10m，氧气管应用红色管，乙炔管用绿色或黑色管，且不得接触油类。装过油类或修补过的胶管不得使用。
5.5.3材料拉运作业
1）参与拉运的机械设备要定期进行性能状况检查，特别是供油系统和润滑系统，以满足特殊环境施工安全的需要。
2）严格执行车辆安全操作规定，严禁疲劳驾驶、野蛮驾驶，做到安全行车，文明驾驶。
5.5.4 电工作业
从事电工工作的作业人员必须经专门培训，取得电业部门或劳动部门颁发的操作证，并持证上岗。作业前必须对所使用的工具和防护用品进行检查，确认性能可靠，符合要求。对电气线路进行维修时，作业前必须执行“停电、检电、挂接地线”的规定，并在开关处挂“有人作业，禁止合闸”的标志牌。作业时必须有人监护。工地临时电气线路和电气设备应有可靠的保护措施；电线跨越道路必须架空通过。电工作业结束后应进行检查，不得留有隐患；线路送电前必须通知用电单位或个人。
5.5.5交通安全管理
驾驶员出车前需仔细检查车辆，特别是车辆刹车系统，检查确认安全后方可上路。 驾驶员必须有驾驶证，车辆要有行驶证，手续齐全并随车携带方可上路。驾驶员不得将车辆交给他人驾驶，严禁私人教练他人驾驶。驾驶的机动车辆必须技术状况良好，证照齐全，经调度同意方可出车。严格遵守交通规则，严禁超限行驶，严禁酒后驾驶和疲劳驾驶。车辆应备有灭火器、安全带、备用轮胎、工具箱等。
5.6事故管理
1）事故预防
A 在HSE教育培训的基础上，对全体员工进行危险告知，让员工了解危害所在，作业时，遵守安全操作规程，采取相应的防护措施，并适时进行HSE技能培训与训练。
B 按照要求，为员工提供符合标准的个人防护用品、用具以及防护装备。
2) 事故报告和调查
A 发生人身伤害事故，要立即组织抢救伤员，并采取必要措施，防止事态扩大。
B 按照事故报告程序，及时向项目经理、安全负责人和上级有关部门报告事故情况。
C 事故的调查处理坚持“四不放过”的原则，认真执行公司《事故管理规定》。
5.7HSE信息管理
1)项目部建立有效的信息交流机制，确保与HSE管理有关的信息、资源能够得到充分利用。
2) HSE管理的信息主要内容是：
当地政府、建设方、监理方、和上级有关部门以及公司有关HSE管理的规章制度与要求、会议纪要、指令、隐患整改通知单等。
3) HSE管理的内外部信息由HSE监督员收集整理，安全负责人统一向上级管理部门汇报。
4) HSE管理的信息实行逐级向下传达，直至每一位员工，并确保信息传达的时效性和有效性。
5.8HSE应急预案
5.8.1工程施工特点，风险识别、评价如下：
风险识别与评价
序号
作业
活动
工序
危险源
风险危害
是否重大风险
1
电缆敷设
轻微
一般
重大
材料拉运
装卸电缆等过程中伤人
设备损害事故
人身伤害
设备损坏

电缆敷设
电缆敷设过程中砸伤人
人身伤害

2
配电箱接线
配电箱安装
砸伤人
人身伤害
√

接线
触电事故
人身伤害

√
3
接地网安装
焊接
设备伤人
人身伤害
√

电气焊烧伤、烫伤、灼伤
人身伤害
√

触电事故
人身伤害
√

安装
高处坠物
人身伤害
√

配制底漆烫伤
人身伤害
√

通过风险识别、评价，确定以下目标为该工程的重大危险源：1、接线过程中触电事故造成人身伤亡；2、进行接地网安装时高处坠物人身伤亡。
6.8.2职责及要求
1)在突发事件发生时，要统一指挥，分工负责，确保高效、准确有序地采取应急行动，控制灾害和事故的扩大，及时补救，最大限度地减少损失。
2)在抢救过程中，要以抢救员工生命、防止事故扩大为第一位，第二是保护环境防止污染，第三是抢救生产物资、设施及恢复生产。
6.8.3、应急组织机构
项目部应急指挥中心
物资供应系统
交通运输系统
抢险突击队
现场应急指挥小组
通信系统

项目部应急领导小组人员
组 长：王守鸿
副组长：张建峰、韩坤德
组 员：连献敏、习超、江华
6.8.4职责
1)现场应急指挥
施工现场发生危险，工程负责人有权调动项目部所有财物和人力，并向监理及业主报告情况 ，接收信息保留记录;
技术负责人指挥应急小组成员采取应急措施，负责现场人员疏散的现场保护；
技术负责设备及材料抢救和查明隐患原因，及时消除或控制隐患，使事故降低到最低点;
紧急情况结束后通知有关各方、收集事件报告供调查的研究。
2)HSE监督员
A检查控制点并分析形式；
B检查应急联系电话和信息传递渠道是否正确、畅通；
C监督现场HSE监督和应急小组的工作；D对紧急情况提出建议。
3)应急小组
A紧急赶赴事故现场；
B听从组长和现场领导的指挥；
C征求现场HSE监督的建议；
6.8.5 报警、通讯联络方式
序号
职务
姓名
联络电话
备注
1
经理
王守鸿
18782875371

2
副经理
张建峰额
15181806158

3
副经理
韩坤德
13659066039

4
医院

120

5
消防

119

6
交通事故

122

5.9奖励与处罚
5.9.1对遵守各项HSE管理规定和HSE管理措施，制止违章，消除隐患的有功单位和人员，由项目部给予奖励和表扬；
5.9.2对违反或不遵守有关HSE管理规定和相应HSE管理措施的个人，应进行批评教育、责令限期整改；情节严重的，除给予必要的经济处罚外，还应采取清退处理。
5.10 拟投入的HSE费用
项目部成立后应设立专门的款项用于与HSE有关的费用支出，该款项的数额应与项目部人员和设备的规模相匹配。该款项应严格管理，专款专用，根据批准的计划由专人负责把关。实际支出的HSE费用要分类分科目计入工程成本。
