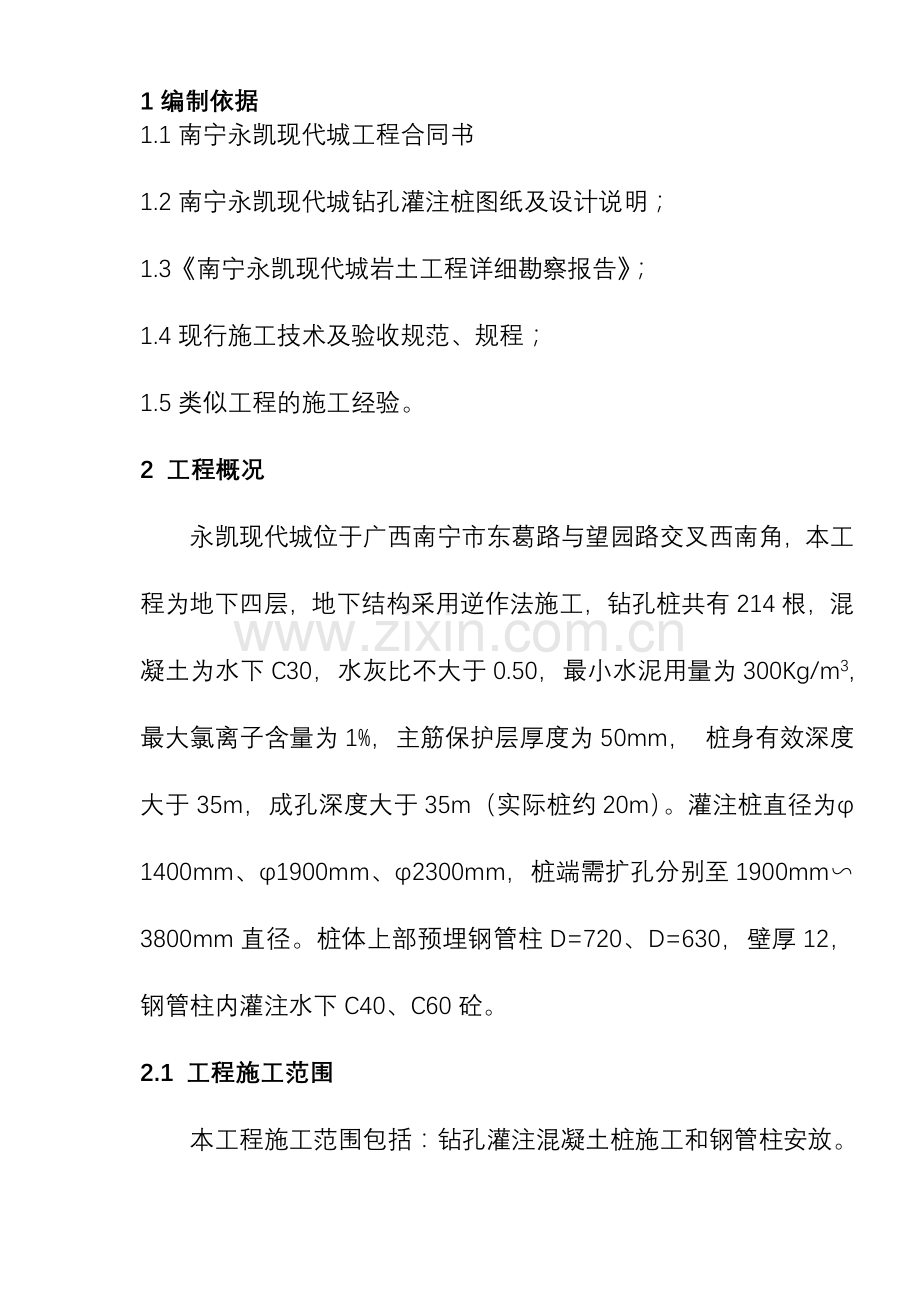

1编制依据
1.1南宁永凯现代城工程合同书
1.2南宁永凯现代城钻孔灌注桩图纸及设计说明；
1.3《南宁永凯现代城岩土工程详细勘察报告》；
1.4现行施工技术及验收规范、规程；
1.5类似工程的施工经验。
2 工程概况
永凯现代城位于广西南宁市东葛路与望园路交叉西南角，本工程为地下四层，地下结构采用逆作法施工，钻孔桩共有214根，混凝土为水下C30，水灰比不大于0.50，最小水泥用量为300Kg/m3,最大氯离子含量为1%，主筋保护层厚度为50mm， 桩身有效深度大于35m，成孔深度大于35m（实际桩约20m）。灌注桩直径为φ1400mm、φ1900mm、φ2300mm，桩端需扩孔分别至1900mm∽3800mm直径。桩体上部预埋钢管柱D=720、D=630，壁厚12，钢管柱内灌注水下C40、C60砼。
2.1 工程施工范围
本工程施工范围包括：钻孔灌注混凝土桩施工和钢管柱安放。

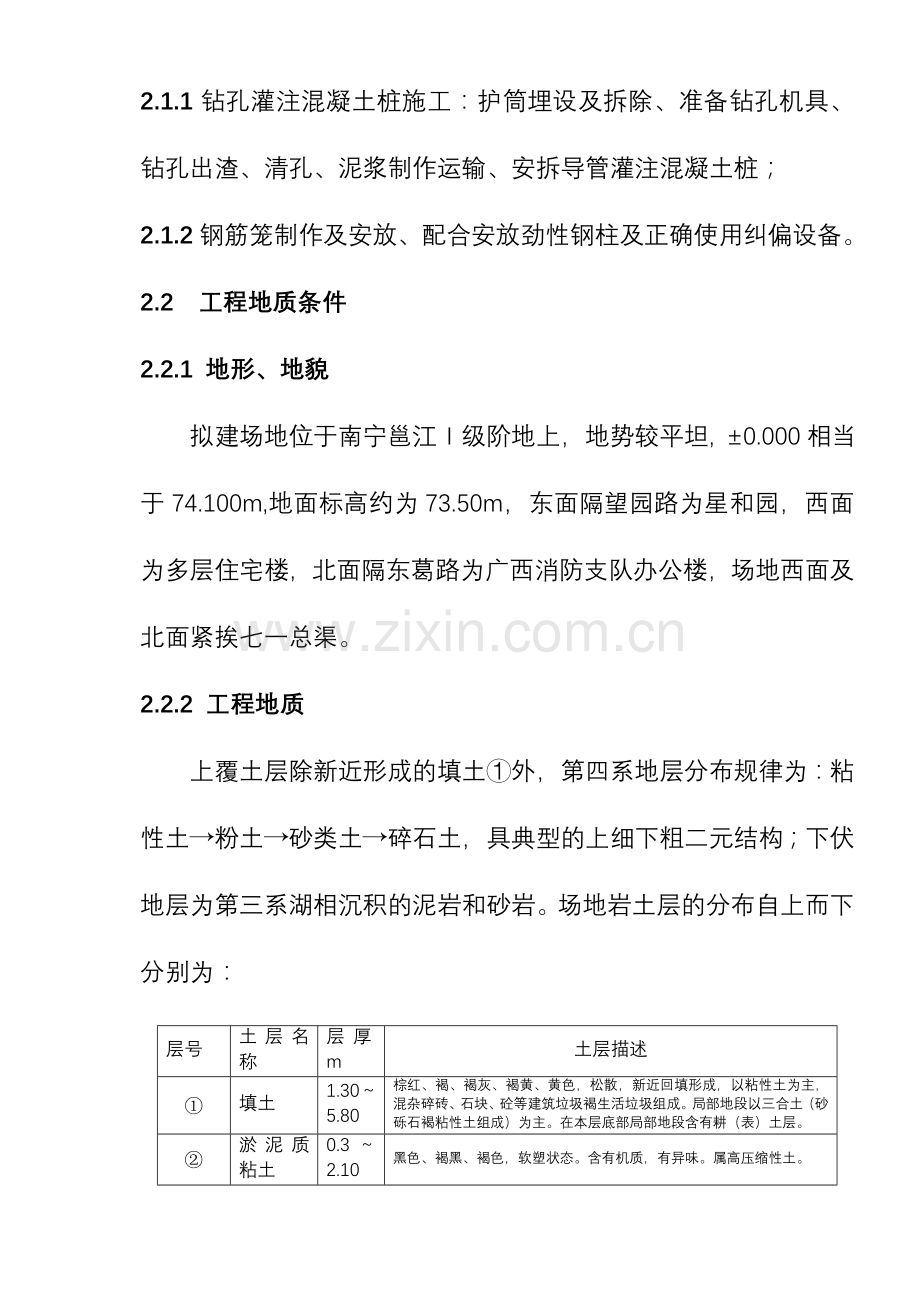

2.1.1钻孔灌注混凝土桩施工：护筒埋设及拆除、准备钻孔机具、钻孔出渣、清孔、泥浆制作运输、安拆导管灌注混凝土桩；
2.1.2钢筋笼制作及安放、配合安放劲性钢柱及正确使用纠偏设备。
2.2 工程地质条件
2.2.1 地形、地貌
拟建场地位于南宁邕江Ⅰ级阶地上，地势较平坦, ±0.000相当于74.100m,地面标高约为73.50m，东面隔望园路为星和园，西面为多层住宅楼，北面隔东葛路为广西消防支队办公楼，场地西面及北面紧挨七一总渠。
2.2.2 工程地质
上覆土层除新近形成的填土①外，第四系地层分布规律为：粘性土→粉土→砂类土→碎石土，具典型的上细下粗二元结构；下伏地层为第三系湖相沉积的泥岩和砂岩。场地岩土层的分布自上而下分别为：
层号
土层名称
层厚m
土层描述
①
填土
1.30～5.80
棕红、褐、褐灰、褐黄、黄色，松散，新近回填形成，以粘性土为主，混杂碎砖、石块、砼等建筑垃圾褐生活垃圾组成。局部地段以三合土（砂砾石褐粘性土组成）为主。在本层底部局部地段含有耕（表）土层。
②
淤泥质粘土
0.3～2.10
黑色、褐黑、褐色，软塑状态。含有机质，有异味。属高压缩性土。
③
粘土
1.8
黄褐、灰黄、灰白色，可塑状。为后期形成，仅见于3号孔地段。无振摇反应，切口光滑，高干强度，高韧性。属中等偏高压缩性土。
④
粉质粘土
1.4～1.5
褐黑色，软塑状。土中夹有少量朽木，为后期形成，仅见于3号孔及补2号孔地段，无振摇反应，切口稍有光滑，中等干强度，中等韧性。属高压缩性土。
⑤1
粘土
0.40～6.50
棕红、褐黄、黄色，硬塑～坚硬状，土中有灰白色斑状结构。含有铁、锰质氧化物，无振摇反应，切口光滑，高干强度，高韧性、除在3、38～41和J6、J7、J18号孔缺失外，真个场地均有分布。属中等偏低压缩性土。
⑤2
粘土
0.80～4.50
灰、灰黄、褐黄色，可塑～硬塑状。含少量铁、锰质氧化物、无振摇反应，切口光滑，高干强度，高韧性，土层分布不均，属中等压缩性土。
⑥1
粉质粘土
0.80～4.70
棕黄、褐黄、黄色，可塑～硬塑状。含有铁锰质氧化物及少量粉砂，局部夹有粘土薄层。无振摇反应，切口稍有光滑，中等干强度，中等韧性。除J1、J2、J3、J13、J16、J17、J18、3、24、37号孔缺失外其余钻孔地段均有分布。属中等压缩性土。
⑥2
粉质粘土
0.90～6.50
棕黄、褐黄、黄色，可塑～软塑状。含有铁、锰质氧化物及粉砂，个别地段其粘性较好。无振摇反应，切口稍有光滑，中等干强度，中等韧性。见于L1、L2、L4、L6、L8、L10～L13、L19、1、16孔地段，属中等偏高压缩性土。
⑦
粉 土
1.00～10.20
褐黄、灰黄、灰色，松散～稍密。很湿～饱和。本层局部地段夹有粉质粘土薄层与朽木碎屑，局部含有较多粉砂，粉砂含量极不均一。振摇反应中等，无光泽反应，底干强度，底韧性。根据土工试验结果，其粘粒粒径<0.005mm的含量为17.9～28.0％，平均为21.5％。属中等压缩性土

粉细砂
0.09～9.20
灰、深灰色，松散～稍密，饱和。局部地段夹有粉质粘土等，本层与粉土⑦层没有明显的分界线。根据室内土工试验结果，其粘粒粒径<0.005mm的含量为10.5~23.0%，平均值为15.9％。层厚0.90～9.20m。属中等压缩性土。

中粗砂
1.00～5.10
灰、深灰色，松散～稍密，饱和。成份为石英、硅质岩。粒径在0.2cm以上的含量的约占5％左右，本层分布不均，属中等压缩性土。

砾砂
1.10～2.30
灰色，稍密～中密，饱和，成份为石英、硅质岩等，粒径在0.5cm以上的含量约占15％。属低压缩性土。

圆砾
1.00～10.80
灰白、灰黄色，稍密～中密，饱和。主要成份为石英、硅质岩等，粒径在0.5cm以上的含量占15％，呈亚圆形状。本层分布不均，厚薄不一，在1、8、J1、J19号地段缺失。属低压缩性土。
1
泥岩
0.50～5.10
灰色、青灰色，硬塑～坚硬状。岩层中有钙铁胶结物，与粉砂质泥岩、粉砂岩呈互层状产出，为第三系岩层，属半胶结状，为极软岩，岩体完整，岩体基本质量等级为V级。
2
泥岩
2.60～10.00
灰色、青灰色，坚硬状。岩层中有钙铁胶结物，与粉砂质泥岩、粉砂呈互层状产出。为第三系岩层，属半胶结状态，为极软岩，岩体完整，岩体基本质量等级为V级。
1
粉砂质泥岩
2.50～11.70
灰褐黄色，坚硬状。岩层中改制胶结，局部胶结成层状，本层与泥岩、粉砂岩、泥煤呈互层状产出。为第三系岩层，呈半胶结状态，为极软岩，岩体完整，单轴饱和抗亚强度1.27～1.59Mpa，岩体基本质量登记为V级。
2
粉砂质泥岩
1.70～22.60
灰褐黄色，坚硬状。岩层中有钙质胶结，局部胶结成层状，本层与泥岩、粉砂岩、泥煤呈互层状产出，为第三系岩层，呈半胶结状态，为极软岩～软岩，岩体完整，单轴饱和抗压强度18.1～21.6Mpa，单轴天然状抗压强度1.47～12.1Mpa，岩体基本质量等级为V级。强度差异较大。

泥煤
0.50～2.00
褐灰、褐黑色、硬塑状。分布于泥岩、粉砂质泥岩、粉砂岩中，呈透镜体状产出，主要分布于场地的中西部地段。局部为煤块，本层遇水极易软化。

粉砂岩
0.80～6.60
灰黄、黄色，坚硬状。粒状结构，局部有钙、铁质胶结薄层。本层遇水极易软化，与前述岩层呈互层状或透镜体状产出，为第三系岩层，属半胶结状态，属极软岩，岩体完整，岩体基本质量等级为V级。
根据含水层在地质剖面中所处的位置及受隔水层或相对隔水层限制的情况，在场地内有两层地下水。第一层地下水主要赋存于填土中，属上层滞水。该层地下水量贫乏，主要由大气降雨及生活废水补给。水位埋深与填土层的厚度有关，初见水位标高在68.36～72.36m之间，静止水位标高在68.88～72.97m左右。第二层地下水主要赋存于粉土、粉细砂、中粗砂、砾砂、圆砾中，属孔隙潜水，水量丰富，稍具承压性，与邕江河水有水力联系。初见水位标高在65.47～66.10之间，稳定水位标高在64.78～67.16m。该层地下水位受邕江水位高低影响而变化，升降幅度约3.0m。
2.3 主要工程量
本工程设计主要工程量见“表2.3 ”
表2.3 主要工程实物量表
序号
内容
单位
数量
备注
1
钻孔
m3
12160.00

2
水下砼
m3
6080.00

3
钢筋笼制作安放
t
450

4
钢管柱
t
918

6
入岩
m3
4052.8

7
钻孔灌注桩
根
214

3 管理目标
序号
内 容
目 标
1
工期目标
总工期110日历天
2
质量目标
一次验收合格率100%
3
安全目标
重伤以上伤亡事故为零，无机械事故，无重大交通事故，轻伤率控制在1‰以内；
4
文明施工及环境
争创文明工地，对泥浆、废水及弃土等实行有效控制，不对环境造成污染；
5
综合治理工作目
杜绝火灾事故、刑事治安案件；
4施工策划
4.1工程施工难点
4.1.1钻孔桩穿过砾砂、圆砾至泥岩或粉砂质泥岩。
4.1.2粉土、粉细砂、中粗砂、砾砂、圆砾中的第二层地下水，水量丰富，稍具承压性，与邕江河水有水力联系。因此在钻孔桩施工中，需采取针对性措施，及时填补和置换泥浆，防止泥浆流失，保证孔壁稳定。
4.1.3在粉砂岩及粉质泥岩地层中进行桩底扩孔工艺施工，这将对钻孔成孔及扩孔施工中的钻进速度、钻压等钻进参数有一定的要求，从而对钻机性能、钻杆的抗扭性也提出了很高的要求。
4.1.4在倾斜岩面结合部钻进时，可能造成溜孔现象而影响钻孔垂直度，因此钻进时需采取针对性措施，即控制进尺深度，以最低档1档钻进。
4.1.5在钻孔桩内预埋φ630、φ720的钢管，且垂直度要求在1/500以内，控制较为困难，对工艺要求较高。
4.1.6工期紧、工程量大,在连续墙施工期间，灌注桩必须24小时连续倒班作业，确保工期目标。
4.2主要施工方法策划
4.2.1钻孔灌注桩主要施工方法策划
1）根据桩径的不同规格，加工一定数量的护筒，人工挖出护筒埋设的孔，采用吊车进行护筒安装、定位。
2）本工程成孔地层条件复杂，施工工艺要求较高。根据本工程的实际情况，在钻孔时采用正循环钻进成孔，在扩孔时采用反循环，孔深达到设计要求后提出钻具更换扩孔钻头，按要求进行扩孔施工，扩孔完毕采用反循环第一次清孔，清孔完毕桩架移至下一个桩孔；钢筋笼采取现场整体制作，采用履带吊置于孔口一次性安装，钢筋笼采用4根Φ18吊筋固定于护筒上和控制标高；钢管柱现场对接和牛腿焊接后采用履带吊吊至成孔位置安装、定位、固定；采用吊车下放灌注导管，采用反循环泵进行二次清孔除淤；最后采用导管法进行混凝土浇灌成桩。
3）由于砾砂、圆砾，进入-1、2泥岩、粉砂质泥岩，和粉砂岩硬度较高，桩径较大，所以本工程拟选择扭矩为40KN·m以上的GPF2000D型钻机，配套选用φ190×20000或φ250×25000高强度抗扭法兰连接钻杆，在正常钻进施工中（泥岩以上土层），使用刮刀钻头切削钻进，以提高钻进效率、钻进稳定性及钻头强度，该钻头可用于钻进标贯击数在70以上的较硬硬土层、砾石砂土层，钻头上面直接装置配重块，既保证钻进压力，又提高钻头工作稳定性和钻孔的垂直精度。进入泥、砂岩层钻进时，改用牙轮滚刀钻头钻进。扩底部分选用渐开式三翼旋扩钻头进行旋扩施工，采用4PS反循环泥浆泵循环钻进，以便能及时排出孔底岩屑，保证成孔质量。
4）在⑦粉土、⑧粉细砂、⑨中粗砂、⑩砾砂、圆砾钻进过程中，应注意控制泥浆比重、粘度、含砂率、酸碱度等指标，应增加泥浆的粘度，防止泥浆漏失，必要时可在泥浆中掺入聚丙酰氨、 CMC和KP共聚物等外加剂，以提高泥浆的性能指标，如果单靠提高泥浆的性能指标无法满足施工要求时，还可用掺入快速水泥封堵泥浆流失通道的方法。在钻进过程中保持泥浆液面要保持在护筒顶面以上，不能低于护筒顶面。在砂砾层及岩层钻进过程中，应配备泥浆旋流器进行砂、浆分离，泥浆旋流器的供浆系统布置在一级沉淀池内，泥浆流经一级沉淀池后经过泥浆旋流器进行砂、浆分离再流回孔内，以达到尽可能降低泥浆含砂量的钻进工艺要求，确保钻孔内泥浆性能。
5）钻孔、扩孔施工达到设计要求后，进行反循环一次清孔，一次清孔并自检合格后，会同甲方及监理共同对成孔进行验收，经检验合格方可安放钢筋笼，安装钢管，浇筑水下混凝土。
6）钻孔桩内预埋钢管因其自身垂直度要求较高，故对安装工艺、安装方法有一定的特殊要求，本公司按照贵方的安装工艺进行安装，同时密切配合贵方检测。
5项目组织管理
5.1项目组织机构
1）为了工程的顺利进行，针对本工程施工特点和规模，本着必要、精干、高效、适用的原则成立永凯现代城工程项目经理部，委派马晓峰同志任项目经理，项目经理对公司经理负责，对本工程进度、安全、质量、环保、文明施工、经济效益和社会效益负责。项目部管理层设4个职能部门，部门主管及其职员全部抽调公司年富力强且有丰富施工经验的工程技术、管理人员，形成一个精干、高效的项目管理体系。
2）项目部决策层设项目经理、项目副经理兼项目总工各一名，负责指挥整个工程的安全、质量和进度；管理层由工程技术质量部、安全监察部、物资部和综合办公室组成，负责各自部门归口的管理工作。
3）根据工程内容、工作量和工期要求，项目部作业层设3个专业施工队，即钻孔施工队、钢管柱安装施工队、钢筋制作安装施工队，混凝土灌注施工队。根据钻孔桩需要24小时作业的特点，将每个施工对分成白班和夜班两个作业组。

5.2项目部主要部门职责分工
1）工程技术部负责本项目内各专业之间的组织协调工作，负责编制施工组织设计、施工进度计划，制定符合实际的安全、质量、进度技术保证措施方案并组织实施，负责工程量统计、工程技术数据收集、整理、更新工作，负责交工资料管理，代表项目部参加业主组织的与工程有关的会议及与其他相关的联络工作，积极推广和采用新技术、新工艺和新材料，确保并推动施工生产的顺利进行。负责现场施工、标化工地、文明施工的组织管理工作及其归口工作；代表项目部负责对各专业施工质量的检查、验收，负责与业主有关质检部门和监理单位的联络工作；
2）安全监察部负责整个现场的施工安全的检查、监督管理，及安全保证体系运作过程中的归口管理工作；
3）物资部负责项目部原材料、半成品以及配件的采购、验收、储运、发放工作，负责材料检试验、材料代用变更联络等归口管理工作；
4）综合办公室负责项目合同管理、计划统计、工程预结算和劳资管理，同时也是公司财务管理部的派出机构，负责项目部内部财务工作及与公司的财务结算等归口工作；负责项目部日常工作、与外单位的联系及公司有关文件的上传下达，并负责项目部所属工程范围内的治安保卫、消防工作。
5）专业施工队服从项目管理层的组织安排，根据各专业分工，完成各自施工作业任务。专业施工队任务划分如下：
钻孔施工对队施工队：负责成孔施工；
钢筋施工队：负责钢筋制作安装；
钢管柱施工队：负责钢管柱，调运及安装；
混凝土灌注施工队：负责灌注混凝土；
5.3 项目经理部主要管理人员名单（见“表5.3”）
表5.3 项目经理部管理人员名单
序号
姓 名
性别
年龄
学历
职称
拟任职务
1
马晓峰
男
39
大专
工程师
项目经理
2
白秉英
男
37
大专
工程师
项目副经理兼总工
3
马平平
男

施工负责
4
邵解明
男

安全员
5
章权文
男
30
大专
工程师
施工员
6
章权文
男
30
大专
工程师
质量员、测量员
7
陈义鹏
男

材料员
5.4 质量管理体系
项目部建立以项目经理为质量第一负责人的三级质量管理体系，即项目经理部、施工队、班组三级质量管理体系，实行质量工作统一领导，分级管理。工程技术质量部是本项目质量管理的主管部门，安全监督部、物资部、办公室是项目质量管理的协办部门，工程技术质量部直接受项目经理领导，接受项目总工、项目副经理的质量工作指导，施工队设专职质量员，负责本施工队的质量检查、监督和指导工作，班组长对本班组的施工质量负责。详见“图5.4 项目质量管理体系框图”

5.5 安全管理体系
1）坚持“安全第一，预防为主”的安全管理总方针。
2）坚持各级领导“管生产必须管安全”的原则，建立以项目经理为首的安全管理组织保证体系，全面落实安全生产责任制，确保施工现场的人身和财产安全。贯彻执行“五同时”、“三不准”和“四不放过”的规定。提高预防事故的控制能力，确保施工顺利进行。
3）项目部建立以项目经理为安全第一负责人的三级安全管理体系，即项目经理部、施工队、班组三级安全管理体系，实行安全责任层层落实，安全措施分级实施。项目经理全面负责该项目的施工安全；项目副经理具体组织实施各项安全措施和安全制度，对安全施工负直接领导责任；施工技术负责人（总工程师）负责组织安全技术措施的编制和审核，组织安全技术交底和安全教育；安全监察部设专职安全检查工程师，负责本项目各项安全措施的制订、监督、检查和落实；各施工队配备专职安全员，负责施工过程中各项安全措施的监督、检查和落实；各施工班组由班组长任兼职安全员并建立安全岗位监督制，加强施工过程中的安全控制。
4）项目安全监察部是本项目安全检查、监督的主办部门，工程技术质量部、物资部、综合办公室是项目安全管理的协办部门，项目安全监察部直接受项目经理领导，接受项目总工、项目副经理的安全工作指导。详见“图5.5项目安全管理体系框图”。

6资源配置计划
6.1劳动力安排计划
该工程工序组织既有分段流水，又有交叉搭接，劳动力组织特点是专业工种多，随工序的展开多工种配合施工要求高。因此在施工过程中劳动力安排应做到相对固定，动态管理，统一调配，保持工序的合理流水节拍，达到提高工效的目的。具体的劳动力安排见
“表6.1”
表6.1 劳 动 力 安 排 计 划 表
工种
人数
工种
人数
工种
人数
普工
10
水工
2
木工
2
钢筋工
10
测量工
2

钻机操作工
40
电焊工
8

钢筋工
15
起重工
2

砼工
10
电焊工
6

钻机维修工
2
电工
2

6.2主要施工机械设备配置计划
6.2.1灌注桩施工主要施工机械设备表
表6.2.1 灌注桩施工主要施工机械设备表
序号
机械名称
规格型号
单位
数量
使用计划
1
钻机
GSP-20型
台
5
第1天～第102天
2
钻机
GSP-20型
台
5
第30天～第110天
5
履带式起重机
50t
台
1
第1天～第110天
6
泥浆泵
4PS
台
14
第1天～第110天
7
泥浆泵
3PNL
台
28
第1天～第110天
8
泥浆泵
86型
台
12
第1天～第110天
9
泥浆旋流器
FXJ-300
台
7
第1天～第110天
10
电焊机
BX-500
台
6
第1天～第110天
11
钢筋弯曲机
GW-40
台
1
第1天～第110天
12
钢筋切断机
GQ40-1
台
1
第1天～第110天
13
水下砼导管
φ200×2500
m
120
第1天～第110天
7 施工总平面布置
7.1 总平面布置原则
1）按照《桩基平面布置图》、《南宁永凯现代城岩土工程详细勘察报告》，结合施工现场实际情况，根据国家现行有关标准、规定，进行平面规划，突出“有序、安全、文明、环保、”的特点，本着合理、节约、满足施工要求、便于施工管理的原则，进行施工平面布置（附图五 施工现场总平面布置图）。
2）在同一场地内，生产区域和生活区域分开布置，生产设施尽量安排在施工区域附近；生活区域可在当地租赁。
7.2 泥浆池
泥浆池用MU10标准砖M5标准砖砌筑4只3000*4000*12000MM的泥浆池，泥浆池垫层为C10无筋砼，埋地深度2500MM（平面位置见附图七 硬地坪图，剖面见泥浆池剖面图）；

7.3 浇筑砼地坪：
根据设计与施工规范要求，桩中心位置偏差≤20mm，桩体垂直度偏差≤1/400（桩长）。为保证桩体的位置偏差和垂直度符合设计与施工规范要求，施工场地必须浇筑砼地坪。其必须浇筑的理由有以下几点：
1）、当桩机在自然土地坪上施工，由于地面软硬不一样，桩机工作时产生的震动容易使桩机向土质较软方向下沉，使桩机产生倾斜，从而使桩体的垂直度与标高达不到设计要求。而砼地坪就不存在有自然土地坪的弊病，它不会由于桩机在工作时产生的震动，而出现下沉现象。在成孔时稳定性大大增强，当稳定性好了，垂直度也自然的可以确保。
2）、砼地坪对测量定位复核有诸多好处，比如：①方便监理进行桩位的复核；②对护筒埋设定位的精度也有所提高，继而使桩中心位置得以较精确的控制等等；③有利于提高钢管柱标高精度，便于梁板接驳。④消除大型机械碾压挤土导致的护筒倾斜、位移等隐患。⑤有利于场容美观整洁，便于文明施工管理。
3）、浇筑砼地坪便于车辆行走，钻孔灌注桩可直接利用搅拌车进行灌注，从而减少由泵车灌注产生的费用。
4）、浇筑砼地坪也是50T履带吊车负载行走的必要条件。
综上所述，浇筑砼硬地坪是必要的。根据施工实际情况，混凝土整体地坪浇筑厚度考虑为150mm，混凝土强度等级为C20。内配双向单层Φ12@300钢筋网。
气象资料表明南宁地区暴雨天气较多，施工排水较为困难，故此项目部讨论决定在东西方向S∽R轴及E∽H轴间分别修筑两条排水沟（排水沟用MU10标准砖M5砂浆砌筑，沟壁用1：2水泥砂浆粉刷），积水后再用水泵抽出。外围一圈可通过连续墙比导墙低400mm左右的先决条件排水（沉淀后用水泵抽入市政污水井）。（附图七 砼硬地坪图）
8钻孔灌注桩施工工艺及技术措施
8.1施工工艺
钻孔灌注桩施工总体工艺流程图
桩基施工方案报工程师批准

铺设钻孔流水线

监理工程师检查
测量砼面标高
成桩
报监理工程师
商品砼进场
商品砼验收
泥浆循环与废弃泥浆处理
钢筋备料
取样试验
监理工程师检查
自检成型尺寸
钢筋笼制作
第一次清孔
泥浆调制
取样试验
灌注水下混凝土
检查沉碴和泥浆指标
第二次清孔
终孔检查、孔深、孔径等
钻孔
自检、监理工程师检查
埋设护筒
桩位放样

下钢筋笼、钢管柱、导管

进入下一根桩钻孔

8.2测放桩位
根据桩位平面图，建筑红线和主要基轴线，用经纬仪定向，钢尺量距按平面图位置确定各桩位点，每个桩位点南北方向用墨斗在砼地坪上弹上过桩位点直线，再用红油漆在直线上标出距桩心2m控制点，点位误差精度<3mm。
8.3护筒制作
本工程需采用特制钢护筒进行钻孔与钢立柱施工，护筒采用钢制护筒。
护筒采用10mm厚钢板加工而成，加强带钢板为6mm厚，上口加强带高为100mm，内经比桩径大100mm，下口加强带高为300mm，在千斤顶滑槽离护筒底口100mm处设置一个小挡块为千斤顶下放进行定位。
三脚架为正三角形，用200mm槽钢制作而成，并在立柱刮削处割开100mm小口为立柱挂销进行限位，三个角与护筒用φ32mm螺纹钢焊接连接。
滑槽采用10mm厚钢板与护筒焊接，并与护筒一起加工而成，高度为1900mm，滑槽宽度与千斤顶靠背宽度一致，滑槽间隙10～20mm并能使千斤顶滑动自如。
8.3.1护筒埋设（注：回填杂土区域方案另定）
护筒埋设前需对钻孔中心进行测量放样，根据放样的钻孔中心做出标记，采用人工挖坑法埋设，挖孔深度不能超出护筒高度，防止护筒底部空悬，；挖孔直径大于护筒直径0.2m为宜，这样使护筒便于加固；挖好护筒孔位后护筒底部增加100高，100宽C20砼腰带垫层，这样在成孔时才不会出现护筒底部与原土处坍孔现象，用吊车吊入护筒时根据钻孔中心做出的标记对护筒进行教正，护筒埋设应位置正确、稳定，护筒与坑壁之间用中砂填实，埋设后的护筒再进行复测，保证护筒中心与桩位中心线偏差不大于20mm，护筒埋深为2.0m，在施工中，护筒定好位后四周用中砂填实至砼地坪，再焊接槽钢加固（详见护筒埋设示意图）钻孔桩浇灌后，需对护筒进行拔除，护筒起拔一定要在浇灌完48小时以后（混凝土与钢立柱已凝固），并在钢护筒内横穿扁担来防止起拔过程中护筒变形。

8.3泥浆护壁
1）泥浆要求粘度适当、比重合理、稳定性好、过滤失水量小，泥皮形成时间短且薄而又有韧性。施工期间应考虑使用泥浆池来维持泥浆循环，布置位置应不妨碍钻孔桩施工的施工场地内。为确保顺利施工每台钻机配备一套泥浆循环系统。泥浆池采用红砖砌筑，泥浆池埋深于地面以下2m，泥浆池的容量应在单孔方量两倍以上，且不少于两级沉淀，泥浆池内大颗粒岩屑需定时进行挖除。在砂层、砂砾层、泥岩层钻进及清孔过程中，为降低泥浆中的含砂率保证泥浆性能，减少泥浆大量外排对环境的污染，拟配备泥浆旋流器进行砂浆分离，泥浆旋流器的供浆系统布置在一级沉淀池内，泥浆流经一级沉淀池后经过泥浆旋流器进行砂浆分离再流回孔内，以达到尽可能降低含砂量的钻进工艺要求，确保钻孔内泥浆性能。
2）粉土、粉细砂、中粗砂、砾砂、圆砾中的第二层地下水，水量丰富，稍具承压性，与邕江河水有水力联系；因此在钻进过程中，应增加泥浆的粘度，防止泥浆泥浆漏失，必要时可在泥浆中掺入聚丙酰氨、 Na—CMC和KP共聚物等外加剂，以提高泥浆的性能指标，如单靠提高泥浆的性能指标无法满足施工要求时，可采用掺入快速水泥封堵泥浆流失通道的方法，用快速水泥封堵法的施工方法以后再单独编写施工方案，本文不再细述。
3）钻过过程中泥浆比重控制在1.10～1.25，使泥浆具有一定的液柱压力，以达到平衡孔壁外围地层压力，稳定孔壁，又能满足反循环施工工艺的要求。
钻进过程中泥浆粘度控制在30～35秒，以满足钻进护壁及二次清孔的要求。泥浆PH值维持在8.5左右，使泥浆外于碱性状态，提高粘土的分散度。
一般情况下终孔后的泥浆比重控制在1.10～1.25、粘度30～35秒、含砂率小于4%、PH值8～10。
8.3钻进成孔
1）钻孔施工前，调整好钻机的水平与垂直度，使钻机的吊钩、转盘与钻头处在同一中轴线上。由于岩面可能倾斜导致在岩面结合部很容易造成桩孔倾斜，因此需在钻头上部加2吨配重，在钻进中采取减压钻进的方法悬吊匀速钻进，进入岩面结合部时，严格控制钻进速度，轻磨慢转，待钻头与岩面全断面接触后再转入正常钻进，转速控制在n=8～12转，通过以上措施，可以确保钻孔的垂直度达到施工要求。
2）根据本工程具体情况，选用渐开式三翼旋扩钻头进行扩孔施工，钻头结构详见“扩孔钻头结构示意图”。扩孔施工前先按设计要求孔径锁定钻头扩展翼板尺寸，钻孔终孔后提出钻头，更换扩孔钻头并放到孔底，先启动回转系统转动钻头，先空转不进尺，在保持转动的情况下，逐渐加压渐渐打开钻头扩展翼板进行扩孔施工，待翼板全部打开后，再匀速加压进行全面扩孔施工。扩孔结束后应继续空转几圈进行清孔，并保持泥浆的比重和粘度，确保扩孔施工后孔底沉渣及孔壁稳定。
钻压大于30KN，转速控制在7～15r/min，泵量宜在120m3左右，泥浆比重宜在1.25以上，粘度≥30秒。

8.4钢筋笼制作及安装
钢筋笼在施工现场根据实际情况铺设固定钢筋笼制作平台，整体制作成型。钢筋笼制作平台布置于施工便道的外侧，制作平台做法是在硬地坪横向平行铺设框架，布设定位钢筋。为了使钢筋笼主筋有一定的保护层，通过在钢筋笼外侧设置保护层垫块来控制保护层厚度，每节钢筋笼长度方向设置三组垫块，每组垫块沿钢筋笼同一截面圆周方向对称设置4块，垫块均设置在箍筋上。
1）钢筋笼制作的一般要求
钢筋笼制作外形尺寸要符合设计要求，其允许偏差应符合下表规定(单位mm)：
内容
主筋间距
箍筋间距
钢笼直径
钢笼总长
保护层厚度
允许偏差
±20
0～-20
±10
±100
±10
钢筋笼的结构尺寸、材质、偏差等必须满足设计要求和有关规程规范要求，现场每批进场使用的钢筋，供料方必须提供出厂质量证明书与检验报告单等资料。
焊接用的钢材，应作原材和焊接件质量试验。对生锈的钢筋，在使用前应认真除锈。
主筋在制作前，应复检，并对弯曲主筋进行基本调直，清除钢筋表面的污垢、锈蚀等，按钢筋笼翻样图长度下料。调直后的主筋弯曲度应不大于长度的1%，并不得有局部弯折。长度偏差小于1cm。另根据骨架长度，按尽量减少断头废料的原则下料。
为了便于钢筋笼的运输和吊放入孔就位并防止变形及平台的实际情况,一方面应采取措施临时加强钢筋笼的刚度；另一方面钢筋笼的长度不宜过长,一般控制在9米左右。钢筋笼主筋接头应互相错开，错开距离≥35d。保证同一截面内的接头数目不多于主筋总根数的50%。
2）钢筋笼制作方法
本工程钢筋笼制作采用卡板成型法分段制作，本工程钢筋笼宜采用预拼法，钢筋对接采用闪光对焊及单面电弧焊，这样能保证钢筋笼的垂直度、连接质量，又能加快施工速度保证钻孔的安全。
钢筋笼制作场地用10～20mm厚的钢板制成两块弧形卡板（其弧面直径为钢筋笼主筋外径），每隔2米左右设置一块卡板，按主筋位置在卡板上作出支托主筋的小半圆形槽（槽深等于主筋半径，槽与槽中心距为主筋中心距）。几块卡板位置用经纬仪控制布设，使卡板弧面中心沿钢笼纵向方向在一条线上，卡板面与钢笼纵向中心线保持垂直，然后用水准仪将对卡板的标高进行调平，最后把几块卡板位置予以固定。在钢筋笼的一端部设立一个垂直面板，以确保钢笼端部的主筋在同一个截面上。
钢筋笼制作时，先将几根主筋放入卡板弧内固定（有两层主筋时，先放外层主筋），相邻主筋端部按要求错开相应距离，并保证同一截面内的接头数目符合规定要求。
再把加强筋按道/2m放置在放置好的主筋上，加强筋的位置和垂直度用两把钢卷尺进行放置与控制。
将余下的主筋均匀布设在加强筋上，并与加强筋绑焊牢固。
将螺旋筋按设计要求间距缠绕在钢筋笼上，与主筋点焊牢固。
然后将钢筋笼吊离卡板，最后把加工好的声测管和内层钢筋安置于钢筋笼内。
为了确保钢筋笼成型后有足够的强度和刚度，对钢筋笼的焊接质量要求严格控制，对焊条的选择、焊接尺寸、焊接方法等应满足设计与规范的要求。
焊接形式和焊接尺寸：要求钻孔桩钢筋笼主筋与加强筋及加强筋与螺旋筋的焊接主要采用搭接焊、点焊。搭接焊时先用两点固定两端，然后再施焊。主筋接头采用闪光对焊电弧焊配合使用，施工时严格按照钢筋焊接技术规程及有关规定执行。
每焊完一层之后，应检查主焊缝与定位焊缝的结合情况；焊缝平面平顺整齐，无明显气孔、夹渣、咬边、无裂缝、主筋没有深度烧伤现象。
钢筋笼成型后，为了使钢筋笼主筋有一定的保护层，通过在钢筋笼外侧设置保护层垫块（下称垫块）来控制保护层厚。根据规范要求保护层垫块的直径为15cm。沿钢筋笼长度方向每隔4m设置一组垫块，每组垫块沿钢筋笼同一截面圆周方向对称设置6块，垫块均设置在主筋上或主筋与加劲筋上。保护层垫块采用工程塑料制作。
钢筋笼采用50T起重机吊放，钢筋笼入孔起吊宜用两点起吊法。第一吊点设在笼的下部；第二吊点设在笼的上部。对于长钢筋笼，起吊前在笼内部临时绑扎两根支撑以加强其刚度。起吊时，先提第一吊点，使笼稍提起，再与第二吊点同时起吊。待笼离开地面第一吊点，使笼稍提起，再与第二吊点同时起吊。待笼离开地面后，第一吊点停止起吊，继续提升第二吊点，随着第二吊点的不断上升，慢慢放松第一吊点，直到笼同地面垂直，停止起吊。然后解除第一吊点，检查笼是否垂直，如有弯曲应整直。当笼吊至孔口时，使笼中心对准孔位中心，扶正后并缓缓匀速下入孔内，严禁摆动碰撞孔壁，边下钢筋笼边装上保护块，当最后一个加强筋下至孔口时，用两根钢管横穿加强筋临时搁置在护筒上，用四根直径18螺纹钢作为吊筋（提前制作好）与笼顶主筋焊牢，用50T吊车吊住吊筋上口吊环，抽掉临时固定的钢管，再缓缓下放至设计标高，最后在将吊筋上口与护筒内壁焊接牢固。（图8.4吊筋制作图）

8.5钢管柱安装（由甲方施工）
钻孔桩内预埋钢管因其自身垂直度要求较高，故对安装工艺、安装方法有一定的特殊要求，施工中严格按其要求进行施工，钢管下放到设计标高并调直后，采取上端支架和液压油缸夹紧固定，以防止钢管被动移位。安装导管及灌注砼时，导管应尽量避免碰挂、挤压钢管，也不可将导管支承在钢管上。混凝土接近钢管底口时，严禁上下快速抽动导管。
8.5.1 钢管柱现场对接（由甲方施工）
钢立柱采用厂家直接加工而成。为了能确保运输的顺利，单根立柱可能会分成两截运至现场，并在现场对其进行对接。
1）在现场东北角原有施工道路上浇筑宽6m长40m厚150mm混凝土（强度等级C25）操作平台，每隔6m设一条抗裂伸缩缝、隔20m设一沉降缝，保证地面相对平整和一定强度，防止钢管柱长时间搁置受挠变形及浸水锈蚀；
2）在对接场地采用钢板制作一个对接平台，轴线为与钢立柱外径等径的弧形，并用经纬仪对其水平度和线型度进行校正，确保立柱轴线同心；
3）钢立柱放于对接平台后，还需采用经纬仪进行校对，直到轴线同心才可焊接；
4）对于对焊的钢立柱接头需向外打45度坡口，施焊时还需防止由于单点温度过高而导致钢立柱变形；
5）焊接采用满缝焊接，保证焊接质量。
8.5.2 钢管柱吊装
1）本工程每根钢管柱重约4.5T，长约22m，起吊难度主要显示为起吊高度要求较高，结合现场混凝土地坪宽度情况，对比履带吊和汽车吊的性能及工艺要求后，决定选用50T履带起重机。50T起重机最大起重50T，全臂总长30.1m，伸臂16m可起吊5T，可旋转360度作业。
2）吊车在砼硬地坪上负载行走，行走路线祥图（附图六 吊车行走路线图）。
3）每根钢管柱用两根20mm圆钢弯成圆弧与钢管柱上口焊接作为吊环，将钢丝绳穿入吊环即可起吊。为了防止钢管在地上拖动损坏牛腿，随着管顶的上升将吊臂逐步向管底方向移动并相应提升臂长直至钢管柱
