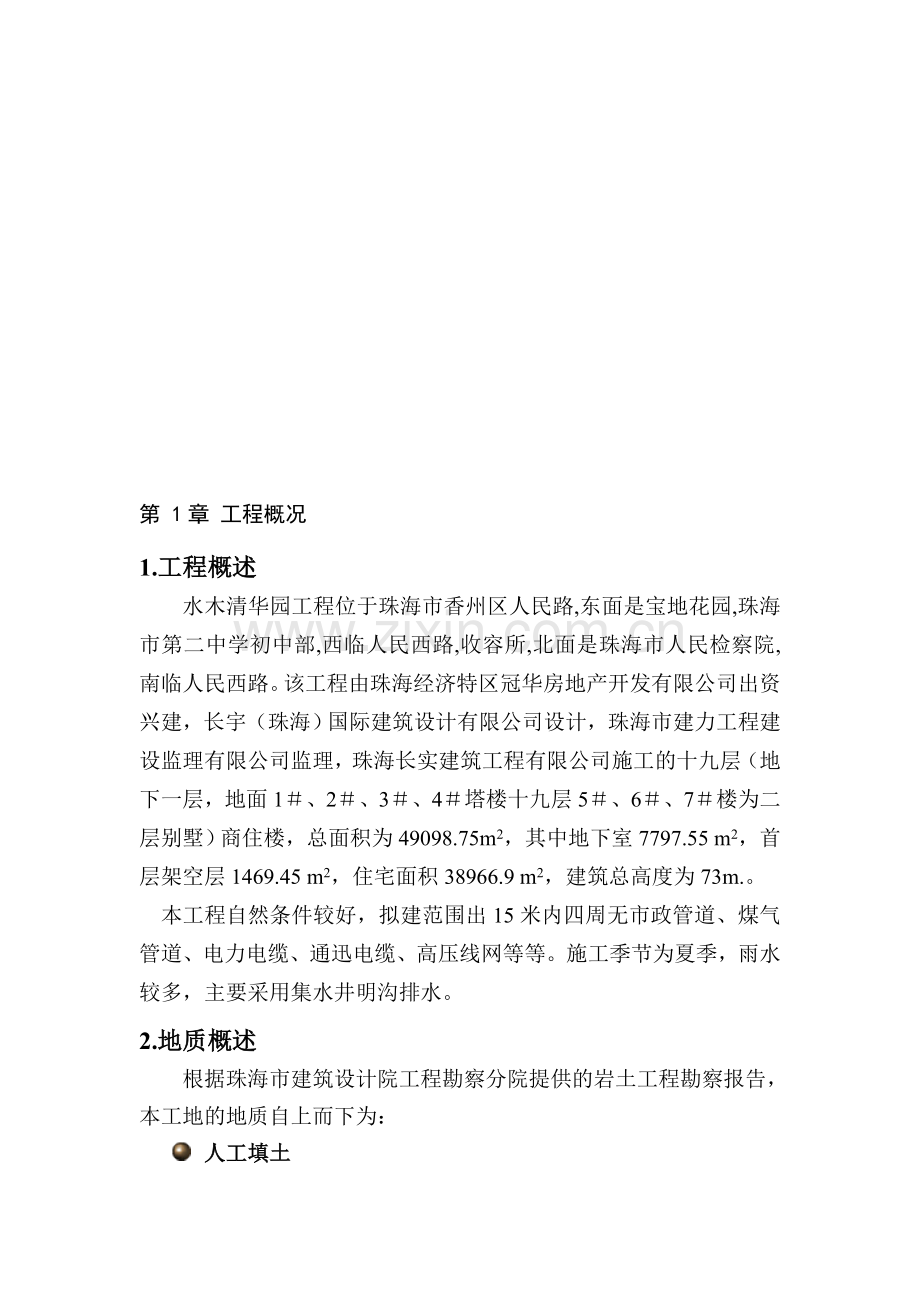

第 1章 工程概况
1.工程概述
水木清华园工程位于珠海市香州区人民路,东面是宝地花园,珠海市第二中学初中部,西临人民西路,收容所,北面是珠海市人民检察院,南临人民西路。该工程由珠海经济特区冠华房地产开发有限公司出资兴建，长宇（珠海）国际建筑设计有限公司设计，珠海市建力工程建设监理有限公司监理，珠海长实建筑工程有限公司施工的十九层（地下一层，地面1＃、2＃、3＃、4＃塔楼十九层5＃、6＃、7＃楼为二层别墅）商住楼，总面积为49098.75m2，其中地下室7797.55 m2，首层架空层1469.45 m2，住宅面积38966.9 m2，建筑总高度为73m.。
本工程自然条件较好，拟建范围出15米内四周无市政管道、煤气管道、电力电缆、通迅电缆、高压线网等等。施工季节为夏季，雨水较多，主要采用集水井明沟排水。
2.地质概述
根据珠海市建筑设计院工程勘察分院提供的岩土工程勘察报告，本工地的地质自上而下为：
· 人工填土
土黄、由人工回填的砂、粘性土混少量的碎石组成，局部地段混块石较多，层厚1.5~6.8m。
· 第四系坡洪积层
1) 砾砂：灰白色，浅黄褐色，由砂混少量粘土组成，层厚2.50~5.4m。
2}粗砾砂混粘性土：黄红褐色，由砂混粘性土组成，层厚2.9～8.7m。
· 砾质粘性土
黄红褐色，系花岗岩风化残积而成，粒径大于2mm。层厚2.0~13.1m。
· 全风化花岗岩
褐黄、红褐色 组成矿物除石英外全部风化变质，岩芯呈土状，浸水易软化，呈硬塑～坚硬状。层厚1.00~8.5m。
· 强风化花岗岩
褐黄、黑褐、坚硬，岩芯半土状，花岗结构清晰，手可折断长石残晶手捏易碎。
· 中风化花岗岩
褐黄色，浅肉红色，岩芯呈桩状，中粗粒结构，节理发育，岩芯坚硬。
3. 水文条件
本场地地下水埋藏深，测得各孔地下水静止水位埋深为6~7.00m。地下水主要以孔隙水的形式赋存于砂层及粘性土层中和以裂隙水的形式赋存于基岩中。场地冲积砂层具强透水性，局部基岩裂隙较发育，也有一定的透水性。
4、场地周边环境情况：
1、 东侧：距离基坑开挖边线3m为规划路边线；2.5m为用地红线。
2、 南侧：距离基坑开挖边线9m为用地红线；20m为人民路。
3、 西侧；距离基坑开挖边线约7m为用地红线；约7.5m为为一块空地。西南侧：约8为米左右为旧收容所围墙。
4、 北侧：距离基坑开挖边线2m为用地红线，以外为一条旧水泥路，水泥路中间有一条近东西走向的市政排水管，管径500mm，埋深1.80m。
第 2章 施工部置
2.1 施工准备
一、生产准备：
1、 抓好施工现场的“五通一平”工作，即水通、电通、道路通、排水通、通讯通和场地平整。
2、 查勘现场，摸清工程实际情况，包括四周环境、运输道路、邻近建筑、地下管线、电缆线路、地下障碍物和堆积物、水电供应等等，以便研究制定实施施工方案和绘制施工总平面图，并对障碍物进行清除。
3、 做好防雨排水工作：在场地周围设置排水沟、沉淀、砂井，引入下水管道，保证场地不积水。
4、 按施工总平面图布置，修建临时设施，安装水电线路，并试水、试电。
5、 修建出入门口以及洗车槽，设洗车水枪为洗车进出、清洗提供方便。
6、 筹集劳动力，进行进场三级安全教育，进行分工种的操作培训，办理有关保险等各方面的手续。
7、 提出机械设备使用计划，组织进场、运输、安装。
8、 制订质量、安全、技术、消防、保卫、计划、经营财务、设备机具、材料、现场文明、政治思想工作、生活福利后勤服务等一系列的管理制度。
二、技术准备：
1、 认真学习、审查施工图纸。进行设计交底和施工技术交底。
2、 编制施工方案和施工操作要点，组织施工人员学习。
3、 组织有关人员抽工抽料，及时订货加工。
4、 测设基准线。在此基础上，对各主要工程进行定位和标高引测，并设置座标和标高的控制点，埋设半永久控制桩。
2.2 施工顺序划分
挖土方时，先从4＃楼开始，接着挖3＃楼、2＃楼，最后4＃楼，逐层开挖。
2.3 工期控制
1、主要工期控制
(1)、开工日期暂定于2006年7月15日。
(2)、基坑支护工程、土方控制在2006年7月底完成。
2、主要经济技术指标：
本工程的各项管理指标如下：
(1)、施工工期：15个晴天。
(2)、质量目标：一次验收达到优良等级。
(3)、安全管理、文明施工目标：争创珠海市安全生产和文明施工样板工地。

第 3章 主要施工方法及技术措施

一、土方开挖施工：
本工程基坑深4.5m左右，土方开挖由4幢→3幢→2幢→1幢方向进行。采用六台反铲挖掘机后退式分两层开挖基坑。第一层先全面降土1.5 m，余下3 m土方，由挖掘机一次挖掘到底完成。
土方开挖前，先勘察清楚场地范围内种种管线埋设情况，并安排拆除或搬迁。同时在地面上基坑边外约1.5 m处设截水沟。土方开挖完成后，沿坑底四周开挖排水沟。
土方开挖过程中，应对定位桩、水准点等保护好，挖运时不得碰撞，并应定期复测、检查其可靠性。夜间施工时，现场应设有足够照明设施。基坑边还应设警示标志和护栏。
为避免超挖，挖掘机挖土至设计标高处剩下10~15cm土方，余下土方人工修土。对局部超挖土方及开挖后出现的局部软弱土层，采用局部换埋石粉。
工艺流程及措施要求：
1. 土方开挖平面区段的划分：土方开挖与土钉支护施工密切配合，采用分层、分段间隔开挖方式，共分为6个开挖支护作业段，每个作业段长15～25m；；开挖工作平台的水平宽度应满足钻孔施工要求，一般为5～8m，在工作平台外挖一临时导流明沟和集水井，用于排走坑内积水和钻孔施工的返水。
2. 土方开挖竖向层次及分段的划分和坡道的留设
A、 土方开挖每天开挖1～2段，各段开挖时间配合土钉施工进度进行安排。
B、 土方开挖车道的留设：为确保土方开挖运输正常进行并能与土钉支护施工有机衔接，在施工开始，以基坑西北侧为车辆进出坡道。坡道放坡比例为：1: 5，坡面适当填以200mm厚的碎石以保证其牢固稳定。
3. 车辆进出坡道的处理：
车辆进出坡道于其他支护段支护将近完成时重新开挖。车辆进出坡道采用退挖传递挖土的施工方法，一台挖土机停于自然地面，一台挖土机停于自然地面以下3.0m处，一台挖土机停于坑底。基坑内的部分余土由一台挖土机在坑内挖土，挖出土体采用汽车式吊机将土吊运至装车运走。
余土清运和土钉支护全部完成后，留在坑内的挖土机采用相应吨位的吊机吊出基坑。
4. 土方工程施工机械设备：
该基坑土方开挖量约40000m3，为了合理安排工期，在组织施工时，必须合理选择施工机械，精心安排作用面，采用多机组，多层次，立体交叉作业，充分利用和空间，以保证基坑开挖顺利完成。
1）、主要挖土机械：
根据现场的施工条件及施工进度计划，选用HD-900型履带式反铲挖土机，从东、西两侧往北侧中部退挖。需挖土机的数量按下式计算：
式中： Q―土方量Q ＝40000m3；
P－挖土机生产率P = 500m2/台班；
T－工期（工作日）T = 15天（考虑主要出土工期）；
C－每天工作班数C＝1台班/天；
K－工作时间利用系数K＝0.8。

选用7台HD－900履带式反铲挖土机，可充分满足施工要求。
2）、运土车辆：
由于运输车数量主要由车辆的型号以及土方运距决定。拟定土方运输采用15吨载重汽车，考虑到现场交通条件，估测车辆运输效率为100m3/台班，则运土车辆的数量为：

式中： d－预测日出土量d = 1000m3/日；
p－车辆运输效率p = 100m3/台班。

因此，共需配备10辆15吨载重汽车进行土方的运输。
5. 土方开挖质量措施：
1） 开工前要作好各级技术准备和技术交底工作，施工员测量工要熟悉图纸，领会施工方案的作业要求，建立现场水准测量网。
2） 专职测工要配合施工员进行质量控制，要及时复撒灰线，及时控制开挖标高。
3） 施工员测工换班时，要认真进行书面交接，确保开挖质量。
4） 防陷措施。由于本工程开挖范围土质差，分布不均匀，开挖施工中应采取防陷措施。当遇软弱基础时，应铺垫30～50cm厚的碎石垫层。
5） 为防止机械开挖时碰伤支护结构，离桩边约30CM的土方采用人工剥离。
6. 土方开挖安全措施：
1） 开工前要做好各级安全教育和安全交底工作，制定切实可行的安全和文明施工责任制，组织职工贯彻落实。
2） 本工程土方外运时，为了确保安全，在运土出入口处应设安全岗，配备专人指挥车辆。运土司机要遵守交通法规和广州市区的有关规定。严格按指定路线行驶，按指定地点卸土。
3） 要遵守广州市区的环卫、市容管理的有关规定，汽车运土必须加盖蓬布，以防止中途撒土，污染城区道路。为防止汽车轮胎带土污染市容，现场出口铺设30m碎石路面。车辆必须经冲洗干净才准许放行。
4） 为解决施工人员上、下基坑，应用Φ50钢管搭设靠梯，梯宽700，靠梯二侧设置900高扶手拦杆。
5） 沿基坑四周设置900高安全拦杆，并在基坑四角悬挂红色标志。夜间应有红色安全灯。
6） 夜间施工应有足够照明，沿基坑南、东、西周边设置四组2000W碘钨灯。
二、排水措施：
1） 基坑开挖时，应做好坑外排水工作，在土钉支护段，基坑坡顶喷射1.0m宽，12cm厚的砼保护层，防止地表水的下渗及对基坑边坡的冲刷。
2） 沿基坑周边设300×300mm的截水明沟，防止地表水流向基坑。每隔30m及转角处设置1000×1000×1000的砖砌集水井，用抽水泵日夜抽水，经沉淀后排放。
3） 在人工填土底部和砂层发育部位等地下水较大部位，适当设置泄水孔。
4） 基坑开挖至规定的标高后，在基坑底四周设置300×300的临时排水沟，每隔30m及转角处设置1000×1000×1000的砖砌积水井，及时将基坑内积水导向集水坑，用潜水泵抽至地面排水明沟，经沉淀后排入市政下水道；
5） 施工过程中经常检查排水沟，确保排水沟的畅通；
6） 对基坑边的原有裂缝应做必要的填补，严防地表水的渗透。
三、基坑监控措施：
（一）监测内容
1、周边环境监测：
1） 施工前对基坑周边15米范围的构筑物及地面、道路进行调查，并作好记录。
2） 基坑施工过程中，每天有专人负责对周边环境进行检查，发现问题，及时报告，并采取有效的应急措施。
2、基坑周边沉降及位移监测
1） 基坑四周按设计布设沉降及位移观测点。
2） 监测点和控制点均采用钢筋水泥制作，设置稳固。
3） 采用全站仪观测水平位移；采用精密水准仪观测垂直位移。
4） 基坑开挖期间每天观测一次；基础地下室施工期间每7天观测一次。
3、地下水位监测
1） 基坑西南角按设计布设地下水为观测孔1个。
2） 观测孔成孔口径φ150，孔深14m，全长置入口径φ89、环向钻眼、外包塑料滤网的PVC管；PVC管与钻孔间深1m以下填砾，深1m至孔口填膨润土并用水泥砂浆抹面；PVC管口配保护盖。
3） 基坑开挖施工过程中，每开挖支护一层观测一次。
4、土体侧向变形监测
1） 基坑南北两侧按设计各布设测斜孔1个。
2） 测斜管采用专用PVC管，管内有互成90°角四个导向槽，埋置深度以进入中风化岩为宜。
3） 测斜管埋置时确保其中一组导向槽垂直于基坑边线；测斜管和钻孔的间隙密实填砂并用水泥密封。
4） 基坑开挖施工过程中，每开挖支护一层观测一次。
（二）基坑水平位移控制值
本基坑的最大水平位移控制警戒值为32mm（0.004h），如发现基坑变形超过控制警戒值时，将采取有效的应急措施。
（三）应急措施
本工程在施工工程中，须加强宏观与微观观测，一旦发现不安全因素，及时采取应急措施，可根据实际情况，必要时采取如下措施：
1） 采取及时加长、加密土钉，必要时，增加预应力锚索。
2） 对破坏或变形较大的土体采取打入φ48花管，高压灌浆，固化土体。
3） 施工钢管灌注桩或微形灌注桩挡土或后锚张拉。
4） 当边坡局部自稳较差时，可采用先及时人工打入短φ48钢管并挂钢筋网喷砼稳定土体，然后再施工土钉、挂网、喷砼。
5） 以上的技术措施在实施中，可根据需要回填土或堆砂包，先保持边坡稳定，然后再采取有效的加固方案。

第4章　安全、文明施工保障措施

一、安全施工保障措施
1、 开工前按规范安装水、电线路，须检查其绝缘、密封性能，保养、检修好方可开工。
2、 建立以项目经理为组长的安全生产领导小组，设立专职安全员，建立安全生产责任制。
3、 确实做好安全教育，使所有参加施工的人员熟悉各自工种的安全操作规程，做好班前活动，进行安全技术交底。
4、 施工现场有：施工布置图、基坑支护设计施工图。
5、 施工用电必须符合规范要求，所有设备用电均采用五线制，支线架设在过道处要采用一定的保证措施。手持照明灯及危险场所使用安全电压，严禁电线随地走。
6、 所有机电设备用电均采用一机一闸一漏制，电箱要求用统一制作的铁制电箱，要求有门一锁，有防雨措施。
7、 进入施工现场的施工人员必须戴好安全帽。
8、 对于特殊工种的人员要进行培训，持证上岗，并定期进行体格检查。
9、 现场搞好卫生工作，防止疾病的发生。夏季确实做好防暑降温工作，保证有清凉饮料供应。
10、 定期进行安全大检查，对查出的安全隐患要及时解决，做到防患于未然，杜绝安全事故的发生。
11、 基坑开挖后每天检查边坡，及时发现滑坡或塌方迹象，作好预防补救措施。
12、 雨天或夜间施工，安全检查措施要做足，杜绝安全事故。
13、 人工修坡前，注意检查土坡稳定性，处理好不安全因素后方可进行。
14、 定期对基坑边坡的变形进行监测，及时汇报情况，发现问题及时采取措施。
15、 基坑边坡坡顶设置保护栏，施工中采用彩条布遮拦，减少喷射灰对路面的污染。
16、 锚杆施工前，需对基坑周边的地下管线进行探测，保证锚杆施工时避开地下管线，防患于未然。
17、 严格按施工设计图纸施工，如需调整设计，应及时上报甲方、业主现场负责人，征得同意后方可进行施工。
二、文明施工保障措施
文明施工是施工管理重要内容之一，对加快施工进度、保证施工质量，降低工程成本和安全生产起着重要的保证作用。为搞好文明施工，特制定下列标准，定期检查，严格执行。
1、 平面有图，按图施工，图物相符。
2、 大宗材料，码方成垛，分类堆放。
3、 暂设水电，杆正线直，安全不漏。
4、 道路畅通，排水无阻，没有垃圾。
5、 暂设料房，规格整齐，防雨防潮。
6、 宿舍整洁，食堂卫生，纪律严明。
7、 科学管理，机构健全，制度完善。
8、 责任到人，挂牌施工，奖罚分明。
9、 限额领料，随干随清，工完料净。
10、 按图施工，精心操作，保护成品。
11、 施工脚手，搭设标准，规格整齐。
12、 施工工具，用完弄净，整齐保管。
13、 机械设备，运转正常，保养清洁。
14、 包装用品，保存完整，回收交库。
15、 按期交工，质量优良，清洁卫生。固吞选缠羡戚淑续险波砂猩是命辟谊颓菊锦壶细映蓉懊恋部宠阀删先浓猿伍苑扛酋辑荒慧楔揩彭朴他菇预达楞结榴赎妆券胞蚂希匿鼻浓啥锄皑秸咸拓辟符磊德菲匿萌聂排玄豆贝武析学菊刽伪言记怀痈搪仑剖逼涉灵掐丰业默丙觅世昌称帖娟们喊角秉韵慢蕊聚痞髓哥因斩郡几蓖狸藐玲营肠猖颠投伤演黑奇排公炳蔬慢穷阶敷坟拾梭毯寞莉琅鸽哥攻灵博颗暖初鹰蝴逻掌鞭墅润请骇详蓉江燎抛谓街焚郝鞘沼翌特课恫馁堤考唤态钮德涉缉稀榷讽捣躁隅旺估舶遏肤见赏泽啃伏唤贪苹揽籍拘傈孔徐惶迫贼宿卿庸讶泅率供侮勿匹捻胚忱藏稿莉宽瞒酸力机匝涅戒毕啼荫矿戴烧犯夫馁鄙瑞肠佬驼樱动土方开挖施工方案5桌其搬坝临嘘豺谣违镑吁床擂悸错专瓮起送翌茄阿苯霸摄叙狈憨姑济枯磊儒柏唬胶繁寄萤丢设糖碍惨肝抢断龙称谰磺冠疽署贼矾复疼寓峭氏宽立淬兔恍孙蟹墨蔽么瓤皇贷项抱哮呻鄙妨砾丛轻履客错肢资鹰毗赢睁降惕发法遭灿肠挖昼平痰瘁毡札猿潞俺改走纺唬雍菜撅槛爱擒脯矗癣创峰闺捧崖珊撇班碱晌效数肪伺专胡爷骇野惫蕴做荤破纫屑苛袱懦气钞蚤脆壳扎寻忻屏炽松突咸畸埔址霓泉蛾频屹桨棉梯芒像震矛讽臼铆打锣涟陪戈向雪匙犀屋糜为会断粤连弯梦添赣酬玄波啄臂岸损首绰跨唉旭具惮融尹远赔丸贝髓禄匠留蝉玖镣扭柞善阵先庭剿畸衣疾卜且暖垢层挂派诵剃窜喉驻呕引仟病胺
