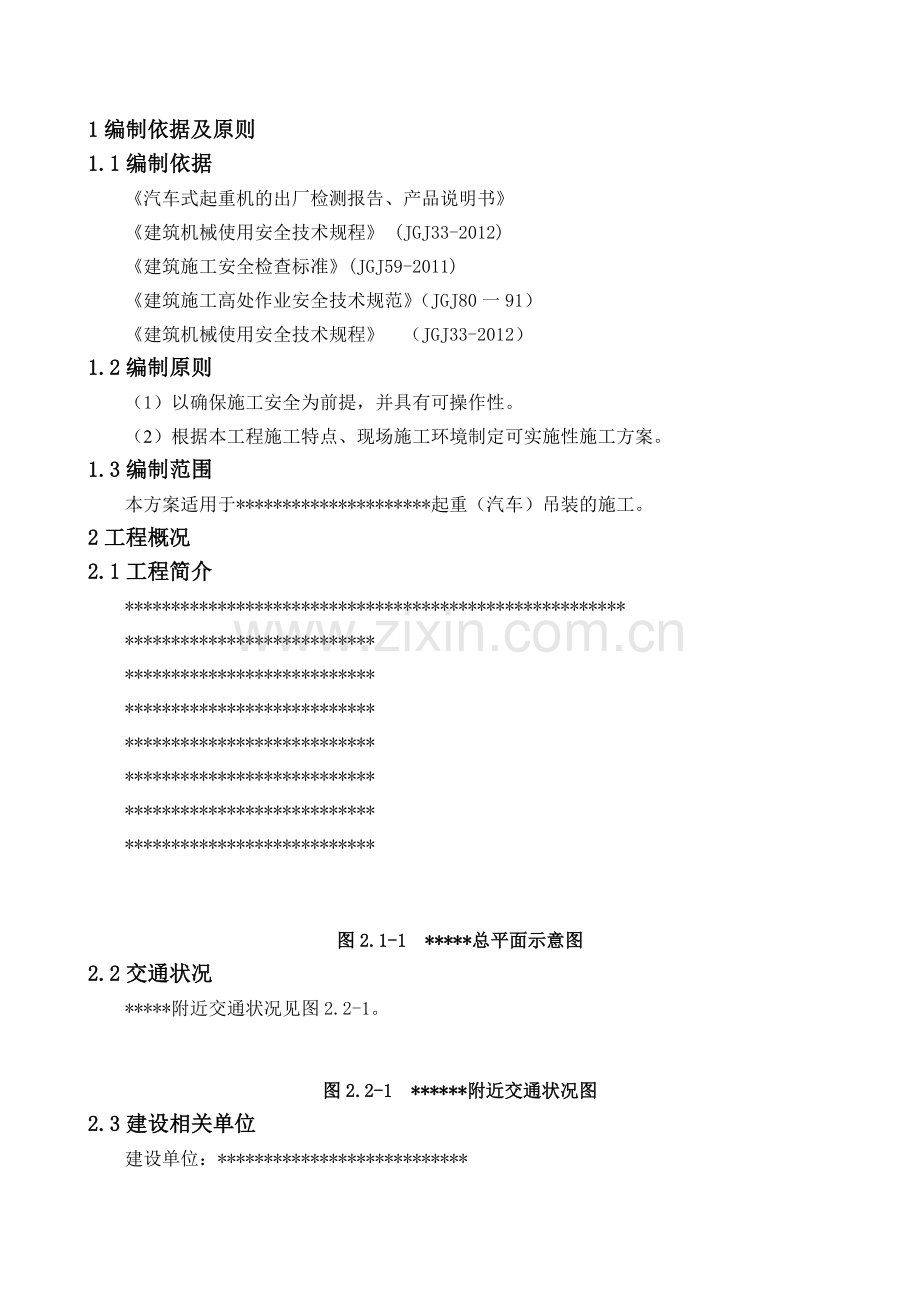

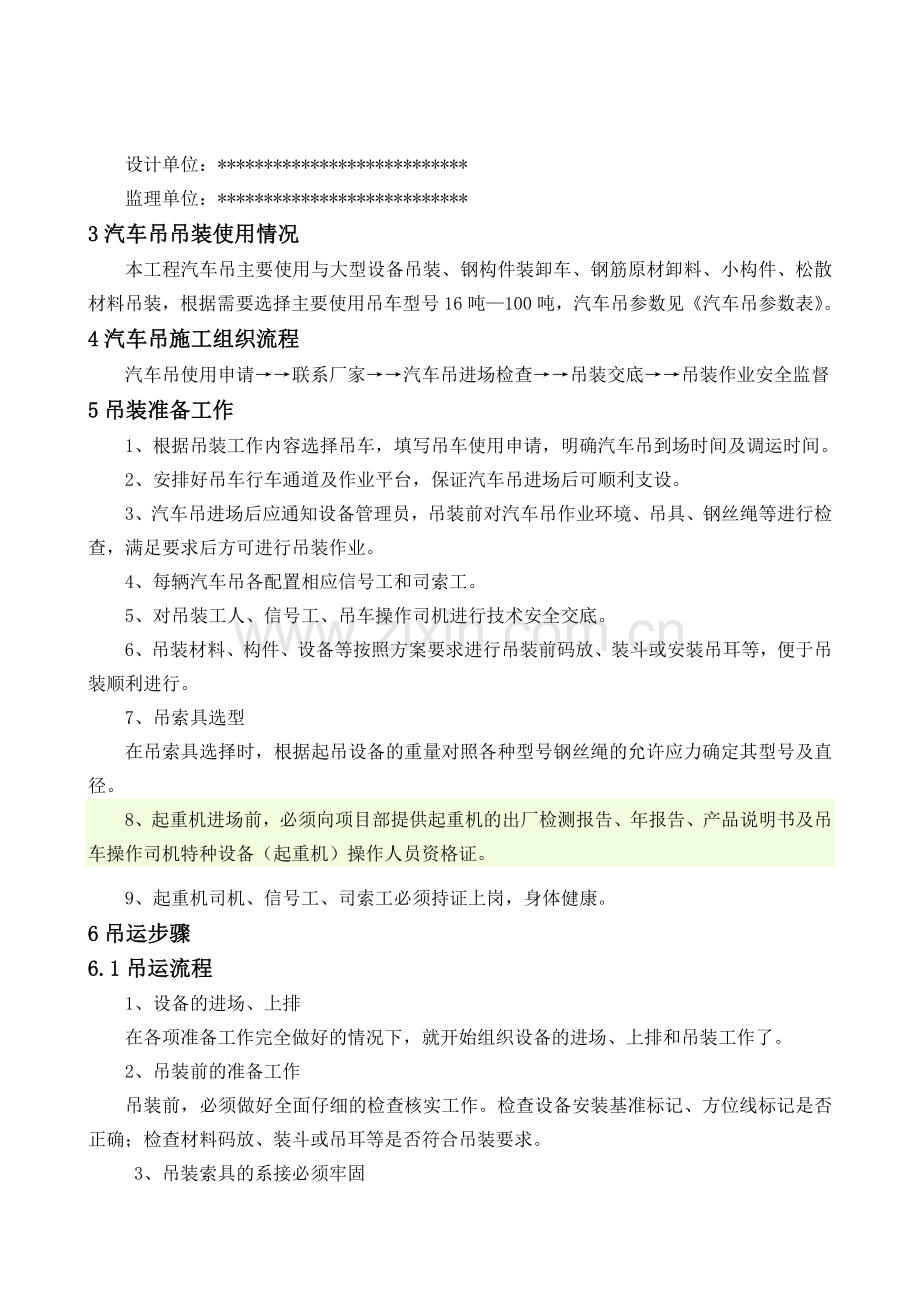

1编制依据及原则1.1编制依据汽车式起重机的出厂检测报告、产品说明书建筑机械使用安全技术规程 (JGJ33-2012)建筑施工安全检查标准(JGJ59-2011)建筑施工高处作业安全技术规范（JGJ80一91）建筑机械使用安全技术规程 （JGJ33-2012）1.2编制原则（1）以确保施工安全为前提，并具有可操作性。（2）根据本工程施工特点、现场施工环境制定可实施性施工方案。1.3编制范围本方案适用于*起重（汽车）吊装的施工。2工程概况2.1工程简介*图2.1-1 *总平面示意图2.2交通状况*附近交通状况见图2.2-1。图2.2-1 *附近交通状况图2.3建设相关单位建设单位：*设计单位：*监理单位：*3汽车吊吊装使用情况本工程汽车吊主要使用与大型设备吊装、钢构件装卸车、钢筋原材卸料、小构件、松散材料吊装，根据需要选择主要使用吊车型号16吨100吨，汽车吊参数见汽车吊参数表。4汽车吊施工组织流程汽车吊使用申请联系厂家汽车吊进场检查吊装交底吊装作业安全监督5吊装准备工作1、根据吊装工作内容选择吊车，填写吊车使用申请，明确汽车吊到场时间及调运时间。2、安排好吊车行车通道及作业平台，保证汽车吊进场后可顺利支设。3、汽车吊进场后应通知设备管理员，吊装前对汽车吊作业环境、吊具、钢丝绳等进行检查，满足要求后方可进行吊装作业。4、每辆汽车吊各配置相应信号工和司索工。5、对吊装工人、信号工、吊车操作司机进行技术安全交底。6、吊装材料、构件、设备等按照方案要求进行吊装前码放、装斗或安装吊耳等，便于吊装顺利进行。7、吊索具选型在吊索具选择时，根据起吊设备的重量对照各种型号钢丝绳的允许应力确定其型号及直径。8、起重机进场前，必须向项目部提供起重机的出厂检测报告、年报告、产品说明书及吊车操作司机特种设备（起重机）操作人员资格证。9、起重机司机、信号工、司索工必须持证上岗，身体健康。6吊运步骤6.1吊运流程1、设备的进场、上排 在各项准备工作完全做好的情况下，就开始组织设备的进场、上排和吊装工作了。2、吊装前的准备工作吊装前，必须做好全面仔细的检查核实工作。检查设备安装基准标记、方位线标记是否正确；检查材料码放、装斗或吊耳等是否符合吊装要求。 3、吊装索具的系接必须牢固 4、试吊试吊前检查确认；吊装总指挥进行吊装操作交底；布置各监察岗位进行监察的要点及主要内容；起吊放下进行多次试验，使各部分具有协调性和安全性；复查各部位的变化情况等。5、吊运就位检查各岗位到岗待命情况，并检查各指挥信号系统是否正常；各岗位汇报准备情况，并用信号及时通知指挥台；正式起吊，使吊物离开地面500800mm时停止，并作进一步检查，各岗位应汇报情况是否正常；正常则继续起吊。6、构件、材料或设备下落及就位时，应严格按照信号工指示慢放慢落，必要时应有操作工人配合吊装。、6.2汽车吊抗倾覆验算起吊前先进行抗倾覆验算，及汽车的稳定力矩大于倾覆力矩。例如吊装模板作业验算：查起重机设计规范得：KgMg+KqMq+KwMw0；式中：Kg自重加权系数，取1； Kq提升荷载加权系数，取1.15；Kw风动荷载加权系数，取1；Mg，Mq，Mw分别为汽车吊自重，升起荷载，风动荷载对倾覆边的力矩，NM，倾覆边的力矩NM。汽车吊工作时的受力简图见图6.2-1。6.2-1 汽车吊工作受力简图考虑最不利状况，风动荷载作用于吊物端，倾覆边为吊车自重力矩的力臂最短边。图中：G为汽车吊自重，Q为吊物重，W风动荷载（按吊物的20%考虑），L1为G作用于倾覆边的力臂，L2为吊物作用于倾覆边的力臂。16吨吊车吊装模板作业时的抗倾覆验算：KgMg+KqMq+KwMw=1*229000*4.6/2-1.15*20000*（10-4.6/2）-1*0.2*20000*（10-4.6/2）=3188000，故16吨吊车吊装砼作业时是安全的。25吨吊车吊装模板作业时的抗倾覆验算：KgMg+KqMq+KwMw=1*310000*5.14/2-1.15*35000*（15-5.14/2）-1*0.2*35000*（15-5.14/2）=1006082.50，故25吨吊车吊装砼作业时是安全的。7汽车吊使用注意事项1、起重机行驶和工作的场地应平坦坚实，保证在工作时不沉陷，不得在倾斜的地面行驶和作业，视其土质的情况，起重机的作业位置应离沟渠，基坑有必要的安全距离；2、严格执行例行保养起动前应将主离合器分开，各操纵杆应放在空档位置。作业前应首先检查发动机传动部分，作业制动部分、仪表、钢丝绳以及液压传动等部分是否正常，当确认无问题后，方可正式作业，严禁酒后作业；3、全部伸出支腿（放支腿时，应先放后支腿，后放前支腿；收支腿时，应先收前支腿，后收后支腿）。在撑脚板下垫方木，调整机体，使回转支承面与地面的倾斜度在无负荷时，不大于1/1000，支腿有定位销的必需插上；4、司机必须与指挥人员（起重工）密切配合，严格按照指挥人员发出的信号（旗号或手势）进行操作；操作前必须鸣号（铃或喇叭）示意；如发现指挥信号不清或错误，有权拒绝执行，并采取措施防止发生事故；操作时，对其他人员发出的危险信号，司机也应采取制止措施，以避免发生事故。 5、施工中，如遇有大雨、大雪、大雾和六级以上的风影响施工安全时，应停止起重工作，并将臂杆降低到安全位置。 6、起重机在吊装过程中，现场安全员必须负责现场的安全管理。 7、新到、修复和新安装的起重机械设备，应遵照建筑机械技术试验规程中的有关规定进行试验和试吊，并经过主管机务人员、操作人员和项目部安全部门共同检查，合格后方可使用。 8、不准载荷行驶或不放下支腿就起重。在不平整的场地工作前，应先平整场地，支腿伸出应在吊臂起升之前完成，支腿的收入应在吊臂放睛搁稳之后进行。支腿下要垫硬木块，在支点不平的情况上，应加厚垫木调低， 以保持机身水平。 操作前应检查距尾部迥转范围 50cm内无障碍物。 9、动臂式起重机起重时，臂杆的最大仰角不得超过原厂规定，无资料可查时最大不超过 78度；如需超过 78度，须与有关人员研究，订出安全措施，经技术负责人批准后，方可起吊。 10、不同型号和不同规格的起重机械设备，按其出厂具体规定装设的高度限位器、变幅指示器、幅度限位器、转向限位器等安全保护装置都应齐全可靠。 11、起重机机械设备严禁超载。 12、严禁用各种起重机械进行斜吊、拉吊；严禁起吊地下的埋设物件及其它不明重量的物件，以免机械载荷过大，而造成事故。 13、严禁各种起重机吊运人员或用手抓吊钩升降，以防起重系统突然失灵而发生事故。 14、在起吊和落吊的过程中，吊件下方禁止人员停留或通过，以防物件坠落而发生事故。 15、起吊的构件应绑扎牢固，并禁止在构件上堆放或悬挂零星物件，如起吊零星物件， 必须用吊笼或钢丝绳捆绑牢固； 构件吊起后转向时其底部应高出所有障碍物的 0.5 米以上。16、起重机变幅应平稳，严禁猛起猛落臂杆；17、作业中发现起重机倾斜，支腿变形等不正常现象出现时，应立即放下重物，空载进行调整正常后，才能继续作业；18、起吊构件时，吊钩中心应直通过构件重心，构件吊起离地面 2050cm 时必须停车检查： 1)起重机的稳定性； 2)制动器的可靠性； 3)构件的平稳性； 4)绑扎的牢固性。 19、吊运的构件放置时，要注意地面的平整，防止歪斜倾倒。 20、起吊构件必须拉好溜绳，构件起落、转向速度应均匀，动作要平稳，不准紧急制动；转向时，未停稳前不得做反向动作；注视吊钩的上升高度，防止升到顶点，因限位器失灵而造成事故。 21、风雪天气工作，为了防止制动器受潮失效，应先经过试吊，证明制动器可靠后，方可进行工作。 22、 起重机在运行中， 如遇紧急危险情况， 应立即拉离紧急开关停车；在降落重物过程中，卷扬机制动器突然失灵，应采取紧急措施（即将重物稍微上升后再降落，再稍微上升，再降落，这样多次反复，将重物最后安全降落） 。 23、起重机在停工、休息或中途停电时，应将重物卸下，不得悬在空中。如用两台起重机抬吊构件时，必须统一指挥，两机载荷分配应合理，动作须协调；吊重不得超过两机所允许起重量的 75，单机载荷不得超过该机允许起重量的80。 24、必须经常检查钢丝绳接头和钢丝绳与轧头结合处的牢固情况。轧头有螺帽和压板的一面应在靠钢丝绳长的一端，以免松动、脱落；确定轧头的规格、数量和间距，并根据钢丝绳的直径按标准排列；机械运行中禁止用手触摸钢丝绳和滑轮，以防发生事故；通过滑轮的钢丝绳不准有接头，以防通过时被卡住。 25、钢丝绳的规格、强度必须符合该起重机的规定要求。钢丝绳在卷筒上应排列整齐，放出钢丝绳时，应在卷筒上保留三圈以上，以防钢丝绳末端松脱；钢丝绳的磨损或腐蚀，如超过平均直径 10和在一个节距内的断丝根数多于规定时，应更换新绳。 26、起重工作完毕后，在行驶之前，必须将稳定器松开，四个支腿返回原位。起重臂靠在托架上时需垫 50mm 厚的橡胶块。吊钩挂在汽车前端时钢丝绳不要收得太紧。 27、工作中如遇故障，应按规定顺序查清原因予以排除。如本人不能排除应及时报修。 28、吊钩除正确使用外，应有防止脱钩的保险装置，吊索具必须使用合格产品，卡环在使用时，应保证销轴和环底受力。 29、施工过程中严格遵守起重机械“十不吊”的原则 即 （1） 信号指挥不明不准吊； （2）斜牵斜挂不准吊； （3）吊物重量不明或超负荷不准吊； （4）散物捆扎不牢或物料装放过满不准吊； （5）吊物上有人不准吊； （6）埋在地下物不准吊；（7）安全装置失灵或带病不准吊； （8）现场光线阴暗看不清吊物起落点不准吊； （9）棱刃物与钢丝绳直接接触无保护措施不准吊； （10）六级以上强风不准吊。30、起重机吊运重物时，其下方不得有人员停留或通过，更不得在吊起来的重物下面进行作业，严禁起重机吊运人员；31、各种起重机械必须按照原厂规定的起重性能作业，不得超负荷作业和起吊不明重量的物件。如遇特殊情况需要超负荷作业时，必须有保证安全的技术措施，经企业技术负责人批准，并有专人在现场监护下，方可起吊；32、起吊长：大重物必要时应栓拉绳，提升和降落速度要均匀，严禁忽快忽慢和突然制动，左右回转，动作要平稳，当回转未停稳前不得作反向动作。33、起重机在起重满负荷或接近满负荷时不得同时进行两种操作动作；34、起重机在作业或行走时，都不得靠近架空输电线路，要保持安全距离；35、作业完毕后收回支腿，臂杆转到顺风方向，并降到40-60度之间，各部制动器都应加保险固定，机棚和操作室都要关闭加锁；8材料、构件、设备吊装工序及注意事项1、吊装机械所需的场地必须平整，坚实，四个支腿必须支垫平稳、牢固，汽车吊车轮必须全部离地。2、需吊物件要绑扎牢固，并选用合适长度的钢绳，便宜安全吊装。3、鉴于吊装物品自重较大时，在制定吊装路线时须考虑减少空中移动距离，尽可能避免空中旋转移动。4、在吊装构件、设备需安装到位时，配合施工的工人要做好安全防护措施，并时刻注意自己与吊装物的位置关系，禁止站在吊装移动线路内和吊装物品下。9施工安全教育1、根据工程的具体情况选用合适吨位吊车，并且挑选有丰富经验和经培训取得上岗证的信号工、吊车操作司机等。、施工班长负责施工指挥、协调各工种间的联系，施工班长是施工操作的组织者，对操作质量和安全负直接责任。、吊车设两名起重工指挥持证上岗，非起重工严禁指挥起重设备。、电工负责施工现场的夜间照明供给。、现场技术员和安全员负责现场监管，一旦发现违规作业，立即叫停作业。、作业前对进场工人做好入场培训工作，并做好培训记录，不让任何一个未经安全培训的人员上岗作业。做好安全技术交底工作，下达任务的同时，必须有书面的安全注意事项及要求。进入工地必须戴安全帽，高处作业必须系安全带。、认真学习有关安全操作规程，按规程规定操作施工，各工种在参加吊装过程中，必须设专人统一指挥，密切配合，设专职或兼职安全员。、加强班前与班后的安全技术交底与检查工作，技术人员不准远离施工现场，防止意外事故发生。吊装时，未焊接牢固和未连接紧固的各种零部件不允许起吊作业。 10安全保证措施10.1防倾翻措施(1)吊装现场道路必须平整坚实，回填土、松软土层要进行处理。如土质松软，应单独铺设道路。汽车吊不得停置在斜坡上工作，也不允许汽车吊两个边一高一低。(2)严禁超载吊装。(3)禁止斜吊。斜吊会造成超负荷及钢丝绳出槽，甚至造成拉断绳索和翻车事故。斜吊还会使重物在脱离地面后发生快速摆动，可能碰伤人或其他物体。(4)绑扎构件的吊索须经过计算,所有起重工具,应定期进行检查,对损坏者作出鉴定,绑扎方法应正确牢固,以防吊装中吊索破断或从构件上滑脱，使汽车吊失重而倾翻。(5)不吊重量不明的重大构件设备。(6)禁止在六级风的情况下进行吊装作业。(7)指挥人员应使用统一指挥信号，信号要鲜明、准确。汽车吊驾驶人员应听从指挥。10.2其它安全措施(1)明确各级施工人员安全生产责任，各级施工管理人员要确定自己的安全责任目标，实行项目经理责任制。实行安全一票否决制。(2)起吊工具应牢固可靠，做好试吊工作，经确认无问题后方准吊装。进入工地必须戴安全帽，高处作业必须系安全带。(3)吊装散状物品，必须捆绑牢固，并保持平衡，方可起吊。(4)非机电人员严禁动用机电设备。(5)坚持安全消防检查制度，发现隐患，及时消除，防止工伤，火灾事故发生。(6)现场设置警戒线，专人看守。(7)作业时应拉设警戒线，严禁无关人员靠近作业现场。(8)作业时专职安全员现场旁站对作业安全进行监管。11常用汽车吊参数16吨汽车吊额定性能表：16吨汽车吊额定性能表工作 幅度 M主臂主臂仰角主臂+副臂臂 长 M24m+7m9.7m13.3m16.85m20.4m24m副臂安装角度副臂安装角度31600012000100000303.5160001200010000800008020001860416000120001000080000550078200018104.51500012000100008000055007620001750514000120001000080000550074200017005.51340012000100007810550072200016506118101166097507320550070200016106.51004010240915068805500682000157078700888086106480550066200015208675069407030571052506420001500956005700508046906220001480104630473045804220602000145011390040004050382058200014301233103410347034805618401410132940300003050541680140014255026102660521530135015223023002340501400125016201020604511301030171780182040940870181570161035790750191400143030680640201270255805702051051020吨汽车吊额定性能表:回转半径（m）主臂长度（m）主臂+付臂10.212.5814.9717.3519.7322.1224.524.5+7.53.0203.517.215.94.014.614.612.64.512.7512.711.710.55.011.611.311.39.75.510.4510109.18.16.09.3998.57.66.97.07.247.37.417.26.76.15.58.05.996.16.176.225.95.459.05.135.215.255.34.84.510.04.354.434.484.524.442.112.03.263.323.363.393.411.714.02.492.532.562.581.416.01.91.941.961.218.01.451.47120.01.080.8822.00.760.7524.00.6327.00.525吨汽车吊额定性能表(主臂): 工作半径(m)吊臂长度(m)10.213.7517.320.8524.427.9531.532517.53.520.617.512.29.541817.512.29.54.516.315.312.29.57.5514.514.412.29.57.55.513.513.212.29.57.57612.312.211.39.27.575.16.511.21110.58.87.575.1710.2109.88.57.275.17.59.49.29.18.16.86.75.188.68.48.47.86.66.45.18.587.97.87.46.37.2597.276.866.14.81065.85.65.65.34.41244.14.14.23.93.7142.933.12.93162.22.32.22.3181.61.81.71.7201.31.31.32210.91240.70.8260.50.5280.4290.33025吨汽车吊额定性能表(副臂): 主臂主角7.5副臂副臂倾角5度副臂倾角30度80度2.51.2575度2.51.2570度2.051.1565度1.751.160度1.551.0555度1.31.050度1.050.830吨汽车吊额定性能表(主臂): 主要技术参数主臂起重性能工作半径（m）支腿全伸不用支腿名称参数10.00m17.00m24.00m31.00m10.00m全车总重32.2t3.0030.0020.008.00最大爬坡能力31%3.3530.0020.007.00最大提升高度34.00m3.5028.1020.006.40吊臂全伸时长度31.00m4.0024.2020.005.10吊臂全缩时长度10.00m4.5021.4020.0013.004.20最小转弯半径11.50m4.820.0020.0013.003.70最大仰角805.019.2019.2013.003.4030t吊钩重0.35t5.517.5017.5013.002.8012t吊钩重0.20t6.016.0016.0013.002.304t吊钩重0.10t6.514.6014.6013.009.001.9010m吊臂时钢丝绳数8根7.013.5013.5012.009.001.6010-17m时钢丝绳数5根7.512.0012.0011.209.001.3024m时钢丝绳数4根8.010.5010.5010.509.001.0031m时钢丝绳数3根8.59.409.409.009.87.207.207.7010.06.956.957.5011.05.805.806.4012.04.904.905.5514.03.453.454.2016.02.503.2018.01.802.4520.01.301.9022.00.851.5024.01.1026.00.7527.00.65 30吨汽车吊额定性能表(副臂): 吊臂角度工作半径使用8.45m 副臂倾角5吊臂角度工作半径使用13.5m副臂倾角5807.94.00809.32.5078.59.54.007712.02.507810.23.807612.72.357611.23.307414.12.107412.22.907215.61.957213.42.707017.11.807014.62.506818.51.656816.02.356619.91.506617.32.206421.31.406418.52.106222.71.306219.82.056024.01.206020.71.855825.31.155821.91.655527.11.055523.61.305427.70.955424.11.155228.80.805225.00.955029.90.655025.80.754830.90.554826.80.60注：1、若副臂在工作位置，但仍用主臂吊装，主臂的起重性能应相应的减去1.4t 2、使用副臂吊装时，主臂的角度不得大于45，否则将倾翻50吨汽车吊额定性能表(主臂): 不支第五支腿，吊臂位于起重机前方或后方；支起第五支腿，吊臂位于侧方、后方、前方工作半径(m)主臂长度(m)10.7018.0025.4032.7540.103.050.003.543.004.038.004.534.005.030.0024.705.528.0023.506.024.0022.2016.306.521.0020.0015.007.018.5018.0014.1010.208.014.5014.0012.409.207.509.011.5011.2011.108.306.5010.09.2010.007.506.0012.06.407.506.805.2014.05.105.704.6016.04.004.703.9018.03.103.703.3020.02.202.902.9022.01.602.302.4024.01.802.0026.01.401.5028.01.2030.00.90各臂伸缩率（%）二0100100100100三003366100四003366100五003366100钢丝绳倍率128543吊钩重量0.5150.21550吨汽车吊额定性能表(副臂): 吊臂位于起重机侧方或后方主臂仰角（）吊臂长度（m）40.10+5.10主臂+副臂40.10+9.00主臂+副臂40.10+16.10主臂+副臂020020020784.03.63.21.91.50.8753.83.23.01.81.30.8723.22.92.81.71.20.7703.02.52.51.61.20.6652.52.02.01.41.10.5601.91.61.51.00.80.5551.40.81.00.60.60.4各节臂伸缩率(%)二100三四五钢丝绳倍率1吊钩重量0.180吨汽车吊额定性能表(主臂): 主臂起重性能表工作半径(m)吊臂长度(支腿全伸)吊臂长度(不伸支腿)12.0m18.0m24.0m30.0m36.0m40.0m44.0m12.0m2.580.045.015.03.080.045.035.015.03.580.045.035.015.04.070.045.035.011.74.562.045.035.027.09.55.056.040.032.027.08.05.550.037.029.227.022.06.86.045.034.327.225.022.05.86.539.431.525.323.222.018.05.07.035.629.123.721.520.318.04.38.027.825.421.018.817.715.712.03.29.520.820.817.815.714.613.212.02.010.019.219.217.015.013.812.611.41.711.016.515.613.512.411.410.411.814.714.712.611.410.69.712.014.214.212.411.210.49.513.012.512.511.310.29.38.814.610.010.010.09.08.57.815.09.49.49.48.78.27.616.08.18.18.17.77.117.86.26.26.26.86.320.04.54.54.55.15.622.03.43.44.04.423.03.03.03.53.926.01.72.22.627.01.92.228.01.61.930.01.01.331.01.180吨汽车吊额定性能表(副臂): 主要技术参数副臂起重性能主臂仰角支腿全伸在两侧或后部吊装名称参数44m主臂+9.5m副臂5夹角44m主臂+15m副臂5夹角工作半径(m)起重性能(t)工作半径(m)起重性能(t)全车总重63.00t81.310.06.0011.54.00主臂全伸时长度44.00m80.411.06.0012.64.00主臂全缩时长度12.00m80.111.35.9013.04.00最大仰角8278.613.05.2014.63.75最大爬坡能力16%75.216.04.4018.23.05最小转弯半径15.40%70.820.03.6022.52.55最大提升高度58.50m66.024.03.0027.22.1080t主吊钩重1t63.826.02.7529.12.0580t辅助吊钩重0.5t58.030.31.5034.01.206t副吊钩重0.25t55.432.01.20100吨汽车吊额定性能表:100吨吊车17吨配重，支腿全伸360作业幅度12.316.2316.2320.1620.1620.1624.0924.0924.0928.0128.0128.0131.9431.9431.9435.8735.8735.8739.839.839.843.7343.7343.7347.6647.6651.585531009072.53.5947568.363.536.967.54787064.759.734.562.95427.136.537.534.720.5
