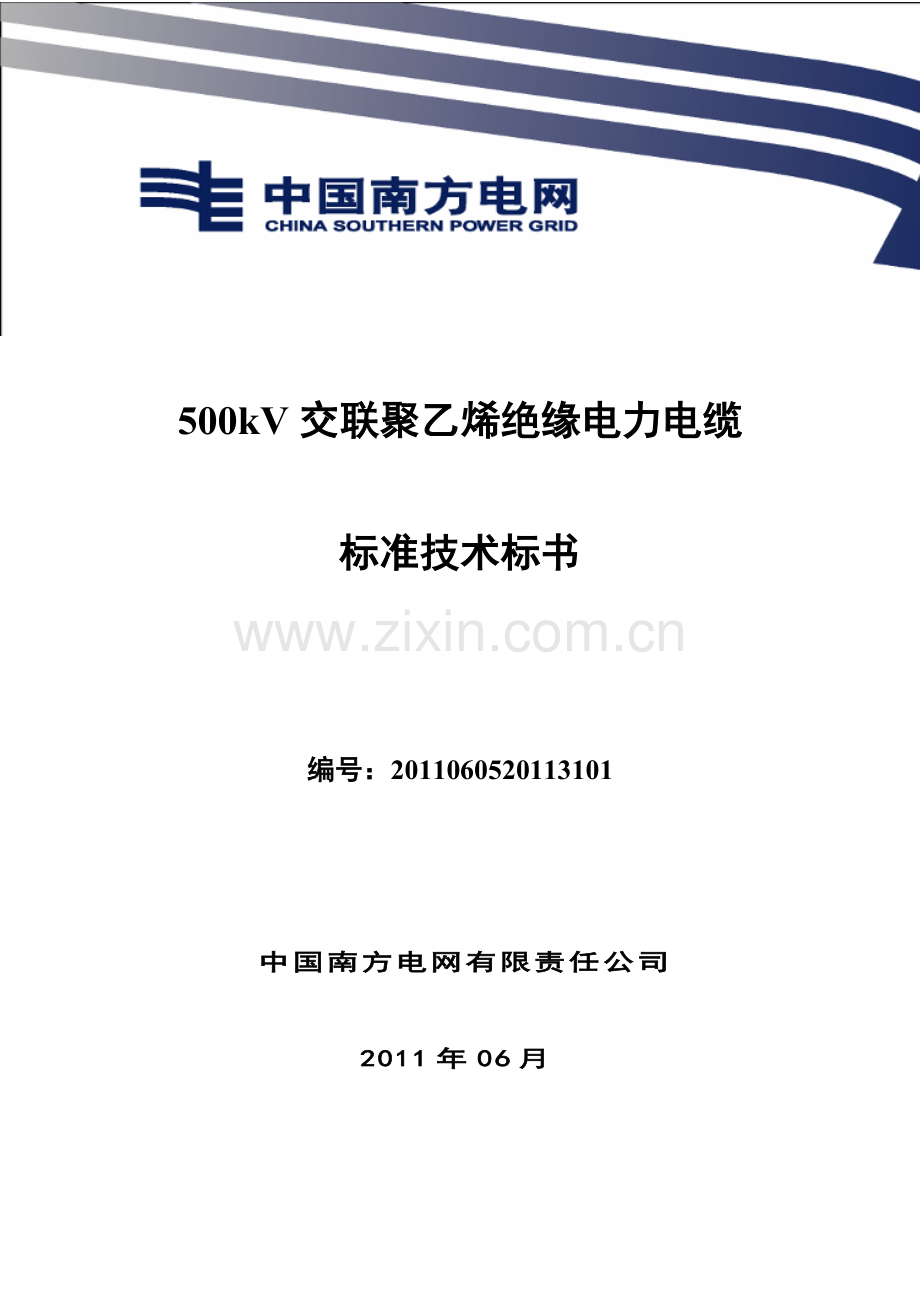

南方电网设备标准技术标书500kV交联聚乙烯绝缘电力电缆.doc

500kV交联聚乙烯绝缘电力电缆标准技术标书编号：2011060520113101中国南方电网有限责任公司2011年06月 目 录1 总则12 工作范围12.1 工程概况12.2 范围和界限22.3 服务范围23 应遵循的主要标准34 使用条件44.1 正常使用条件44.2 特殊使用条件45 技术要求45.1 基本参数45.2设计与结构要求85.3专业接口要求86 试验86.1 型式试验86.2 预鉴定试验86.3 例行试验86.4 抽样试验86.5 竣工试验87 产品对环境的影响98 技术文件要求99 监造、包装、运输、安装及质量保证109.1监造109.2包装109.3运输119.4 安装指导119.5 质量保证1110 设备技术参数和性能要求响应表1211 备品备件及专用工具1611.1必备的备品备件、专用工具和仪器仪表1611.2 推荐的备品备件、专用工具和仪器仪表1712 主要元器件来源1713 技术差异表1714 投标方需说明的其他问题181 总则1.1 本标书适用于中国南方电网有限责任公司 (项目单位填写)公司电网建设工程项目采购的500kV交联聚乙烯绝缘电力电缆（以下简称XLPE电缆）。本标书规定了XLPE电缆的设计、结构、性能、安装和试验等方面的技术要求。本标书适用于通常安装和运行条件下的单芯电缆，但不适用于如海底电缆等特殊用途电缆。1.2 本标书提出的是最低限度的技术要求。凡本标书中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。必须满足国家有关安全、环保等强制性标准的要求。1.3 如果投标方没有以书面形式对本标书的条文提出异议， 则意味着投标方提供的设备完全符合本标书的要求。如有异议， 不管是多么微小， 都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。1.4 本标书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。1.5 本标书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6 本标书未尽事宜，由买、卖双方协商确定。1.7 投标方在应标招标技术文件中应如实反映应标产品与本标书的技术差异。如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标招标技术文件的条文存在差异，招标方有权利要求退货，并将对以后的评标工作有不同程度的影响。1.8 投标方应在应标技术部分按本标书的要求如实详细地填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。1.9 投标方应充分理解本标书并按本标书的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本标书的要求，则认为应标不严肃，在评标时将有不同程度的扣分。2 工作范围2.1 工程概况本标书采购的设备适用的工程概况见表2.1：工程概况一览表。表2.1 工程概况一览表 （项目单位填写）序号名 称内 容1工程名称2工程建设单位3工程地址2.2 范围和界限(1) 本标书适应于所供XLPE电缆的设计、制造、装配、工厂试验、交付、现场安装和试验的指导、监督以及试运行工作。(2) 运输 运输条件： （项目单位填写）投标方负责从生产厂家至工地现场的运输、装卸及就位。(3) 现场安装和试验在投标方的技术指导和监督下由招标方完成。(4）本标书未说明，但又与设计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求，按条款3所规定的有关标准执行。2.3 服务范围(1) 投标方应按本标书的要求提供 （项目单位填写）全新的、合格的XLPE电缆及其附属设备、备品备件、专用工具和仪器。投标方所提供的组件或附件如需向第三方外购时，XLPE电缆生产厂应对质量向招标方负责，并提供相应出厂和验收证明。（2）供货范围一览表投标方提供的XLPE电缆的具体规格、数量见表2.2：供货范围及设备技术规格一览表。投标方应如实填写“投标方保证”栏。表2.2供货范围及设备技术规格一览表序号名 称单位项目要求投标方保证型式、规格数量型式、规格数量(3) 工厂试验由投标方在生产厂家内完成, 但应有招标方代表参加, 参加工厂验收的人数及天数等规定详见标书商务部分。(4) 现场安装和试验在投标方的技术指导下由招标方完成, 投标方协助招标方按标准检查安装质量, 处理调试投运过程中出现的问题，并提供备品、备件，做好销售服务工作。投标方应选派有经验的技术人员，对安装和运行人员免费培训。安装督导的工作范围及人数和天数等规定详见标书商务部分。(5) 投标方应协助招标方解决设备运行中出现的问题。(6) 设计联络会议的地点及招标方参加人员的人数和天数等规定详见标书商务部分。(7) 设备安装、调试和性能试验合格后方可投运。线路投运并稳定运行后，投标方和招标方（业主）双方应根据相关法律、法规和中国南方电网有限责任公司管理制度签署合同设备的验收证明书。该证明书共两份，双方各执一份。(8) 如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术部分要求，买卖双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部分，按商务部分有关条款执行。3 应遵循的主要标准除本标书特殊规定外, 投标方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。如果这些标准内容有矛盾时, 应按最高标准的条款执行或按双方商定的标准执行。如果投标方选用本标书规定以外的标准时, 则需提交这种替换标准供审查和分析。仅在投标方已证明替换标准相当或优于标书规定的标准, 并从招标方处获得书面的认可才能使用。提交供审查的标准应为中文或英文版本。主要引用标准如下：IEC 60287 电缆载流量计算IEC 60332 电缆在火焰条件下的燃烧试验IEC 62067 额定电压150kV（Um170kV）以上至500kV（Um550kV）挤包绝缘的电力电缆及附件 试验方法和要求GB/T 311.1 高压输变电设备的绝缘配合 GB/T 311.2 绝缘配合 第2部分：高压输变电设备的绝缘配合使用导则GB/T 2951 电缆和光缆绝缘和护套材料通用试验方法 GB/T 2952.12952.2 电缆外护层GB/T 3048.4 电线电缆电性能试验方法 第4部分：导体直流电阻试验GB/T 3048.8 电线电缆电性能试验方法 第8部分：交流电压试验GB/T 3048.11 电线电缆电性能试验方法 第11部分：介质损失角正切试验GB/T 3048.12 电线电缆电性能试验方法 第12部分：局部放电试验GB/T 3048.13 电线电缆 第13部分：冲击电压试验方法GB/T 3048.14 电线电缆 第14部分：直流电压试验方法GB/T 3953 电工圆铜线GB/T 3956 电缆的导体GB/T 6995.16995.5 电线电缆识别标志GB/T 16927.1 高电压试验技术 第1部分：一般试验要求 GB/T 18380.1113、2122、3136 电缆和光缆在火焰条件下的燃烧试验GB/T 22078.122078.3 额定电压500kV（Um550kV）交联聚乙烯绝缘电力电缆及其附件DL/T 401 高压电缆选用导则JB 5268.2 电缆金属套 铅套DL/T 586 电力设备监造技术导则JB/T 8137.4 电线电缆交货盘型钢复合结构交货盘JB/T 10181.110181.6 电缆载流量计算 SH 0001 电缆沥青 4 使用条件本设备采购标准要采购的XLPE电缆，其安装地点的实际外部条件见表4.1：设备外部条件一览表。投标方应对所提供的相关性能参数在工程实际外部条件下进行校验、核对，使所供设备满足实际外部条件要求及全工况运行要求。表4.1 设备外部条件一览表 （项目单位填写）序号名 称单位数值1环境温度最高日温度最低日温度最大日温差2海拔m3太阳辐射强度W/cm24污秽等级5电缆埋深处最高地温6相对湿度最大日相对湿度%最大月平均相对湿度7耐受地震能力（指水平加速度，安全系数不小于1.67，水平加速度应计及设备支架的动力放大系数1.2）g8敷设方式（电缆沟、桥架、排管、隧道）9系统条件系统标称电压： 最高电压： 额定频率： 中性点接地方式： 10设备运输条件4.1 正常使用条件4.1.1 环境条件1）海拔高度：1000m；2）最高环境温度：+45C；3）最低环境温度：-10C；4）日照强度：0.1W/cm2(风速0.5m/s)；5）土壤温度：电缆埋深处最高地温： +30；最低地温： 0；6）污秽等级：级；4.1.2 工程条件4.1.2.1 系统概况1）系统额定电压：500 kV；2）系统最高电压：550 kV；3）系统额定频率：50Hz；4）系统接地方式：中性点有效接地；5) 基准雷电冲击耐压水平（BIL）：1550 kV；6) 电缆线路设计使用年限：大于30年。4.1.2.2 设计寿命工程使用电力电缆必须是全新的、耐用的，满足作为一个完整产品一般所能满足的全部要求，应保证电力电缆设计寿命大于30年。4.2 特殊使用条件凡不满足4.1条正常使用条件之外的特殊条件，如环境温度、海拔、污秽等级等条件项目单位应在表4.1中明确，且应在招标书的相应技术条款及表10 中对有关技术参数及要求加以修正、说明，并在提交需求计划及招标书时向物资部门特别明确。5 技术要求5.1 基本参数5.1.1 基本要求XLPE电缆应采用VCV立式交联工艺生产，内、外半导电层与绝缘层必须三层共挤；三层共挤工艺完成后应进行去气。5.1.2 导体1) 标称截面分别为：800mm2、1000mm2、1200mm2、（1400 mm2）、1600mm2、（1800 mm2）2000mm2、（2200 mm2）及2500mm2，其中括号内为非优选导体截面。导体材料应选用铜材，并采用符合GB/T 3953规定的TR型软铜线。2) 导体应采用分割导体结构，其结构和直流电阻应符合GB/T 22078的规定。3) 标称截面800mm2、1000mm2、1200mm2、1400 mm2、1600mm2电缆铜导体中的单线应不少于170根，标称截面1800 mm2、2000mm2、2200 mm2、2500mm2电缆铜导体中的单线应不少于265根。4) 各种绞合导体不允许整芯或整股焊接。绞合导体中的单线允许焊接，但在同一层内，相邻两个接头的距离应不小于300 mm。5) 导体的表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边以及凸起或断裂的单线。6) 20 C时导体的直流电阻应不超过GB/T 3956和GB/T 22078.2中表2规定的相应的最大值。5.1.3 导体屏蔽和绝缘屏蔽1) 屏蔽用半导电料应采用超光滑可交联型半导电材料，并符合GB/T 22078的规定。2) 导体屏蔽应由半导电包带和挤包的半导电层组成，其厚度近似值为2.5 mm，其中挤包半导电层厚度近似值为2.0mm。挤包半导电层应均匀地包覆在半导电包带外，并牢固地粘在绝缘层上。半导电层与绝缘层的交界面应光滑，无明显绞线凸纹、尖角、颗粒、烧焦或擦伤痕迹。3) 绝缘屏蔽为挤包半导电层，其厚度近似值为1.0mm，绝缘屏蔽应与导体挤包屏蔽层和绝缘层一起三层共挤。绝缘屏蔽应均匀地包覆在绝缘表面，并牢固地粘附在绝缘层上。绝缘屏蔽的表面以及其与绝缘层的交界面应光滑，无尖角、颗粒、烧焦或擦伤的痕迹。5.1.4 绝缘1) 绝缘材料应为超净化可交联聚乙烯料，其性能应符合GB/T 22078的规定。2) 最小工频平均击穿场强应不小于35kV/mm，最小冲击平均击穿场强应不小于70kV/mm。3) 绝缘层的标称厚度应符合GB/T 22078的规定，绝缘平均厚度与标称值应为正公差，其公差不大于其标称值的10%+0.1mm。4) 绝缘偏心度不大于5%，即： 其中：最大绝缘厚度和最小绝缘厚度为同一截面上的测量值。5) 电缆绝缘层允许的杂质、微孔尺寸及数目、半导电屏蔽层与绝缘层界面突起与微孔的限制应符合GB/T 22078的规定。5.1.5 防水层1) 径向防水层应采用铅套或皱纹铝套等金属套。2) 对于纵向阻水电缆，绝缘屏蔽与金属套间应有纵向阻水结构，纵向阻水结构应由半导电阻水膨胀带绕包而成，半导电阻水带应绕包紧密、平整、无擦伤。3) 如对电缆导体也有纵向阻水要求时，导体绞合时应绞入阻水绳等材料。4) 阻水材料应与其相邻的其他材料相容。5.1.6 金属屏蔽、金属套1) 可用铜丝编织带或金属套等作金属屏蔽。金属屏蔽、金属套截面应满足系统短路容量的要求。当金属套的截面不满足要求时，必须通过增加金属套厚度或增加铜线屏蔽等方式来满足。2) 金属套可为铅套或皱纹铝套，皱纹铝套与铅套均应符合GB/T 22078的规定。铅套应采用符合JB/T 5268.2规定的铅合金；皱纹铝套应采用纯度不小于99.6%的铝材制造，铝带的伸长率应不小于16。焊接皱纹铝套不得有圆周方向的焊缝，焊缝内壁应平整，焊缝强度须不小于铝套强度，不得有明显突起。3) 皱纹铅套和铝套的厚度应符合GB/T 22078的规定。铅套的最小厚度应不小于其标称厚度的95%-0.1mm，皱纹铝套的最小厚度应不小于其标称厚度的85%-0.1mm。4) 金属套表面应有电缆沥青或热熔胶防腐层，涂覆在金属套上的防腐层应粘着良好，均匀完整，采用的电缆沥青应符合SH 0001的规定。5.1.7 非金属外护套采用单层护套结构时，应采用高密度聚乙烯（HDPE）、聚氯乙烯（PVC）材料。此时要求：1) 非金属外护套的性能、厚度及绝缘水平应符合GB/T 22078的规定。2) 非金属外护套的表面应有不易脱落的连续性完好的导电层；3) 非金属外护套应有良好的防腐蚀、防蚁、防潮和阻燃性能；4) 隧道内电缆非金属外护套应采用低烟低卤阻燃料，燃烧试验应取得国家消防部门认可的试验报告。外护套需增加“退灭虫”（“Termigon”）或“退敌虫”防蚁护层时，采用双层护套结构，其中内层护套应采用高密度聚乙烯（HDPE）护套料，外层护套应采用“退灭虫”（“Termigon”）或“退敌虫”防蚁护套料。此时要求：1) 内层高密度聚乙烯护套厚度应为4.04.5mm，外层防蚁护套厚度应为2.00.1mm。内层高密度聚乙烯宜选用红色添加剂，以示和外层防蚁护套区别。2) 电缆的防蚁性能应满足GB/T 2951.38根据蚁巢法达到1级蛀蚀等级，并提供国家权威机构出具的抗白蚁试验报告。3) 防蚁护套应具有良好的抗腐蚀性（尤其是蚂蚁分泌的甲酸）、耐磨性和弹性。表面应具有较高的光洁度。4) 防蚁护套的绝缘水平应符合DL 401的规定。5) 非金属外护套的表面应有不易脱落的连续性完好的导电层。5.2设计与结构要求1) 电缆牵引头应压接在导体上，与金属套的密封优先采用焊接密封，密封性能良好，并能承受与电缆相同的敷设牵引力和侧压力。2) 电缆内端头采用钢制或铝制封帽，与金属套的密封采用铅封或焊接密封，密封性能良好。3) 对皱纹铝套电缆，每盘电缆应向金属套内充入氮气，以便监测电缆金属套、牵引头或内端头在敷设前是否完好。5.3专业接口要求5.3.1 电缆附件接口 投标方应确保供货产品参数必须与投标文件一致，以便与电缆附件配合。6 试验XLPE电缆应由技术检查部门进行检验，应保证全部交货的XLPE电缆符合本规范的要求，用户有权按本规范的规定对XLPE电缆进行检验。XLPE电缆的检验分为型式试验、预鉴定试验、例行试验、抽样试验和竣工试验。具体的检验项目和试验方法应与引用的标准IEC62067、GB/T 22078及本规范的要求一致。6.1 型式试验试验项目、方法和要求应符合GB/T 22078.1 第12条的规定。6.2 预鉴定试验试验项目、方法和要求应符合IEC62067和GB/T 22078.1第13条的规定。6.3 例行试验 试验范围：在所有制造电缆长度上进行。试验项目、方法和要求应符合GB/T 22078.1第9条的规定。对有空隙的皱纹铝套，应增加对金属套充氮气0.4Mpa、30分钟无泄漏的气密性试验。6.4 抽样试验试验范围和频度：按GB/T 22078.1第10条的规定。试验项目、方法和要求应符合GB/T 22078.1第10条的规定；微孔、杂质及界面突起的试验测定方法应参照GB/T 22078.1中附录E的规定。对焊接波纹铝套结构应检查尺寸，且铝套内壁在焊缝处应无凸起。6.5 竣工试验6.5.1 主绝缘电阻测量测量每相导体与金属屏蔽（金属套）间的绝缘电阻。6.5.2 外护套绝缘电阻测量测量每相金属屏蔽（金属套）与大地之间的绝缘电阻。6.5.3 导体电阻测量测量每相导体直流电阻。6.5.4 主绝缘交流耐压试验在导体与金属屏蔽（金属套）间施加交流试验电压320kV、持续时间60分钟。交流试验电压波形应基本为正弦波，试验电压频率应为20300Hz。 6.5.5 电缆线路工频参数测量测量电缆线路正序、零序阻抗；测量导体与金属屏蔽间的电容，其值与设计值的正偏差应不大于8%。6.5.6 外护层耐压试验在每相金属屏蔽、金属套与大地间施加直流试验电压10kV、1分钟。7 产品对环境的影响制造厂应该提供有关设备对环境影响所需要的材料。任何已知的化学危险和环境危害应在手册或使用说明中明确。制造厂应该对有关设备的不同材料的使用寿命和拆除的程序给予必要的指导，对再循环使用的可能性给予简要说明。8 技术文件要求投标方应承诺在签订合同 内（项目单位填写）提供以下所列（但不限于下列资料、图纸、文件，投标方应承诺提供招标方提出的所有所需资料、图纸、文件供工程设计、安装、运维使用）的图纸、资料、文件纸质版6套，电子版光盘2套（含AutoCAD图）。8.1技术资料和图纸8.1.1 鉴定证书、型式试验报告及最新的国家技术监督局抽检报告。8.1.2 电缆断面图及结构尺寸（注明每部分厚度、外径及其公差）。8.1.3 电缆的规格说明（如：电性能参数、弯曲半径等）。8.1.4 牵引头和封帽的结构图。8.1.5 各类计算书（含依据的计算公式、有关参数选择和计算结果）：1）持续(100%负荷率)运行载流量(计算应循依IEC 60287等公认标准方法)；2）短时过负荷曲线；3）电缆导体以及金属屏蔽（金属套）的短路热稳定校验；4）绝缘厚度的确定。8.1.6 绝缘的最小工频平均击穿场强和最小冲击平均击穿场强的试验报告。8.1.7 外护套防白蚁、阻燃的试验报告。8.1.8 原材料来源(含绝缘料、半导电料的供货商及其牌号)、性能指标和参数。8.1.9 供货记录。8.2 设计联络1）投标方应在技术协议签订后的 天内（项目单位填写）向招标方提供正式版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料，同时向招标方设计代表提供拷贝磁盘2份（图纸为AutoCAD 2000版、文字资料为Word97版）。2）投标方应按设计需要随时开展设计联络工作，提供设计所需的相关资料，以保证招标方工期要求。3）投标方提供的图纸必须经招标方代表确认。9 监造、包装、运输、安装及质量保证9.1监造1）投标方必须在签订合同后10天之内以书面形式提供所供设备的制造进度表。按照DL/T 586的要求，招标方可随时进厂监造。监造和检验人员有权了解生产过程、查询质量记录和参加各种试验。2）监造范围包括设备的设计、加工、制造、储运、材料采购、组装和试验等重要过程，关键部件的质量控制，进行见证、检验和审核。3）运行单位的工厂监造和检验工作，不减少投标方对产品的质量责任，监造和检验人员不签署任何质量证明。4）投标方应在出厂前提前至少5个工作日书面通知招标方进行出厂试验监督。9.2包装1）XLPE电缆外护套表面应标明电缆制造厂、型号、电压、规格、生产年份、盘号和计米等不易脱落的标志，其标志应符合GB/T 6995的规定。2）XLPE电缆应卷在符合标准的缆盘上，电缆两端头应加防护套，外端头应装有牵引头。电缆盘为型钢焊接结构，外护板用薄钢板制作并易于拆除。电缆盘应平稳放置及固定在托盘上，外护板与电缆盘的固定不得采用焊接。对电缆盘的其他要求应符合JB/T 8137的规定。3）电缆应能够在电缆盘上做外护层耐压试验，即在外护套上施加直流电压25kV、1min。4）每盘皱纹铝护套电缆，电缆金属套内应充入压强为0.4Mpa的氮气，以便于监视电缆在运输过程的损伤。5）电缆盘上有下列文字和符号标志：a) 招标方名称b) 制造厂名和制造日期c) 电缆型式（电压、规格和截面）d) 电缆长度e) 电缆盘总重f) 表示电缆盘滚动方向和起吊点的符号g) 电缆盘规格：直径、中心孔径、外宽尺寸h) 电缆盘编号i) 合同号j) 必要的警告文字和符号6）每盘电缆应有制造厂的产品质量检验合格证。7）随电缆一起提供的技术文件（产品包装清单、产品出厂合格证明书及主要外购件的产品合格证、例行试验与抽样试验报告、每盘电缆的绝缘电阻试验结果（归算至20C）、安装、使用及维护说明书等）应完整无缺，并装在不透水的袋内。9.3运输1）电缆应尽量避免露天存放。电缆盘不允许平放。搬运中严禁从高处扔下装有电缆的电缆盘，严禁机械损伤电缆。吊装包装件时，严禁几盘同时吊装。在车辆、船舶等运输工具上，电缆盘必须放稳，并用合适的方法固定，防止在运输中相互碰撞、滚动或翻倒。2）随同运输的产品应附有装箱清单，产品所需提供的技术资料应完整无缺。9.4 安装指导制造厂在安装和启动时应安排技术人员提供现场安装指导服务，提出技术建议。9.5 质量保证1）全部设备必须是全新的，持久耐用的，应满足作为一个完整产品所能满足的全部要求。投标方应保证在规定的使用条件下运行并按使用说明书进行安装和维护时，设备的预期寿命应不少于30年。2）投标方应对其整组设备在到货后提供不少于三年的“三包”质量保证。之后如发生产品损坏，投标方应及时为本组装置提供维修部件，并按最近的投标价提供。3）订购的新型产品除应满足本标准外，投标方还应提供该产品的鉴定证书。4）投标方应保证制造过程中的所有工艺、材料试验等(包括投标方的外购件在内)均应符合本标准的规定。5）附属及配套设备必须满足有关行业标准的要求，并提供试验报告和产品合格证。6）投标方应有遵守本标准中各条款和工作项目的ISO9000-GB/T19000质量保证体系，该质量保证体系已经通过国家认证并在正常运转。10 设备技术参数和性能要求响应表投标方应认真逐项填写所供设备技术参数和性能要求响应表（见表10）中“投标方保证值”栏，不能空格，也不能以“响应”两字代替，不允许改动本表内 “投标方保证值”栏之外的数值。如有差异，请填写表13：技术差异表。表10 技术参数和性能要求响应表序号项目单位标准参数值项目要求值投标方保证值1导体材料铜结构分割导体标称截面积mm280010001200140016001800200022002500最少单线根数单线直径根mm170（8001600 截面）265（1800 截面及以上）导体外径及其偏差mm/2导体半导电屏蔽层绕包半导电带（层厚度）层mm/挤包半导电层厚度mm/3绝缘平均厚度不小于标称厚度tmm34（800截面）33（1000、1200截面）32（1400、1600截面）31（18002500截面）最薄点厚度不小于mm0.95t偏心度不大于%54绝缘半导电屏蔽层厚度mm/外径及偏差mm/5缓冲层绕包半导电弹性材料（层厚度）层mm/绕包具有纵向阻水功能的半导电阻水膨胀带弹性材料（层厚度）层mm/6金属套材料挤包皱纹铝套焊接皱纹铝套铅套铅合金套皱纹套波峰外径mm/皱纹套波谷外径mm/皱纹间距mm/平均厚度不小于标称厚度t铝套铅套（铅合金套）mm2.9（800截面）3.3（800截面）3.0（1000截面）3.4（1000截面）3.0（1200截面）3.5（1200截面）3.0（1400截面）3.5（1400截面）3.1（1600截面）3.6（1600截面）3.2（1800截面）3.6（1800截面）3.2（2000截面）3.7（2000截面）3.2（2200截面）3.7（2200截面）3.3（2500截面）3.8（2500截面）最薄点厚度不小于mm铝套0.85t-0.1mm铅套0.95t-0.17防腐涂层材料电缆沥青热熔胶加绕一层塑料带或相当材料/8外护套材料聚氯乙烯聚乙烯颜色/平均厚度不小于标称厚度tmm6.0最薄点厚度不小于mm0.85t-0.1是否增加“退灭虫”或“退敌虫”防蚁护层/防蚁护层厚度mm/9导电层导电涂层/挤包半导电层厚度mm/10电缆外径及偏差/1120C导体最大直流电阻/km0.0221（800截面）0.0176（1000截面）0.0151（1200截面）0.0129（1400截面）0.0113（1600截面）0.0101（1800截面）0.0090（2000截面）0.0083（2200截面）0.0073（2500截面）1290C导体最大交流电阻/km/1320C金属套最大直流电阻/km/14导体半导电屏蔽层老化前后90C时的电阻率.m100015绝缘半导电屏蔽层老化前后90C时的电阻率.m50016局部放电（灵敏度5PC或更优，435kV下）PC无可检测出的放电17tan（导体温度95C100C，290kV下）810-418雷电冲击试验（导体温度95C100C下）kV/次1550/各1019电缆电容mF/km/20出厂工频电压试验kV/min580/6021安装后工频电压试验kV/h320/122出厂外护套负极性直流试验kV/min25/123安装后护套负极性直流试验kV/min10/124外护套雷电冲击电压试验kV/次72.5/各1025外护套的绝缘电阻M.km/11 备品备件及专用工具11.1必备的备品备件、专用工具和仪器仪表投标方应向招标方提供必备的备品备件、专用工具和仪器仪表清单见表11.1, 要求提供的备品备件、专用工具和仪器仪表应是新品, 与设备同型号、同工艺。表11.1必备的备品备件、专用工具和仪器仪表清单 （项目单位填写）序号名称型号及规格单位数量使用处备 注 11.2 推荐的备品备件、专用工具和仪器仪表投标方向招标方推荐另购的备品备件、专用工具和仪器仪表见表11.2。表11.2 推荐的备品备件、专用工具和仪器仪表清单 （投标方填写）序号名称型号及规格单位数量用 途备 注 12 主要元器件来源投标方应按表12如实填写主要元器件来源。表12 主要元器件来源一览表 （投标方填写）序号元器件名称及型号生产厂家名称生产厂家地址生产厂家联系方式13 技术差异表投标方应将所供设备与本采购标准有差异之处，无论优于或劣于本采购标准要求，均汇集成此表。表13 技术差异表 （投标方填写）序号招 标 文 件投 标 文 件条 目简 要 内 容条 目简 要 内 容123456789投标方： 盖章：14 投标方需说明的其他问题如有需说明的其他问题，投标方应通过书面形式提交，并加盖公章。
