招商依云溪谷项目外遮阳窗技术标书.doc

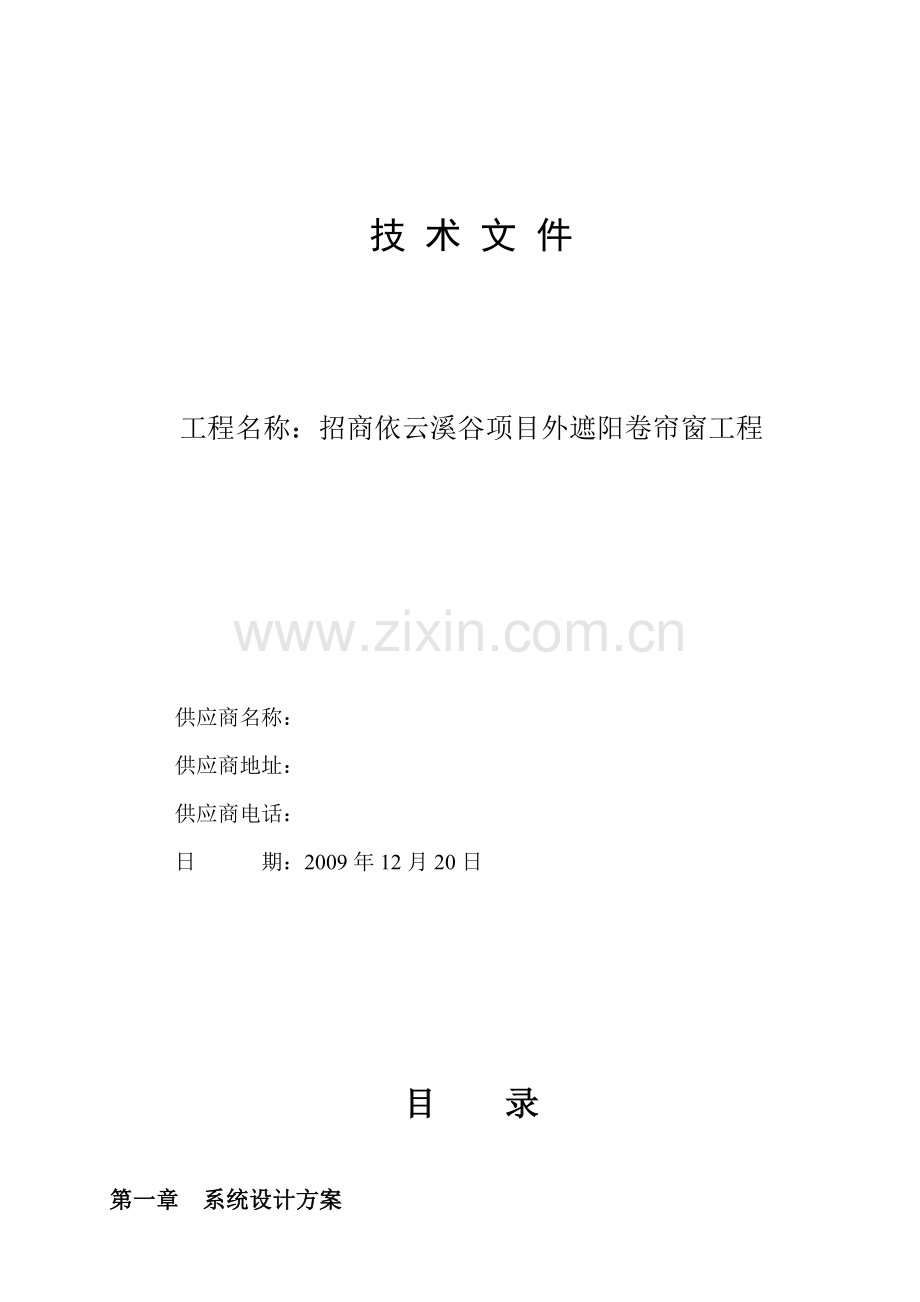

技 术 文 件

工程名称：招商依云溪谷项目外遮阳卷帘窗工程

供应商名称：
供应商地址：
供应商电话：
日 期：2009年12月20日

目 录

第一章 系统设计方案
第二章 产品工艺相关资料
第三章 施工方案及施工组织计划，项目管理负责配备情况表
第四章 施工方案及安全措施
第五章 服务承诺及措施
第六章 培训计划
第七章 材料的“三包”服务
第八章 金星宇公司标准
第九章 卷帘窗抗风压计算手册

第一章 系统设计方案

第一章：系统设计方案
依据对现场情况勘查，结合整齐建筑，以节能、环保、智能的理念，设计外遮阳卷帘窗。具体方案如下：
注：外遮阳卷帘窗具体介绍见独立成册的优化设计方案

招商依云溪谷项目
外遮阳卷帘窗节点图

第二章 产品工艺相关资料

工 艺 要 求
（一）卷帘型材
1．卷帘型材成型工艺：经生产流水线一次性滚压成型，中间填充不含碳氢氟化物的聚氨酯隔热保温发泡材料；
2．卷帘型材材料：铝镁合金型材, 强度R200-240N/mm2,板材厚度按照欧洲卷帘窗和遮阳协会的测试标准；
3．表面处理：多层聚酯烤漆，漆膜厚度30um，光亮度为30；
4．聚氨酯发泡材料：比重55kg/m3，无氟；
6. 静态机械性能：耐磨，抗敲打/撞击，抗弯；
7. 防火性能（DIN 4102）：不可燃结构材料-A2 级；
8. 防气体渗透能力：可抵御工业气体的侵入；
9. 防液体渗透能力：表面抗水；
10. 生物效应：不腐朽；
11．绝热效应（DIN 4108）：k=1.6W/m2K（与带断桥玻璃窗组合测试）；
12．隔音性能(DIN 4109)：R=37dB（与带断桥玻璃窗组合测试）。

（二）配件
1. 导轨：铝合金。材料厚度1.0-2.0mm。表面烤漆；导轨内侧配置密封毛条，确保卷帘窗关闭后的密闭性；
2. 传动轴：50梅花型高强度铝制轴，满足防腐要求；
3. 轴承：专用钢质滚珠轴承（无需润滑）；
4. 端座：通过精密模具压铸合成；
5．皮带：为尼龙织物，耐拉、耐磨；
6. 塑料件：高强度工程塑料制成。

（三）驱动
1．拉带驱动（拉带盒室内墙面明装、）-可配置省力装置；
2．曲柄摇杆驱动；
3．专用管状电机驱动（可以墙面开关控制/群控/无线电遥控/光控/程序控制）。

（四）安装方式
1．在新建筑物上的安装位置：中装于墙体结构；

卷帘窗手动操作使用说明
正确的使用卷帘机构，可以有效延长产品使用寿命，请关注以下几点：

1．卷帘窗的启闭由安装在室内的皮带收绕机构实现；
2．卷帘窗的开启：
当用力往下拉皮带时，卷帘向上运行（即开启卷
帘窗）；注意：向下拉皮带时不要用力过猛，以
免产生大的冲击；
* 这一状态主要用于让阳光全部/或者部分射入室
内，或者需要大量通风时。
3．卷帘窗的关闭：
首先用手在皮带收绕器出口均匀地将皮带水平地
拉出，同时缓缓地向上送出皮带，卷帘即可做相
应的下行；
* 这一状态主要用于夏日阳光照射特别强烈、或
者室内需要保温、或者室内不需要任何采光时。
4．卷帘窗在中间位置的停留
本产品采用的皮带收绕器具有在任意中间位置（卷帘非全闭合，也非全开启的状态）
锁定卷帘的功能，即当您在所需要的位置松开皮带时，卷帘板即刻停留在相应的位置上，这一功能是由皮带收绕器出口处的金属锁舌实现的； 这一状态主要用于既需要遮阳，又需要采光或者通气的时候。
5．卷帘窗对采光和通气的微量调整
由于在每根卷帘叶片的上部开了许多通透小槽，所以可以在卷帘窗锁闭的状态下，通过拉动皮带来调节其开启的程度，从而实现对采光和通气的小量调整（当每一根叶片都挨紧后即可挡住全部的阳光/光线）；
6．卷帘窗关闭时的锁闭
当完全闭合卷帘窗后，可以将位于卷帘板最下一根叶片上的左右两个插销分别拴上，即起到安全闭合作用。

第三章 施工方案及施工组织计划，项目管理负责配备情况表

一、施工方案及施工组织计划
1、工程现场施工流程

项目经理
2、施工组织结构图

现场负责人
技术负责人
商务负责人

工程二组
工程一组
工程三组

2.1、工程现场人员组成及岗位职责
我公司为本工程在工地现场配备项目技术工程师，其工作节奏一切围绕施工承包单位运行。做到24小时有人接电话。
1）项目经理
全面负责该项工程的质量、进度和人员的安排调配，协调关系。
2）商务经理
负责商务谈判、直接对业主负责，对工程质量负责、监管，提出合理化建议和意见，保证工程顺利进行。
3）专业工程师
派驻工地、对项目经理负责，对工程进行全面专业的技术支持。
4）现场经理
派驻工地，负责施工期间一切现场事务，实时保持与业主及承包单位的沟通，处理各类问题，协调现场各方的关系。
5）施工班组
严格按照施工工艺和规范进行操作，保证个人质量指标的完成，出现质量问题及时向项目经理反映，注意保护成品。

2.2、施工现场管理
为了便于管理，名成与各承包单位在工程期间的联络，通过指定的项目各阶段的负责人进行。邀请监理单位派驻人员监督。
我公司派驻的现场经理，姓名： ，电话： 。在施工期间施工组组长 须常驻现场，不得随意更换。如须更换，须经甲方核实同意后方可替换。整个施工期间，金星宇公司应接受承包单位的统一管理和必要的监督检查。
1）金星宇公司根据现场施工情况，发现原合同计划或方案不尽合理，施工现场情况与实际不符之处，应及时向甲方反映，并及时提出确保工程顺利进行的应变方案。经双方协商签署有关文件后，继续下一阶段的工作。
2）文明施工：爱护现场其他设施，交付使用前要清理现场，不得留下任何垃圾，做到现场整洁。
我公司在本工程实施中严格按照“三检查、二坚持、一过硬”（即自检、互检、复检；坚持按图施工，坚持按规范施工；产品过硬）的方针进行施工，做到挂牌施工，责任到人，思想到位。对质量管理采取攻通病、创优良、上水平，使产品质量优良，将质量隐患消灭在施工过程的萌芽中，对每一道工序都进行验收，提高产品的一次成活率。力图以管理制度来提高工程质量，以技术措施来保证工程质量。
①、施工前组织有关班组进行安全及技术交底，对施工使用的材料按照规范进行材料检验，合格后允许进场使用。施工过程中，对施工操作及每一工序，项目部严格执行国家有关规范和标准对工程质量进行严格把关，特别时隐蔽工程验收项目，经业主、承包单位验收合格后，方进行下一工序施工，从而保证了工程质量。
②、在施工管理中，实行制度化、网络化，按照我公司相关的管理制度实施管理。项目经理要经常组织召开专业业务分析会，要把各种专业业务分析的结论、信息及时反映给公司总部，能更好地实现对现场施工过程地全面控制。施工项目管理人员由项目经理统一指挥，各自按照岗位标准进行工作，项目部随时对项目管理人员的工作状态进行考查，并如实记录考查结果存入工程档案之中。各岗位依据其性质，量化为若干小的考评项目。考评结果将是项目部对管理人员进行评定的依据，评定结果与奖罚挂钩。
2.3、遮阳产品的包装、运输方案
1）包装：遮阳产品经检验合格后，用1层白色气泡膜包裹；外表两端用透明封箱带包扎；中间每隔0.5-0.6m用透明封箱带包扎，不少于2层。
2）标识：在气泡膜表面用黑色水笔作出标记—安装区域、序号、尺寸（宽度×高度）
3）遮阳产品装车前，在车厢底部铺一层纸板，然后放置遮阳产品；每两层遮阳产品之间都衬有一层纸板保护。运输车辆由本公司车队派出，途中确保安全。
4）保障与承诺：遮阳产品包装与运输方式相适应，不会因包装原因造成产品在运输过程中的任何损坏。确保包装足以承受整个过程中的运输、装卸、储存等条件，充分考虑到运输途中的各种情况及施工现场的气候特点。

第四章 施工方案及安全措施

卷帘窗车间生产流程规范
一、 测量：（按照图纸）
二、 统一汇总
三、 计算材料加工尺寸
四、 制定生产工作单
五、 按照生产工作单进行相关型材的切割
六、 组装卷帘面板
七、 组装传动总成
八、 对组装完成的部件进行检验，包装，在外包装上帖标识
九、 成品进仓库

卷帘窗安装检验规范
一、 检验人员首先树立质量至上的指导思想，决不放过任何影响质量的行为出现。
二、 检验产品安装，严格按工艺文件规定中的要求进行，每条必须逐一认真核查，并做好记录。
三、 检验过程中，不放过任何影响质量的问题出现，对出现的问题，必须书面发出整改通知书，并负责整改后书面整理，并备案。
四、 检验员负责安装过程出现问题的整改意见，负责提出整改意见。
五、 检验人员负责安装现场的工作质量，负责安装现场工作情况的质量信息收集，并同时提出处理意见。
六、 检验人员对现场安装工作质量实施一票否决制，任何人员无权越权处理安装现场的质量问题。

卷帘窗现场安装流程规范
一、 明确施工位置
二、 检查、清理施工面
三、 复合安装位置的尺寸
四、 安装固定角码（如果需要）
五、 安装导轨（严格控制其位置精度，按照相关技术标准执行）
六、 安装端座、前后罩壳
七、 安装传动系统，并检测其运行是否灵活、顺畅
八、 安装室内收带器（如果采用拉带驱动），并注意其位置
九、 安装室内开关（如果采用电机驱动），并按照要求连接电机电缆
十、 安装卷帘板
十一、 试运行，视需要进行必要的调整
十二、 自检合格，做相应的记录
十三、 做好产品现场保护工作，以便后续的验收。

安全保障体系及措施

1、安全施工组织措施
对安装队伍进行进场安装安全教育，并签订安全协议后上岗，平时定期召开安全生产汇报会，实行动态管理。
现场建立安全生产责任制，认证执行安全生产记录和各项安全操作规程，建立安全施工台帐。
在下达工作任务同时，必须进行安全交底。进入施工现场必须戴好安全帽，按照总包方的安全规则严格要求工作人员。
定期进行安全检查，对检查出的事故隐患做到定人、定时、定措施，认真整改。
各楼层配备的灭火器材应妥实保存，定期检查，不得任意损坏，谁损坏谁负责赔偿，并承担相应责任。
加强合理的仓库管理制度，物品出入做好签收工作。
施工现场必须做到文明施工。
2、施工现场安全措施
1）安全用电措施
施工用电管理，操作由取得上岗证的电工担任。必须严格操作，无特殊原因和保护措施，不准带电作业，正确使用个人劳保用品。
本工程所有机械设备用电一律采用接地保护和现场重复接地保护。
现场照明采用高光效、长寿命的照明，对需要大面积照明的场所，应采用高压汞灯、高压纳灯或混合用的卤钨灯。
2）各安装人员安全职责
服从技术领导，严格执行安全操作规程制度，并做好防火工作，有关安全防护设备，未经同意不准任意拆除。
每天安装卷帘前，对自己使用的机械设备进行检查，对检查出来的不安全问题要及时解决，使设备正常使用。
对安装设备野蛮使用，需向上级如实反映事故经过，并参加事故现场分析共同接受教训。
时刻关心安全、防火，不断提高对安全防火施工的认识，进入安装工地必须戴好安全帽，防止物材坠落。
安装现场内严禁吸烟，如需吸烟应在指定的吸烟处，以避免火灾发生。
3）现场文明施工措施
材料堆场整齐、规范。
施工场地及时清运垃圾，做到当日垃圾清运至指定地点。
材料进出工地，由专人进行监护，并及时做好落手清工作，保证工地四周道路的清洁。
节约用水、用电，杜绝浪费现象。
施工人员按专业工人操作手册工作，杜绝野蛮施工。
成品由专职人员保管保护，防止污染破损。
不大声喧哗，不损坏公物，进入施工现场注意安全。
遵守政府和有关部门颁发的行为规范。
夜间作业噪声低于55分贝。
夜间作业照明采取集中照明，避免扰民。
4）减少扰民降低环境污染和噪音的保证措施
遵守作息时间，不违章不扰民。
避免在人们作息时间里，用功率大，噪音大的机械施工。

第五章 服务承诺及措施
5.1、质量保证期：
我公司承诺将严格按照招标要求的质量和周期进行供货。并且对所供货物提供 的免费质量保证期。质保之日自工程竣工验收合格，并且交付甲方使用之日起计算。若发生重大质量问题，则保修期自质量问题解除后之日起重新开始计算。
5.2、质保期内的服务：
在 贰年 的质量保证期内，若出现因我公司所供设备，材料制造质量或安装质量问题，我方在接到维修电话或书面通知后，将会在“1小时+车程”内派专业人员赶到现场，免费及时排除故障或更换零部件，使设备系统正常运行。
如果因使用方人员使用不当或人为原因造成设备损坏，其修理和更换损坏部分的部件及材料费将向使用方收取成本费。
5.3、免费维修期之外的服务承诺及措施
在 贰年 的质保期满后，我方将继续做好以上售后维保服务的义务，在接到使用方的保修电话或书面通知后“1小时+车程”内派专业人员赶到现场，及时排除故障或更换同品牌、同等质量水平的零部件，按市场最低价收取相应的成本费。
5.4、维修保养措施及计划
为体现我公司“以人为本”的服务宗旨，在售后服务方面，公司承诺如下几点服务内容：
（1）工程交付使用后，本公司每季度末及时回访了解工程使用情况，发现质量问题，两天内派员及时整改。
（2） 收集使用方意见，及时处理使用方的来电、来函、来访。对所投诉的质量问题，及时派员到现场了解情况，属于产品及施工质量问题，立即组织修复，其它原因造成的质量问题，除向使用方及有关部门解释清楚外，还要积极配合修复。

第六章 培训计划
在完成安装交付使用前，将会按照以下的要求来对使用方的实际操作人员进行技术培训。
1） 公司由配套详细的产品使用手册及维护保养注意事项。在安装结束后，会将详细的资料移交给使用单位。
2） 在遮阳系统正式交付使用前，我方将会对使用方的相关管理、操作人员进行有关遮阳系统的基本知识、设备的操作和维护保养等技术培训。主要的内容包括：
遮阳系统的日常使用注意事项使用方法等;
我方将向接受培训人员提供培训用文字资料等相关用品。
3） 技术培训计划、内容及要求在实施培训之前，将会交予相关的管理单位进行内容认可。
4） 我方将会组织安排在设备提供、安装调试、运行过程中有计划地对使用方派出地管理人员、操作维护人员进行货物保管、使用地基本知识、操作规程、维护保养等相关技术进行现场培训，以保证设备全程体系质量完好。
5） 我方将提供至少2人以上设备操作及维护培训。

第七章 材料的“三包”服务

我公司提供的设备，在项目最终验收之前，如果发生损坏和不合格，一律更换新品（包换）。保修期内发身的设备损坏和性能不合格（非使用不当的原因造成），除使用方同意为，我公司均更换新的产品。
维保期内，一旦发生故障，我方将在“1小时+车程”内到达现场并及时排除故障。
5.1、“大包”服务主要内容：（包料、包工、包安装）
主要材料：帘板，导轨，端座，罩壳，手摇装置
主要内容：
（1）我公司承诺在贰年的质保期内，如果以上材料出现质量问题，我公司将会立刻更换新的材料，材料免费提供（包料）。
（2）我公司承诺在贰年的质保期内，如果以上材料出现质量问题，我公司将免费派出技术人员到现场更换或维修（包工）。
（3）我公司承诺在贰年的质保期内，如果以上材料出现质量问题，我公司将免费进行更换新产品后的材料安装和调试（包安装）。
5.2、“小包”服务
在免费维修期内的非质量问题造成的损坏，我公司提供免费的维修服务（包工不包料）。如需更换零部件，新的零部件材料费由使用方采购，我公司负责免费更换和产品调试。

第八章 金星宇公司标准

南 京 金 星 宇 节 能 技 术 有 限 公 司 企 业 标 准
Q/320103 JXY 01-2009

外遮阳铝合金卷帘

2006-11- 1 发布 2006-11- 1 实施

南 京 金 星 宇 节 能 技 术 有 限 公 司 发布
目 录
前 言…………………………………………………………………………………… 3
1 范围……………………………………………………………………………………… 4
2 规范性引用文件………………………………………………………………………… 4
3 术语和定义……………………………………………………………………………… 4
4 分类……………………………………………………………………………………… 6
5 要求……………………………………………………………………………………… 7
6 试验方法………………………………………………………………………………… 10
7 检验规则………………………………………………………………………………… 14
8 产品合格证和使用说明书……………………………………………………………… 15
9 标志、包装、运输和贮存……………………………………………………………… 16
附录 A产品结构形式……………………………………………………………………… 17
附录 B安装方式…………………………………………………………………………… 20
附录 C管状电机技术要求………………………………………………………………… 22

前 言
随着新技术的采用及市场对卷帘窗产品质量要求的不断提高，对卷帘窗产品的品种及性能提出了更高的要求，尤其是近年来产品已经升级换代，在中国的门窗市场上欧式卷帘门窗以其诸多的功能优点越来越受到人们的青睐，生产厂家迅速增加, 造成市场竞争的急剧加大，而相应的产品质量也良莠不齐，无论从生产厂商角度出发，还是从消费者选择产品立场考虑，为了规范市场竞争秩序，促进公平交易，保持行业的良好发展趋势，维护消费者利益，保护人民生命及财产安全，统一并提高产品的质量标准已是当务之急，
本公司根据多年从事卷帘窗生产的体会和认识, 总结了关于建筑遮阳卷帘窗的技术要求, 参考同行之间各种不同的技术规范, 按照标准化技术委员会的范本, 并结合我国现今具体情况, 提出关于〈外遮阳卷帘窗〉的行业标准草稿, 抛砖引玉, 希望各位代表不吝指正, 为完成一部完善的, 符合国家相关法律法规的〈建筑遮阳技术要求〉行业标准而共同努力。
制定本行业标准, 贯彻建筑遮阳技术的要求, 是发展我国建筑节能技术不可或缺的重要一环, 其内容应能满足先进性、可行性、科学性和指导性的要求, 标准的制定将使卷帘窗从生产、安装、验收各个环节做到技术上的高度协调统一，从而确保产品质量, 确保长效、安全、可靠。对提升行业形象, 增強企业实力, 拓展业务空间, 具有重要的意义。在此草稿中,主要是从外遮阳卷帘窗这个范围, 讨论和叙述了关于:
1, 〈外遮阳卷帘窗〉的术语(统一各地对卷帘窗结构、配件、安装型式等用语)
2, 〈外遮阳卷帘窗〉的生产标准、技术要求、检验规则
3, 〈外遮阳卷帘窗〉的配件选用、配件材质、配件性能
4, 〈外遮阳卷帘窗〉的使用说明、产品包装、标志贮运等

本标准由住宅和城乡建设部标准定额研究所提出。
本标准由建设部建筑制品与构配件产品标准化技术委员会归口。
外遮阳卷帘窗
1 范围
本标准规定了建筑遮阳产品〈外遮阳卷帘窗〉的定义、分类和标记、要求、试验方法、检验规则、产品合格证和使用说明,以及产品的包装、运输和贮存。
本标准适用于居住建筑和公共建筑采用的建筑遮阳产品中上下卷动的手动式或电动式卷帘窗及组成产品的各种材料、配件。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的应用文件，其随后所有的修改单（不包括斟误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 5237 铝合金建筑型材
GB 5823-86 建筑门窗术语
GB 5824 建筑门窗洞口尺寸系列
GB/T 7106-2002 建筑外窗抗风压性能检测方法
GB/T 7107-2002 建筑外窗气密性能检测方法
GB/T 7108-2002 建筑外窗水密性能检测方法
GB/T 8484-2002 建筑外窗保温性能检测方法
GB/T 8485-2002 建筑外窗空气声隔声性能检测方法
GB 8544-1997 铝及铝合金冷轧带材
GB/T 12754 彩色涂层钢板及钢带
GB/T 15675-1995 连续电镀锌冷轧钢板和钢带
JB 2702 铝合金压铸件技术条件
GB 191 包装储运图示标志(eqv ISO 780:1999)
GB 5237 铝合金建筑型材
GB/T 6388 运输包装收发货标志
GB/T 9799 金属覆盖层 钢铁上的锌电镀层(eqv ISO 2081: 1986)
GB/T 13306 标牌
GB/T 14821.1 建筑物电气装置 电击防护
GB/T 14952.3 铝及铝合金厌极氧化 着色阳极氧化膜色差和外观质量检验方法
目视观察法
JG/T 3039—1997 卷 帘 门 窗

3 术语和定义
下列术语和定义适用于本标准, 包括GB 5823-86 《建筑门窗术语》确立的术语和定义。
3.1 建筑遮阳 shading of buildings
对太阳光线中的热辐射有遮蔽作用的建筑构件或设施
3.2 外遮阳 outside shading
安装在建筑外表面的遮阳设施
3.3 内遮阳 inside shading
安装在建筑外(天)窗内侧的遮阳设施
3.4 中间遮阳 middle shading
安装在建筑外窗洞内的遮阳设施
3.5 遮阳系数(sw) overall shading coefficient

在标准测试条件下,遮阳设施的太阳辐射热总透过率与3mm厚标准平板白玻璃的
太阳辐射热总透过率的比值．
3.6 卷帘窗window
由相互连接的导向元件组成，并缠绕在一根轴或滚筒上的窗。
3.6.1 卷帘 furling shading
通过卷轴或卷筒带动帘片升降的遮阳构件
3.6.2 侧扣 end-lock
防止帘片相对侧移的元件
3. 6. 3 帘片 door section
坚硬的平面元件，是连接系统的一部分
3.6.4 密封元件 sealing element
防止不必要的物体进入，起到密封效果的软的元件。（导轨密封条
3.6.5 吊挂元件 suspension element
吊挂及支撑窗卷帘的部件或装置（例如：皮带、滑轮、滚筒、轴、支架等）
3.6.6 导向元件 guidance element
用来引导窗帘片运行的部件或装置（例如：导轨、引导头等）
3.7 安全装置 sagety device
防止在使用过程中，可能对人员、车辆或周围结构造成危险的装置
3.7.1 保护装置 guard device
对物理障碍提供保护，防止危险
3.7.2 限位装置 limiting device
控制窗帘片在需要的位置停止运动的装置
3.8 控制系统 control system
处理所有外部信号及控制窗帘片运动的仪器和部件的总成
3.8.1 控制装置 control device
开启、持续或停止窗运行的装置
3.8.2 点动控制 push button control
通过持续按按钮的方式控制窗的运行
3.8.3 开关控制 key switch control
通过电键操作的方式控制窗的运行
3.8.4 无线电遥控 wireless control
通过无线信号操纵装置控制窗的运行（如：无线电脉冲）
3.9 驱动装置 drive unit
用于启闭、定位窗帘片的动力装置，包括控制部分
3.10 制动装置 brake
使窗帘片停止运动并保持在停止位置的装置
3.11 净孔 cler opening
当门完全敞开时，用来供人和/或车辆通行所留出的最大宽度和高度
4 分类和标记
4.1 分类
4.1,1 卷帘窗按安装位置分为外遮阳,简称外装(英文缩写为WZ) 、内遮阳,简称内装(英文缩写为NZ)和中间遮阳,简称中装(英文缩写为ZZ)三种类型
按安装位置分类见表1，图示见附录A

表1 按安装方式分类及代号
代号
WZ
NZ
ZZ
安装方式
外装
内装
中装
4,1.2 卷帘窗按驱动方式分为管状电机驱动卷帘窗、曲柄手摇驱动卷帘窗、手拉/手摇皮带卷帘窗三种结构形式。
按驱动方式分类见表2, 图示见附录B
表2 按驱动方式分类及代号
代号
驱动方式
SQ
曲柄摇杆驱动
手动式： 曲柄手摇驱动卷帘窗、手拉/手摇皮带驱动卷帘窗
SP
皮带驱动
DK
电动开关
电动式：在卷帘窗上装有管状电机，启闭时用手操纵电气开关或遥控器进行
DY
电动遥控
4.1.3 卷帘窗按帘片材料分为钢质G, 铝质L
按帘片材料分类见表3
表3 帘片材料及代号
代号
帘片材料
G
钢质(无填充物，以防护、遮阳为主型材)
GF
钢质复合(内填充保温材料的辊轧型材)
L
铝质(无填充物，以防护、遮阳为主型材)
LF
铝质复合(内填充保温材料的辊轧型材)
S
PVC塑料
4.2 标记

4.2.1 卷帘窗的标记由类型与代号、产品代号、材料与代号和控制方式组成
XX

控制方式(电动代号为D, 手动代号为S)
材料代号
产品代号
位置代号
类型代号

4.2.2 遮阳产品材料代号按表4规定
表4 材料代号
材料
铝合金
不锈钢
钢材
纤维
硬质塑料
木材
玻璃
钢质复合
铝质复合
其它
代号
L
B
G
X
S
M
b
GF
LF
Q
4.3 标记示例
示例1: X X – NZ-B-S-S 手动硬质塑料内遮阳百叶
示例2: X X – WZ-S-L-D 电动铝合金水平式外遮阳
示例3: X X – WZ-JM-LF-D 电动铝质复合外遮阳卷帘

5 要求
5.1 外观质量
5.1.1 帘片、导轨、罩壳、卷轴等零部件的表面，应平整光洁，不得有裂纹、扭曲、压坑及明显的凸凹、锤痕等缺陷。
5.1.2 卷帘门窗外表面颜色应色调一样，无明显色差。
5.1.3 产品铭牌应位置端正、牢固，字体规整、清晰。
5.2 尺寸偏差
5.2.1 尺寸允许偏差应符合表5、表6、表7、的规定
表5 卷帘窗配件加工尺寸极限偏差和形位公差
构件名称
切割长度尺寸极限偏差㎜
形位公差 (㎜)
备 注
导轨
± 2
直线度:≤1.5/1000, ≤3/全长

帘片
± 2
直线度:≤1.5/1000,

卷轴
± 3
直线度:≤1.5/1000, ≤3/全长

罩壳
± 1
直线度:≤2/1000,

表6 内遮阳帘尺寸允许偏差

规格尺寸(M)
允许偏差(mm)

宽度L
L≤2
±2
2﹤L≤4
±4
L﹥4
±6
高度H
H≤2
±5
H﹥2
±8
表7 垂直卷帘尺寸允许偏差

规格尺寸(M)
允许偏差(mm)

宽度L

L≤2
+0, -3
2﹤L≤4
+0, -4
L﹥4
+0, -5

高度H
H≤1.5
±2
1.5﹤H≤2.5
±3
H﹥2.5
±4
5.2.2 保温隔音帘片带材的厚度及偏差应≥0.3±0.03㎜
5.3 装配要求
5.3.1 铆接、螺接和焊接处应牢固可靠，不得有松动、开裂、未熔化、气孔和夹渣。
5.3.2 帘片串接后转动应灵活，帘片两端侧扣防串装置应牢靠；帘片间连接可靠，运行过程中保证不脱钩或不会有危险发生。
5.3.3 导轨和端座安装应牢固，导轨预埋钢件间距不得大于600㎜。
5.3.4 卷帘窗锁具可装在座条上，启闭应灵活、可靠。
5.3.5 帘片嵌入导轨中的深度应符合表8规定。
表8 帘片嵌入导轨中的深度 单位：㎜
卷帘窗内宽B
每端嵌入深度
≤1800
≥15
1800～3300
≥25
3300～4200
≥35
﹥4200
≥45
5.3.6 卷帘门窗组装尺寸公差和形位公差应符合表9规定

表9 组装尺寸极限偏差和形位公差(mm)
项 目
指 标
卷帘窗内宽极限偏差
±3
卷帘窗内高极限偏差
±5
导轨与水平面垂直度
≤5
卷轴与水平面平行度
≤3
座条与水平面平行度
≤5
5.3.7 有底轨的卷帘窗，在底轨上应钻排水孔，排水孔应畅通。
5.3.8 密封条
5.3.8.1 卷帘窗关闭时，座条与窗台之间应密封良好；
5.3.8.2 导轨与保温隔音型帘片之间密封良好，并且保证胶条密封条或毛条密封条, 在运行过程中不脱槽
5.3.8.3 保温隔音型卷帘门窗导轨与洞口周边之间的缝隙用建筑密封胶封严。
5.4 材料
5.4.1 保温隔音帘片聚氨酯填充物的物理性能应符合表10规定。
表10 聚氨酯填充物的物理性能
参数
材料
密度
热导率
聚氨酯（硬泡）
≥40㎏/m3
≤0.02w/m·k
5.4.2 铝合金建筑型材的表面处理应符合表11规定
表11 铝材表面处理
类型
阳极氧化、着色
电泳涂漆
粉末喷涂
氟碳漆喷涂
厚度
AA15
B级
40微米～120微米
≥30
5.4.3. 有特殊要求的按下列选择
5.4.3.1. 阳极氧化。着色型材应符合GB/T 5237.2要求。
5.4.3.2 电泳涂漆型材应符合GB/T 5237.3要求。
5.4.3.3 粉末喷涂型材应符合GB/T 5237.4要求。
5.4.3.4 氟碳漆喷涂型应符合GB/T 5237.5要求。
5.4.4 按照产品使用环境的不同, 产品及相应涂层耐腐蚀的等级如表12
使用场合
等 级
1
2
3
4
室 内 用
24h
48h
—
—
室 外 用
—
48h
96h
240h
注: 当室外用为4级时, 室内用至少应为2级
5.4.5 采用黑色金属材料的构件, 除不锈钢外应进行防腐处理。按GB/T9799的规定进行镀锌处理时, 镀层厚度应大于12微米。
5.5 其它防腐要求
5.5.1 铝合金彩色涂层带材
正面涂层厚度≥20μm。
5.5.2 彩色涂层钢带
钢制帘片用彩色涂层钢带应符合GB/T 12754要求，正面涂镀层厚度≥25μm。
5.5.3 镀锌钢带
钢带镀锌层厚度≥8μm
5.5.4铝合金零件
其它铝合金零件表面应进行阳极氧化处理，其膜厚≥10μm，静电粉末喷涂处理，其膜厚≥40μm
5.5.5 钢制零件
卷轴及其它钢制零件表面应进行镀锌、涂漆或静电粉末喷涂，镀锌层厚度≥8μm，涂漆层≥15μm，静电粉末喷涂膜厚≥40μm
5.6 性能
5.6.1 安全性能
5.6.1.1 人员坠落
a) 在外装卷帘窗中使用的紧固件, 其承载力应五倍于卷帘窗的总重量, 固定件插入墙体深度不得少于80mm, 螺栓间距小于600mm。
b) 安装中必须自始至终配带安全带, 要求高挂低用,防止安装人员坠落。 地面围护一定的警戒范围, 以保护行人的安全。
5.6.1.2 人员伤害
在用户与产品及其零部件
