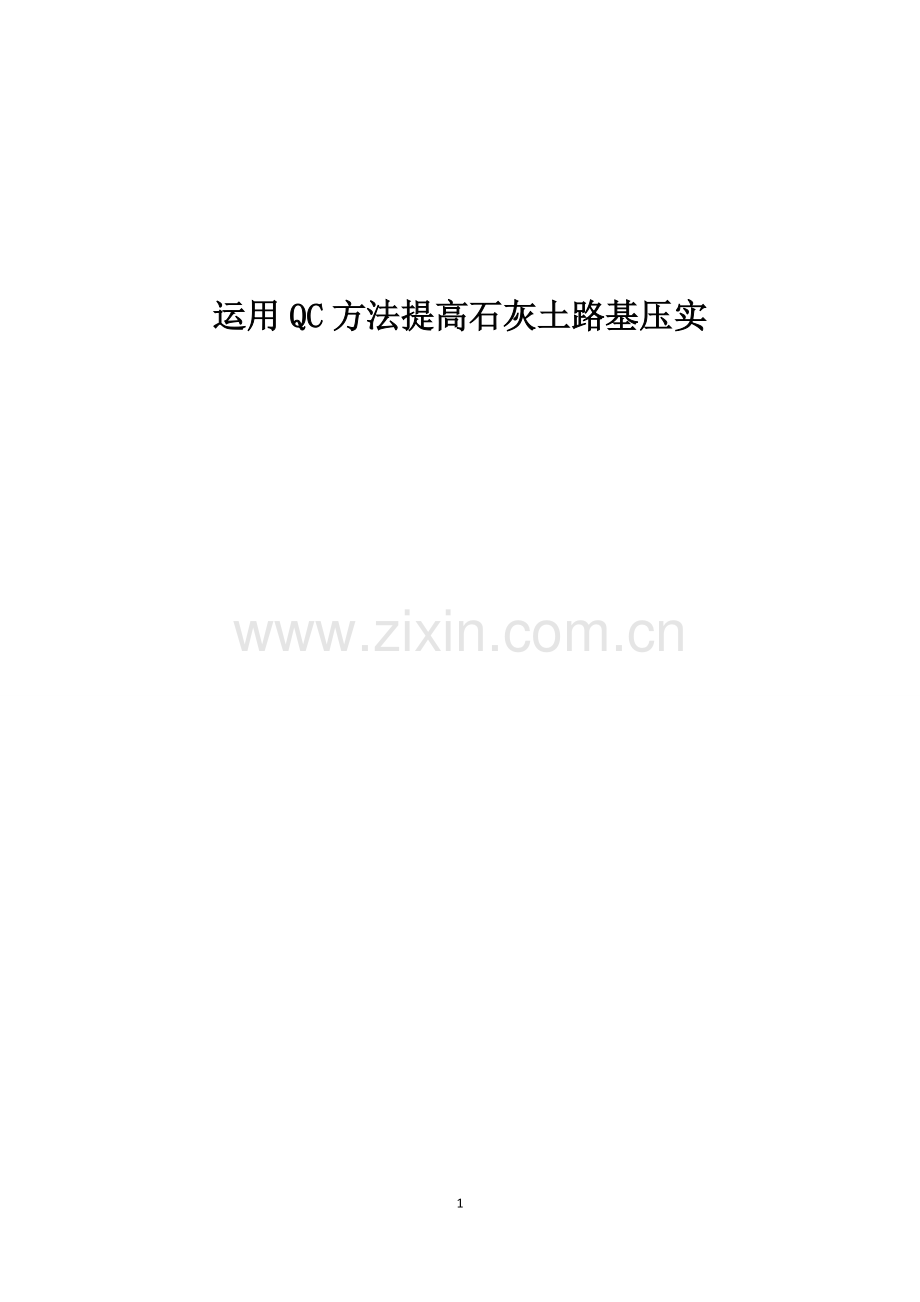

运用QC方法提高石灰土路基压实.docx

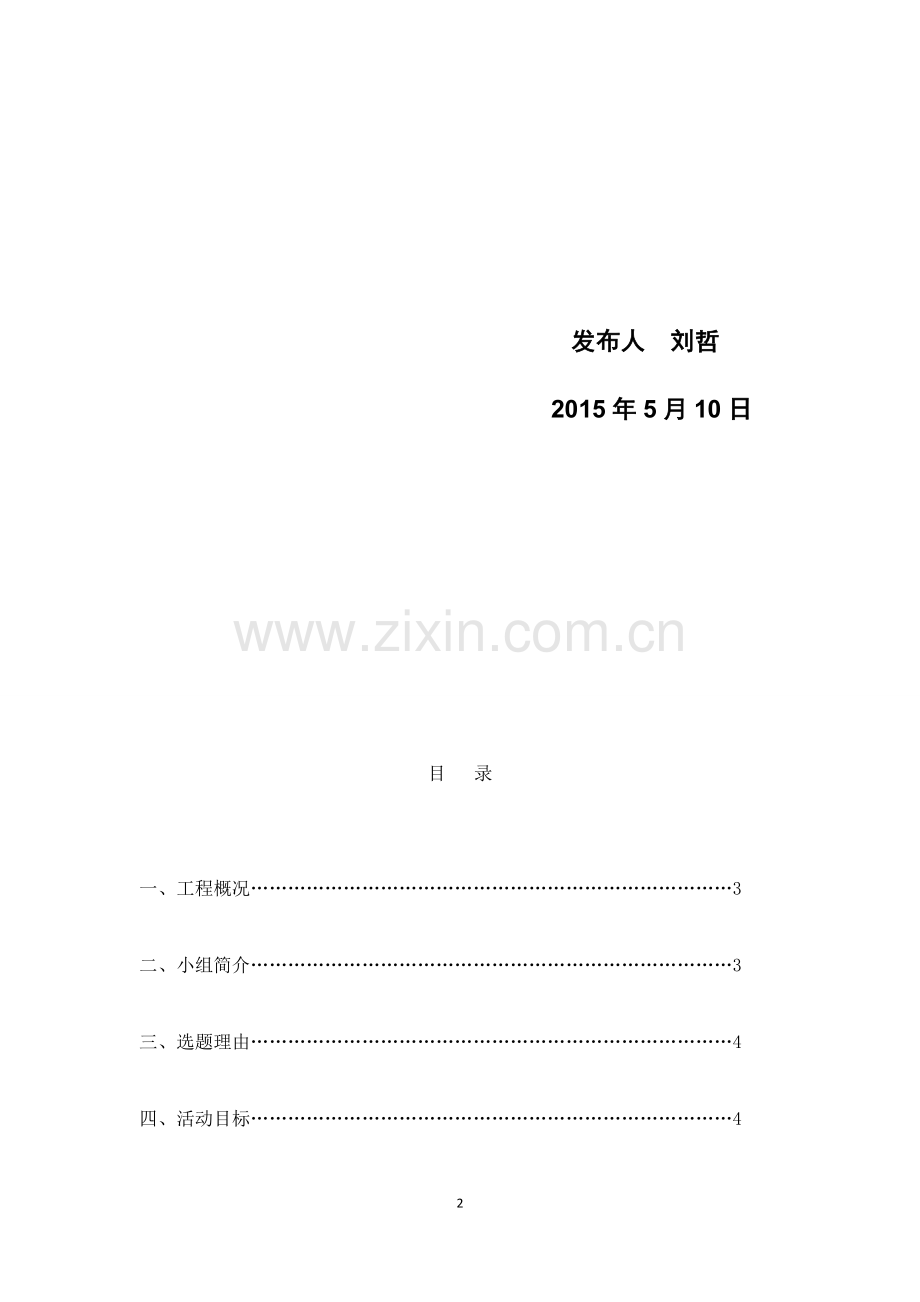

运用QC方法提高石灰土路基压实 发布人 刘哲 2015年5月10日目 录一、工程概况3二、小组简介3 三、选题理由4 四、活动目标4五、现状调查5 六、制定对象8七、对策实施8八、效果检查9九、目标完成情况13十、总结巩固14一、 工程概况 西安高新区木塔区域及拓展区市政工程一标段：含木塔地区木塔B路（唐延路太白南路）市政工程和科技八路（唐延路太白南路）市政工程。木塔B路西起唐延路，东至现状太白路，道路全长778.835米，规划红线宽30米，设计行车速度30公里/小时：科技八路西起唐延路，东至现状太白南路，道路全长1094.58米，道路全线进行渠化，单侧渠化段红线宽45米，双侧渠化红线宽50米，设计行车速度50公里/小时。施工内容含道路工程、排污工程、雨水工程、路灯工程、电力管沟工程。二、小组简介课题名称 运用QC方法提高石灰土路基施工质量小组名称提高石灰土路基施工质量QC小组小组类型现场型注册日期2015年4月活动时间2015年4月10日2015年5月10日 小 组 成 员姓 名性别专业分工职 务组内职务平均TQC受教育时间李炜男施工、技术总指挥经理组长30课时童鑫男生产协调技术负责副组长30课时董蕾蕾男现场质量控制质量员副组长30课时刘哲男现场安全安全员组员30课时冯坤男技术指导技术员组员30课时崇俊男现场施工施工员组员30课时王伟超男测量测量员组员30课时杨洋女资料资料员组员30课时樊亮辰男内业记录试验员组员30课时小组活动计划表时间阶段4.104.114.124.144.154.164.194.204.305.15.95.10P选定课题现状调查目标确定D原因分析对策计划对策实施C效果检查A成果巩固总结三、选题理由 运用QC方法提高石灰土路基施工质量1、本标段路基工程土质较差，其强度不能满足路基填筑要求，2、且施工场地受限，3、环境因素影响较大。配合公司创精品工程原则，要求小组运用QC方法提高路基工程质量本标段施工周期长，工程量大。有足够的时间进行调查研究，不断改进施工工艺和方法。四、活动目标1、通过QC小组的活动，做好相应的组织和技术保证措施，使灰土路基施工整个过程切实做到质量有序可控。路基压实度一次性报验合格率达到90%以上。2、创造良好的社会、经济效益。 3、培经过这次活动使技术管理人员充分了解了施工全过程进行科学管理的系统并在施工过程中经常开展质量教育， 用PDCA (Plan，D0，Check，Action)方法控制施工质量，将有效的技术措施和管理措施标准化，有效地提高工程的施工质量。 五、现状调查（一）前期土工试验工作 灰土路基施工前，QC小组就路基施工规范及验收标准进行了学习，根据灰土路基的工艺、工序，确定将以下环节为重点：掺灰剂量、石灰质量、土的含水量、填土厚度、压路机碾压遍数等，并制定详细的施工技术措施。2015年4月5日，试验员樊亮辰从指定土场取土样一份，试验数据结果如下： 依据城市道路工程施工与质量验收规范CJJ1-90文件要求并经试验，此土不能用于路面填筑。 试验员范亮辰根据业主及试验规范改良此土场土源，做灰土配合比试验，试验结果如下：依据城市道路工程施工与质量验收规范CJJ1-90文件要求并经实验员试验，此土可以用于路床填土。项目部工程部据此向驻地中心实验室提出正式变更设计要求，把普通土填筑变更为灰土填筑。（二）第一次PDCA循环1、以K0+400K0+520段为试验段，进行6%灰土填筑，第一层填土，试验结果如下石灰稳定土中石灰剂量试验记录表2、路基压实度记录表（灌砂法），试验结果如下：3、原因分析根据城市道路质量检验评定标准（CJJ190），计算得出该段灰土压实度代表值KK0（压实度标准值），且单点压实度Ki全部大于规定值减2个点百分点，该段路基评定合格。但由上表可以看出，有两个点（5号、7号）达不到93%，针对此问题，我们小组成员进行认真讨论分析。施工工艺及方法人员个别点压实度不合格碾压遍数不足个别点压实度不合格填土稍厚路拌机拌灰不均匀未严格按交底施工过程监控不严格严格操作不认真 石灰用量不足布灰不均匀设备性能差石灰露天放置时间长土场土含水量大机器配件损坏石灰质量差晾晒时间短设备环境材料影响石灰土施工质量原因分析表序号 末端因素 原因分析 是非 要因1未严格按交底施工技术人员施工前严格按技术方案进行了交底非2过程监控不严格现场人员对全程进行监控非3填土稍厚填土压实厚度业主要求不大于25cm,个别点超厚，推土机及刮平机推土不均匀。 非 4石灰质量差石灰卖主为赚取利益，在拉石灰车表面装质量较好石灰，而车里面装部分质量差石灰，给收方检验工作带来很大困难。 是 5布灰不均匀施工现场采用方格法，人工布灰，但布灰过程中人为因素影响较大。 非 6石灰用量不足 施工现场采用人工布灰，布灰过程中人为因素影响较大。 非 7石灰露天放置时间长因逢雨季施工，每批次石灰不能够一次用完，现场放置时间较长，钙离子有流失现象。是 8路拌机拌灰不均匀施工使用大型徐工路拌机WB23K型号 非 9碾压遍数不足施工中采用碾压顺序：22t振动式压路机先一遍静压，后三遍重震，然后一遍弱震，最后一遍静压。 非 10操作不认真机械操作手严格要求进行碾压非11晾晒时间短施工逢当地雨季，降水频率高，填土含水量还没有达到碾压要求，雨水已来。 是 12土场土含水量大施工逢当地雨季，降水量大，降水频率高。 是 要因确认：晾晒时间短石灰露天放置时间长石灰质量差土场土含水量大影响路基个别点压实度不合格的 要因晾晒时间短土场土含水量大影响路基个别点压实度不合格的 要因石灰露天放置时间长晾晒时间短土场土含水量大影响路基个别点压实度不合格的 要因六、制定对策根据以上要因分析及确认结论，并针对施工现场的实际情况，制定相应的对策措施，如下表所示：主因确定统计表序号要因措施负责人完成期限1土场土含水量大利用下雨间隙，把土场土散开晾晒；购买彩条布，在下雨之前，覆盖土源。 冯坤施工全过程2晾晒时间短购买彩条布，在下雨之前，覆盖已填筑路基；待雨停，掀开彩条布，继续晾晒，直至达到规范要求的含水量。 冯坤施工全过程3石灰质量差严格控制进料关，对于不合格的石灰，要求卖主重新进料，否则不再从该卖主处进料。 崇俊施工全过程4石灰放置露天时间长购买彩条布进行覆盖，防止长期暴露在空气中和雨淋钙离子流失。崇俊施工全过程七、对策实施第二次PDCA循环 根据对策表，我们小组进行了分工，分别安排人员根据对策进行了实施。4月15日晚和4月16日凌晨当地降小到中雨，因便道原因，至4月20日下午，方开始填筑K0+400-K0+520剩余20米长第二层填土，现将数据统计如下：混合料名称粘土试件编号EDTA(ml)结合料剂量（%）结合料名称石灰土120.13.8混合料配合比96：422.14.3结构层名称下路堤222.14.319.93.7321.34.121.74.2均值4.07路基压实度记录表（灌砂法），试验结果如下根据城市道路质量检验评定标准（CJJ190），此段路基合格，但由柱状图可以看出，有两个点（4号、5号）虽然接近93%，比第一层填土有很大改观，但达不到93，针对此问题，我们小组成员进行认真讨论分析。由以上第一层填土统计数据与第二次填土统计数据对比可知，填土含水量大、晾晒时间短、石灰质量差及暴露在空气中时间长等主要因素已基本消除，说明我们的小组活动取得了一定的效果。绘制分析图如下路基个别点压实度不合格填土含水量稍大填土压实厚度超厚人工布灰不均匀路拌机拌灰不均匀据以上分析图产生的末端因素进行逐条分析序号末端因素原因分析是非要因1填土含水量稍大因逢雨季，没有足够的时间晾晒。非2填土压实厚度超厚现场施工过程没有控制好。是3人工布灰不均匀施工现场采用方格法，人工布灰，但布灰过程中人为因素影响较大。非4路拌机拌灰不均匀施工使用大型徐工路拌机WB23K型号非要因确认K0+435处30m范围内压实厚度平均超厚5cm业主要求压实厚度为不大于25cm 现场超厚5cm 业主要求25cm 由上面分析的要因制定对策表：序号主要原因对策实施人完成日期1填土压实厚度超厚在今后施工中，及时抄平、放线，采用方格法，严格控制填土厚度，刘哲2015.4.23（三）第三次PDCA循环 根据对策表，我们QC小组又分工进行整改，4月23日开始填筑K0+400-K0+520第三层填土，现将数据统计如下： 1、石灰稳定土中石灰剂量试验记录表混合料名称粘土试件编号EDTA(ml)结合料剂量（%）结合料名称石灰土121.34.1混合料配合比96：422.54.4结构层名称下路堤220.53.921.74.2323.44.620.94.0均值4.2路基压实度记录表（灌砂法），试验结果如下小组成员对每次活动后所取得的数据对照图如下：八 效果检查6%灰土翻晒振动压路机进行6%灰土压实6%灰土收面6%灰土顶面高程测量及压实度检测小组成员经本次活动全面提高了各方面能力，效果见如下雷达图：评价内容活动前活动后团队精神8090进取精神9093质量意识9099个人能力8591创新精神8595八、目标完成情况： 1、 QC小组活动后，灰土路基一次性报验合格率达到100，避免了二次返工，提高了机械设备的利用率。67%100%2、企业效益科技八路及木塔寨B路的修建，为我公司进一步城市道路市场积累经验，树立形象，提高市场竞争力。 通过开展QC小组活动，使项目部各部门工作衔接更为紧密，工作效率得到很大的提升。3、个人效益掌握了灰土路基的施工工艺及技术标准，为以后灰土路基的施工积累了经验。每层每米节约大概10元节省材料节省人工避免二次返工 小组成员受益： 小组成员经本次活动全面提高了各方面能力，效果见如下雷达图：九、总结巩固石灰土石灰土质量应严格控制路拌机拌和质量严格控制填土含水率严格控制石灰土压实顺序、次数和由低到高的压实方法严格控制石灰填土的分层厚度严格控制下一步打算在专业技术方面学会了现场解决施工质量通病的方法，以及石灰土常见问题的解决方案。在技术管理方面：掌握了QC小组活动方法，并能运用QC方法解决问题通过本次QC小组活动，进一步的解决了石灰土常见的问题。计划进行下一个QC活动课题：提高二灰土施工质量25
