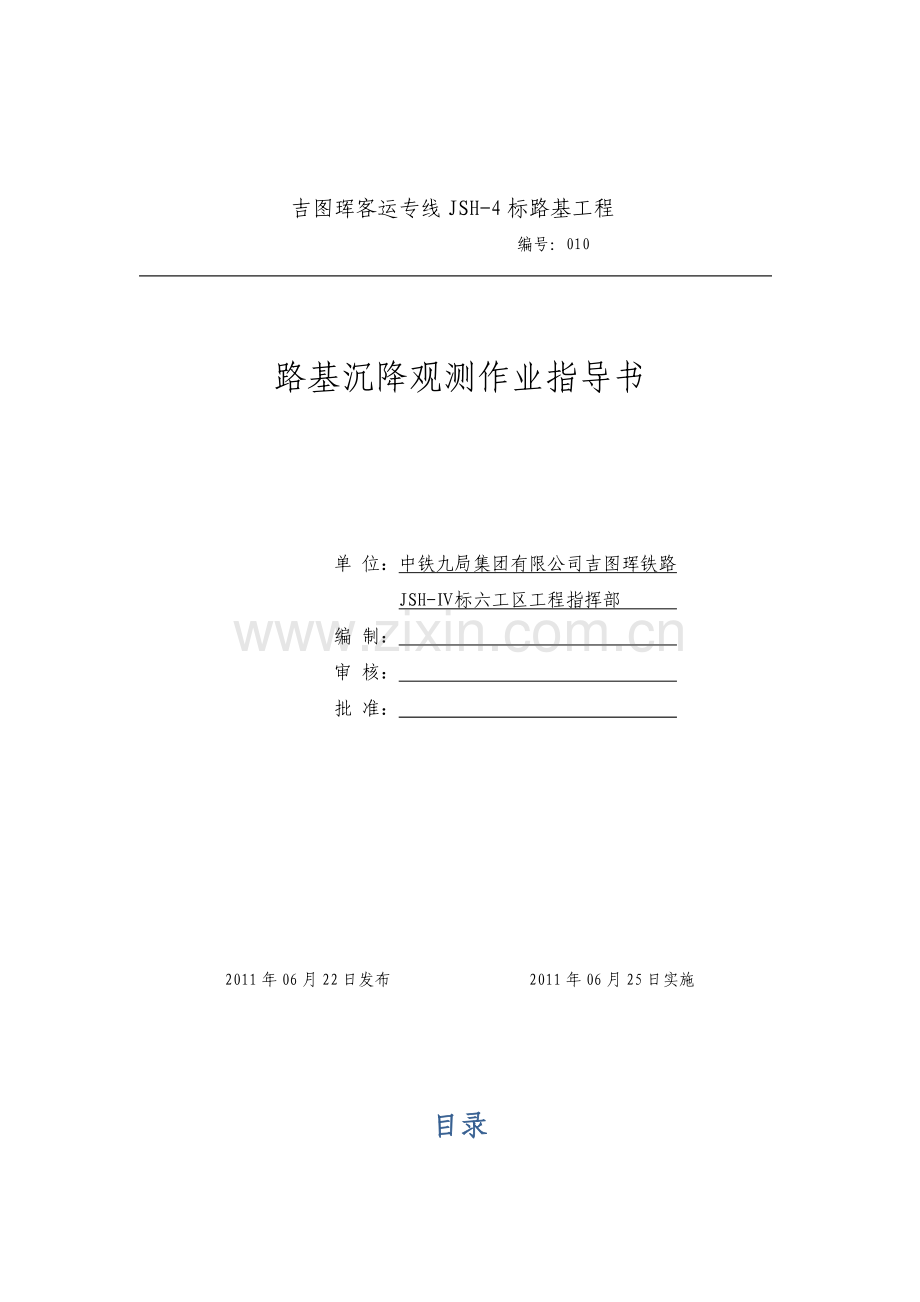

吉图珲客运专线JSH-4标路基工程
编号：010

路基沉降观测作业指导书

单 位：中铁九局集团有限公司吉图珲铁路
JSH-Ⅳ标六工区工程指挥部
编 制：
审 核：
批 准：

2011年06月22日发布 2011年06月25日实施

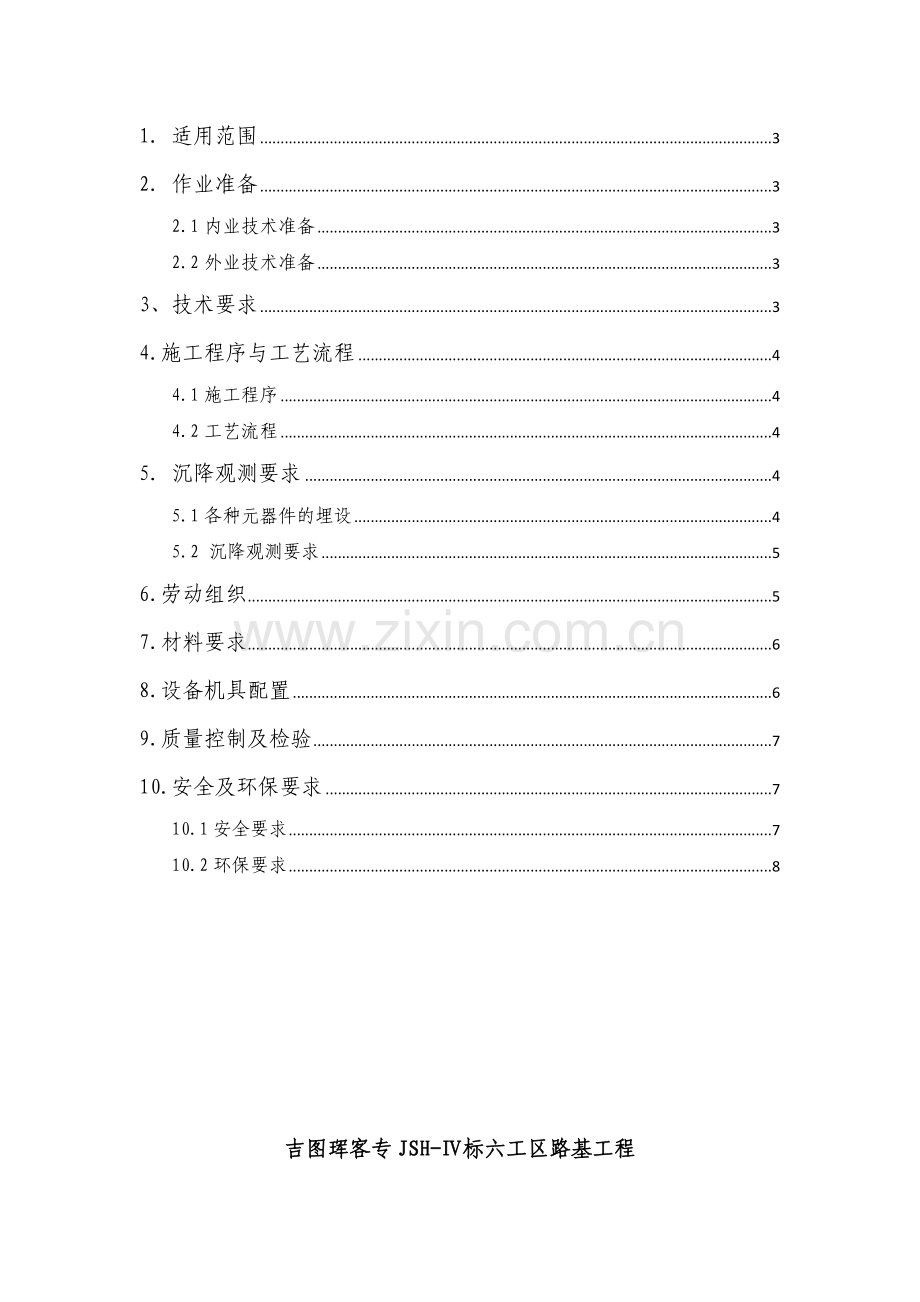

目录

1. 适用范围 3
2. 作业准备 3
2.1内业技术准备 3
2.2外业技术准备 3
3、技术要求 3
4.施工程序与工艺流程 4
4.1施工程序 4
4.2工艺流程 4
5．沉降观测要求 4
5.1各种元器件的埋设 4
5.2 沉降观测要求 5
6.劳动组织 5
7.材料要求 6
8.设备机具配置 6
9.质量控制及检验 7
10.安全及环保要求 7
10.1安全要求 7
10.2环保要求 8

吉图珲客专JSH-Ⅳ标六工区路基工程
路基沉降观测作业指导书
1. 适用范围
适用于吉图珲客运专线JSH-Ⅳ标路基沉降观测的施工。
2. 作业准备
2.1内业技术准备
作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备
施工作业层中所涉及的各种外部技术数据收集。修建生活用房，配给生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3、技术要求
3.1路基施工应按设计要求进行地基沉降、侧向位移的动态观测。观测基桩必须置于不受施工影响的稳定地基内，并进行定期的复核校正。观测装置的埋设位置应符合设计要求，且埋设稳定，观测期间应对观测点采取有效地保护措施。
3.2沉降观测采用二等水准测量，观测精度不低于±1mm。
3.3在填土过程中，应根据观测结果整理绘制“填土高-----时间-----沉降量”关系曲线图，分析土体的侧向位移值极其发展趋势，判断地基的稳定性。
4.施工程序与工艺流程
4.1施工程序
测试原件埋设 路堤施工 沉降观测 数据整理分析
随着路堤填高继续进行观测 数据整理分析
4.2工艺流程

5．沉降观测要求
5.1各种元器件的埋设
沉降检测桩的埋设主要包含以下几个方面：
（1）沉降监测桩的埋设：
桩体选择φ20mm不锈钢棒，顶部磨圆并刻画十字线，底部焊接弯钩，待基床表层级配碎石施工完成后，在监测断面通过测量埋设在设计位置。埋置深度0.3m，桩周0.15m用C15混凝土浇筑固定，完成埋设后采用水准仪按二级测量标准测量桩顶标高作为初始读数。
（2）沉降板的埋设：
沉降板：由底板、金属测杆及保护套管组成。采用水平仪按二级水准测量标准测量沉降板标高变化。
①沉降板埋设位置应按设计测量确定，埋设位置处可垫10cm砂垫层找平，埋设时确保测杆与地面垂直；
②放好沉降板后，回填一定厚度的垫层，再套上保护套管，保护套管稍低于沉降板测杆，上口加盖封住管口，并在其周围填筑填料稳定套管，完成沉降板得埋设工作。
③采用水平仪按二级水准测量标准测量埋设就位的沉降板测杆杆顶标高作为初始读数，随着路基填筑施工逐渐接高沉降板测杆和保护套管，每次接高长度宜为0.5m,接长前后测量杆顶标高变化量确定接高量，金属测杆用内接头连接，保护套管用PVC管外接头连接。
（3）位移边桩的埋设：
在两侧路堤坡脚外2m及12m处各设一个位移观测边桩，边桩埋设深度在地表以下不小于1.5m，桩顶露出地面不应大于10cm。埋设方法采用洛阳铲或开挖埋设，桩周以C15混凝土浇筑固定，确保边桩埋设稳定。完成埋设后采用全站仪测量边桩标高及距基桩得距离作为初始读数。
5.2 沉降观测要求
5.2.1边桩及沉降在施工期间一般每一填筑层进行一次观测，在沉降量突变的情况下，每天应观测2~3次。如果两次填筑间隔时间较长，每3天至少观测一次。路堤经过分层填筑达到预压高程，在预压期的前2~3个月内，每5天观测一次，三个月后每7~15天观测一次；半年后一个月观测一次，一直观测到设计要求的时间。
5.2.2路基填筑至设计标高，应在路肩设观测桩，应与边桩和沉降同步进行观测，通过测量路肩观测桩的高程变化，确定路基面的沉降量。
5.2.3所有测点均需在施工前准确地测定其初始读数，各监测项目的观测必须认真、细致、准确，严格按照操作规程进行。
5.2.4路基基底沉降观测过程中需增加测杆长度时，应及时测量出增加测杆前后杆顶标高，以便确定测杆的接高量。
6.劳动组织
6.1劳动组织方式：采用架子队组织模式。
6.2施工人员应结合现场的施工规模数量、施工方案、机械、工期要求等进行合理配置。
其中负责人、工班长、技术人员、专兼职安全员必须由正式职工担任，并可根据工程情况适当配备若干劳务工人。工点人员配备情况见下表：
每个作业工地人员配备表
人员分工
数量
负责人
1人
技术主管
1人
测量人员
3~5人
数据分析人员
2~3人
工人
10~15人
7.材料要求
7.1沉降板由沉降板底座、测杆（Φ=20mm钢管）及保护测杆的Φ=50mmPVC塑料管组成。随着填土的增高，测杆与套管也相应加高，每次每节加高的长度不超过100cm，接高后的测杆顶面应高于套管上口，在填土施工中应采取措施保护测沉设备。
7.2路基面沉降观测主要通过在路基中心和左右两侧路肩3个点各埋设1个监测桩来实现。路基面监测桩采用长1.5m、直径不小于16mm的钢钎。
7.3边桩位移观测主要通过在路基两侧坡脚外设置位移监测边桩来实现。在距路堤坡脚外两侧2.0m、10.0m处埋设位移监测边桩，沿线路纵向的间距为20m，桩顶露出地面不应大于10cm，并在桩顶钉一小钉，以便观测。

8.设备机具配置
每个工点设备机具配置见下表：
主要施工机械设备配置表
设备机具
数量
水准仪
1~2台
全站仪
1~2台
9.质量控制及检验
9.1测量精度要求：测量精度应达到二等水准测量标准（特别是路堤基床底层填筑完成后），路基沉降观测水准测量的精度为+1.0mm，读数取位至0.1mm。二等水准测量标准的具体要求参见《国家一、二等水准测量规范》（GB12897-91）、《工程测量规范》（GB50026-2007）。
9.2沉降观测装置和位移边桩的构造、结构尺寸及制作材料的规格、材质等应符合设计要求，且无影响观测精度的缺陷。
检验数量：施工单位全部检查。监理单位按施工单位检验数量的20%平行检验。
检验方法：观察，尺量。
9.3观测断面数量及每一断面观测点布设数量、观测频次和精度应符合设计要求。
检验数量：施工单位、监理单位全部检验。
检验方法：观察、尺量、清点数量。
10.安全及环保要求
10.1安全要求
10.1.1施工区域应设警示标志，严禁非工作人员出入。
10.1.2施工中应对机械设备进行定期检查、养护、维修。
10.1.3为保证施工安全，现场应有专人统一指挥，并设一名专职安全员负责现场的安全工作，坚持班前进行安全教育制度。
10.1.4施工机具设备必须由专职人员按操作规程操作。
10.1.5施工人员进入现场必须戴安全帽。
10.2环保要求
10.2.1施工过程中配备洒水车对施工便道进行洒水作业，防止粉尘污染。
10.2.2所埋设测试原件要注意保护，防止被破坏。
