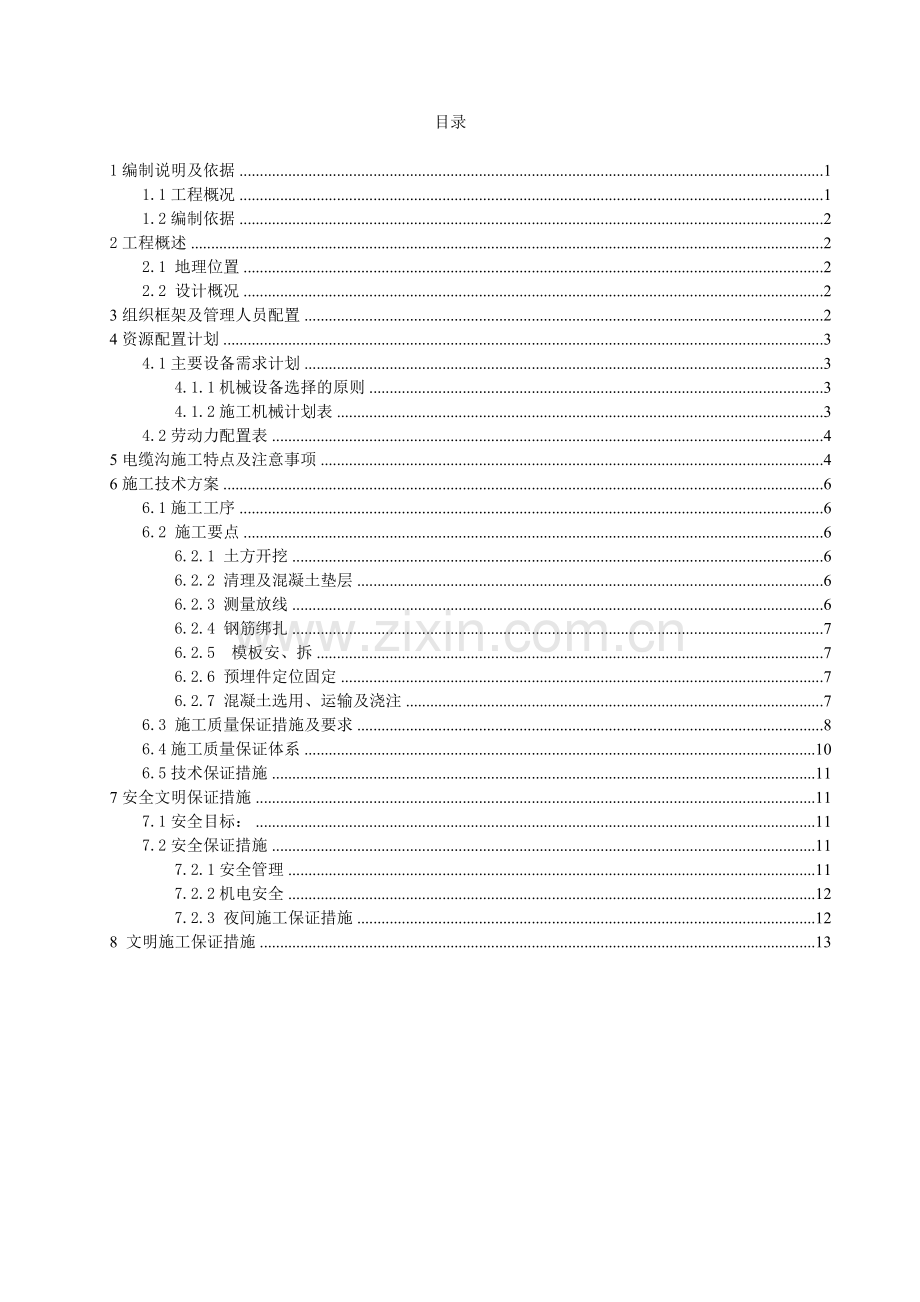

目录

1编制说明及依据 1
1.1工程概况 1
1.2编制依据 2
2工程概述 2
2.1 地理位置 2
2.2 设计概况 2
3组织框架及管理人员配置 2
4资源配置计划 3
4.1主要设备需求计划 3
4.1.1机械设备选择的原则 3
4.1.2施工机械计划表 3
4.2劳动力配置表 4
5电缆沟施工特点及注意事项 4
6施工技术方案 6
6.1施工工序 6
6.2 施工要点 6
6.2.1 土方开挖 6
6.2.2 清理及混凝土垫层 6
6.2.3 测量放线 6
6.2.4 钢筋绑扎 7
6.2.5 模板安、拆 7
6.2.6 预埋件定位固定 7
6.2.7 混凝土选用、运输及浇注 7
6.3 施工质量保证措施及要求 8
6.4施工质量保证体系 10
6.5技术保证措施 11
7安全文明保证措施 11
7.1安全目标： 11
7.2安全保证措施 11
7.2.1安全管理 11
7.2.2机电安全 12
7.2.3 夜间施工保证措施 12
8 文明施工保证措施 13

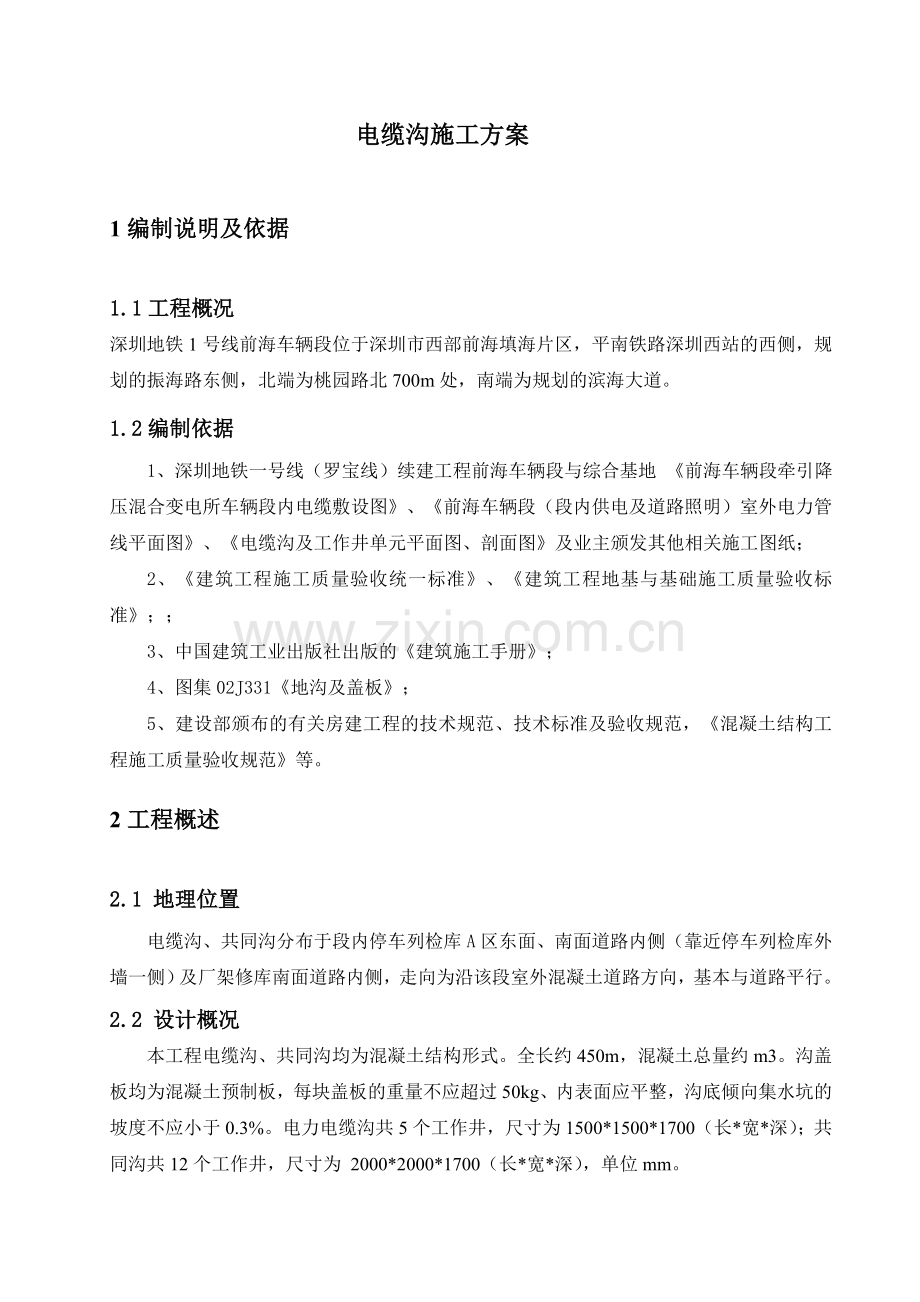

电缆沟施工方案

1编制说明及依据
1.1工程概况
深圳地铁1号线前海车辆段位于深圳市西部前海填海片区，平南铁路深圳西站的西侧，规划的振海路东侧，北端为桃园路北700m处，南端为规划的滨海大道。
1.2编制依据
1、深圳地铁一号线（罗宝线）续建工程前海车辆段与综合基地 《前海车辆段牵引降压混合变电所车辆段内电缆敷设图》、《前海车辆段（段内供电及道路照明）室外电力管线平面图》、《电缆沟及工作井单元平面图、剖面图》及业主颁发其他相关施工图纸；
2、《建筑工程施工质量验收统一标准》、《建筑工程地基与基础施工质量验收标准》；；
3、中国建筑工业出版社出版的《建筑施工手册》；
4、图集02J331《地沟及盖板》；
5、建设部颁布的有关房建工程的技术规范、技术标准及验收规范，《混凝土结构工程施工质量验收规范》等。
2工程概述
2.1 地理位置
电缆沟、共同沟分布于段内停车列检库A区东面、南面道路内侧（靠近停车列检库外墙一侧）及厂架修库南面道路内侧，走向为沿该段室外混凝土道路方向，基本与道路平行。
2.2 设计概况
本工程电缆沟、共同沟均为混凝土结构形式。全长约450m，混凝土总量约m3。沟盖板均为混凝土预制板，每块盖板的重量不应超过50kg、内表面应平整，沟底倾向集水坑的坡度不应小于0.3%。电力电缆沟共5个工作井，尺寸为1500*1500*1700（长*宽*深）；共同沟共12个工作井，尺寸为 2000*2000*1700（长*宽*深），单位mm。
3组织框架及管理人员配置
项目部的所有管理人员均选派技术能力强、工作认真负责的人员担任。将按照多年积累的成熟项目管理经验来管理项目，严格按照以GB/T19001模式标准建立的质量保证体系来运作，形成以全面质量管理为中心环节的科学管理体制，出色实现我公司的各项承诺。
项目经理
项目副经理
项目总工程师
工程技术部
安全质量部
成本合约部
物资材料室
工程试验室
办公室
模板班
钢筋班
混凝土班
杂工班

4资源配置计划
4.1主要设备需求计划
4.1.1机械设备选择的原则
1、在满足本工程施工要求的基础上力求少而精，做到生产上适用，技术性能先进、安全可靠、设备状况稳定、经济合理；
2、根据工程进度情况组织进场；
3、所有大型机械设备均有完整的技术资料，设备的技术性能状况良好，不使用过于陈旧的设备；
4、机械设备大部分选用我公司自有设备。
4.1.2施工机械计划表
序号
设备名称
单位
规格型号
数量
备注
1
手推车
台
小型
4

2
挖掘机
台

1

3
混凝土振动棒
台
φ50/30
2/1

4
钢筋切断机
台

1

5
钢筋弯曲机
台

1

6
总配电柜
只

1

7
配电箱
只

2

8
串桶或溜槽
只

2

4.2劳动力配置表
本工程电缆沟施工的人员按所需的最大量计划如下：

序号
工种
人数
备注
1
普工
6
根据实际情况可适当增加5～10人
2
模板工
8

3
电焊工
1

4
钢筋工
8

5
混凝土工
6

6
测量工
3

7
电工
1

5电缆沟施工特点及注意事项
电力设施多数为电杆架设的架空电缆。这种方法缺点很多，首先是日常的检修、维护困难，另外，深圳作为一个沿海地区，架回空电缆极易受到台风的影响。在台风季节，经常有地区因台风吹断电杆而造成停电，甚至有些吹断的电缆击伤和电击附近的居民，给人民生命和经济造成巨大损失。把电网从架空式改为埋地式，可减少天气、人为因素对电力网的影响。在施工中，我们通过不断探索，学习、总结，取得了相当丰富的施工经验，现对其中较重要但又易于被忽视的几种情况作出讨论。
　　首先是定位放线。在放线时，我们必须协调城建规划、通信、邮电、消防等各部门对电缆沟的位置进行检测，在遇到相关的地下设施时，对现场情况进行分析，根据实际需要，或者对障碍物进行移位，或者对电缆沟进行改线，把对各种设施和电力电缆使用的影响降低到最小程度。这项工作十分重要，除了避免因线路相互重叠太多而影响使用外，还可避免在施工中对各种其他设施造成不必要的破坏。
　　在完成验线后，就可进行土方开挖。一般情况下，土方开挖不宜采用机械，最好用人工开挖，因为一些单位或个人未经相关部门同意就私拉乱接各种管线。所以无论在开挖前如何认真检测，总有一些设施未能被发现，如果用机械开挖，就可能破坏这类管线，尤其是电线、供水管、污水管等，不但会给施工带来很大麻烦，还会造成较大的经济损失。人工开挖出的土方应尽快装车运走，堆在沟槽两边的土方是十分有害的，首先影响水工进场时的运料和施工，而且遇到雨天容易发生坍塌，或者在施工过程中掉入砼或砂浆中，影响工程质量，沟槽土方一完成开挖，在经过必要的验收和清理过程后，尽快捣制垫层，确保沟槽不受天气影响。
　　本工程电缆沟工程的工程量不大，为确保施工单位的经济效益，就要在保质保量的前提下缩短工期，这就要求现场人员很好地进行规划，布置人力、机械，合理采购材料，减少不必要的人力、物力浪费。在人力布置时，搞好流水作业，分配施工段，施工段的分配以下水工有适合的工作量为标准，避免水工窝工或因跟不上进度而使沟槽受天气影响。在材料购置时要精确计算，因为电缆沟的工作面较广，技术员要根据每段沟体所需的砂、石、水泥等材料的数量安排进料，误差不能太大，避免因材料过多而不必要的清理工作，或因材料过少而要转运，增加施工难度。另外，材料堆放也不要过于集中，以免转材料而浪费人力、物力。
　　电缆沟沟体在施工时，除严格执行设计图纸和施工规范的要求外，还应充分考虑电力安装部门的铺设电缆工作情况。在沟体砌筑时，要同时安装电缆支架，支架的间距和伸出长度有严格的要求，有些工人觉得这是个小问题，而且这些间距大多数不合砖的模数，工人为图方便，以为差一两公分问题不大，而擅自改动。这是十分危险的，如果因间距不够而使电缆无法放进支架内，就会令整条电缆沟报废、翻工，造成巨大的经济损失。在地网焊接时也要十分小心，地极钢筋的搭接口及一切较锋利的铁件都应用高标号水泥砂浆封成圆滑的弧度，因为牵拉电缆的机械拉力较大，通常达到2吨，如果有局部铁件比较锋利，在电缆自重和拉力的共同作用下，可能会使电缆的保护层受到破坏而报废，若划破部分不能及时发现，还会给以后的使用留下隐患。出于同样道理，沟体在所有的转弯角处都应砌成圆弧形。
6施工技术方案
6.1施工工序
测量放线――土方开挖――垫层浇筑――钢筋绑扎――模板安装――砼浇筑――盖

板安装
6.2 施工要点
6.2.1 测量放线
按照设计要求以及甲方提供的控制点，做测量放线工作。在具体操作中，尽量减少偶然误差对测量结果带来的影响。
6.2.2 土方开挖
该基础采用机械挖，人工铲平的施工方法，机械挖至高于设计底标高200mm后，余土用人工铲平。人工清挖底200mm之前，由施工员用水平仪随时抄平出距坑底200mm的水平桩，每隔2.5米打一个小木橛或钢筋头，人工再根据水平桩铲平设计底标高，清挖的土随挖机挖出。挖出的土应及时运走，无法运走应堆放在离基坑2米以外堆放，土不宜堆得过高，用推土机及时碾平压实。该工程土质较好边坡按照1：0.75的系数放坡，基底每边加500mm的施工工作面进行开挖。基坑挖好后必须在基坑四周挖一条排水沟，把积水及时排掉，基坑验收后，立即浇筑垫层。超挖的部分严禁用浮土回填，经设计、监理认可后，进行处理。
6.2.3 清理及混凝土垫层
地基验槽完成后，清除表层浮土和扰动土，不留积水，立即进行放线支模、垫层混凝土施工，垫层混凝土必须振捣密实，表面平整。
6.2.4 钢筋绑扎
钢筋采用HPB235Ⅰ级或HRB335Ⅱ级热轧钢筋。钢筋应平直、表面应洁净、无损伤、油渍、漆污和颗粒状或片状老锈。钢筋外表面如有铁锈时，应在使用前清除干净。
钢筋加工过程中如发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。 钢筋绑扎用的钢丝（镀锌钢丝）可采用20～22号钢丝，其中22号钢丝只用于绑扎直径12mm以下的钢筋。钢筋加工的形状、尺寸必须符合设计的要求。当钢筋的品种、级别或规格需作变更时，应办理设计变更文件。 受力钢筋的弯钩和弯折应符合下列规定：
a.HPB235级钢筋未端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。
b.当设计要求钢筋需作135°弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求。
c.钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。
箍筋未端弯钩形式应符合设计要求，当设计无要求时，应符合下列规定：
a.箍筋弯钩的弯弧内直径除应满足受力钢筋弯钩和弯折的规定外，尚应不小于受力钢筋直径。
b.箍筋的弯折角度：对一般结构，不宜小于90°。
c.箍筋弯后平直部分长度不宜小于箍筋直径的5倍。
钢筋调直采用机械方法，也可采用冷拉方法。当采用冷拉方法调直钢筋时，Ⅰ级钢筋的冷拉率不宜大于４％，Ⅱ级、Ⅲ级钢筋的冷拉率不宜大于1％。 加工好的钢筋应按不同规格分类、标识堆放，钢筋堆底部应用木方垫高，防止钢筋受水浸蚀。
表面弹线进行钢筋绑扎，钢筋绑扎不允许漏扣，连接点处必须全部绑扎，先绑扎底板钢筋再绑扎侧壁钢筋。
6.2.5 模板安、拆
本工程采用木模板。木模板采用1800×900大模板，90×60木方，钢管和对拉螺杆作为固定和支撑体系。现场测量组人员放线后，项目质检人员进行复线，准确无误后，弹出模板的安装位置线。在支撑架上引测水平标高1000线。经复查后进行施工。根据各种构件的断面尺寸和设计方法进行配模板，模板下料后，进行分类、分规格编号堆码，并涂刷粉状脱模剂。所安装模板的构件钢筋隐蔽检查验收同意关模后，根据模板的位置线冲洗干净模板内的杂物立即关模。竖向要在模板外立木方，间距900。水平方向通过对拉杆保证槽壁的厚度并固定好模板的位置。穿墙螺栓采用M14对拉止水螺栓，内垫止水片。横向间距为300mm，竖向间距为900mm，模板的拼缝用双面胶粘贴密实。模板安装如图1，其中a=900mm，b=900mm。模板安装后进行校正，检查模板的断面尺寸、标高、轴线位置、接缝宽度、垂直度。各项指标满足要求后进行加固，确保混凝土浇筑过程模板不变形。为保证混凝土外观质量模板拼缝用胶带粘贴。模板校正、加固好后，进行自检和项目复检，而后进行报验，符合要求后进行混凝土浇筑。拆除时掌握好撬棍力度，不能损伤混凝土表面和棱角。拆除模板时对对拉螺杆采用切割处理，切割后应用防水砂浆进行修补。模板拆除后立即清除混凝土和涂刷脱模剂，分类、分规格堆放整齐。
图1
6.2.6 预埋件定位固定
为确保预埋件位置准确，预埋件标高、定件，预埋铁件与结构钢筋焊接固定(经施测标高、位置准确)，这样在浇捣砼时不会发生预埋件标高、位置的错动，保证了其位置准确、标高符合要求。在施工前、施工中、施工后都要检查，复核。浇筑砼时，应经常注意观察模板，予埋件有无走动情况，当发现有变形或位移时，应立即停止浇筑，并及时修整和加固模板，完全处理好后，再继续浇筑。
6.2.7 混凝土选用、运输及浇注
电缆沟混凝土采用等级强度为C25，抗渗等级S6的商品混凝土。垫层混凝土采用等级为C10。混凝土分层浇筑，每层浇筑厚度不超过1.25倍有效振动半径（D50棒不大于45cm）。插入式振捣棒移动间距不大于振捣棒作用半径的1.5倍（D50棒不大于54cm），每一振点延续时间以表面出现浮浆和不再沉落为准。为减少混凝土表面及模板侧边的气泡，清水混凝土施工时采用二次振捣工艺，第一次在混凝土布料后振捣，第二次在混凝土静置一段时间后再振捣而且实行、分层布料、分层浇筑。每次布料厚度控制在500mm以内，采用Φ50mm插入式振动器振捣，每次振捣时间为15秒左右，在振捣过程中，视混凝土翻浆和不再下沉及混凝土表面无气泡泛起，方可将振动棒缓慢上拔，并且控制二次布料时间，严格控制在2h以内。浇筑时应尽量避免振动器直接接触模板。

6.3 施工质量保证措施及要求
6.3.1 模板施工
模板及支架系统必须满足混凝土浇筑的强度、刚度、稳定性要求。模板的安装必须垂直，角模方正，位置、标高正确。模板之间的接缝严密。脱模剂涂刷均匀。拆除模板时不损坏棱角。拆除的模板及时清理、保养、修理。安装质量标准:

序号
检查项目
允许偏差（mm）
检查方法
1
模板垂直度
3
2m靠尺
2
模板位置
2
钢尺量测
3
伤口宽度
+2，-5
钢尺量测
4
模板标高
±10
水平仪测量

6.3.2 混凝土施工及养护
将砼浇筑到模板内并振捣密实是保证砼工程质量的关键。根据每班工程量和现有设备条件，选择砼运输、振捣机械及每班工人数量并严格按照《砼工程施工及验收规范》的要求进行施工，以确保砼工程质量。
（一）砼浇筑前的准备工作
（1） 浇筑砼前，模板内的垃圾、泥土应清除干净。木模板应浇水湿润，但不应有积水。（2）  准备和检查材料、机具及运输道路，人员组成情况及用电高空安全。
（3）  浇筑前钢筋必须作好隐蔽工程检查验收记录，必须对模板、支撑结构和预埋件进行检查。
（二）砼的浇筑为确保砼工程质量，砼浇筑工作必须遵守下列规定。
（1） 砼的堆放
为确保砼干净入模，在砼临时堆放场，必须铺开足够的铁板或木模板，不得把砼洒落在地面上。砼在长时间的运输后，可能出现部分离析，则必须用同配比的水泥砂浆重新人工拌合。
（2） 浇筑层次
电缆沟结构分底板和侧面板两部分，浇筑层次也要分两个步骤，首先把电缆沟的底板砼浇筑完成，如施工楼梯砼工程一样。后浇筑电缆沟的侧面板砼。这样就能消除底板与侧面板之间的蜂窝和麻面。也能有效地起到电缆沟结构自防水的作用。
（3）砼一次浇筑层的厚度和最大间歇时间
1、 一次浇筑层的厚度：
振捣砼的方法
浇注层厚度
插入式振捣
振捣器作用部分长度的1.25倍
表面振捣
200mm

2、 混凝土浇注最大间歇时间：
温度
砼等级
＜25°
≥25°
≤C30
210min
180min
＞C30
180min
150min

注：（1）本表数字包括砼的运输和浇筑时间。l
（2）当砼中掺有促凝或缓凝型外加剂时，浇筑中最大间歇时间应根据试验结果确定。

(三) 砼的养护
自然养护是常温下用适当的材料覆盖砼，并适当浇水，使砼在规定的时间内保持足够的湿润状态，从而达到砼养护的必须要求。

6.4施工质量保证体系
1、质量保证组织管理机构
（1）项目质量管理领导小组
项目成立以项目经理为首的质量管理领导小组，项目经理对工程质量全面负责，对整个施工过程中的质量工作全面领导，是质量的第一责任人。项目上配备的技术负责人（总工程师）对质量工作进行全面管理，是质量的第二责任者。项目上质量工程师、配备的工长作为组员，具体进行质量管理工作。
（2）项目质量保证实施小组
项目成立以质量工程师为核心，各专业工长、质检员，各班长为组员的质量保证实施小组。建立完善的质量保证体系与质量信息反馈体系，对工程质量进行全过程的控制和监督，层层落实“质量管理责任制”和“工程质量施工责任制”。同时，公司安质部将定期和不定期对该项目进行检查和抽查，以确保工程质量让业主满意，达到一次交验合格的质量目标得以实现。
2、挑选综合实力强、管理素质高的施工队伍
本着科学管理、精干高效、结构合理的原则，从公司合格劳务协作队伍中内选配具有改革开拓精神、施工经验丰富、服务态度良好、勤奋实干的工程施工队伍来进行本吊车梁工程施工。
3、健全工地施工管理制度
主要的工地施工管理制度有：劳动纪律；安全纪律；防火措施及用电规定等。
4、建立质量岗位责任制
贯彻“谁管生产，谁就管质量；谁施工，谁就负责质量；谁操作，谁就保证质量”的原则，实行工程质量岗位责任制，并采用行政和经济手段来保证工程质量岗位责任制的实施。主要的岗位责任制有：项目经理岗位责任制；内业技术员岗位责任制；专业工长岗位责任制；质检员岗位责任制。
5、加强设备管理
正确选择、合理配置施工设备，做好设备的维修保养工作，确保设备正常动转。
6.5技术保证措施
1、严格落实施工过程控制的责任适应程序的具体规定，保证施工过程按照规定进行有效控制，以满足业主的要求。相关文件为国家行业标准《混凝土结构工程施工质量验收规范》。
2、工程以项目经理为质量保证第一人，总工程师把关，专业工程师、技术员、各工种工长亲临现场，责任分明，层层落实。
3、总工程师根据施工技术方案、工艺标准、质量计划、明确质量管理重点和管理措施，对班组长和全体操作人员进行技术交底。
4、技术交底一律通过书面形式进行，总工程师、专业工程师、操作人员签字齐全，交至每个工人。技术交底原件由总工程师保存，每月月底将完整齐全的一套技术交底资料交资料员整理归档，备查备用。
7安全文明保证措施
7.1安全目标：
本工程的安全目标是：无任何伤亡及火灾事故。
7.2安全保证措施
贯彻“安全第一、预防为主、综合治理”的方针，确立“安全责任，重于泰山”的思想，将安全和防火工作的措施落到实处。
我公司为确保该工程能达到安全目标将采取以下措施。
7.2.1安全管理
1、建立完整的安全管理系统。项目经理部建立以项目管理为首，由安全员、各施工班组长的现场安全管理系统。
2、建立定期的安全检查制度。每天上班前各班组进行安全检查，查不安全隐患；每天下班后组织各班组进行安全检查有无不安全情况，每周进行一次全面检查，每个月配合公司进行一次安全大检查。
3、建立完整的安全奖罚制度。对违反安全操作者，安全员有权责令停止操作，并对情节严重的处以罚款。
4、对患病及其他原因不利于安全生产的人员应禁止进行相应的施工操作，上班前严禁饮酒，严禁在禁烟处吸烟。
5、现场布置大幅安全标语，有关部位挂好安全牌，对事故隐患不放过。
7.2.2机电安全
1、现场架设电线，电缆必须符合供电部门的有关规定，电线在地面上通过应有可靠的保护。
2、所有用电设备应做到“一机一闸一漏电”，实行“三级配电两级保护”制，配电箱、分配电箱及大型用电设备要重复接地。
3、潮湿阴暗处施工照明材料低压电流。
4、预制场钢筋加工区照明的电力线分设开关箱，线路架设应用铁件、瓷瓶整齐清楚敷设，橡皮及软线应完好。
5、所有机械设备应遵守操作规程，专人操作专人养护，严禁违章操作。
7.2.3 夜间施工保证措施
由于本工程时间紧、任务重，为了加快施工速度，不可避免地要加班加点，夜间施工。为保证夜间施工的顺利进行，将采取以下措施：
1、夜间施工应确保安全。
2、凡安排夜间施工时，必须有专职安全员和质量检查员要跟班检查，发现问题及时解决。
3、夜间施工必须有专职机电工负责跟班作业，确保夜间施工的用电和机械使用的安全。
4、夜间施工要保障施工照明度，并时刻注意用电安全。
5、安排夜间施工的班组，必须保证有三人以上才能安排夜间施工，以便互相照应，确保安全。
6、对一些施工工序较繁的工种，尽量避开夜间施工。
7、施工中应保证员工的身心健康，防止职工施工中疲劳过度。对夜间施工的职工，第二天要保障休息，做到不带疲劳施工。
8、合理地安排施工顺序，施工中应尽量减少噪音。对施工噪声较大的施工区域专门划出场地和进行围护，做到不影响附近居民的休息。
9、遵守夜间施工的时限规定，如有特殊原因必须连夜施工时，应经有关部门批准同意，并张贴安民告示后，才能进行。
8 文明施工保证措施
1、文明施工目标：坚持文明生产、文明施工、创建文明工地。
2、文明施工组织：
项目经理
项目工程师
质检员
安全员
施工员
各专业施工班组
材料员

3、文明施工管理措施
（1）抓好文明施工的宣传教育，教育施工人员自觉遵守国家法律、法令、法规和有关政策及建设行政主管部门的规律条例，营造出文明施工的环境。
（2）制定文明施工制度，将文明施工和工程质量、安全放在同等地位，和每个施工班组签订文明施工公约，约法三章，明确细节。
（3）现场建筑垃圾应日日清理，并明确谁施工清理，对到区域内的卫生清洁工作，划分明确分片包干区域和落实到人，并纳入定额用工管理之内。
（4）现场临设机具的排放，严格按现场的实际情况安排整齐；进场材料应严格分门别类，做到随时可取。
（5）建立文明施工检查制度，每周组织评比一次，奖优罚劣。对检查出来的问题限期整改。
（6）杜绝身份不明的人进入工地，搞好社会综合治理工作，办好当地派出所须办理的证件。
（7）全体施工人员统一着装和挂牌上岗，教育每位员工注意自身形象，完善自身素质，提高公司的知名度。若有违反者每人罚款100元。
（8）严禁现场吸烟及乱拉乱拖电源线，杜绝消防事故隐患。现场配置消防器材实施双保险。万一发生问题，可以控制在萌芽状态。
（9）施工现场严禁吸烟、饮酒、打架斗殴等行为，情况严重的送交当地司法机关处理，并且每人罚款500元，清退出场。
