1、前 言通风机是用于输送气体的机械,从能量观点看,它是把原动机的机械能转变成气体能量的一种机械。随着生产和科学技术的发展,通风机在国民经济领域的应用日益广泛,对整个工业经济有着重要的影响。风机是各个工厂、企业普遍使用的设备之一,特别是通风机的应用更为广泛。锅炉鼓风、消烟除尘、通风冷却都离不开风机,在电站、矿井、化工以及环保工程,通风机更是不可缺少的重要设备,正确掌握风机的设计,对保证风机的正常经济运行是很重要的。本文主要介绍了离心通风机整体设计方案的选择,分析了离心通风机设计的关键技术,从而为离心通风机的设计奠定了重要的基础。本次毕业设计的题目是离心通风机的设计,在通风机的设计过程中必须全面分析

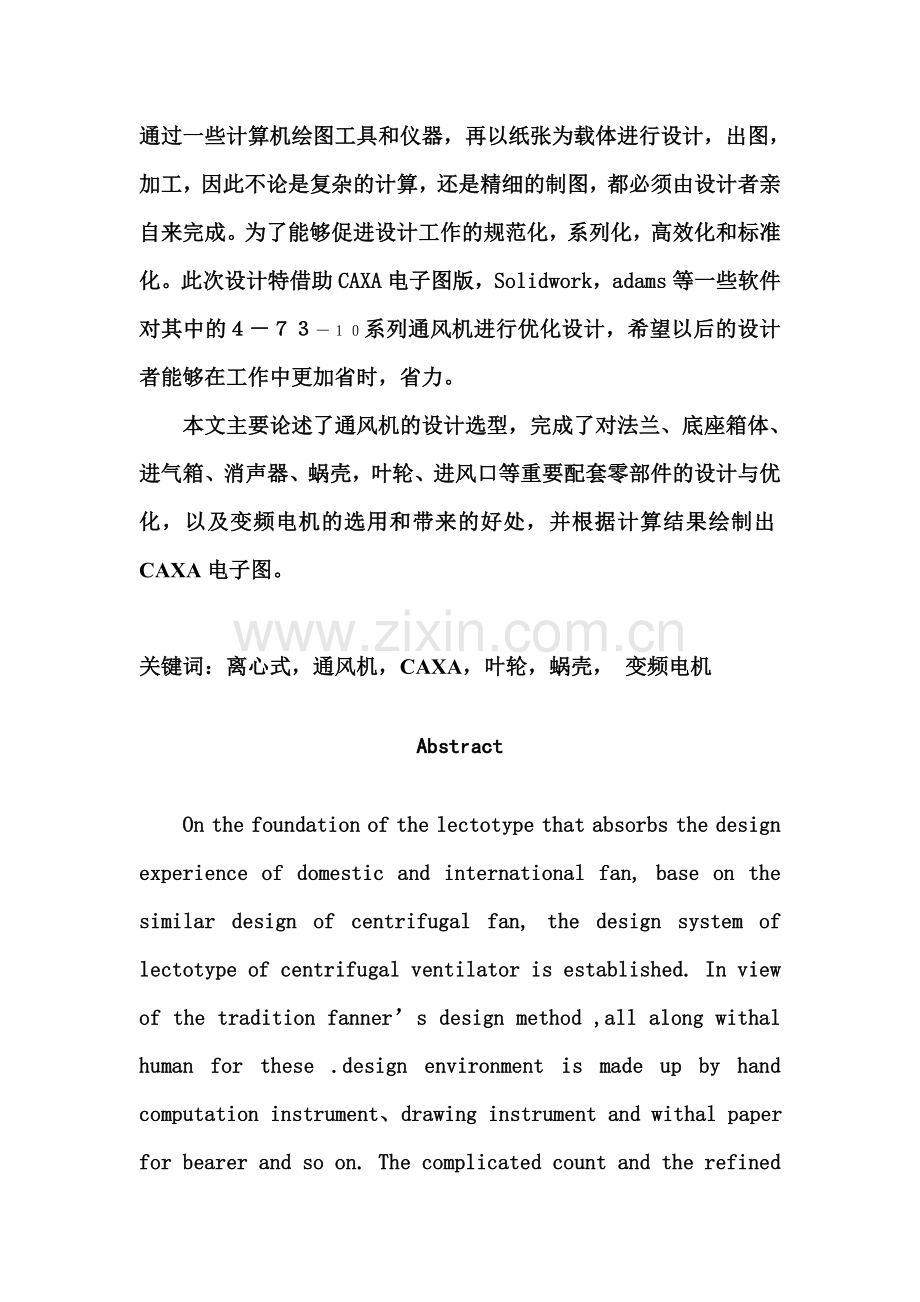

2、风机结构,熟悉风机的工作过程,了解通风机及工艺参数得以调整的可能性及范围。 通过对离心式通风机的设计,能够全面的了解机械设计专业的所学专业课知识,做到理论联系实际。摘要本文在吸收国内外风机的选型设计经验的基础上,以离心风机相似设计为基础,建立了针对通用风机的选型、参数化设计与优化设计,鉴于在实际的生产、设计过程中,很多的传统通风机都是以经验为主,通过一些计算机绘图工具和仪器,再以纸张为载体进行设计,出图,加工,因此不论是复杂的计算,还是精细的制图,都必须由设计者亲自来完成。为了能够促进设计工作的规范化,系列化,高效化和标准化。此次设计特借助CAXA电子图版,Solidwork,adams等一些
3、软件对其中的系列通风机进行优化设计,希望以后的设计者能够在工作中更加省时,省力。本文主要论述了通风机的设计选型,完成了对法兰、底座箱体、进气箱、消声器、蜗壳,叶轮、进风口等重要配套零部件的设计与优化,以及变频电机的选用和带来的好处,并根据计算结果绘制出CAXA电子图。关键词:离心式,通风机,CAXA,叶轮,蜗壳, 变频电机AbstractOn the foundation of the lectotype that absorbs the design experience of domestic and international fan, base on the similar desig
4、n of centrifugal fan, the design system of lectotype of centrifugal ventilator is established. In view of the tradition fanners design method ,all along withal human for these .design environment is made up by hand computation instrument、drawing instrument and withal paper for bearer and so on. The
5、complicated count and the refined protraction must be completed by the designer .We adopt CAD technology to decrease the time of handwork plot,improve the efficiency of plot,so that it can acquire standardization , serialization and standardize for the design.We adopt division of labour design, prin
6、ciple of cooperative finish in the design process,and complete the design of CG150 centrifugal fan by groups working together.The text mostly discuss the stator teams design of fanner.Complete the most importantly design of stator shell,flange,bed case body,intake chamber,circumfluence ware,diffuser
7、 ,volute and so on. And then to make calculation and draw CAD machine instrument graphique by the result of calculation.Keywords: centrifugal type,fanner,CAD,stator,volute第一章 概述1.1 离心通风机的应用及发展状况1.2 论文的主要内容1.3选择课题的意义第二章 通风机技术简介 2.1 通风机的型号与规格2.1.1 离心通风机型号与编制规则 2.2 通风机的分类2.2.1按工作原理分类2.2.2 按产生的压强高低分类第三章
8、 通风机的结构形式和重要参数 3.1 通风机的结构形式3.1.1 离心通风机的结构形式第四章 XX系列的通风机设计过程 4.1 设计流程图 4.2 设计过程 一、选型 二、原型设计 1. 机壳 1)基本原则 2)剖分 3)支脚选用 4)机壳用料 5)出风口法栏 6)吊环 7)清灰门、人孔门 8)支管 9)密封部 2. 叶轮 1)原则 2)叶片半径与进出口角 3)止推叶片 4)风机启动时间 5)有衬板时叶片附加应力 6)叶轮强度计算 7)轴盘的选用与选材 8)前、中、后盘的设计 9)进口加强圈 10)耐磨措施 11)公差要求 12)特殊风机叶轮焊接 3. 进风口 4. 前后盖板 5. 主轴、轴盘
9、、轴承箱选用 6. 联轴器选用 7. 支架设计选用 1)A式支架设计 2)C、D式支架设计 3)电机底座、连体底座 8. 调节门设计选用 1)调节门设计 2)调节门选用 3)风机调节门力矩M 9. 慢转装置 第五章 风机相关常用计算公式 5.1 混合气体分子量5.2 比转速5.3 扭矩5.4 标准大气状况NTP流量换算到风机进口状况流量QF5.5 消声值L5.6 充气顶罐风量5.7 轴径d初步计算5.8 轴的临界转速5.9 进气箱设计5.10风机的噪声法则5.11 D改F风机方法以及原则5.12 消声器阻力计算5.13风机基础固有频率的计算第六章 引用资料第七章 备注 第一章、 概述1.1 离
10、心通风机的应用及发展状况时光倒退五十年,当时的中国有一句响亮的口号,自力更生!当时的中国,制造业与装配制造业面临着严峻的挑战,推进装配制造业的发展就好比是挺起中国的脊梁,中国的第一炉钢水,第一辆汽车,第一桶石油,甚至天安门城楼上的第一枚国徽,都依靠着装配制造业的发展,在这样的大背景下,做为装配制造业的核心技术风机,大型风机的设计攻关迫在眉睫离心通风机就是风机中的一大类型,广泛应用于电力、化工、钢铁、炼油、矿山及建筑领域。作为广泛应用的通用设备,离心通风机在各应用领域都是心脏设备。其性能的好坏,是否能安全稳定地运转对整个装置是至关重要的。1949新中国建立后,国民经济建设得到了迅速恢复和发展。作
11、为需要量大而面广的通用机械风机,也随着各个经济部门在发展中的需要而得到了国家的重视,使之迅速发展起来。60年代开展了以提高风机效率为目的的研制工作,并取得了可喜成果。随着加工设备和科学技术的不断发展,国内各风机生产厂在设计方法、加工手段、制造工艺等方面进行不断的改进,离心通风机不断更新换代。在风机三化(标准化、通用化、系列化)设计思想引导下,开始了我国离心通风机独立设计的新时代,而且有的产品在世界上还处于领先地位。1.2 论文主要内容离心通风机在设计中根据给定的条件:容积流量Q、通风机全压P、工作介质及其密度,以及其他要求,对通风机进行选型,设计。例如,机壳板厚,叶轮旋向,主轴强度等以此来保证
12、通风机的性能。在毕业设计实习中,通过对鼓风机厂的实地考察,和对产品工艺的整体认识,使我对设计题目及设计方案有了一个总体上的认识,总体方案比较及查阅资料和现场实际情况,经过向老员工学习和请教,获得了一套在实际的生产过程中行之有效,较为合理的设计内容。 本次毕业设计的题目是离心通风机的设计,根据具体设计内容和实际生产需要,对风机工作原理,设计步骤进行阐述,对机壳板厚做参数化设计,对主轴进行设计并强度校核,在创新基础上进行变频电机的选用,在设计中针对一般厂家现有工艺设备,加工能力进行兼顾设计,整体完善。根据要求,绘制出电子总装图,solidwork三维图,并尝试应用adams对设计进行分析。在此特感
13、谢指导老师聂老师的帮助与指导。91.3 选择课题的意义选题的目的在于:毕业设计是大学生在校期间最后一次全面性、总结性的教学实践环节,可以提高学生综合应用能力、发现和解决实际问题的能力、资料查询能力、计算机应用能力、论文撰写能力、口头表达能力、协调合作能力等,有利于学生对于以后的工作有总体的认识和合理的设计方案,更系统的运用自己的所学知识达到本科教学任务要求。本次毕业设计的题目是离心通风机的设计,选题的意义在于通风机的设计过程中必须全面分析风机结构,熟悉通风机的工作过程,了解通风机加工工艺及工艺参数得以调整的可能性及范围,由于自己在理论与实践中都有不足,所以此次设计的题目有一定的难度,但是我相信
14、在老师的指导下,以及在工厂老师傅的帮助下一定会把这次毕业设计做的很好。第二章、 通风机技术简介风机是我国对气体压缩和气体输送机械的习惯简称。通常所说的风机包括通风机、鼓风机、压缩机以及罗茨鼓风机,但不包括活塞压缩机等密积式鼓风机和压缩机。21 通风机的型号与规格211 离心通风机型号编制规则 1.离心通风机系列产品的型号用型式表示,单台产品型号用型式和品种表示。型号组成的顺序关系如表2-1所示表 2-1 型号组成的顺序关系 1)用途代号按表2-1规定。 2)压力系数的5倍化整后采用一位数。个别前向叶轮的压力系数的5倍化整后大于10时,亦可用二位整数表示。 3)比转速采用两位整数。若用二叶轮并联
15、结构,或单叶轮双吸入结构,则用2乘比转速表示。 4)若产品的型式中产生有重复代号或派生型时,则在比转速后加注序号,采用罗马数字体、等表示。 5)设计序号用阿拉伯数字“1”,“2”等表示,供对该型产品有重大修改时用。若性能参数、外形尺寸、地基尺寸,易损件没有变动时,不应使用设计序号。 6)机号用叶轮直径的分米(dm)数表示.表2-2 用途代号表序号用途类别代 号汉 字简 写1工业冷却通风冷却L2微型电动吹风电动DD3一般用途通风换气通用T(省略)4防爆气体通风换气防爆B5防腐气体通风换气防腐F6船舶用通风换气船舶CT7纺织工业通风换气纺织FZ8矿井主体通风矿井K9矿井局部通风矿局KJ10隧道通风
16、换气隧道CD11锅炉通风锅炉G12锅炉引风锅引GY13船舶锅炉通风船舶CG14船舶锅炉引风船引CY15工业用炉通风工业GY16排尘通风排尘C17煤粉吹风煤粉M18谷物粉末输送粉末FM19热风吹吸热风R20高温气体输送高温W21烧结炉排烟烧结SJ22一般用途空气输送通用T(省略)23空气动力动力DL24高炉鼓风高炉GL25转炉鼓风转炉ZL26柴油机增压增压ZY27煤气输送煤气MQ28化工气体输送化气HQ29石油炼厂气体输送油气YQ30天然气输送天气TQ31降温凉风用凉风LF32冷冻用冷冻LD33空气调节用空调KT34电影机械冷却烘干影机YJ2离心通风机的名称型号表示举例如表2-3所示。 表2-3
17、 离心通风机的名称型号序号名 称型 号 说 明型 式品 种1(通用)离心通风机4-72No.20一般通风换气用,压力系数乘5后的化整数为4,比转速为72,机号为20即叶轮直径2000mm2(通用)离心通风机4-272No.20表示叶轮是双吸入型式,其他参数同第1条3矿井离心通风机K4-272No.20矿井主扇通风用,其他参数同第2条4防爆离心通风机B4-22No.20防爆通风机换气用,其他参数同第1条5(通用)离心通风机4-721No.20与4-72型相同的另一(系列)产品,其他参数同第1条6锅炉离心通风机G4-72No.20用在锅炉通风上,其他参数同第1条7锅炉离心引风机Y4-72No.20
18、用在锅炉引风上,其他参数同第1条8(通用)离心通风机4-72-1No.20某厂对原4-72型产品有重大修改,为便于区别加用“-1”设计序号表示其他参数同第1条9空调离心通风机KT11-74No.5用于空调通风上,压力系数乘5后的化整数11,比转速74,机号为5即叶轮直径500mm 2 .2 通风机的分类2.2.1 按产生的压强高低分类根据排气压强(以绝对压强计算)的高低,输送气体的机械可分为:通风机,排气压强低于11.27104Pa;鼓风机,排气压强在(11.2734.3)104Pa;压缩机,排气压强高于34.3104Pa。注: 1Pa=1Nm2第三章、 通风机的结构形式和重要参数3 .1 通
19、风机的结构形式31. 1 离心通风机的结构形式 离心通风机的结构简单,制造方便,叶轮和蜗壳一般都用钢板制成,通常都采用焊接,有时也用铆接。图3.1是常见的中压离心通风机简图。 图3.l 离心式通风机结构示意图1-V带带轮 2、3-轴承座 4-主轴 5-轴盘 6-后盘 7-蜗壳 8-叶片9-前盘 10-进风口 11-出风口 12-底座 1.旋转方式不同的结构形式 离心通风机可以做成右旋转或左旋转两种。从原动机一端正视,叶轮旋转为顺时针方向的称为右旋转,用“右”表示;叶轮旋转为逆时针方向的称为左旋转,用“左”表示。但必须注意叶轮只能顺着蜗壳螺旋线的展开方向旋转。 2进气方式不同的结构形式 离心通风
20、机的进气方式有单侧进气(单吸)和双侧进气(双吸)两种。 单吸通状态下的流量和全压由于PtF02500Pa,需要考虑气体压缩性影响。(注:压强变化是否能显著的引起密度变化)(将流动速度与音速相比才能表明压缩性是大是小)2)计算比转速ns风机入口压力 全压修正系数 初选转速n=1450r/min (注:等熵指数;可传递的绝热过程)比转速为 计算出比转速后,可选比转速接近的风机2) 选择叶片出口角2A与全压系数t选择后弯叶片形成叶轮,参照下表,初选叶片出口角38,由式3) 根据比转速和全压系数确定风机类型为G4-73系列4) 叶轮周向速度u2和出口直径D2则流量系数5) 确定叶轮进口直径D0和叶片进
21、口直径D,经验公式式中K0为系数,取值K0=0。86)确定b1与进口叶片角1A根据式(13-15a),自由进气 d=0,取叶道入口截面气流充满u1=0.92,采取锥弧形激流器,叶轮入口截面气流充满系数u0=1,根据图12-4.叶轮进口速度变化系数=0.4。 取容积效率=0.98.由式(13-7b),进入叶道前的子午速度估算叶片进口角7) .确定叶片数z根据(13-24d)估算叶片数取叶片数Z=108) 确定叶片出口宽度b29) 根据式(13-27)取b2=0.53m验算扩静当量角,按式(13-29)其中阻塞系数1、2按式(13-4)与式(13-5)。取叶片厚度1=2=0.005m。无折边,则=
22、0。叶片长度 符合要求9) .叶道入口与出口速度离心通风机选型的原则: 我们选用一台风机首先希望风压、风量是我们所需要的,并要求功率要小。同时在不同场合也有不同的要求,例如在输送高温气体场合要求要耐高温,输送含尘气体则要用耐磨排尘风机,输送含腐蚀性气体则要求耐腐蚀风机,输送易燃易爆气体则要使用防爆风机。因此我们在风机选型时需要注意:1.风机要具有较高的效率,除了满足风压风量外,要求风机要在最高效率点附近运行,这样风机有较好的调节范围并节能。 2.具有较低的噪声。造成噪声的原因有两种:一是风机本身发出的;另一种管网共振引起的或是风机安装不好引起的。因此首先要选择噪音性能良好的风机。这是降低系统噪
23、声的主要因素。因为用消声器降噪不仅投资大,且效果不一定好。风机使用中还要防止管网系统的固有频率与风机的频率相同或接近而产生共振。还要尽可能减小管网阻力,使风机在低转速下运行,这也是降低噪声的一个措施 3.具有较好的性调节能。调节性能良好的风机性能曲线较平坦,即压力变化的情况下流量变化较小。 4.要求风机尽可能体积小。5.风机的进出口方向与管网方向一致。 6.叶轮有较高的强度。以上为选择风机的一般条件,当然要照顾到每一条也是不容易的。通常要选择高效率的风机是一个重要条件,因为高效风机不仅节能而 且噪音性能也比较好即噪音也较低。原型设计根据以上所述本次设计所选风机为XX系列机壳基本原则焊接原则a1
24、、机壳的内、外焊接按照公司相关规定进行a2、所有外焊机壳留边长度为10-15mm。C1:F式传动机壳进气箱,若无特殊情况均设计为共用侧板焊接结构。C2:进气箱与机壳焊为一体的风机,进风口法兰应尽量置于机壳内侧,其法兰孔(法兰尺寸按JB/T6885-93规定设计)应按机壳侧板(共用侧板)配钻。C3:由于用户要求的进气方向不同,检修方式也就随之变动。因此我们在设计时除考虑运输超限的问题时,还要兼顾用户的检修方便。并在方便检修的位置加装人孔门以方便检用。剖分B1:14(不包括14号)以下机壳一般均设计成整体机壳。B2:7.1(不包括7.1)以上机壳侧板上可适当加装加强扁钢,增加侧板刚度,以防机壳焊接
25、变形 。B3:机壳在剖分时需要综合考虑安装、运输等综合因素。B4:对口板的安装焊接形式按照蜗板包侧板的形式进行如下图:注:机壳外轮廓尺寸稍大一些时,或轴向需分两部分或三部分运输。因运输超限分三部分仍不可行时,可采用蜗壳板两端加蜗形法兰与公用侧板用螺栓联接;进气箱与侧板为焊接结构时,或采用山西富平项目Y4-2X7228F机壳的结构形式,进气箱用对口法兰联接。所有因运输超限所设置的分型面,现场安装后除维修所需的分体对口外,其余都必须焊死,可在技术要求中注明。支脚选用机壳支脚的设计,一般设计为我公司常用结构,支脚选用以下几种规格,选用方式推荐如下:7.1D-8D用100XL 9D-13D用160XL
26、14D-16D用220XL 18D-20D用300XL注:中间机号应按照情形尽量选择大机号支腿,例:17号机壳即选用与18号相同的支腿。规格BB1L1L支腿联接板地基孔100XL482860根据需要角钢50X520160XL633565角钢63X624220XL794275角钢75X828300XL8550100角钢100X83520D以上风机和高温风机机壳支脚参照GY4-7322D如图,高度尽可能和轴承箱底面保持一致,以减少机壳热膨胀对风机运行平稳性的影响。支脚的设计要在保证刚度的条件下尽量简化。注:支脚立板设计吊装孔,孔应尽量向边靠拢。若结构刚度允许机壳在进行支腿设计后支腿下部侧板上一般不
27、焊接加强筋。机壳用料机壳设计用料可根据实际情况在能保证机壳刚度时一般按下表设计:机号F式风机A、C、D式引风机A、C、D式鼓风机侧板蜗板备注侧板蜗板备注侧板蜗板备注2.54433322.84433323.154433323.5545333245533324.25533324.555333256634325.66634336.36634337.1664543866454396645431066454311.266565312.58656531386565314866664151086664161086664171086665181086665191086665201086665211088885
28、2210888862310888862410108886251010108106261010108106271010108106281010108106291010108106301010108106出风口法兰机号出风口法兰与对口板加强扁钢对口板、出风口孔规格7.14X30一般不加筋,若需要加则与出口法兰相同107.15X505X50121212X606X60151616X808X80192220X10010X10024注:设计时也可以跟据实际情况选用扁钢,但在进行型材选用的时候必须选取下表中的型材规格。根据公司要求在进行加强筋分布时可以考虑使用槽钢以及角钢对现有扁钢进行替换,其使用原则与现有
29、扁钢使用原则相同,即最大尺寸相同。注:需要在宽度、长度、高度上与已有系列号机型进行对比,然后选择与之相同或者相近的机型的板厚。注:(1)鼓、引风机的侧板以及蜗板厚度的选用要考虑风机性能的因素,例如压力高(比如压力在12000Pa以上)的风机,需要综合考虑机壳的整体刚度,选用时需要使用较厚的板材,以保证机壳有足够的刚度。(2)加强筋安装要考虑侧板的刚度,加强筋布置安装时需避开法兰联接螺栓孔。若机号为上表中间型号则选用时候应尽量选用大规格型材。下表为我公司常用型材规格表,在进行型材选用的时候尽量采取下表中的型材规格。常用型材选用表扁钢20X4、30X4、 40X4、 40X6、50X5、50X8、
30、50X12、60X6、60X8、60X12、80X8、80X12、80X16、100X10、100X12、100X20、角钢25X3、30X3、40X4、50X5、63X6、75X8、100X8槽钢5、8、10、12.6、14、16、18、20、22吊环机壳与进气室的每一剖分部分都应设吊环。吊环的结构型式可选用我公司常用结构,设计者可自己选用。吊环设置应考虑吊装重心以及吊装的方便性。分体机壳应按机壳的分型结构加装吊环,以方便安装和检修。在分体机壳的对口板处增设工艺吊装板,以便车间生产,其数量以及位置可以按照具体情况而定。要注意的是吊环尺寸尽量与吊重匹配,根据起重情况加装加强筋或加强板。注:在不
31、影响外观的情况下可以不必去掉,随机发走。吊环按以下图例进行选用排污口排污口的位置可按用户要求放置。如果机壳下部离地面较高时,可设计在机壳蜗壳板下端。如果离地面较近时,排污口可设计在前侧板的最下端。设计排污管法兰时要注意法兰的拆装方便。排污口的选用按照已选定的两种尺寸规格进行:1寸管规格、2寸管规格注:排污管采用型材+堵头的型式。清灰门、人孔门人孔门的型式可采用已选定的结构形式以及规格尺寸 图1 图2序号内孔尺寸使用扁钢规格备注1250X45050X5采用图1结构2400X40050X5采用图1结构3450X45080X8采用图2结构4650X65080X8采用图2结构1、此结构使用合页进行焊接
32、。进气箱人孔门可按传统形式布置在进气箱的盖板上方适当位置;机壳人孔门一般设在机壳下部便于进出的位置。图例如下:序号内孔规格扁钢规格示例图片备注1480X48080X122540X54080X123600X60080X124700X70080X12总之人孔门的设置位置要便于盘车和转子检修,进风口的安装、拆卸、吊出。建议风机人孔门,手孔门的设计要设计成为转轴式,并且打开门时人孔门水平打开,手孔门需要垂向地面以方便检修和观察。支管一般风机支管选用采用以下标准:机号支管规格垫板备注14-1660X4.58X150 X1501876X4.5宽度大于1150mm特殊风机76X6.35工况恶劣、电站用锅炉引
33、风机若工况特殊则需要选用支管则按照国标进行选用。支管分布推荐如下图:对于筋板、支管以及钢板厚度的选择分布需要根据机壳的结构强度适当的分布其间距。每根支管的控制区域为1000-2000mm。支管的加装以及分布如图示,A、 不能与其他零部件干涉,如叶轮等B、 在对口板附近加装支管,但对口联接板尺寸过小的可以考虑不加。C、 风机出口高度较高(推荐超过1500mm)的需要加支管对其加强,加装位置如图示A所示位置(推荐位置为距离出口500-1000mm,且在出口中心面上面)。密封部密封螺栓直接焊接在机壳后侧板或者后盖板上面,出图时螺栓在机壳或者后侧板上。一般D式风机密封的选用按照以下几种规格进行、结构按
34、图示:序号规格图例备注15521153155特殊风机的密封按照客户或者特殊工况需要进行单独设计。叶轮原则A、计算:叶轮设计应强调综合强度和刚度。U2、b2/D2、t j是影响叶轮强度的四大要素;叶片数、盘厚、孔径比、焊缝设计时保证叶轮可靠性的四大关键,必须综合考虑。叶轮的使用寿命原则上按照客户的需求进行计算,但是对于特殊工况下叶轮的推荐寿命计算按照以下几个档位进行计算,1、3000;2、6000;3、10000;。叶轮各部件按照强度计算应力t应限制在材质弹性极限s的6070%以内,即s/t max1.3,其计算方法以及公式见附件。其许用不平衡量应满足JB/T 9101-1999通风机转子平衡且
35、其平衡等级不低于5.6级。其许用不平衡量按以下公式进行计算:G=(e)/1000=(e2n)/60000G-平衡品质等级 e-转子质量偏心距-角转速,=(2n)/60 n-转子的最高工作转速B、材质选用:叶轮焊接件选材应以保证焊缝质量为重点,应慎重决定。引风机、除尘风机、烧结风机原则上选用15MnV、16Mn等易焊材料。风机一般情况下应选高压头气动模型,使U2控制在210m/s以下。当U2210m/s时,可考虑选用s450MPa材质。当tj=300450,U2=160180m/s,无腐蚀的高温风机原则上选用s=450MPa材料。当t j300的高温风机,应选用高压头气动模型,圆周速控制在100
36、m/s以下。叶轮材质选用的时候需要综合考虑强度、温度、含尘量等,在选用设计时最好向相关材料供应商索取材料的性能曲线(由于材料在不同温度下,其强度等物理性能是要发生变化的)。常用材质强度性能表材质Rpo.2Rm应用Q235235370-500Q345345490-675综合力学性能良好,低温性能亦可,塑性和焊接性良好,一般金属结构件,热轧或正火状态使用,可用于-40以上寒冷地区的各种结构。15MnV390490-650船舶、锅炉、压力容器、石油储罐、桥梁、电站设备、起重运输机械及其他较高载荷的焊接结构件12Cr13(1Cr13)205(退火+酸洗)450(退火+酸洗)半马氏体型不锈钢,具有较高的
37、韧性和冷变形性,在温度不超过30的若腐蚀介质中(如盐水溶液、稀硝酸和某种浓度不高的有机酸、食品介质等)有良好的耐蚀性。在淡水、蒸汽、湿大气条件下,也有足够的抗锈性和耐腐蚀性:在700以下有足够的热稳定性。1Cr18Ni9Ti205550奥氏体型耐热钢;1、具有较高的抗晶间腐蚀能力;2、具有良好的耐热性能。304205520一般使用温度极限小于650。304不锈钢具有优良的不锈耐腐蚀性能和较好的抗晶间腐蚀性能。316L177480优秀的耐点蚀性,耐高温、抗蠕变性能优秀Hg785685785当输送气体含尘量小于等于150mg/m3时可以不用考虑采取耐磨措施若大于150mg/m3可以根据客户要求或者
38、与客户协商进行解决,使用5+4耐磨复合板时的推荐含尘量在100g/m3。叶片半径与进出口角(1)后向直板叶片。=(2)后向弯曲叶片。叶片圆弧半径中心圆半径=(3)径向叶片。叶片圆半径 中心圆半径(4)前向弯曲叶片。叶片圆弧半径中心圆半径=叶片进口安装角 叶片出口安装角止推叶片宽度=(0.07)长度=(0。25)叶片止推叶片数=3风机启动时间ts N电动机功率Kw N轴风机最大效率点轴功率Kw N风风机转速r/min N电电机转速r/min 折算后的风机飞轮钜kgm2有衬板时叶片附加应力有叶片衬板时,叶片总应力叶轮强度计算(1)焊接叶片直板叶片最大应力(Pa)叶片厚度(m) L叶片高度(m)e叶
39、轮中心至叶片重心垂直距离(m)C=86.08xn2 n叶轮转速(r/min) 圆弧窄叶片(径向尺寸大于轴向尺寸)最大应力(Pa)取最大处的应力作为一般取在叶轮进口处 C=86.08xn2n叶轮转速(r/min) 圆弧窄叶片(径向尺寸大于轴向尺寸)最大应力F=C F1F2 = L叶片宽度(m) F与F2夹角r叶片圆弧半径(m) 叶片圆弧中心角(弧度)叶片厚度(m) 叶片重心至中心半径(m)(Pa) n叶轮转速(r/min)K1K2K1K2K1K2250.01090.126390.04100.304530.1020.555260.01240.137400.04440.320540.1070.578270.01380.147410.04830.336550.1130.599280.01540.158420.05140.353560.12.0.620290.01710.169430.05410.369570.1260.64130
