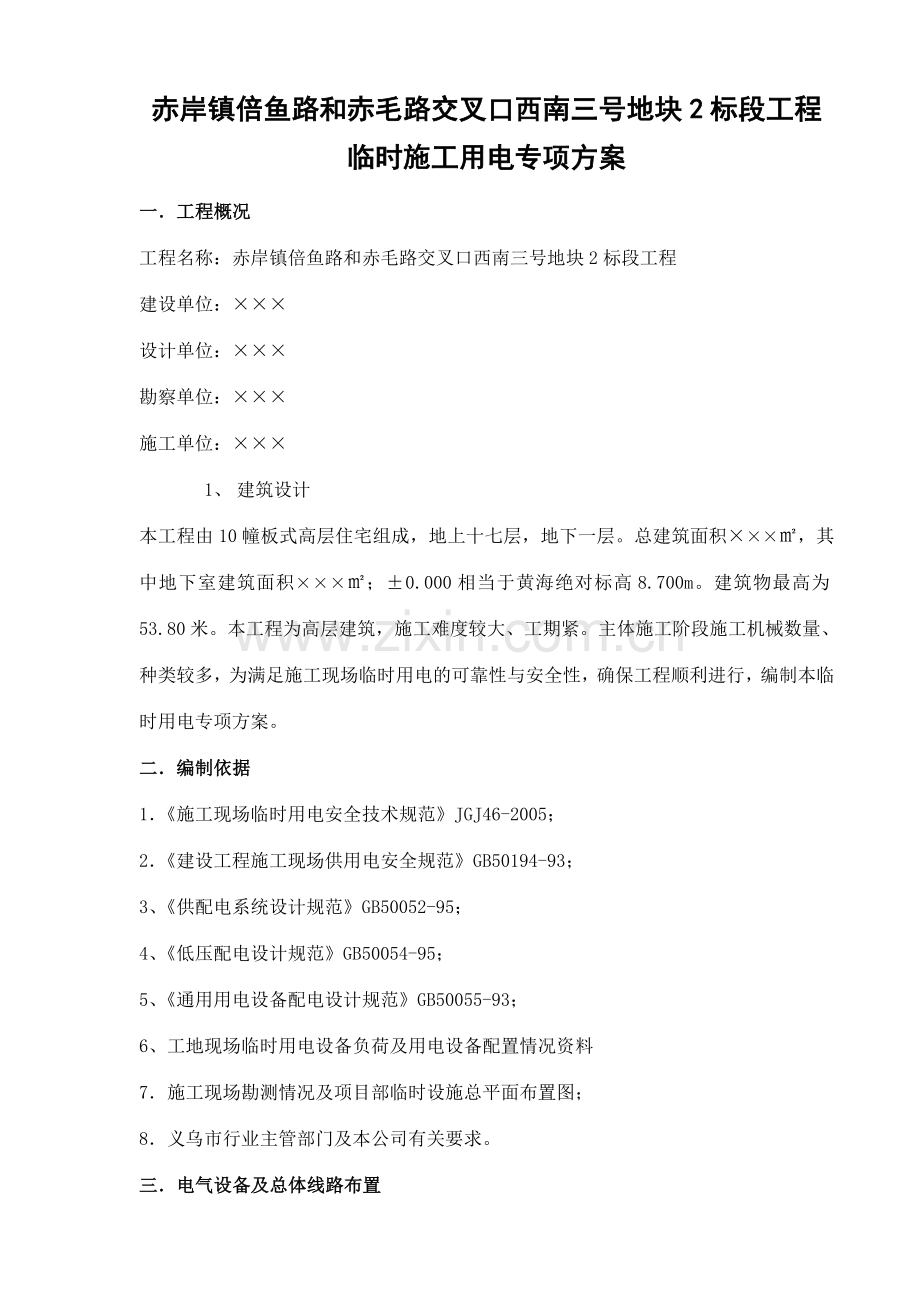

赤岸镇倍鱼路和赤毛路交叉口西南三号地块2标段工程
临时施工用电专项方案
一．工程概况
工程名称：赤岸镇倍鱼路和赤毛路交叉口西南三号地块2标段工程
建设单位：×××
设计单位：×××
勘察单位：×××
施工单位：×××
1、 建筑设计
本工程由10幢板式高层住宅组成，地上十七层，地下一层。总建筑面积×××㎡，其中地下室建筑面积×××㎡；±0.000相当于黄海绝对标高8.700m。建筑物最高为53.80米。本工程为高层建筑，施工难度较大、工期紧。主体施工阶段施工机械数量、种类较多，为满足施工现场临时用电的可靠性与安全性，确保工程顺利进行，编制本临时用电专项方案。
二．编制依据
1．《施工现场临时用电安全技术规范》JGJ46-2005；
2．《建设工程施工现场供用电安全规范》GB50194-93；
3、《供配电系统设计规范》GB50052-95；
4、《低压配电设计规范》GB50054-95；
5、《通用用电设备配电设计规范》GB50055-93；
6、工地现场临时用电设备负荷及用电设备配置情况资料
7．施工现场勘测情况及项目部临时设施总平面布置图；
8．义乌市行业主管部门及本公司有关要求。
三．电气设备及总体线路布置
本工程临时用电电源由供电所设3台400KVA变压器，分别供给1#总配电柜、2#总配电柜、3#总配电柜、4#总配电柜及生活区、办公区照明总柜。可满足施工机械的用电要求，根据规范规定本工程临时用电实施三级配电系统，采用TN—S接零保护系统，以保证施工过程中用电的安全性与可靠性。
根据现场勘测结果与工程实际情况，结合工程施工平面布置图中对各加工作业区、办公区、生活区的划分与布置所确定的变压器、机械设备的位置及施工机具的负荷分布情况。20#楼东北侧设置总配电室，配电室内设总配电柜1台；16#楼西北侧设置分配电室，配电室内设总配电柜1台；施工次入口处设置分配电室，配电室内设总配电柜2台。各幢号均设二级配电柜分别向各楼层供电。在混凝土、砂浆搅拌区、塔吊、人货梯、钢筋制作车间、木工制作车间、办公区、生活区等处设置分配箱，在各机械设备旁设置适合各机械设备容量的开关箱，按总配电柜→分配箱→开关箱→用电设备逐级供电，实现三级配电的供电系统。所有配电柜（箱）电源线由VV型塑料或YC型橡套五芯电力电缆埋地、架空或穿保护管敷设，开关箱至用电设备则根据实际需要使用五芯、四芯或三芯电缆（或导线）穿管敷设，确保TN—S接零保护系统的完整性。总配电柜分别设一组重复接地其接地电阻小于4Ω，所有II配电箱及末级配电箱均设置重复接地装置其接地电阻小于10Ω。
1#变总配电柜NO.1—01设置5个馈电回路，分别供给：A、20#楼分配箱NO.2—01；B、塔吊分配箱NO.2—02；C：18#楼分配箱NO.2—03； D、钢筋制作车间分配箱NO.2—08；E、钢筋对焊机分配箱NO.2—09。
1#变总配电柜NO.1—02设置5个馈电回路，分别供给：A、塔吊分配箱NO.2—05；B、19#楼分配箱NO.2—06；C、16#楼分配箱NO.2—13；D、13#楼分配箱NO.2—16；E、塔吊分配箱NO.2—17。
2#变总配电柜NO.1—03设置5个馈电回路，分别供给：A、17#楼分配箱NO.2—04；B、14#楼分配箱NO.2—07；C、塔吊分配箱NO.2—10； D、塔吊分配箱NO.2—11； E、15#楼分配箱NO.2—12。
2#变总配电柜NO.1—04设置5个馈电回路，分别供给：A、塔吊分配箱NO.2—14；B、12#楼分配箱NO.2—15；C、11#楼分配箱NO.2—18；D、钢筋制作车间分配箱NO.2—19；E、钢筋对焊机分配箱NO.2—20。
3#变设置照明总箱NO.1，分别供给:生活区照明；办公区照明；
操作层采用分阶段供电：地下室、主体1-3层施工阶段，首先满足排水设备、钢筋设备、木工机械、塔吊等设备的用电要求，操作层采用移动配电箱供给施工机械的方法保证施工用电需要，移动配电箱布置根据实际需要设置。移动配电箱电源也可附近的II级配电箱备用回路供给，固定机械均按要求设置开关箱做到“一机一闸一漏一箱”，电源电缆均按要求加保护管埋地敷设。主体1~17层用电采用垂直供电系统，在每四层设配电箱、照明配电箱为楼层提供电源，垂直供电采用VV-5*6mm2电缆绝缘子敷设，垂直布置在电缆井道内，每层各设移动开关箱、照明配电箱。按要求动力与照明电源分回路供电，为操作层施工提供可靠的用电保证。
四、施工现场照明
1、生活区、办公室、食堂、室外操作棚及安全通道等场所采用220V照明（安装高度大于2.5m），室外照明采用防雨灯，照明电缆穿PVC管敷设。
2、地下室采用36V照明，电缆穿PVC管敷设并设专用配电箱，箱内设置1000VA-380-V36V双绕组干式变压器提供地下室、楼梯间照明电源。
3、塔吊平台上设置三组镝灯为操作层照明光源。
4、所有照明灯具的金属外壳进行保护接零。所有三孔插座按规范要求接线，导线按规范要求进行分色。
五、配电箱制作要求
1、配电盘（箱）内供电回路满足供电系统要求，按要求设置工作接零排、PE保护接地排。保护接零使用-35*3铜排制作并直接固定于箱体下侧，总配设置标准配电盘。
2、配电箱体均采用厚度为1.5㎜以上钢板制作，箱体具有户外防雨功能。箱体及门均与PE排连通并加专用锁。
3、箱体内外刷防锈油漆进行防腐处理，箱体外侧刷桔黄色油漆并按公司统一要求的标记方法进行统一喷字。
4、配电箱内设置系统图、定期检查记录表标识出各回路名称。
5、内部开关电器安装要求：箱内电器安装按左大右小进行配置,大容量的控制开关在左面,右面安装小容量的开关电器。
6、内部设置电器元件与箱体的距离符合电气规范。
7、配电箱及开关箱其内部开关电器的所有正常不带电的金属部件均作可靠的保护接零，保护零线采用标准的黄、绿、双色线并通过专用的接线端子板连接与工作零线区别。
8、开关配电箱导线进出为下进下出，在导线进出口加强了绝缘并将导线卡固；箱内连接线均采用BV铜芯线连接，铜接头外露部位用绝缘带进行包扎。
六．负荷计算及电器设备选择

（一）．项目施工机械主要负荷统计表（1#变）
序号
设备名称
型号
单位
单台功率
数量
总功率
备注
1
塔式起重机
QTZ80
台
32KW
3
96KW
JC=40％
2
施工电梯

台
44KW
5
220KW
JC=40％
3
竖向对焊机
SH-40
台
50 KVA
1
50 KVA
JC=50％
4
电焊机
BX-300
台
23.4 KVA
2
46.8 KVA
JC=50％
5
闪光对焊机

台
100KW
1
100KVA
JC=50％
6
切断机
GJ5-40
台
7.5KW
2
15KW

7
弯曲机
GJ5-8
台
5.5KW
2
11KW

8
调直机
GJ58/4
台
7.5KW
1
7.5KW

9
搅拌机
350L
台
7.5KW
2
15KW

10
砂桨机
UJ325
台
3KW
2
6KW

11
插入式振动机
PZ-50
台
1.1KW
6
6.6KW

12
圆锯机

台
3KW
3
9KW

13
楼层施工用电

幢
20KW
4
80KW
JC=30％
14
施工照明

10KW
1
10KW

（二）．总容量计算（按需要系数法）

（1）、塔式起重机

A、塔式起重机电动机组暂载率40%的额定功率：
塔吊容量：Pe＝＝2×32=40.48KW
B、计算负荷；
取：KX=0.3 COSφ=0.7 tgφ=1.02 JC塔=40%
PJS1= KX*∑Pe=0.3*40.48*3=36.4KW
QJS1=PJS1*tgφ=36.4*1.02=37.13Kvar
(2)、施工电梯
A、不同暂载率的用电设备的容量换算：
容量：Pe＝＝2×44=55.6KW
B、计算负荷；
取：KX=0.3 COSφ=0.7 tgφ=1.02 JC =40%
PJS2= KX*∑Pe=0.3*55.6*5=83.4KW
QJS2=PJS2*tgφ=83.4*1.02=85.07Kvar
（3）、对焊机、竖向对焊机、电焊机
A、电焊机容量：Pe＝Se*COSФ
＝（50+46.8*2+100）× ×0.45
＝77.5KW
B、计算负荷；
取：Kx＝0.45 COSФ＝0.45 tgФ＝1.98
Pjs3＝Kx×Pe3＝0.45×77.5KW＝34.88KW
Qjs3＝Pjs3×tgФ＝34.88×1.98＝69.06kvar
(4)、钢筋机械
KX=0.7 COSφ=0.7 tgφ=1.02
PJS4=KX* ∑Pe=0.7*(3*7.5+2*5.5)=33.5KW
QJS4=PJS4*tgφ=33.5*1.02=34.17kvar
(5)、搅拌机、砂浆机
取：Kx＝0.7 COSФ＝0.6 tgФ＝1.08
Pjs5＝Kx×Pe5＝0.7×（7.5*2+3*2）＝14.7KW
Qjs5＝Pjs5×tgФ＝14.7×1.08＝15.88 kvar
(6)、振动机
KX=0.7 COSφ=0.7 tgφ=1.02
PJS6= KX *∑Pe=0.7*6*1.1=4.62KW
QJS6= PJS6*tgφ=4.62*1.02=4.71kvar
(7)、圆锯机
KX=0.7 COSφ=0.7 tgφ=1.02
PJS7= KX *∑Pe=0.7*3*3=6.3KW
QJS7= PJS7*tgφ=6.3*1.02=6.43kvar

(8)、楼层施工用电

A、楼层施工用电暂载率30%的额定功率：
楼层施工用电容量：Pe＝＝2×20=21.91KW
B、计算负荷；
取：KX=0.3 COSφ=0.7 tgφ=1.02 JC楼层=30%
PJS8= KX*∑Pe=0.3*21.91*4=26.29KW
QJS8=PJS8*tgφ=26.29*1.02=26.82Kvar
照明按动力总负荷的10%计入总负荷.单相负荷按系统供电部位及供电范围分配均匀,同时由于单相用电设备功率小于三相负荷设备功率的15%,所以按三相平衡负荷计算。
取KX总=0.9
PJS总=Kx* (PJS1+PJS2+PJS3+PJS4+PJS5+PJS6+PJS7+PJS8)* 1.1
=0.9*(36.4+83.4+34.88+33.5+14.7+4.62+6.3+26.29)*1.1=238KW
QJS总=Kx总（QJS1+QJS2+QJS3+QJS4+QJS5+QJS6+QJS7+QJS8）*1.1
=0.9*(37.13+85.07+69.06+34.17+15.88+4.71+6.43+26.82)*1.1 =276kvar
式中：Kx总—各用电设备机组的最大负荷不会同时出现的同时系数：
1.1为单相(照明)负荷按总负荷的10%计算系数
PJS总—总的有功计算负荷（KW）
QJS总—总的无功计算负荷（kvar）

SJS总= （PJS总）2+（QJS总）2 =364KVA

SJS总 364
IJS= = =553(A)
3 Ve 1.732x0.38

SJS总—总的计算容量
IJS总—总的计算电流
（三）、复核变压器容量及总电源电缆截面积与总开关
1．根据SJS总的计算结果：电力局安装的1#变压器400KVA，能够满足供电系统要求。

2．根据IJS总的计算结果1#变总配电箱至NO.1-01、NO.1-02的电缆选用：VV 3*120+2*70。
3．根据IJS总的计算结果：NO.1-01、NO.1-02刀熔开关HR3-400
（四）．配电线路电缆截面、电器设备选择
按上述方法计算配电线路电缆截面，计算略
（五）各开关箱的进线电缆及箱内电气元件选择：
因一台开关箱只允许控制一台用电设备，所以可直接按用电设备的额定电流来选择电缆截面、隔离开关、漏电保护器以及上一级分配箱内与之对应的分路开关的容量。
2#变计算方法同1#变（略）
七．安全用电组织措施
1．项目部根据本工程特点与实际情况配备有专业资质的管理人员1名，负责编制临时用电施工组织设计、并对临时用电系统进行测试及技术交底与用电技术档案的管理工作，配备专业电工 (持有有效的上岗证）1名，从事临时用电设施的安装、运行、管理、维护与拆除工作。
2．建立安全用电技术档案:
（1）临时用电施工组织设计或专项方案的全部资料。
（2）临时用电设计变更资料。
（3）配电箱、电器、电缆、电线合格证。
（4）用电技术交底资料。
（5）用电工程检查验收表。
（6）电气设备的试验、检验凭单和调试记录。
（7）接地电阻测试记录。
（8）绝缘电阻测试记录。
（9）漏电保护器测定记录表。
（10）定期检查（复）查记录。
（11）电工安装、巡检、维修、拆除工作记录。
3．落实安全用电责任制，明确职责，配电设施、机电设备均标注使用或维护责任人名字，机电设备旁悬挂相关的安全操作规程图牌与警示牌。
4．对在施工现场内所有的作业班组人员进行安全用电常识和有关安全操作规程的培训与教育，增强作业人员安全用电的意识和能力。
5．上岗证书到期及时组织相关人员进行复训与年审工作，非专业电工不得对机电设备进行拆装、接线、维修。
6．临电设施拆除必须由项目部门批准并在安全员、专业管理人员到场检查后方可实施拆除作业。
八．安全用电技术措施
1．外电防护
经现场勘测，和向各方了解施工现场无外电线路。
2．总配电室设置
现场设置总配电室2间，其面积为4m2，室内高度为3.0m（至少为总配柜高度+0.5m），门向外开启，通风窗1个，并设置钢板网防止小动物进入，其网格10mm×10mm。室内设总配电柜2台，柜体前留1.5m的操作与维修通道，柜门前地上铺设橡胶绝缘垫，柜底设置电缆沟至室外，电缆敷设完毕即将电缆沟封堵严密，以防止小动物及雨水进入。内装工作照明灯、事故照明灯各一只及绝缘手套等用具，照明电源取自总配电柜电源侧，在门口墙角设砂箱一只，内置干砂并配备专用消防撬。配置相关绝缘防护用品及警示牌，门外墙上悬挂绝缘灭火器一组。具体布置如图所示：

3．配电箱与用电设备
现场配电系统设置总配电柜、分配电箱、开关箱实行三级配电。所有配电柜、箱均按照配电行业标准订制或制作，电气元件的型号、规格按计算确定，装配与内部接线牢固、正确。总配电柜内设总进线隔离开关，下设出线回路，每个分路设分路隔离开关（带熔断器）、漏电保护器，并装设电流、电压等测量仪表，分配电箱内电气接线形式及布置与总配电柜基本相同，每台设备配置一只开关箱，内设一只隔离开关、一只漏电保护器，以确保一机一闸一漏一箱的实现。配电柜、箱内电气安装板上分设零线端子板（N）与保护线端子板（PE），其中零线端子板（N）与金属电气安装板之间用绝缘子隔离，保护线端子板（PE）与金属电气安装板、配电箱门、配电箱金属支架之间做可靠的电气连接。
各级配电箱内漏电保护器的额定漏电动作电流为总配柜100mA，额定漏电动作时间0.2s。分配箱为50mA，普通开关箱为30mA，潜水泵及潮湿场所等用电设备开关箱为15mA，漏电保护器的额定漏电动作时间不大于0.1s。依此实现三级保护体系。
所有配电柜、箱均为施工现场专用的安全型配电箱，分配箱、开关箱箱体为防雨式结构，其箱体钢板厚度为1.2 ~ 1.5mm，进出线孔均设于箱子底部。固定式配电箱、开关箱安装于专用墙体上,箱体中心高度控制在1.5m，移动式配电箱、开关箱安装于金属支架上，箱体中心高度控制在1 m左右，以方便移动。开关箱与分配箱的距离控制在30m以内，与用电设备的距离不大于3m。总配电室及分配电箱均保持门锁齐全，正常运行状态下均须上锁。
所有配电柜（箱）均按公司要求统一箱体颜色为黄色，喷制统一的箱门标识与粘贴箱内各回路标签，箱门内侧设置配电系统图及检查维修记录表。
配备30只移动分配箱及开关箱以满足某些移动设备的短时间用电要求。
对配电箱、开关箱进行检查和检修时，将前一级相应的电源开关分闸断电并验明线路无电后悬挂“严禁合闸，有人工作”的标识牌。确保不带电作业。
所有配电箱，在正常情况下均必须按照下述顺序操作：
送电操作顺序：总配电箱—分配电箱—开关箱；
停电操作顺序：开关箱—分配电箱—总配电箱。
施工现场停止作业1小时以上时，将动力开关箱断电上锁。
配电箱、开关箱内不放置任何杂物，并应保持整洁。
严格做到电气设备不带“缺陷”运行，发现有老化、破损、失灵等现象及时更换、维修。漏电保护器如有破损或失灵时及时更换，严禁电工自行维修。机械设备严禁在漏电保护器撤出或失灵状态下运行和超负荷运行。
施工现场禁止使用倒顺开关、家用组合插座。淘汰HK型胶盖闸刀。
雨季时对用电设备增加巡视次数，特别是大雨过后，对室外及易受潮场所的配电设施及用电设备的绝缘电阻经测试合格后方可启动投入使用，绝缘电阻不合格时及时进行干燥处理或维修。
5．缆线敷设与接线
根据TN-S配电系统的原则，施工现场所有电力电缆均采用有专用保护线（黄绿双色线）的电缆，配电柜（箱）电源电缆使用VV型（或YC型）五芯电力电缆，总配室出线电缆埋地敷设，埋地深度为0.7m，在穿越东侧施工道路等处用钢管保护，电缆埋设处上方适当部位埋设电缆标桩，防止误伤电力线路，至各分配箱处从箱子底部进入箱内并作固定。
分配箱至各开关箱电缆采用固定在绝缘子上的架空、穿管敷设方法，严禁电缆直接固定在金属构架或外脚手架上。
开关箱至各固定设备的电缆穿钢管埋地敷设，钢管与PE线可靠连接，严禁电缆无保护措施沿地面明敷。
电缆在箱内的长度适当并作相应的固定，电缆头芯线分叉处用绝缘带包扎严密，接线时相位正确,接触面紧密可靠，多股芯线采用与导线截面积相配套的铜接头压接或烫锡处理，每个接线桩头最多不得超过二根导线，工作零线、保护零线分别接于各自的接线端子排。所有紧固件均采用镀锌制品，并加装防松装置。
6．接零保护、重复接地与防雷接地根据TN-S接零保护系统的要求，总进线电缆采用五芯电缆，保护零线PE、工作零线N从变压器出线箱内的工作零线处连接后分别与总配电柜中的保护零线接线端子排、工作零线端子排连接，在总配室外设置重复接地装置，并用扁钢二点引至总配电柜内与保护零线端子排可靠连接，作为现场配电线路首端重复接地。各分路出线电缆中的PE线全部从总配柜PE排引出至各分配箱PE排，依此直至各开关箱及用电设备。在各分配箱及各固定设备处分别设置重复接地装置并与各分配箱内PE排及设备处PE线连接，重复接地电阻值小于10欧姆，重复接地线的截面不小于工作零线的截面，同时必须满足机械强度要求。
施工现场的塔吊、物料提升机及外脚手架均做防雷接地，在其顶端用直径为10—20mm、长度为1—2m的圆钢作为避雷针（塔吊可不装避雷针），钢（管）架与主体基础接地装置引出线或专用接地装置相连，为确保雷电流可靠导入大地，在避雷针与接地装置之间用专用导线相连（因设备金属构架上严禁焊跨接线）。钢管脚手架的防雷接地，采用多点接地法（转角、直线段每隔20M作一次接地）。
7．施工现场照明
为满足施工现场夜间作业照明，在各塔吊平台上设置1组镝灯作为操作层照明光源，由专用照明开关箱供电并控制，照明开关箱电源接自塔吊分配箱内专用回路。
办公室、食堂、各加工车间、材料仓库、工具间、室外主要道路及安全通道等场所采用220V电压供电，照明配电箱电源引自各区域分配箱，严禁从分配箱、动力开关箱直接接线至照明灯具。室内灯具安装高度不低于2.5m,室外采用防雨灯具,安装高度大于3m,缆线采用穿PVC管明敷，照明灯具与脚手片、木模板等易燃物保持300～500mm的距离。乙炔气、氧气、燃油、油漆等易燃易爆物品仓库不装设照明器具。
地下室、主体施工时作为主要通道的楼梯间等场所照明采用36V安全电压供电。地下室入口、楼梯间入口处分别设置专用照明配电箱，内设6台380V/36V—1000VA双绕组型安全隔离变压器提供该场所的照明电源，缆线采用架空或穿PVC管敷设。
配备80套具有防护装置的照明灯具，作为可移动的局部照明光源，满足如室内粉刷、装修、设备安装等工作时的局部照明，其金属外壳与开关箱内保护零线可靠连接。
职工生活场所用电，为满足职工的生活需要（主要为夏季通风降温），采用220V电压供电，设置专用安全型照明箱，室内插座与灯具分回路设置，箱内各回路装设相应的漏电保护器，分9个回路向宿舍供电，每个回路所接灯具不超过25个，分路开关容量为20A，每间宿舍内安装1只日光灯，每铺位安装插座1只，1台吸顶式摇头风扇。导线穿PVC管（或线槽）沿墙、沿顶棚内敷设。走廊及楼梯处装设足够数量的照明灯。
厨房、浴室等较潮湿场所采用防水型照明器具，所有厨房用电设备如蒸饭车、电开水炉等均设专用开关箱并做保护接零。专职电工定期对职工宿舍进行巡查，保持电气线路与电器的完整性，发现有违章用电行为及时制止并汇报项目部安全员，严重违章的由项目部根据相应制度作出处罚。
九．电气火灾预防措施
1．制订施工现场电气防火制度，组建防火队伍。
2．电气操作人员严格执行各项操作规程，定期检查电气线路及设备的完整性，检测电气设备的绝缘强度。
3．合理布置施工现场的供用电设施及配制各种电气设备的保护装置，对用电设备过载、短路、进行可靠的保护。
4．熔断器必须采用专用熔丝，且规格要符合要求，不得用铜丝、铁丝、铝丝代替，保持保护功能的完整性。
5．电气设备附近不得堆放易燃物品，配电箱内严禁存放杂物。
6．使用焊接设备要执行动火审批制度，焊接场所如有易燃物品要采取妥善的防护措施，并配备灭火器材。
7．施工现场未经批准或无预防措施不得使用电阻炉。
8．氧气、乙炔气、燃油、油漆等易燃易爆物品仓库禁止装设照明器具。
9．职工宿舍内严禁改变原有电气线路与照明器具的布置，照明灯泡不得超过100W，不得任意增加负荷，不得采用大功率照明灯取暖，严禁使用电热炊事用具，严禁使用床头灯及床头开关。
10．施工现场和生活区按消防要求配备足够的绝缘灭火器材，如干粉灭火器等。
11．一旦发生电气火灾，应立即切断电源，及时报警并采取相应的扑救措施。
