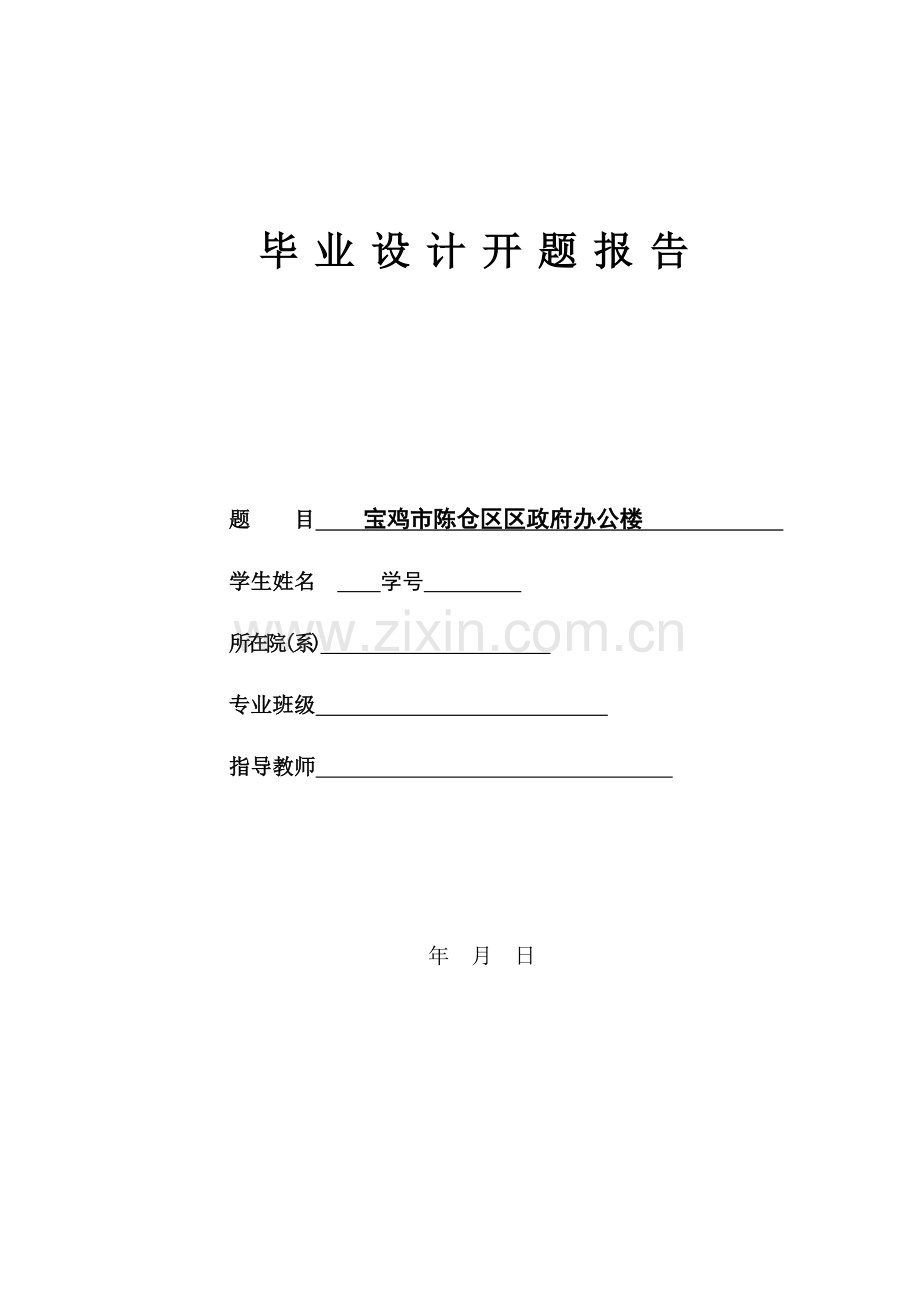

1、毕业设计开题报告题 目 宝鸡市陈仓区区政府办公楼 学生姓名 学号 所在院(系) 专业班级 指导教师 年 月 日题 目宝鸡市陈仓区区政府办公楼一、选题的目的及研究意义毕业设计是一个总结性的教学环节,是我们全面系统地总结所学理论知识和专业技能并运用于解决实际问题的过程。通过毕业设计的完成能够让我们巩固和加深已学过的基础和专业知识,全面了解建筑结构设计的全过程,掌握土木工程专业设计的基本程序和方法,了解我国有关的建设方针和政策,正确使用专业的有关技术规范和规定。提高综合运用这些知识独立进行分析和解决实际问题的能力,进一步提高工程实践技能,使我们获取新知识,提高分析解决问题的能力。毕业设计是大学生在大
2、学学习期间的最后学习阶段以及实现专业人才培养目标的综合性实践教学环节;是培养学生运用本学科的基本理论、专业知识和技能,提高分析和解决工程实际问题能力、独立工作能力和创新意识的重要途径,也是对学生能力和素质的全面检查;是学生学习、研究与实践成果的全面总结,是学生综合素质与工程实际能力培养效果的全面检验;是学生毕业及学位资格认定的重要依据;是衡量高等教育和办学效益的重要评价内容。通过毕业设计这一重要的教学环节,培养土木工程专业本科毕业生正确的理论联系实际的工作作风,严肃认真的科学态度。毕业设计要求我们在指导老师的指导下,独立系统的完成一项工程设计,解决与之有关的所有问题,熟悉相关设计规范、手册、标
3、准图以及工程实践中常用的方法,具有实践性、综合性强的显著特点。因此毕业设计对于培养学生初步的科学研究能力,提高其综合运用所学知识分析问题、解决问题能力有着重要意义。我的毕业设计是宝鸡市陈仓区区政府办公楼设计,通过这次设计,使我对所学知识做一个系统的总结复习及应用,是深化、拓展、综合所学的重要过程。帮助了我学会如何利用相关资料,如何应用规范,对我们以后走上工作岗位具有重要意义。这次设计中,我们必须坚持理论与实际相结合的原则,再熟悉任务书的基础上,通过参观、对比同类建筑,查阅、搜集相关资料,结合宝鸡的建筑文化底蕴,施工技术条件,材料使用条件,独立完成建筑框架设计、结构设计和计算,最后绘制出相关施工
4、图。二、综述与本课题相关领域的研究现状、发展趋势、研究方法及应用领域等2.1研究现状:土木工程是建造各类工程设施的科学,技术和工程的总称。土木工程是伴随着人类社会的发展而发展起来的。它所建造的工程设施反映出各个历史时期社会经济、文化、科学、技术发展的面貌,因而土木工程也就成为社会历史发展的见证之一。土木工程在我国可以分为:建筑工程、桥梁工程、公路和城市道路工程、铁路工程、隧道工程、水利工程、港口工程、给水和排水工程、环境工程。作为土木工程专业的学生,深知土木工程设计范围之广,以及和社会生活联系之密切。我们在校只是学习了土木工程这一个小的分支并且着重学习了工民建部分。工民建方面就结构布置部分有以
5、下几种结构:框架结构、剪力墙结构、框架-剪力墙结构、板柱-剪力墙结构、框架-支撑结构、筒体结构、框架-核心筒结构、巨型结构等等。就此次的设计题目,以及结合任务书所给定的各项条件,选择了框架结构比较合理并且切合实际。2.2发展趋势:框架结构由梁柱构成,构件截面较小,因此框架结构的承载力和刚度都较低,它的受力特点类似于竖向悬臂剪切梁,楼层越高,水平位移越慢,高层框架在纵横两个方向都承受很大的水平力,这时,现浇楼面也作为梁共同工作的,装配整体式楼面的作用则不考虑,框架结构的墙体是填充墙,起围护和分隔作用,框架结构的特点是能为建筑提供灵活的使用空间,可提供较大的使用空间,也可构成丰富多变的立面造型。国
6、外多用钢为框架材料,而国内主要为钢筋混凝土框架,框架结构可通过合理的设计,使之具有良好的延性,成为“延性框架”,在地震作用下,这种延性框架具有良好的抗震性能。1钢筋混凝土多层框架结构作为一种常用的结构形式, 具有传力明确、结构布置灵活、抗震性和整体性好的优点, 目前已被广泛地应用于各类多层的工业与民用建筑中。随着社会的发展,多层框架结构的建筑越来越多了。但随着结构高度增加,水平作用使得框架底部梁柱构件的弯矩和剪力显著增加,从而导致梁柱截面尺寸和配筋量增加,到一定程度,将给建筑平面布置和空间处理带来困难,影响建筑空间的正常使用,在材料用量和造价方面也趋于不合理。框架结构住宅是指以钢筋混凝土浇捣成
7、承重梁柱,再用预制的加气混凝土、膨胀珍珠岩、浮石、蛭石、陶烂等轻质板材隔墙分户装配成而的住宅。适合大规模工业化施工,效率较高,工程质量较好。2框架结构房屋的布置应对称、均匀,减小抗侧刚度中与水平荷载合力作用线的距离,减小结构重心和刚度中心之间的距离,以减小结构发生的扭转。由于框架构件截面较小,抗侧刚度较小,在强震作用下结构整体位移和层间位移都较大,容易产生震害。此外,非结构性破坏如填充墙、建筑装修和设备管道等破坏较严重。因而其主要适用于非抗震区和层数较少的建筑,抗震设计的框架结构除需加强梁、柱和节点的抗震措施外,还需注意填充墙的材料以及填充墙与框架的连接方式等,以避免框架变形过大时填充墙的破坏
8、。框架结构是柔性结构,有水平位移,房屋的总水平位移越大,人的感觉越不舒服,而层间位移会影响建筑物的装修和隔墙开裂,因而对这两种水平位移进行限,这样在设计中要增大房屋的抗侧刚度。在框架结构的抗震设计中,柱顶、柱底、梁端易出现裂缝。3作为一座办公楼设计,在设计之前作为设计者必须深入实际,调查研究,了解其所属位置地理、经济条件。而作为本课题中框架结构的办公楼,必须整体设计、大门入口设计要体现行政办公特征。设计要满足室内水、电、暖、讯、消防、抗震等配套设计要求。因此必须察看相应的规范、标准等。2.3研究方法: 框架是典型的杆件体系,近似计算的方法很多,工程中最实用的是力矩分配法及D值法,前者多用于竖向
9、作用下求解,后者用于水平作用下求解。这些方法的使用都作了以下几点的假定:1忽略粱,柱轴向变形及剪切变形。2杆件为等截面(等刚度),以杆件轴线作为框架计算轴线。3在竖向荷载下结构的侧移很小,因此在做竖向荷载下计算时,假定结构无侧移。2.4应用领域: 框架结构可设计成静定的三铰框架或超静定的双铰框架与无铰框架。框架钢结构常用于大跨度的公共建筑、多层工业厂房和一些特殊用途的建筑物中,如剧场、商场、体育馆、火车站、展览厅、造船厂、飞机库、停车场、轻工业车间等。三、对本课题将要解决的主要问题及解决问题的思路与方法、拟采用的研究方法(技术路线)或设计(实验)方案进行说明,论文要写出相应的写作提纲本设计为宝
10、鸡市陈仓区区政府办公楼设计,建筑面积5400平方米左右。3.1建筑设计部分:1要解决的主要问题:根据设计任务书要求完成建筑平面、剖面及立面设计;根据相应的建筑设计规范并结合实际情况初步确定预设建筑物的平面形状,立面外观,侧面外观,单层平面尺寸,以及建筑物的层数;由功能分区的相关原则初步确定建筑物各部分的功能,最终初步确定出建筑设计部分的轮廓。2研究方法及设计方案:3.1.1研究方法:1)熟悉设计任务书,以明确建设项目的设计要求;2)收集必要的设计原始数据;3)设计前进行周详的调查研究。3.1.2设计方案:1)平面设计:合理确定平面柱网尺寸;布置房间;确定楼(电)梯数量、位置及形式;满足室内采光
11、、通风要求。2)剖面设计:确定合理层高;给出楼(地)面、屋面、墙身工程做法。3)立面设计:建筑风格、造型应富有创意。4)设计成果具体说明:1底层平面图:比例1:100。2标准层平面图:比例1:1001:200。立面图:正立面,侧立面各一个,比例1:100。剖面图:比例1:100(要求剖到楼梯、门厅)。构造详图:若干,要反映该建筑的细部做法,比例1:20。也可以引用标准图集做法。建筑设计说明书:在建筑设计说明中,应说明自己所选取的方案的设计意图,注意从平、立、剖等方面分别说明,具体可参见房建教材;其中,建筑设计方案应达到初步设计深度,构造详图达到施工图深度。(二 3.2结构设计部分: 1要解决的
12、主要问题:根据建筑设计方案及设计原始资料,选择结构体系,布置结构构件,进行结构内力分析,确定构件配筋,绘制结构施工图。 2 研究方法及设计方案: 3.2.1研究方法: 1)结构计算中考虑风荷载的作用:根据相应的荷载规范全面考虑顺风向结构风效应,横风向结构风效应; 2)结构计算中考虑相应地震烈度下对应的地震作用:对于一般的毕业设计都是考虑多质点体系的地震作用, 其方法有震型分解反应普法,底部剪力法,时程分析法。在设计时应根据实际情况具体对待。 3.2.2设计方案: 1)结构选型:根据建筑设计方案及设计原始资料,选择适当的结构体系。2)结构布置:合理布置结构构件,初步确定材料强度等级及构件截面尺寸
13、。3)结构内力分析及构件设计:根据现行国家设计规范,计算结构荷载及地震作用;手算完成结构一个主轴方向的内力分析,进行框架梁、柱、的内力组合,完成构件截面设计;同时,采用工程设计软件计算结构内力及配筋,并与手算结果进行对比分析。4)完成楼梯的计算和配筋。5)使用现浇板的完成板的配筋计算,使用预制板的,必须说明选板的方法,并完成布板。6)设计成果具体说明:底层及标准层结构平面布置图。2.框架结构施工图(配筋图),比例协调。楼梯的结构图。梁、柱截面图及部分节点详图,比例自定。现浇板配筋图(预制板的布板图)。结构设计说明书一份。( 3.3基础设计部分: 1要解决的主要问题:根据建筑、结构设计文件和工程
14、地质条件,论证地基、基础方案,确定基础类型及施工工艺,并提交地基基础施工图纸。 2研究方法及设计方案: 3.3.1研究方法: 1)在对地基基础结构进行计算分析是,要建立某种理想化的地基计算模型;目前理论界研究的有三种地基模型,即文克尔地基模型,弹性半空间地基模型,分层地基模型,非线性弹性地基模型;可以依据自己的设计题目选择合适的地基计算模型。 2)基础设计部分是结构设计中的重要部分,它承载着整个建筑物的荷载及其他需要考虑的荷载,其类型的选择是相当重要的;常见的基础类型有:柱下条形基础,片筏基础,箱形基础,桩基础,沉井基础等;其中对于我们一般的设计而言常用柱下条形基础,其常用的方法是简化方法计算
15、,就是将基础看作绝对刚性并假定基底反力成直线分布,然后按静定分析法或将柱子作为支座,计底反力作为荷载按连续梁计算基础内力,即“倒梁法”。 3.3.2设计方案: 1)地基基础方案应符合上部结构特点及工程地质条件,并具有较好的经济性;2)根据现行国家设计规范,进行单桩承载力计算;合理布桩,并进行承台设计。3)设计成果基础平面布置图。 基础配筋图。地基基础设计说明书一份。 四、国家标准及设计参考资料 4.1建筑设计部分1国家标准. 民用建筑设计通则(GB50352-2005). 北京:中国建筑工业出版社,20052国家标准. 房屋建筑制图统一标准(GBT 500012010). 北京:中国建筑工业出
16、版社,20103国家标准. 建筑制图标准(GBT 501042010).北京:中国建筑工业出版社,20104国家标准. 建筑设计防火规范(GB50016-2006).北京:中国建筑工业出版社,20065国家标准. 民用建筑热工设计规范(GB 5017693). 北京:中国建筑工业出版社,19936国家标准. 城市居住区规划设计规范(GB50180-93 2002年版). 北京:中国建筑工业出版社,20027国家标准. 城市道路和建筑物无无障碍设计规范(JGJ50-2011). 北京:中国建筑工业出版社,20068国家标准. 办公建筑设计规范(JGJ672006). 北京:中国建筑工业出版社,2
17、0069国家标准. 住宅设计规范(GB50096-2011). 北京:中国建筑工业出版社,201110国家标准. 住宅建筑规范(GB50368-2005). 北京:中国建筑工业出版社,201111国家标准. 公共建筑节能设计标准(GB501892005). 北京:中国建筑工业出版社,200512 国家标准. 夏热冬暖地区居住建筑节能设计标准(JGJ 75-2003). 北京:中国建筑工业出版社,200313 国家标准. 夏热冬冷地区居住建筑节能设计标准(JGJ 134-2010). 北京:中国建筑工业出版社,201014 国家标准. 严寒和寒冷地区居住建筑节能设计标准(JGJ 26-2010)
18、. 北京:中国建筑工业出版社,201015陕西省建筑设计标准09系列建筑图集(第一册)(陕09J01).陕西省建筑标准设计办公室.201216建筑设计资料集编委会. 建筑设计资料集(第3、4、5、6、7集). 北京:中国建筑工业出版社,2011 4.2结构设计部分1国家标准. 工程结构可靠性设计统一标准( GB50153-2008). 北京:中国建筑工业出版社,20082国家标准. 建筑结构荷载规范(GB50009-2012). 北京:中国建筑工业出版社,20123国家标准. 建筑抗震设计规范(GB50011-2010). 北京:中国建筑工业出版社,20104国家标准. 建筑抗震设防分类标准(
19、GB50223-2008). 北京:中国建筑工业出版社,20085国家标准. 混凝土结构设计规范(GB50010-2010). 北京:中国建筑工业出版社,20106国家标准. 高层建筑混凝土结构技术规程(JGJ3-2010). 北京:中国建筑工业出版社,20107国家标准. 砌体结构设计规范(GBJ50003-2011). 北京:中国建筑工业出版社,2011 8国家标准. 冷轧带肋钢筋混凝土构件技术规程(JGJ95-2003). 北京:中国建筑工业出版社,20039国家标准. 冷轧扭钢筋混凝土构件技术规程(JGJ115-2006). 北京:中国建筑工业出版社,20064.3地基基础设计部分1
20、国家标准. 建筑桩基技术规范(JGJ94-2008). 北京:中国建筑工业出版社,20082 国家标准. 建筑地基基础设计规范(GB 500072011). 北京:中国建筑工业出版社,20113 国家标准. 建筑地基处理技术规范(JGJ 792002 J 2202002)北京:中国建筑工业出版社,20024 国家标准. 湿陷性黄土地区建筑规范(GB 500252004). 北京:中国建筑工业出版社,20045 国家标准. 高层建筑筏形与箱形基础技术规范(JGJ 699)北京:中国建筑工业出版社,1999五、设计进度各部分时间安排分别为:设计调研及完成开题报告、开题报告答辩:2周、建筑设计3周、
21、结构设计8周、地基基础设计2周,共15周。建筑、结构、基础各部分设计进度如下:1. 建筑设计进度:序 号设 计 内 容设 计 时 间(天)1布置设计任务、方案草图42工具草图、构造设计63正式图44整理1合计152.结构设计进度:序 号设 计 内 容设 计 时 间(天)1查阅中、外文资料22结构设计总说明43确定计算简图、计算结构刚度34重力荷载、风荷载及横向水平地震作用计算45横向风荷载作用下结构内力分析46横向水平地震作用下结构内力分析及位移验算57重力荷载作用下框架内力分析58内力组合39截面设计310上机计算311绘图9合计453.地基基础设计进度15天(此部分可以根据实际工程要求灵活安排)六、指导教师意见1对开题报告的评语2对开题报告的意见及建议指导教师(签名): 年 月 日 所在院(系)审查意见:负责人签字(盖公章) 年 月 日
