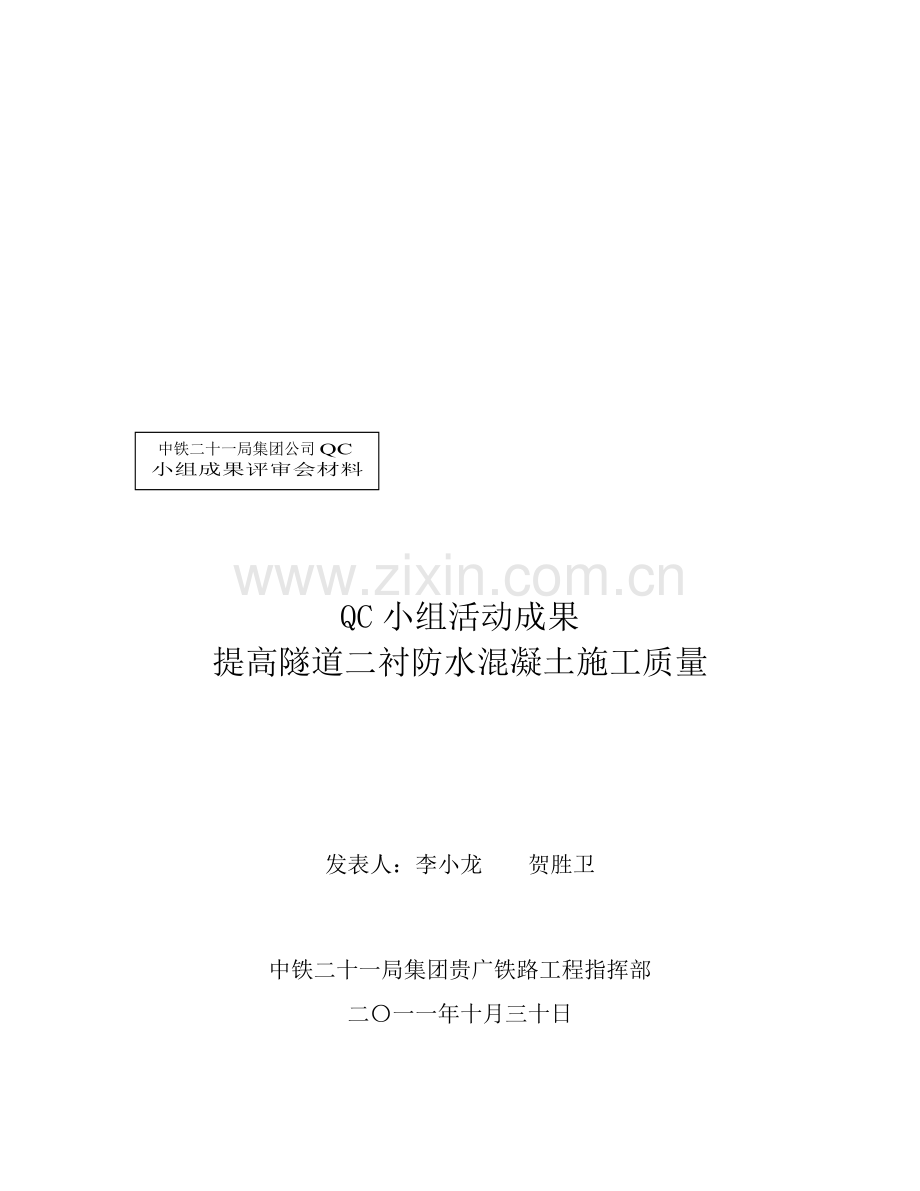

中铁二十一局集团公司QC小组成果评审会材料

QC小组活动成果
提高隧道二衬防水混凝土施工质量

发表人：李小龙 贺胜卫
中铁二十一局集团贵广铁路工程指挥部
二〇一一年十月三十日

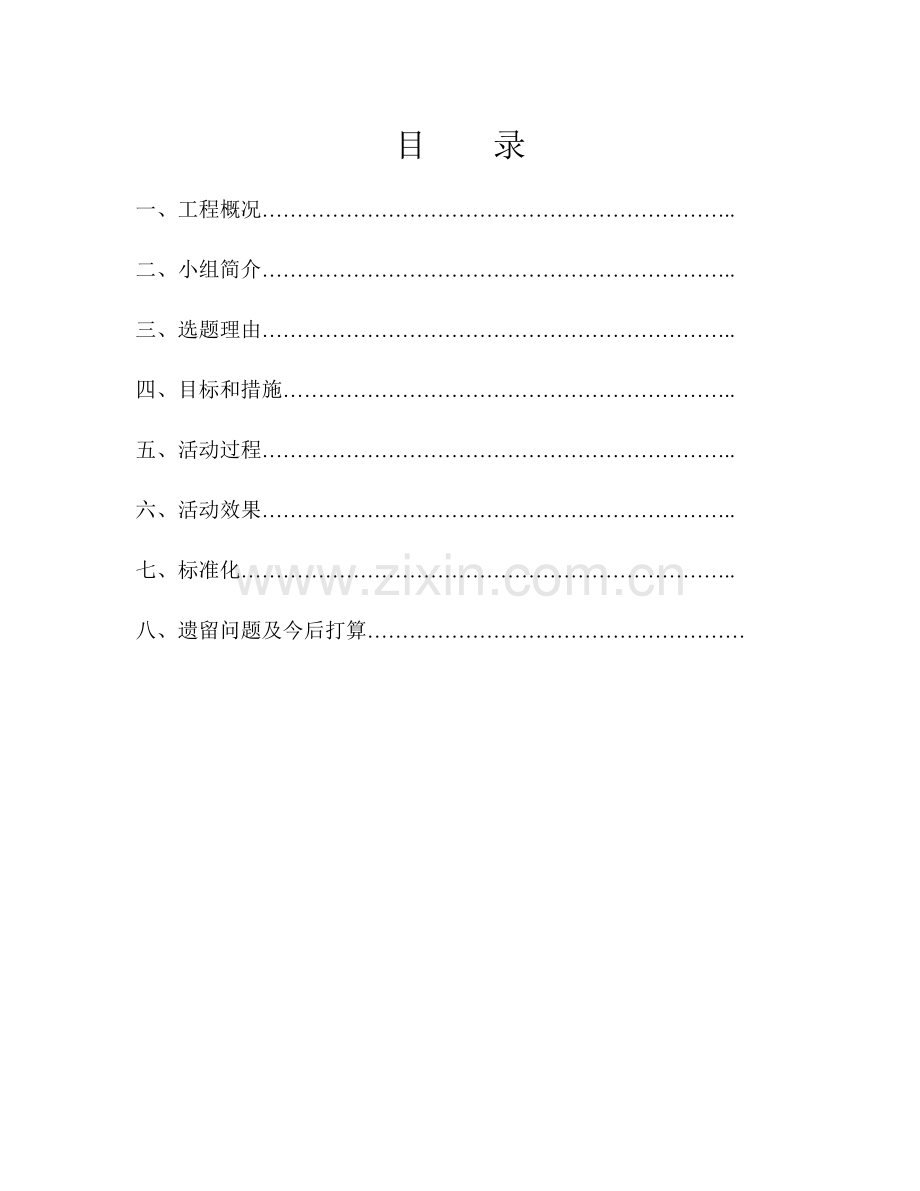

目 录
一、工程概况…………………………………………………………..
二、小组简介…………………………………………………………..
三、选题理由…………………………………………………………..
四、目标和措施………………………………………………………..
五、活动过程…………………………………………………………..
六、活动效果…………………………………………………………..
七、标准化……………………………………………………………..
八、遗留问题及今后打算………………………………………………

一、 工程概况
1、百乐隧道进口位于贵州省黎平县天堂乡己约村境内，出口位于贵州省从江县谷坪乡邦土村境内。中心里程为DK247+059,起讫里程D2K243+315-D2K250+803全长7488米。进口洞门采用斜切式洞门，出口采用单压明洞式洞门。

2、地形、地貌及水文地质
隧道主要有第四系全新统坡残积粉质粘土、崩积层粉质黏土、坡洪积粉质黏土夹软土，下伏地层为元古界前震旦系上板溪群清水江组粉砂质板岩，偶夹厚层变质砂岩，凝灰质板岩。
段内地表多为干燥坚硬粉质黏土，山高坡陡，不利于大气降雨的积留和对地下水的补给。测区地表径流主要为位于隧道进出口端的小溪沟，以及位于隧道南北侧的几条溪流。隧道区山体呈东西延伸走向，隧道顶部山体（县界）恰为南北地表水系的分水岭，成为多条溪流的发育地，溪流流向渐离隧道区；溪流雨季最大流量约1~3m/s，旱季流量很小，沟水主要受大气降水、地下水（泉水）补给，水量随季节性变化较大。隧道顶部范围内无大的地表水流或大面积的地标水体（如水库）。
隧道区地下水主要为洞身范围内的基岩裂隙水，裂隙水具有分布不均匀、水量较小的特征，主要有大气降雨补给。地下水较发育，水流量丰富。地下水具性侵蚀性，侵蚀等级为H1。隧道涌水量Q平常=7600 m/d，Qmax=12500 m/d。
二、Q C小组简介
小组于2009年6月20日成立。我们小组成员由12人组成，主要成员由指挥长、总工程师、安质部长、项目部总工、安质部长、测量班长和各队队长组成，接受教育时间平均72小时。小组基本情况见表1。
小组成立后，小组成员积极学习相关隧道防排水施工技术，熟悉设计图纸和技术规范，制定了相应的活动并制定活动计划。本次活动共进行了二次PDCA循环，小组成员均积极参与，共提出合理化建议25条，采纳18条，为活动的顺利开展和成果的取得起到了积极的作用。
小组基本情况 表1
小组名称
中铁二十一局贵广铁路指挥部第一项目部QC小组
成立时间
2010年8月21日
注册时间
2010年8月22日
小组类型
问题解决型
小组人数
12人
活动时间
2011年8月～2011年10月
循环次数
二次
课题名称
隧道结构防水板安装施工质量控制
序号
姓名
性别
年龄
文化程度
职别
接受TQC教育时间
组内分工
1
曾继光
男
47
本科
指挥长
48
组织、教育
2
李璟
男
38
本科
指挥部总工
48
技术指导
3
翟金书
男
46
大专
指挥部安质部长
48
检查总结
4
徐海波
男
34
大专
一项目部总工
48
质量监督
5
王波
男
30
本科
二项部总工
48
质量监督
6
贺高峰
男
30
本科
三项目部总工
48
质量监督
7
李小龙
男
28
大专
一项目部安质部长
48
资料收集整理
8
安禄万
男
28
本科
二项目部安质部长
48
资料收集整理
9
王亚辉
男
30
专科
三项目部安质部长
48
资料收集整理
10
邓丰涛
男
34
大专
百乐隧道进口架子队队长
48
组织实施
11
周明升
男
36
大专
百乐隧道出口架子队队长
48
组织实施
12
王建恒
男
33
大专
黄岗出口架子队队长
48
组织实施
三、选题理由
1、贵广铁路百乐隧道工程是全线控制性工程。
2、二衬混凝土方量大，混凝土强度等级高。涌水渗水量大，技术
要求高，施工难度大。
3、工期紧，百乐隧道计划2009年6月1日开工，2012年10月18日完工，计划时间1236天，计划工期41.2个月。
四、目标与措施：
（一）活动目标
1、二衬混凝土强度质量达到隧道设计强度要求。
2、提高隧道外观质量。
（二）基本措施
1、健全质量保证体系，进行全员TQC教育。
2、依照设计图纸、技术规范指导施工，执行上级部门相关文件精神要求，按照项目部制订的《技术管理办法》、《质量管理细则》和本单位工程的《创优规划》等制度条文，来管理施工，指导作业。
3、QC小组成员分工明确，深入现场，定期开展活动。
4、实行班组承包，技术承包，实行质量奖励制度，严格“三检”制度，加强全过程质量控制。
5、坚持应用新工艺、新材料进行创新活动。
6、严格按照二衬施工流程组织施工。
五、活动过程：
A、第一次PDCA循环（2011年8月10日~2010年8月20日）
（一）计划（P）阶段：
1、DK244+820~DK244+830段二衬从混凝土裂缝到细部结构及混凝土表观，小组成员认真讨论施工中存在的问题，整理调查结果如表1：
施 工 调 查 统 表
序号
检查项目
检查点
缺陷点
频率(%)
累计频率(%)
1
混凝土裂缝
25
7
35
35
2
细部结构处理
25
8
40
75
3
混凝土表观质量
25
3
15
90
4
钢筋保护层厚度
25
2
10
100
5
合　　计
100
20

合格率：（100－20）÷100×100%＝80%

要二衬外观质量差的相片

2.根据上述质量问题，绘制排列图如图一：
图一

由以上排列图可知，影响防水混凝土质量的要因是：混凝土裂缝及细部结构处理两个因素，小组成员召开专题会，集思广益，从人员、机具、材料、方法、环境五个方面查找原因。同时进行了目标确定。
五、目标确定
目标：解决混凝土接缝等细部结构处理问题和彻底解决混凝土裂纹问题，以提高二衬防水混凝土施工质量。合格率95%以上。
六、原因分析
1、细部结构处理原因分析：为了解决好该问题，小组成员从人、机、料、法、环境五个因素进行分析，作出如下因果分析图（见图二），并制定出相应的措施，从施工缝、后浇带及预埋件处等几方面分析。

图二

机 械
人 员

操作经验少
工作责任心不强 运输车太少
操作不认真 堵泵管、间隔时间长
细
部
处
理
不
当
质量意识差，
分工不明确工 施工缝明显

混凝土离析

混凝土原材大 洞内温差大
石块多 止水带安放
不合适

材 料
工艺方法
环 境

2、混凝土裂缝原因分析：混凝土裂缝质量成为影响混凝土质量的主要因素，故本次循环的重点是解决混凝土裂缝问题。为此我们从人、料、法、环境四个因素作出了因果分析图，见图三：

图三
人 员
工艺方法

劳动强度大，
技术水平低骨干少 疲劳作业 过振、养护不到位
混
凝
土
裂
缝

自检不严，责任心不强 混凝土表泌水现象

内外温差大 混凝土坍落度偏差较大初凝快
材 料
环 境

七、制定对策
1、细部结构处理对策措施：根据因果分析图，小组制定了对策表，见表一。
表一
影响
因素
表 现
对 策
负责人
完成时间
人员
操作经验少
对操作人员进行专题技术培训，组织岗位练兵。
徐海波
2011-8-20
质量意识低、分工不明确
召开QC小组扩大会议，进行质量意识教育，制订奖惩措施，权利明确。
徐海波
2011-8-20
机械
堵泵管，间隔时间长，施工缝明显
先用2方砂浆润滑泵管；加租一台T80泵。
邓丰涛
2011-8-20
混凝土运输车太少
根据混凝土方量、运输路程计算运输车数量。
邓丰涛
2011-8-20
材料
混凝土中泥块、大石块太多
对原材料检验，并过筛。
邓丰涛
2011-8-20
混凝土离析
缩短混凝土在运输车内的储存时间。
邓丰涛
全过程
方法
止水带安放不合适；绑丝触模
做好止水条槽的留设，止水条用钢钉钉牢；绑丝压向钢筋笼内侧。
李小龙
全过程
二衬与矮边墙交接处有孔洞。
控制好两次施工时间。
李小龙
全过程
环境
洞内温差大
进行测温记录，确保混凝土内外温差≯25℃。
李小龙
全过程

2、混凝土裂缝处理制定对策：根据因果分析图，小组制定了对策表，见表二。
表二
影响
因素
原因分析
对 策
负责人
完成时间
人 员
岗前培训不到位，操作经验少
调入有经验的技术工人上岗操作
徐海波
2011-8-24
执行工艺不严急于求成
分不同工种进行技术操作训练。
徐海波
2011-8-25
自检不严，责任心不强
工序实行三检制度，加强验收程序。
徐海波
2011-8-24
劳动强度大，当班时间长，疲劳作业
实行8小时轮班作业，降低劳动强度。
徐海波
2011-8-25
材 料
砼初凝快
加缓凝型泵送剂。
邓丰涛
2011-8-29
砼塌落度值偏差过大
加强计量措施，检查水灰比。
邓丰涛
全过程
环 境
混凝土内外温差太大
减少水化热，掺粉煤灰，采用低水化热水泥，同时保证大体积砼和抗渗砼要求的前提下，改变配合比。
李小龙
全过程
方 法
过振、养护不到位，表面裂纹太多
过振表面浮浆太多，第一次抹面时压入石子；进行二次抹面；采用蓄热养护，增加养护次数与时间。
李小龙
全过程
混凝土表面泌水现象
采用在侧模上开设泌水孔排除。
李小龙
全过程
八、实施对策
1、细部结构实施对对策:
实施1）:我们首先组织召开了全体施工人员会议，坚持工程例会，结合工程项目特点，加强了劳动纪律教育，健全岗位责任制，实行班前活动，班中检查，班后讲评。认真执行奖惩制度，积极发动和组织各种竞赛活动。
实施2）:混凝土开盘时，泵送适量的砂浆，以润滑混凝土泵的料斗、活塞及泵送管的内壁等直接与混凝土接触的部位；开始泵送时，混凝土的泵送速度应先慢后快，逐渐加速；混凝土泵应连续进行输送，如必须中断时，在要控制好中断时间,确保泵管内存在的混凝土可泵性。
实施3）:采用二套搅拌设备，混凝土运输车5辆，保证施工现场的混凝土供应，并加强对原材料进行检验 。
实施4）:沿泵管道搭设脚手架，泵送钢管不接触钢筋，以免泵管抽动钢筋发生位移；掌握好拔管时间混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间；同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝之前，将上一层混凝土浇筑完毕。
实施5） :加强施工中的控制，加强混凝土的振捣，提高混凝土密实度和抗压强度；用于检查结构构件混凝土强度的试件，抗渗试件，在混凝土的浇筑地点随即抽取。
振动器的操作,要做到快插慢拔,防止离析现象和上下振捣均匀.振捣器使用ＺＮ-50型高频震动器，每点最短振捣时间不应少于10s，但应视混凝土表面不再显著下沉不再出现气泡，表面泛出灰浆为准。
2、混凝土裂缝实施对策
实施1):从现有的工人中按工种调出20名砼工骨干，又调入专门从事隧道的砼工20名，进行岗前培训，合格后上岗，大大增强了劳动力。
实施2):在施工过程中，实行了项目部、队、班组三级干部值班制度，责任到人。质检员跟班作业，对每一个检验批，按照新的国家规范标准进行验收把关，同时通知监理工程师验收，本道工序合格方可进入下道工序施工。
实施3）:由于振捣工作是一项繁重的体力劳动，为降低工人的劳动强度，防止疲劳作业， 8小时换班制度。
实施4）:为了有效地控制有害裂纹的出现和发展，降低水泥水化热减少砼内应力，选用颗粒较大，级配良好的粗骨料；掺加粉煤灰和掺加相应的缓凝泵送剂，以达到减少水泥用量、降低水化热和改变混凝土初凝时间的目的；混凝土配比中加入膨胀剂，以减少混凝土收缩量；为降低混凝土内部温度，减少内应力，混凝土由28天强度改为60天强度；同时保证大体积砼和抗渗砼要求的前提下，改变配合比
实施5）:选择较适宜的气温浇筑混凝土，尽量避开炎热天气浇筑混凝土；降低运输工具带来的温度；降低原材温度，在搅拌站对骨料进行覆盖和设置遮阳装置避免阳光暴晒。
实施6）:为减少混凝土表面收缩裂缝。采用在侧模上开设泌水孔排除。
实施7):为有效控制有害裂缝的出现，采取长时间的养护，养护时间不少于14天；规定合理的拆模时间。加强测温和温度监测与管理，设测温点，测温点设在混凝土结构厚度的1/2、1/4和表面处，离钢筋的距离应大于300mm。随时测量控制混凝土内的温度变化，内外温差控制在25℃以内，基面温差和基底面温差均控制在20℃以内，及时调整保温及养护措施，注意保湿。
九、效果检查
经过对策的落实，我们进行了效果检查，检查结果见统计表三。
表三
序号
检查项目
检查点
缺陷点
频率(%)
累计频率(%)
1
混凝土裂缝
25
6
60
60
2
细部结构处理
25
2
20
80
3
混凝土表观质量
25
1
10
90
4
钢筋保护层厚度
25
1
10
100
5
合　　计
100
10

合格率：（100－10）÷100×100%＝90%
根据统计表排列图如下：

通过对比发现，经过第一次PDCA循环，细部结构处理问题得到了较好的解决，但混凝土裂缝控制还不满意，离我们的创优目标有很大差距，故针对混凝土裂缝问题我们进行了下一次PDCA循环。
B、第二次PDCA循环（2011年9月1日~2010年9月29日）
（一）计划（P）阶段：
1、DK244+870~DK244+880因调查结果已得出，故小组集体研究，仍以人、料、机、法、环五大因素查找原因，绘制因果分析图如下：

机 械
人 员

操作经验少

培训不到位 工作责任心不强 振捣棒常出故障
振捣棒老化
混
凝
土
裂
缝

混凝土离析 砼振捣不密实
夜间照明不足
混凝土原材大 养护不到位
石块多
材 料
环 境
工艺方法

2、针对因果分析图，小组成员又逐项进行分析，采取相应措施如下页表四

表四
影响
因素
原因分析
对 策
负责人
期限
人 员
岗前培训不到位，操作经验少，
自检不严，责任心不强。

召开QC小组扩大会，进行工艺培训，制定奖罚制度。

徐海波邓丰涛

全过程
材 料
砼原材大石块多
严把原材料进料关、检验关。
邓丰涛
全过程
机
具
振捣棒老化，常出故障
立即修理、换新。加强维修保养工作
邓丰涛

全过程
方 法
振捣不密实、养护不到位，

过振表面浮浆太多，第一次抹面时压入石子；进行二次抹面；采用蓄热养护，增加养护次数与时间。
邓丰涛李小龙
全过程

环 境
夜间照明不足
增加照明设备
李小龙
全过程

3、混凝土裂缝实施对策
实施1): 召开QC小组扩大会，要求施工人员全部参加，进行工艺培训，制定奖罚制度，施工人员责任心大大加强。
实施2):对砼原材料严格把关，不合格的原材料清理出场，并对场内原材料严格过筛。
实施3）: 立即对在用振捣棒进行检查，及时进行维修，不能修的及时更换。大大提高了施工质量。
实施4）:加强对振捣人员的监督与交底，全过程监控。
实施5）:由物资科立即购买照明灯具，确保夜间作业环境。
4、我们对第二次PDCA循环的实施结果进行了检查，见统计表五:
表五
序号
检查项目
检查点
缺陷点
频率(%)
累计频率(%)
1
混凝土裂缝
20
1
25
25
2
细部结构处理
20
1
25
50
3
混凝土表观质量
20
1
25
75
4
钢筋保护层厚度
20
1
25
100
5
合　　计
100
4

合格率：（100－4）÷100×100%＝96%
从表五可以看出,混凝土裂缝问题基本得到解决,合格率上升为96%.证明通过两个PDCA循环取得良好的效果,达到了预期目标。总循环效果图如下：

图 四

十、总结及今后打算
1、经过两次PDCA循环，隧道防水混凝土施工质量有大幅度提高，确保了工程质量合格率100%的质量目标，通过对以上措施的实施，质量有了明显提高，参战员工热情高涨，施工质量稳中有升。
1）、质量：经过两次PDCA循环，我们达到了预期的目标，确保了隧道防水混凝土施工的质量和下道工序的顺利进行，良好的质量得到了监理单位和建设单位的好评。
2）、工期：积极有效的开展活动，为隧道防水混凝土施工的顺利进行创造了条件，保证了工期。
3）、通过了QC小组活动，我们优化了施工方案，节省了资金，减少了浪费，取得了良好的经济效益和社会效益。
4）、本成果上报公司作为作业指导书推广应用，在项目中同样取得了良好效果。
2、今后打算
1）、定期组织QC小组成员认真学习业务知识，完善小组自身建设，采纳合理化建议，攻克难关，扩大活动范围，推广新方法、新工艺和新技术。
2）、加强技术骨干的培养，提高职工技术素质，确保后续工程。
3）、强化质量体系管理，健全各项检查制度，不断地交流与总结，将既有的成果运用到后续施工中。
4）  制定相应的活动计划，使QC小组活动更加规范，制度更加完善，成果利用、推广及时，以更快、更好的服务于企业。
5）  发扬民主，反复讨论，补充遗漏因素，向经验丰富的施工人员请教，与其他QC小组相互沟通，切磋施工技术，交流施工经验，做到纵向与横向学习相结合，以求共同提高。
6）  严格按技术规范施工，严把安全、质量关，努力提高业务知识水平，为公司的繁荣、发展建言、献策。

加整改好的二衬相片
